Преобразователи давления измерительные СДВ-SMART мод. 1041, 1050, 1051, 2050, 1060, 1061, 2060, 1141, 1150, 1151, 2150, 1160, 1161, 2160, 1171, 2170, 1341, 1350, 1351, 2350
| Номер в ГРСИ РФ: | РБ 03 04 6530 21 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | АО "НПК ВИП", г. Екатеринбург |
Описание: принцип действия преобразователей основан на тензорезистивном эффекте в полупроводниковом чувствительном элементе. Под воздействием измеряемой величины мембрана деформируется, вызывая изменение сопротивления тензорезисторов чувствительного элемента, а вследствие этого, изменение выходного электрического сигнала. Электрический сигнал преобразуется аналого-цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на цифровое индикаторное устройство, а также на устройство, формирующее унифицированный аналоговый и цифровой выходные сигналы. Конструктивно преобразователь состоит из первичного преобразователя давления и электронного блока обработки сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 6530 21 |
| Наименование | Преобразователи давления измерительные СДВ-SMART мод. 1041, 1050, 1051, 2050, 1060, 1061, 2060, 1141, 1150, 1151, 2150, 1160, 1161, 2160, 1171, 2170, 1341, 1350, 1351, 2350 |
| Год регистрации | 2021 |
| Номер сертификата | 14538 |
| Дата регистрации | 2021-11-01 |
| Срок действия | 2025-10-19 |
| Получатель сертификата | АО «НПК «ВИП», г. Екатеринбург, Российская Федерация |
Производитель / Заявитель
АО «НПК «ВИП», г. Екатеринбург
Адрес: 620142, г. Екатеренбург, ул. Щорса, стр. 7
Контакты: тел/факс: 343 302 03 63, 302 03 53, info@zaovip.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 36 мес. |
| Методика поверки | МП 95-221-2013 с изменением № 1 «Преобразователи давления измерительные СДВ-SMART. Методика поверки», утвержденным в 2020 г. |
| Признание поверки | Первичная при выпуске из производства: УНИИМ (аттестат аккредитации - №RA.RU.311473; шифр поверительно-го клейма - С) (НТК № 03-18). Признавать результаты первичной поверки, проводимой АО «НПК «ВИП», г. Екатеринбург, РФ (аттестат аккредитации -№RA.RU.312748, шифр поверительного клейма - ДУС) (Кмиссия №20-21). |
Поверители
Скачать
|
Описание типа РБ 03 04 6530 21 [2018-08-15]
rb-03-04-6530-21_2018-08-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 6530 21 [2021-11-19]
rb-03-04-6530-21_2021-11-19.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия преобразователей основан на тензорезистивном эффекте в полупроводниковом чувствительном элементе. Под воздействием измеряемой величины мембрана деформируется, вызывая изменение сопротивления тензорезисторов чувствительного элемента, а вследствие этого, изменение выходного электрического сигнала. Электрический сигнал преобразуется аналого-цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на цифровое индикаторное устройство, а также на устройство, формирующее унифицированный аналоговый и цифровой выходные сигналы. Конструктивно преобразователь состоит из первичного преобразователя давления и электронного блока обработки сигналов.
Преобразователи предназначены для работы во взрывобезопасных и взрывоопасных условиях. Взрывозащищенные преобразователи имеют виды взрывозащиты «взрывонепроницаемая оболочка» и (или) «искробезопасная электрическая цепь».
Преобразователи давления измерительные СДВ-SMART выпускаются в 20 модификациях, отличающихся видом измеряемого давления, верхними пределами измерений, габаритными размерами и массой. Преобразователи выпускаются в стандартном корпусе и корпусе с усиленной механической прочностью с маркировкой «S» с фланцевым и штуцерным типами соединения. Степень защиты оболочки от проникновения пыли и воды IP54. IP67 по ГОСТ 14254-2015 в зависимости от модификации.
По устойчивости к механическим воздействиям преобразователи являются виброустойчивыми и соответствуют группе V2 по ГОСТ Р 52931-2008*.

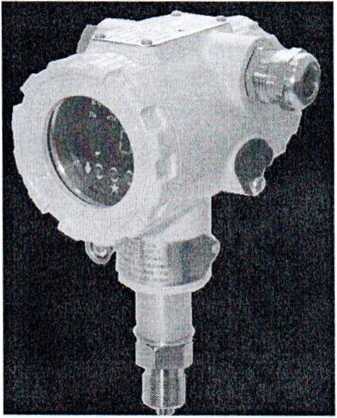

Преобразователи являются изделиями однофункциональными, одноканальными, восстанавливаемыми и ремонтируемыми в условиях предприятия-изготовителя. Общий вид преобразователей представлен на рисунках 1-4.
Пломбирование преобразователей не предусмотрено.
Знак поверки наносится на свидетельство о поверке и (или) в этикетку (паспорт).

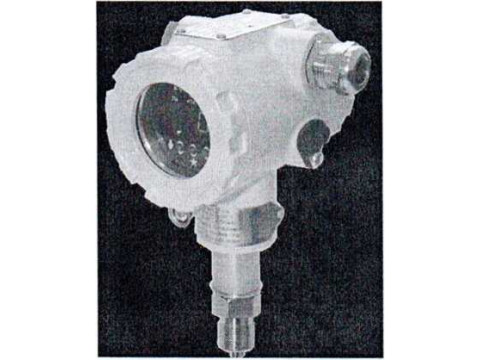

Рисунок 1 - Общий вид преобразователя в стандартном корпусе без разделительной мембраны

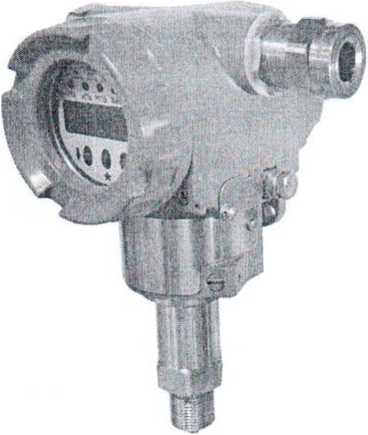

Рисунок 2 - Общий вид преобразователя в стандартном корпусе с разделительной мембраной

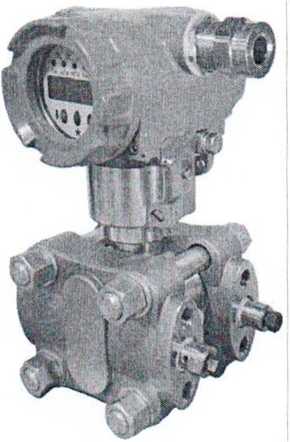

Рисунок 3 - Общий вид преобразователя в корпусе с усиленной механической прочностью с маркировкой «S» с фланцевым типом соединенияп

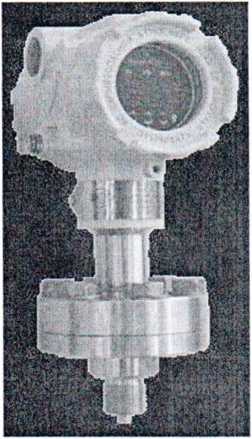

Рисунок 4 - Общий вид преобразователя в корпусе с усиленной механической прочностью с маркировкой «S» с штуцерным типом соединения
Обязательные метрологические требования:
Таблица 1
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений (ВПИ)*: для преобразователей избыточного давления для преобразователей абсолютного давления для преобразователей давления-разрежения с различающимися по абсолютному значению ВПИ избыточного давления и разрежения: по избыточному давлению по разрежению |
от 25 кПа до 100 Ml la от 4 кПа до 16 МПа от 12,5 кПа до 2.4 МПа от 12,5 кПа до 100 кПа |
|
Пределы допускаемой основной приведенной к ВПИ погрешности у, % |
в соответствии с таблицами 2-4 |
|
Пределы допускаемой дополнительной приведенной к ВПИ погрешности ут, вызванной изменением температуры окружающего воздуха на каждые 10 °C, % |
в соответствии с таблицами 2-4 |
|
Вариация выходного сигнала, % от ВПИ, не более |
0.5- у |
|
Пульсация выходного сигнала, % от ВПИ. не более: в диапазоне частот от 0,06 до 5 Гц включ. в диапазоне частот от 5 до 106 Гц |
0,7-у 0,25 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной воздействием вибрации, % от ВПИ |
Р + 0 1 ■ ++- |
* Допускается указывать ВПИ преобразователей в других единицах давления, допущенных к применению в Российской Федерации. ВПИ преобразователей, поставляемых на экспорт, могут быть выражены в единицах величин, предусмотренных договором (контрактом), заключенным с заказчиком.
Таблица 2 - Пределы допускаемой основной приведенной к ВПИ погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °C модификации 1041
|
Модификация преобра-зователей |
Пределы допускаемой основной приведенной погрешности у, % от ВПИ/ пределы допускаемой дополнительной приведенной погрешности у,. вызванной изменением температуры окружающего воздуха на каждые 10 °C. % от ВПИ* | |||
|
Ртах/3 < Ре < Ртах |
Ртах/10 <Рв< Ртах/3 |
Ртах/25<Рв<-'Ртах/10 |
Рв<Рт(.с</25 | |
|
1041 |
0,075/ ±(0.05 + 0.05 ^) |
0,075 + 0,007 (—-3)/ ±(0.05 + 0.05 $^) |
0.124 + 0.012(^-10)/ ±(0.1 +0,04 ^) РЕ |
0,304 + 0.025 (^-25)/ ±(0.1 + 0.04 ^-) |
|
±0,15/ ±(0.05 + 0.05 Ртах/Рв) |
±0.5/ ±(0.1 +0,04 Ртах/Рв) |
±1.0/ ±(0.1 + 0.04 Ртах/Рв) | ||
|
±0,25/ ±(0.05 + 0,05 Ртах/Рв) | ||||
|
±0,5/ ±(0,1 + 0.05 Рщах/Рв) |
±1,0/ ±(0,1 + 0,04 Ртах/Рв) |
±1.5/ ±(0.1 + 0.04 Ртах/Рв) | ||
*Ртах — максимальный верхний предел измерений для соответствующей модификации преобразователя.
Ре-верхний предел измерений, на который настроен преобразователь.
Ррао - значение рабочего избыточного давления
Значения рассчитанных пределов допускаемой основной приведенной погрешности округляют до двух значащих цифр
Таблица 3 - Пределы допускаемой основной приведенной к ВПП погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °C модификаций 1050
|
Модификации преобразователей |
Пределы допускаемой основной приведенной погрешности у, % от ВПИ/ пределы допускаемой дополнительной приведенной погрешности /г, вызванной изменением температуры окружающего воздуха на каждые 10 °C, % от ВПИ | |
|
Ршах/Ю < Рщах |
Ртах/25<Рв<Ртах/10 | |
|
1050 |
±0,15/ ±(0.05 ± 0,05 Ртах/Рв) |
±0,5/ ±(0.1 ±0.04 Ртах/Рв) |
|
±0,25/ ±(0.05 ± 0,05 Ртах/Рв) | ||
|
±0,5/ ±(0,1 + 0,05 Ртах/Рв) |
±1,0/ ±(0,1 ± 0,04 Ртах/Рв) | |
Таблица 4 - Пределы допускаемой основной приведенной к ВПП погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °C модификаций 1051. 2050, 1060, 1061, 2060. 1141. 1150. 1151, 2150. 1160, 1161, 2160, 1171. 2170. 1341. 1350, 1351,2350
|
Модификации преобразователей |
Пределы допускаемой основной приведенной погрешности у, % от ВПИ/ пределы допускаемой дополнительной приведенной погрешности вызванной изменением температуры окружающего воздуха на каждые 10 °C, % от ВПИ** | ||
|
Ртах/з <Ре<Ртах |
Ртах/10 < Рв < Ртах/3 |
Pmax/25<JPe<P„„x/10 | |
|
1051,2050, 1060, 1061, 2060, 1 141, 1150, 1151,2150, 1160, 1161,2160, 1171,2170, 1341, 1350, 1351,2350 |
0,075/ ±(0,05 ±0,05 ^) |
0.075 ± 0,007 (^-3)/ ±(0,05 ±0.05 —) |
0,124 ±0.012 (^-10)/ ±(0,1 ± 0.04 ^) |
|
±0,1/ ±(0.05 ± 0,05 Ртах/Рв) |
±0,15/ ±(0.05 ± 0.05 Ртах/Рв) |
±0.5/ ±(0.1 ±0.04 Ртах/Рв) | |
|
±0,15/ ±(0,05 ± 0,05 Ртах/Рв) | |||
|
±0,25/ ±(0,05 ± 0.05 Ртах/Рв) | |||
|
±0,5/ ±(0.1 ±0,05 Ртах/Рв) |
±1.0/ ±(0,1 + 0,04 Ртах/Рв) | ||
|
** Значения рассчитанных пределов допускаемой основной приведенной погрешности округляют до двух значащих цифр | |||
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям: Таблица 5
|
Наименование характеристики |
Значение |
|
Выходной сигнал: |
аналоговый сигнал постоянного тока от 4 до 20 мА. совмещенный с цифровым сигналом в стандарте протокола HART; аналоговый сигнал напряжения постоянного тока от 0.8 до 3,2 В; цифровой сигнал на базе интерфейса RS485; аналоговый сигнал напряжения постоянного тока от 0,8 до 3,2 В, совмещенный с цифровым сигналом протокола HART. |
|
Напряжение питания постоянного тока, В: для преобразователей невзрывозащищенных исполнений и с видом взрывозащиты «взрывонепроницаемая оболочка» для преобразователей с видом взрывозащиты «искробезопасная электрическая цепь» номинальное значение для преобразователей с выходным сигналом по напряжению для остальных преобразователей |
от 6 до 42 от 6 до 24 7 ±0.5 24 ± 0,5 |
|
1 (отребляемая мощность, В-A, не более: для преобразователей невзрывозащищенных исполнений и с видом взрывозащиты «взрывонепроницаемая оболочка» для преобразователей с видом взрывозащиты «искробезопасная электрическая цепь» |
1.5 1.2 |
|
Масса (в зависимости от модификации преобразователя), кг |
от 1 до 2,5 |
|
Габаритные размеры, мм, не более: высота ширина длина |
220 155 НО |
|
Условия эксплуатации температура окружающего воздуха, °C относительная влажность, %, не более |
от -61 до +70 100 при температуре 30 °C |
|
Средний срок службы, лет |
14 |
|
Средняя наработка на отказ, ч |
157 000 |
Комплектность
Таблица 6
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления измерительный |
СДВ-SMART |
1 шт. |
|
Этикетка(паспорт) |
АГБР.406239.001-33 ПС |
1 шт. |
|
Методика поверки |
МП 95-221-2013 с изменением № 1 |
1 шт.* |
|
Руководство по эксплуатации |
АГБР.406239.001-ХХРЭ |
1 шт.* |
* 100 шт. или в один адрес, или по заказу, или в электронном виде ___
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по МП 95-221-2013 с изменением №1 «Преобразователи давления измерительные СДВ-SMART. Методика поверки», утвержденным в 2020 г.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, у ста и а в л и ва ю щ и е:
требования к типу средств измерений:
ГОСТ Р 52931-2008' «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»;
приказ Госстандарта от 29.06.2018 № 1339 «Об утверждении государетвенной поверочной схемы для средств измерений избыточного давления до 4000 Ml 1а»;
ГОСТ Р 8.840-2013* «ГСП. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па»;
АГБР.406239.010 ТУ «Преобразователи давления измерительные СДВ-SMART. Технические условия»; методику поверки:
МП 95-221-2013 с изменением №1 «Преобразователи давления измерительные СДВ-SMART. Методика поверки»
Идентификация программного обеспечения представлена в таблице. Таблица 7
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EPDD_hart.a43 |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор ПО |
— |
Уровень защиты ПО преобразователей «высокий» в соответствии с Р 50.2.077-2014*.
’Приведенные по тексту ссылки на документы «ГОСТ Р», «Р» носят справочный характер.
