Преобразователи давления измерительные СДВ

Номер в ГРСИ РФ:	РБ 03 04 6528 21
Раздел:	Средства измерений давления [4]
Производитель / заявитель:	АО "НПК ВИП", г. Екатеринбург

Скачать

	Описание типа РБ 03 04 6528 21 [2018-08-23] rb-03-04-6528-21_2018-08-23.pdf	Скачать
	Описание типа РБ 03 04 6528 21 [2021-11-19] rb-03-04-6528-21_2021-11-19.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Описание: принцип действия преобразователей основан на преобразовании давления измеряемой среды, воздействующей на мембрану чувствительного элемента, в электрический сигнал, пропорциональный механической деформации мембраны.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 04 6528 21
Наименование	Преобразователи давления измерительные СДВ
Год регистрации	2021
Номер сертификата	14539
Дата регистрации	2021-11-01
Срок действия	2026-08-31
Получатель сертификата	АО «НПК «ВИП», г. Екатеринбург, Российская Федерация

Производитель / Заявитель

АО «НПК «ВИП», г. Екатеринбург

Адрес: 620142, г. Екатеренбург, ул. Щорса, стр. 7

Контакты: тел/факс: 343 302 03 63, 302 03 53, info@zaovip.ru

Поверка

Межповерочный интервал / Периодичность поверки	36 мес.
Метрологическое обеспечение	Преобразователи метрологически обеспечены в Республике Беларусь (модификации преобразователей с цифровым форматом 1 Wire и CAN метрологически обеспечены при наличии преобразователя интерфейсов, необходимого для проведения поверки).
Методика поверки	МП 16-221-2009 «Преобразователи давления измерительные СДВ. Методика поверки», утвержденной в 2009 г.
Признание поверки	Первичная при выпуске из производства: УНИИМ (аттестат аккредитации - №RA.RU.311473; шифр поверительного клейма - С) (НТК № 03-18). Признавать результаты первичной поверки, проводимой АО «НПК «ВИП», г. Екатеринбург, РФ (аттестат аккредитации -№RA.RU.312748, шифр поверительного клейма - ДУС) (Кмиссия №20-21).

Поверители

Скачать

	Описание типа РБ 03 04 6528 21 [2018-08-23] rb-03-04-6528-21_2018-08-23.pdf	Скачать
	Описание типа РБ 03 04 6528 21 [2021-11-19] rb-03-04-6528-21_2021-11-19.pdf	Скачать

Описание типа

Назначение

Конструктивно преобразователь представляет собой корпус с измерительным блоком и электронным блоком обработки сигнала.

Преобразователи выпускаются следующих исполнений:

в зависимости от области применения: общепромышленное, исполнение для судовых и корабельных систем - «М», коррозионностойкое - «К», высокотемпературное — «ВТ», взрывозащищенное - «Ех», исполнение с встроенным блоком грозозащиты («грозозащищенное», невзрывозащищенное исполнение) - «Г»;

в зависимости от конструкции:

по присоединительным размерам монтажной части для соединения с внешней линией и заземлением;

по типу электрического соединителя для подключения с внешней линией связи;

в зависимости от диапазонов измерений:

однопредельные, настраиваемые на фиксированный диапазон измерения, м ногой редел ьн ые.

Для визуализации результатов измерений и параметров настройки СДВ могут быть укомплектованы индикаторными устройствами.

Преобразователи являются изделиями однофункциональными, одноканальными, восстанавливаемыми и ремонтируемыми в условиях предприятия-изготовителя. По устойчивости к механическим воздействиям преобразователи являются виброустой-чивыми и соответствуют в зависимости от исполнения классификационной группам V2, G2 по ГОСТ Р 5293 Г.

Степень защиты от проникновения внутрь пыли и воды соответствует в зависимости от исполнения IP30, IP54, IP55, IP56, IP65, IP66, IP67 или IP68 по ГОСТ 14254-2015.

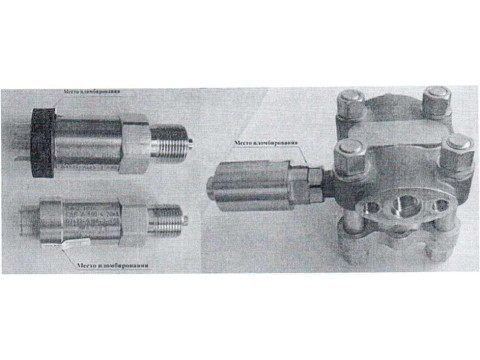

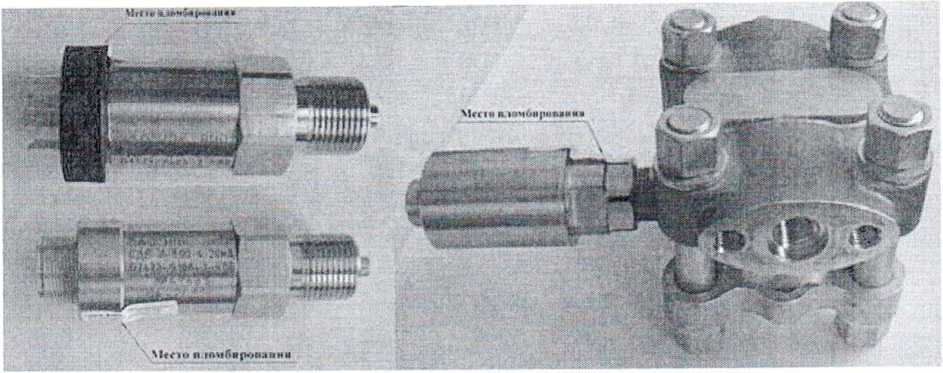

Фотография общего вида преобразователя представлена на рисунке 1.

Рисунок 1 - Фото общего вида с указанием места пломбирования

Обязательные метрологические требования:

Таблица 1

Верхние пределы измерений (ВПИ) по ГОСТ 22520: для преобразователей избыточного давления	от 0.40 кПа до 100 Ml 1а
для преобразователей абсолютного давления	от 2,5 кПа до 16 МПа
для преобразователей разности давления	от 0,25 кПа до 1.6 МПа
для преобразователей гидростатического давления. кПа	30; 60; 100; 250
для преобразователей давления-разряжения: с одинаковыми по абсолютному значению ВПИ избыточного давления и разряжения, кПа;	от 0.3 15 до 50
с различающимися по абсолютному значению ВПИ избыточного давления и разряжения: по избыточному давлению по разряжению	от 60 кПа до 2,4 МПа 100 кПа
Пределы допускаемой основной приведенной погрешности (у0), в % от диапазона измерения (ДИ): для аналогового выходного сигнала для цифрового выходного сигнала: для СДВ с ВПИ до 2 МПа для СДВ с ВПИ до 7 МПа для СДВ с ВПИ до 100 МПа	±0,15; ±0,25; ±0,50; ±1.00; ±1.50 ±0.06 ±0,10; ±0,15 ±0,25; ±0.50; ±1.00
Предел допускаемой вариации выходного сигнала, в % от ДИ:	0,5 \| у01 для преобразователей со значением \| у01 > 0,1 %; 0.75 \| у0 1 для преобразователей сс значением \| у0< \| 0.1 %
Пульсация выходного сигнала преобразователей с аналоговым выходным сигналом, % от ДИ, не более	0,25

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:

Таблица 2

Пределы допускаемой дополнительной приведенной погрешности. вызванной изменением температуры окружающего воздуха на каждые 10 °C, % от ДИ: для СДВ с пределом допускаемой основной приведенной погрешности (у0), % от ДИ: для аналогового выходного сигнала: ±0.15 ±0.25 ±0,50 ±1.00 ±1.50 для цифрового выходного сигнала: ±0.06 ±0,10 ±0,15; ±0,25 ±0.50; ±1,00	±0,10 ±0,10; ±0,15; ±0,25 ±0,10: ±0.15; ±0,25 ±0,15; ±0,25; ±0,45 ±0,15; ±0.25; ±0,45 ±0.05 ±0,10 ±0.10; ±0,15 ±0,10; ±0.15; ±0,25
Выходной сигнал: цифровой аналоговый токовый, мА аналоговый напряжения, В в том числе: возрастающий. В ниспадающий, В	RS232, RS485, 1W1RE. CAN 4-20 (20—4); 0-5 (5-0); 0-20 (20-0,4-2,0; 0,4-4,0; 0-1 (1-0): 0-: (5-0); 0-10(10-0): 0.5-5,5 (5,5-0 от Uо (0-9.9) до Um (0.1-10,0) от Um (0,1-10,0) до Uo (0-9,9	-0) .5)
Пределы допускаемой дополнительной погрешности преобразователей разности давления при двухстороннем нагружении рабочим избыточным давлением, % от ДИ: для СДВ с ВПИ до 1,6 кПа включ. для СДВ с ВПИ от 1,6 до 10 кПа включ. для СДВ с ВПИ свыше 10 кПа включ.	±0,2 ±0.1 ±0,025
Напряжение питания постоянного тока, В для СДВ с цифровым выходным сигналом для СДВ с аналоговым выходным сигналом	3-60 3-36
Потребляемая мощность, В'А, не более для СДВ с цифровым выходным сигналом для СДВ с аналоговым выходным сигналом	0.80 1,20
Масса (в зависимости от исполнения), кг	от 0,1 до 10
Габаритные размеры, мм: для преобразователей избыточного давления, давления- разряжения, гидростатического давления: диаметр, не более длина, не более для преобразователей абсолютного давления, избыточного дав ления с ВПИ до 250 кПа, разности давления: высота, не более ширина, не более длина, не более	30; 35; 40 105;120: 130 165;180;235 70; 110: 1 16 60; 135;190

Продолжение таблицы 2

Условия эксплуатации: температура окружающего воздуха, °C: УХЛ 4.2 УХЛ 3.1 У2 ТЗ	от плюс 15 до плюс 35 от минус 10 до плюс 50 от минус 20 до плюс 80 от минус 40 до плюс 80 от минус 50 до плюс 50 от минус 50 до плюс 80 от минус 60 до плюс 100 от минус 60 до плюс 125 от минус 1 до плюс 40 от минус 50 до плюс 50 от минус 50 до плюс 80 от минус 25 до плюс 70
относительная влажность, %, не более: для исполнения «М» для климатических исполнений по ГОСТ Р 52931* С4 С1	100 при температуре 50 °C 98 при температуре 40 °C 100 при температуре 30 °C
Средняя наработка до отказа, ч, не более для преобразователей с пределом допускаемой основной погрешности ±0.06 % от ДИ для преобразователей с аналоговым выходным сигналом для преобразователей с цифровым выходным сигналом	37 000 157 000 182 000
Средний срок службы, лет, не менее	14

Комплектность

Таблица 3

Наименование	Обозначение	Кол-во	Примечание
Преобразователь давления измерительный (обозначение в соответствии с исполнением)	АГБР.406239.001	1	Исполнение в соответствии с заказом
Этикетка	АГБР.406239.001 ЭТ	1
Методика поверки	МП 16-221-2009		Один экз. на партию из 100 шт. или по заказу в один адрес
Руководство по эксплуатации	АГБР.406239.001 РЭ		Один экз. на партию из 100 шт. или по заказу в один адрес
Разрешение на применение Федеральной службы по экологическому, технологическому и атомному надзору (копия)		1	Для СДВ-Ех
Сертификат соответствия (копия)		1	Для СДВ-Ех
ПО для настройки	MONSDV2.exe		По заказу для преобразователей с выходным сигналом формата RS485

Примечания:

Для СДВ-Ех розетка 2РМД18КПЭ4Г5В1В входит в комплект поставки; для остальных исполнений поставляется по требованию заказчика.

Розетка GDM3009 DIN 43650А поставляется с преобразователями, имеющими тип соединителя DIN 43650А.

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Поверка осуществляется по МП 16-221-2009 «Преобразователи давленья измерительные СДВ. Методика поверки», утвержденной в 2009 г.

Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ГОСТ Р 52931-2008* «Приборы контроля и регулирования технологические процессов. Общие технические условия»;

ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»; ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 -10 « - 1 -10’ Па»;

ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 -104 Па»;

ГОСТ 8.223-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7 • 102-4000-102 Па» ;

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»;

методику поверки:

МП 16-221-2009 «Преобразователи давления измерительные СДВ. Методика поверки».

Идентификация программного обеспечения представлена в таблице. Таблица 4

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
pd inbus	pd гл bus. hex	Версия 2.0	0хЕ602	CRC16
pd 232	pd 232.hex	Версия vl	0хА183	CRC16
pd CAN	pd CAN.hex	Версия vl	0x8312	CRC16
pd IWire	pd 1 Wire.hex	Версия v 1	0х7С49	CRCI6
