Преобразователи давления измерительные СДВ-SMART модификаций 1020, 1030, 1040, 1112, 1120, 1130, 1140, 1212, 1220, 1230, 1240, 1312, 1320, 1330, 1340, 1412, 1420, 1430, 1434, 1440, 1444, 1450, 1460, 1530, 1540

Номер в ГРСИ РФ:	РБ 03 04 6529 21
Раздел:	Средства измерений давления [4]
Производитель / заявитель:	АО "НПК ВИП", г. Екатеринбург

Скачать

	Описание типа РБ 03 04 6529 21 [2018-08-14] rb-03-04-6529-21_2018-08-14.pdf	Скачать
	Описание типа РБ 03 04 6529 21 [2021-11-19] rb-03-04-6529-21_2021-11-19.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Описание: принцип действия преобразователей основан на тензорезистивном эффекте в полупроводниковом чувствительном элементе. Под воздействием измеряемой величины мембрана деформируется, вызывая изменение сопротивления тензорезисторов чувствительного элемента, а вследствие этого, изменение выходного электрического сигнала. Электрический сигнал преобразуется аналого-цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на цифровое индикаторное устройство, а так же на устройство, формирующее унифицированный аналоговый и цифровой выходные сигналы.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 04 6529 21
Наименование	Преобразователи давления измерительные СДВ-SMART модификаций 1020, 1030, 1040, 1112, 1120, 1130, 1140, 1212, 1220, 1230, 1240, 1312, 1320, 1330, 1340, 1412, 1420, 1430, 1434, 1440, 1444, 1450, 1460, 1530, 1540
Год регистрации	2021
Номер сертификата	14537
Дата регистрации	2021-11-01
Срок действия	2025-10-19
Получатель сертификата	АО «НПК «ВИП», г. Екатеринбург, Российская Федерация

Производитель / Заявитель

АО «НПК «ВИП», г. Екатеринбург

Адрес: 620142, г. Екатеренбург, ул. Щорса, стр. 7

Контакты: тел/факс: 343 302 03 63, 302 03 53, info@zaovip.ru

Поверка

Межповерочный интервал / Периодичность поверки	36 мес.
Методика поверки	МП 95-221-2013 с изменением №1 «Преобразователи давления измерительные СДВ-SMART. Методика поверки», утвержденным в 2020 г.
Признание поверки	Первичная при выпуске из производства: УНИИМ (аттестат аккредитации - №RA.RU.311473; шифр поверительно-го клейма - С)(НТК № 03-18). Признавать результаты первичной поверки, проводимой АО «НПК «ВИП», г. Екатеринбург, РФ (аттестат аккредитации -№RA.RU.312748, шифр поверительного клейма - ДУС) (Комиссия №20-21).

Поверители

Скачать

	Описание типа РБ 03 04 6529 21 [2018-08-14] rb-03-04-6529-21_2018-08-14.pdf	Скачать
	Описание типа РБ 03 04 6529 21 [2021-11-19] rb-03-04-6529-21_2021-11-19.pdf	Скачать

Описание типа

Назначение

Конструктивно преобразователь состоит из первичного преобразователя давления и электронного блока обработки сигналов.

Преобразователи предназначены для работы во взрывобезопасных и взрывоопасных условиях. Взрывозащищенныс преобразователи имеют виды взрывозащиты «взрывонепроницаемая оболочка» и (или) «искробезопасная электрическая цепь».

Преобразователи давления измерительные СДВ-SMART выпускаются в 25 модификациях, отличающихся видом измеряемого давления, верхними пределами измерений, габаритными размерами и массой. Преобразователи выпускаются в стандартном корпусе и корпусе с усиленной механической прочностью с маркировкой «S» с фланцевым и штуцерным типами соединения.

Степень защиты оболочки от проникновения пыли и воды IP54, IP67 по ГОСТ 14254-2015 в зависимости от модификации.

По устойчивости к механическим воздействиям преобразователи являются виброустойчивыми и соответствуют группе L3. VI или V2 по ГОСТ Р 52931-2008* в зависимости от модификации.

Преобразователи являются изделиями однофункциональными, одноканальными, восстанавливаемыми и ремонтируемыми в условиях предприятия-изготовителя.

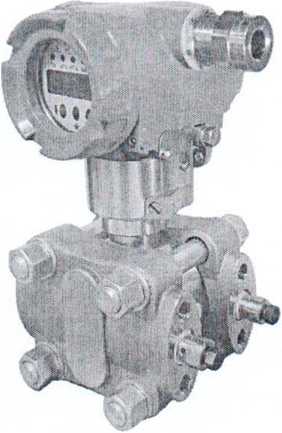

Общий вид преобразователей представлен на рисунках 1-3.

Пломбирование преобразователей не предусмотрено.

Знак поверки наносится на свидетельство о поверке и (или) в этикетку (паспорт).

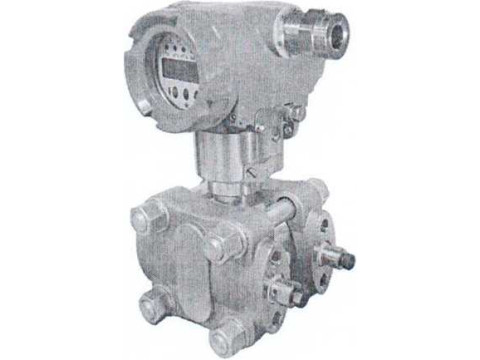

Рисунок 2 - Общий вид преобразователя в корпусе с усиленной механической прочностью с маркировкой «S» с фланцевым типом соединения

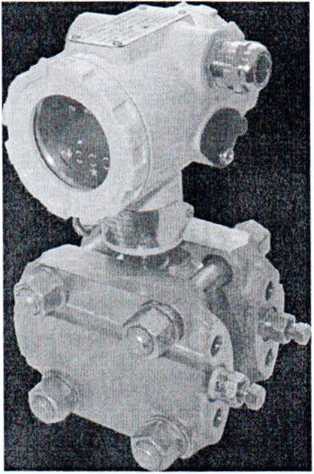

Рисунок 1 - Общий вид преобразователя в стандартном корпусе

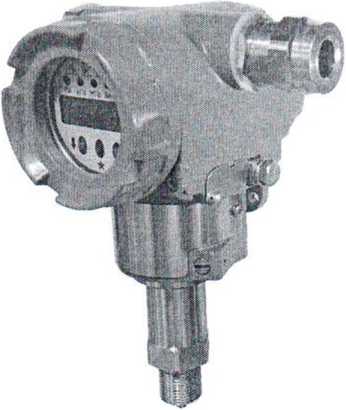

Рисунок 3 - Общий вид преобразователя в корпусе с усиленной механической прочностью с маркировкой «S» с штуцерным типом соединения

Обязательные метрологические требования:

Таблица 1

Наименование характеристики

Значение

Верхние пределы измерений (ВПИ)*:

для преобразователей избыточного давления

для преобразователей абсолютного давления

для преобразователей разрежения

для преобразователей давления-разрежения с одинаковыми по абсолютному значению ВПИ избыточного давления и разрежения

с различающимися по абсолютному значению ВПИ избыточного давления и разрежения: по избыточному давлению

по разрежению

для преобразователей разности давлений

для преобразователей гидростатического давления

от 0,16 до 250 кПа от 2,5 до 250 кПа от 0,16 до 100 кПа

от 0,125 до 20 кПа

от 12,5 до 150 кПа

от 12,5 до 100 кПа

от 0,16 кПа до 16 МПа от 1,6 до 250 кПа

Вариация выходного сигнала. % от ВПИ, не более

0,5- у

Пульсация выходного сигнала, % от ВПИ, не более: в диапазоне частот от 0,06 до 5 Гц включ.

в диапазоне частот от 5 до 106 Гц

0,7 у 0,25

Пределы допускаемой дополнительной приведенной погрешности, вызванной воздействием вибрации.

% от ВПИ:

к для преобразователей модификаций 1020, 1030, 1040, 1112, 1120, 1130, 1140, 1212, 1220, 1230, 1240, 1312,1320, 1330. 1340,1412, 1420. 1430,1434, 1440, 1444,1530, 1540

к для преобразователей модификаций 1450, 1460

р +к . 222Г

Р3

0,25

0.1

Пределы дополнительной приведенной погрешности преобразователей разности давлений и гидростатического давления при двухстороннем нагружении рабочим избыточным давлением, % от ВПИ:

К./для преобразователей модификации 1412

К/для преобразователей модификации 1420

К/для преобразователей модификаций 1430, 1434, 1440, 1444, 1530, 1540

К/для преобразователей модификаций 1450, 1460

,,г л « ‘max

Kf-Рраб-

±0,2 %/1 МПа

±0,08 %/1 МПа

±0,04 %/1 МПа

±0,02 %/1 МПа

* Допускается указывать ВПИ преобразователей в других единицах давления, допущенных к применению в Российской Федерации. ВПИ преобразователей, поставляемых на экспорт, могут быть выражены в единицах величин, предусмотренных договором (контрактом), заключенным с заказчиком

Таблица 2 - Пределы допускаемой основной приведенной к ВПИ погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной и з м е н е н и е м тем п ер ату р ы окружающего воздуха на каждые 10 °C модификации 1020

Модифи-кации преобразователей	Пределы допускаемой основной приведенной погрешности у, % от ВПИ		11ределы допускаемой дополнительной приведенной погрешности уг. вызванной изменением температуры окружающего воздуха на каждые 10 °C, % от ВПИ
	6 кПа < Рв < 10 кПа	2,5 кПа <Ре<6 кПа
1020	±0,5	±1,0	±(0,1+0,05 Ртах/ Рв)

Таблица 3 - Пределы допускаемой основной приведенной к ВПИ погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °C модификации 1030

Модификации преобразователей	Пределы допускаемой основной приведенной погрешности 1, % от ВПИ			Пределы допускаемой дополнительной приведенной погрешности д, вызванной изменением температуры окружающего воздуха на каждые 10 °C, % от ВПИ
	25 кПа <Р,<<40 кПа	6 кПа < Р.: <25 кПа	4 кПа <Рв<6 кПа
1030	±0,25	±0.5	±1,0	±(0,05 + 0.05 Ртах/Рв)
	±0,5		±1,0	±(0,1+0,05 Ртах/Рв)

Таблица 4 - Пределы допускаемой основной приведенной к ВПИ погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °C модификаций 1112,1212,1412

Модификации преобразователей	Пределы допускаемой основной приведенной погрешности у, % от ВПИ			Пределы допускаемой дополнительной приведенной погрешности ут, вызванной изменением температуры окружающего воздуха на каждые 10 °C, % от ВПИ
Модификации преобразователей	1 кПа< Рв < 4 кПа	0,4 кПа <Рв <1 кПа	0.16 кПа < Рв <0,4 кПа
1112, 1212, 1412	±0,25	±0,5	±1,0	±(0.05 + 0.05 Ртах/Рв)
1112, 1212, 1412	±0,5		±1.0	±(0.1 + 0.05 Ртах/Рв)

Таблица 5 - Пределы допускаемой основной приведенной к ВПИ погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °C модификации 1312

Модификации преобразователей	Пределы допускаемой основной приведенной погрешности у, % от ВПИ			Пределы допускаемой дополнительной приведенной погрешности /г, вызванной изменением температуры окружающего воздуха на каждые 10 °C, % от ВПИ
	1 кПа<\|Рв+\| + \|Р-\|< <1,6 кПа	0,64 кПа<\|Р5+\| + \|РВ"\|< <1 кПа	0,25 кПа<\|ЕТ\| + \|ЯГ1< <0,64 кПа
1312	±0,25	±0,5	±1,0	±(0.05 + 0,05 Ртах/Рв)
	±0,5		±1,0	±(0,1 + 0.05 ■ Ртах/Рв)

Таблица 6 — Пределы допускаемой основной приведенной к ВПИ погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °C модификации 1240

Модификации преобразователей	Пределы допускаемой основной приведенной погрешности у, % от ВПИ	Пределы допускаемой дополнительной приведенной погрешности /г. вызванной изменением температуры окружающего воздуха на каждые 10 “С, % от ВПИ
	Ртах/Ю < Р6 < Рт(а
1240	±0,15	±(0.05 + 0,05 Ртах/Рв)
	±0,25
	±0,5	±(0,1 + 0,05 Ртах/Рв)

Таблица 7 - Пределы допускаемой основной приведенной к ВПИ погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °C модификаций 1040. 1120, ИЗО, 1140, 1220. 1230, 1320, 1330, 1340, 1420, 1430, 1434, 1440. 1444. 1450. 1460, 1530, 1540

Модификации преобразователей	Пределы допускаемой основной приведенной погрешности у, % от ВПИ/ пределы допускаемой дополнительной приведенной погрешности у-, вызванной изменением температуры окружающего воздуха на каждые 10 °C, % от ВПИ**
	7>,на\/3 < Рв < Ртах	Ртах/10 < Ps < Ртах/3	Ртах/25<Рк<Ртах/10
1040,1120, 1130. 1140, 1220.1230, 1320,1330, 1340,1420, 1430,1434, 1440,1444, 1450,1460, 1530,1540	0,075/ ±(0,05 + 0.05- ^) рВ	0.075 + 0,007-(^ -3)/ ±(0,05 + 0,05-^)	0,124 + 0,012(^—10)/ ±(0,1 +0.04-^)
	±0,1/ ±(0.05 + 0,05 Ртах/Рв)	±0,15/ ±(0,05 + 0,05 Ртах/Рв)	±0.5/ ±(0,1 + 0,04 Ртах/Рв)
	±0,15/ ±(0,05 + 0,05 Ртах/Рв)
	±0,25/ ±(0.05 + 0.05 Ртах/Рв)
	±0,5/ ±(0,1 +0,05 Ртах/Рв)		±1.0/ ±(0,1 +0.04 Ртах/Рв)

** Значения рассчитанных пределов допускаемой основной приведенной погрешности округляют до двух значащих цифр

Примечания:

Ртах - максимальный верхний предел измерений для соответствующей модификации преобразователя.

Рв- верхний предел измерений, на который настроен преобразователь.

Рраб - значение рабочего избыточного давления.

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям: Таблица 8

Наименование характеристики

Значение

Выходной сигнал:

аналоговый сигнал постоянного тока от 4 до 20 мА, совмещенный с цифровым сигналом в стандарте протокола ПАКТ: аналоговый сигнал напряжения постоянного тока от 0,8 до 3.2 В: цифровой сигнал на базе интерфейса R.S485;

аналоговый сигнал напряжения постоянного тока от 0.8 до 3.2 В. совмещенный с цифровым сигналом протокола HART.

Продолжение таблицы 8

Наименование характеристики	Значение
Напряжение питания постоянного тока, В: для преобразователей невзрывозащищенных исполнений и с видом взрывозащиты «взрывонепроиицаемая оболочка»	от 6 до 42
для преобразователей с видом взрывозащиты «искробезопасная электрическая цепь»	от 6 до 24
номинальное значение для преобразователей с выходным сигналом по напряжению для остальных преобразователей	7 ±0,5 24 ± 0,5
Потребляемая мощность, ВА. не более: для преобразователей невзрывозащищенных исполнений и с видом взрывозащиты «взрывонепроиицаемая оболочка» для преобразователей с видом взрывозащиты «искробезопасная электрическая цепь»	1,5 1.2
Масса (в зависимости от модификации преобразователя), кг	от 5 до 12
Габаритные размеры, мм, не более: высота ширина длина	260 225 200
Условия эксплуатации температура окружающего воздуха, °C	от -61 до +70
Относительная влажность, %, не более	100 при температуре 30 °C
Средняя наработка на отказ, ч	157 000
Средний срок службы, лет	14

Комплектность

Таблица 9

Наименование	Обозначение	Количество	Примечание
Преобразователь давления измерительный	АГБР.406239.001-33	1 шт.	Исполнение и обозначение в соответствии с заказом
Этикетка(паспорт)	АГБР.406239.001-ЗЗПС	1 шт.	Исполнение и обозначение в соответствии с заказом
Методика поверки	МП 95-221-2013 с изменением № 1	1 шт.	На 100 шт. или в один адрес, или по заказу, или в электронном виде
Руководство по эксплуатации	АГБР.406239.001-ХХР Э	1 шт.
Сертификат соответствия (копия)	—	1 шт.	Для СДВ-SMART-Exd по запросу
Инструкция по монтажу кабельных вводов	—	1 шт.	Для СДВ-SMART-Exd по запросу

Место нанесения знака утверждения типа средств измерений: на средстве измерениi и/или на эксплуатационных документах.

Поверка осуществлется по МП 95-221-2013 с изменением № 1 «Преобразователи давления измерительные СДВ-SMART. Методика поверки», утвержденным в 2020 г.

Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ГОСТ Р 52931-2008“ «Приборы контроля и регулирования технологически) процессов. Общие технические условия»;

приказ Госстандарта от 29.06.2018 № 1339 «Об утверждении государственно? поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

ГОСТ 8.107-81 «ГСП. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 IO'8- 1 103 Па»;

ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па»:

ГОСТ Р 8.840-2013* «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 — 1 106 Па»;

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»;

методику поверки:

МП 95-221-2013 с изменением № 1 «Преобразователи давления измерительные СДВ-SMART. Методика поверки»

Идентификация программного обеспечения представлена в таблице Таблица 10

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	EPDD_hart.a43
Номер версии (идентификационный номер) ПО	1.0
Цифровой идентификатор ПО	—
