Генераторы ГДП-102

Назначение

Генераторы ГДП-102 (далее - генераторы) предназначены для изготовления поверочных газовых смесей (ПГС) целевых компонентов в воздухе (азоте).

Описание

Генераторы являются одноблочными стационарными приборами. Режим работы - непрерывный. Рабочее положение - горизонтальное.

Генераторы являются рабочим эталоном 2-го разряда по ГОСТ 8.578-2008.

Генераторы применяются в комплекте с источниками микропотоков газов и паров (ИМ), изготавливаемым по ИБЯЛ.418319.013 ТУ-2001.

Принцип действия генераторов - термодиффузионный, основан на смешении потока газа-разбавителя и потока целевого компонента, создаваемого ИМ.

В качестве газа разбавителя применяется азот по ГОСТ 9293-74 или поверочный нулевой газ (ПНГ) - «нулевой воздух» по ТУ6-21-5-82 или синтетический воздух - ГСО-ПГС состава O2/N2 с номинальным содержанием объемной доли Оз 20,5% номер по Госсреестру 3732-87.

Генераторы выполняют следующие функции:

а) цифровую индикацию установленного значения расхода ПГС на выходе генератора, см3/мин, приведенного к нормальным условиям (температура 20 “С. атмосферное давление 760 мм рт. ст.), цена единицы младшего разряда 0,1 см3/мин;

б) цифровую индикацию измеренного значения температуры в термостате. "С, цена единицы младшего разряда 0.1 "С,

в) цифровую индикацию значений массовой концентрации целевого компонента создаваемой генератором;

г) задание с клавиатуры значений расхода и температуры термостата;

д) вывод по цифровым каналам связи RS232 и RS485 информации об установленных и фактических значениях расхода и температуры, изменение установленных значений по командам, принятым по этим каналам;

е) индикацию включения - лампочка зленного цвета свечения «СЕТЬ».

На передней панели генераторов расположены:

- индикатор расхода:

- лампочка зеленого цвета свечения «СЕТЬ»;

- лампочка зеленого цвета свечения «ТЕРМОСТАТ»:

- шток вентиля «НУЛЕВОЙ ГАЗ»;

- окно сенсорного дисплея;

- штуцер «ВХОД»;

- штуцер «ВЫХОД I»;

- штуцер «СБРОС»;

- штуцер «ВЫХОД 2»;

- крышка термостата.

На задней панели генераторов расположены:

- выключатель «ВКЛ»;

- держатели вставок плавких - «F3.15A»;

- разъем «-230 V, 50 Hz» - для подключения сетевого кабеля;

- разъем «RS232»;

- разъем «RS485»;

- клемма защитного заземления;

- крышка фильтра-поглотителя влаги «Ф1»;

- крышка фильтра-поглотителя кислых газов «Ф2».

Программное обеспечение

Генераторы имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем специально для непрерывного автоматического измерения массовой концентрации оксида углерода (СО), хлороводорода (НО), сероводорода (H2S), аммиака (NH3), хлора (СР). диоксида серы (SO2), диоксида азота (NO:), объёмной доли кислорода (Оц) в воздухе рабочей зоны, а также выдачи сигнализации о достижении содержания определяемых компонентов установленных пороговых значений

Структура ПО представлена на рисунке 1.

Рисунок 1 - Структура ПО

Основные функции встроенного ПО;

1) расчет значения содержания определяемого компонента;

2) отображение расчетных значений на цифровом индикаторе газоанализатора;

3) выдачу предупредительной и аварийной сигнализации при достижении содержания определяемого компонента порогов срабатывания «ПОРОГ 1» и «ПОРОГ 2»:

4) связь с внешними устройствами по цифровому каналу USB.

Идсннфшкашзонные данные ПО приведены в таблице I

Таблица I

Уровень липцы НО oi непреднамеренных и преднамеренных изменений соответствует уровню зашшы в coolвегствии с МИ 3286-2010, Jie ipc6yeic« специальных средств защиты, исключающих возможное;), несанкционированной мо шфякации. обновления («нрузки). удаления и иных преднамеренных изменений метрото)пчески значимой части НО СИ и и зме ренн ых дан н ы х.

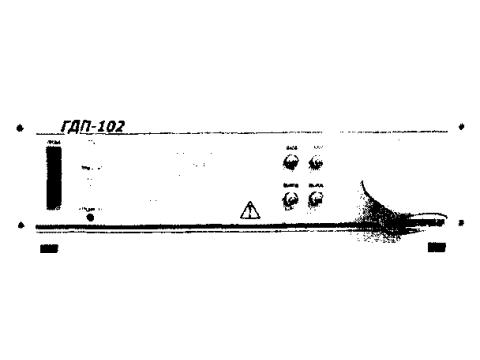

Внешний вид генератора приведен на рисунке 2.

Схема пломбировки от несанкционированного посту па приведена на рисунке 3.

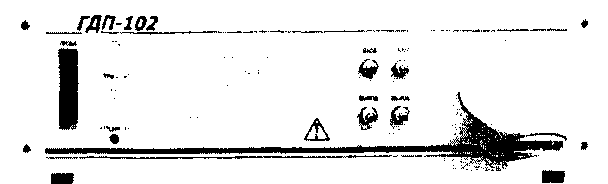

Рисунок 2 - Внешний вид генератора

Стрелкой указано .место пломбировки от несанкционированного доступа.

Рисунок 3 - Схема пломбировки генератора от несанкционированного доступа

Технические характеристики

а) м етро ло ги чес к и е х аракте ри сти ки ген ератора

Диапазоны массовых концентраций целевых компонентов, создаваемые генератором, пределы допускаемой относительной погрешности, в зависимости от применяемого ИМ и расхода газа-разбавителя, соответствуют с казанным в таблице 2.

'Габлица 2

8 шт.) их производительность суммируется, при этом относительная погрешность инератора не изменяется.

4 Значение массовой копнен грации целевого компонента в ПГС на выходе генератора С, мг/м’. рассчитывается но формуле

С =£^..1000.          (1.1)

Q

где Gh - производительность ИМ при номинальной температуре термостатирования, приведенная в паспорте ИМ. мкг/мин;

____   Q ~ Раех°Д 1 аза-разбави те.тя по индикатору тенорагора, см' ’мин.

Диапазон расхода ПГС на выходе итератора, приведенный к нормальным

условиям ( температура 2о "С. атмосферное давление 760 мм pi. ст.). см’ мин            от 300

до 1500

Диапазон температуры термостата генератора, °C                              от 30

до 120

Время выхода итератора на рабочий режим, мни. 'юлее

Время непрерывной работы бет технического обслуживания, ч, не менее

Преде.ш: .ютскаемот о относительною итмекения расхода за 8 ч непрерывной работы пос те выхода па рабочим режим.

Пределы дончскасмото абсолютною изменения температуры за 8 ч непрерывной работы пледе выходи па рабочий режим. "С

Относите плюс изменение массовой концентрации целевого компонента в

ГИС нс выхи те итератора та 8 ч непрерывной работы ноете выхода на рабочий режим. %. не более

I стоны 1 канал юнератора герметичен при избыточном давлении, MII.Htuvm')                                                           0.05 ±0.005

(0.5 ± 0.05)

Падение давления за 10 мин, МПа (кгс/смП. не превышает                0.005 ( 0.05)

б) характеристики погрешности генератора

Пределы допускаемой относительной погрешности установления расхода, % х2 Пределы допускаемой абсолютной погрешности установления температуры.

°C

- ни хчас । ке диада топа температуры - от 30 до 70 "С                              ±0.2

- на х час гкс диапазона i емиератх ры - от 70 включительно до 120 *’С               ±0.4

в) технические характеристики генератора

Электропитание от сети переменного тока

Потребляемая мощность. В-тте более

I абаритлые размеры генератора, мм, не более:

- длина 550 мм.

- ширина 490 мм:

- высота ’50 мм.

Масса генератора, кг. не более

Условия зкеплз атагши генератора:

- диапазон температуры окружающей среды, °C

- диапазон атмосферного давления. кПа мм рт. ст.

- диапазон относительной влажности воздуха. °ь. при темпера гуре 25 X

- место размещения на высоте над уровнем моря, м

- окрукающия среда

- содержание пыли не Солее, мт м’

- синчсиилалытая вибрация с частотой. Гц и амнлтпуюй не болс-е. мм

- рабочее тю южение

- уюл наклона в любом направлении. не более

(230+2%ь) В (50 ± 1) Гн 150

19

от 15 до 25;

от 84 до 106,7:

от 630 до 800;

от 30 до 80;

до 1000;

не в т ры неопасная;

10;

от 10 до 55:

0.35;

горизонтальное;

По четойчивоепт к воздействию климатических факторов генератор соответствует климатическому исполнению У XjM. i ио ГОС!' 15150-69.

По устойчивости к механическим воздействиям генератор относится к группе N2 по ГОСТ Р 52931-2008.

По устойчивости к воздейст вию атмосферного давления генератор относится к т руппе Р1 по ГОСТ Р 52931-2008.

CicnvHj. ыщигы iencpaiopa 1Р20 ио ГОС'1 14254-ш-.

Средний полный срок службы (енерагора в хс.товлях жсплхагации - не менее 10 лет.

Средняя нарабкика на огка т генератора в условиях >ксп катании - не менее 30000 ч.

По \ е:енчивостм к > ick грома! нитным помехам icnepaiop соответствуют требованиям для горуюваиня класса Л по 1 ОС! Р 51522.’.-201I

•як утверждения типа

наноси:ся

1) на । и 1} ;ьный лис т (цен гр листа) руководства по ткси.п аташ-ш типографским способом:

2) на (аб.шчку. расположенную на задней стенке генератора.

Комплектность

Комплект поставки генератора соответствует указанному в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП 242-0904- ?<н)9 “Генератор ГДП-102. Методика поверки”, утвержденном) ПАИ СИ ФГУП «ВНИИМ им. ДИ Менделеева» «27» октября 2009 г.

Основные средства поверки:

I) Газовая смесь УОУЬГ в баллоне - эталон сравнения по ГОСТ 8.578-2OO8, с объемной долей (5 ± 0.5) млн'1, доверительная относительная погрешность ± 2 % или генератор тер.модиффузиинный ТДГ-01 1-го разряда по П1ДЕК.418319.001 ГУ (№ 19454-05 в Госреестре РФ) в комплекте с источником микропотока SO- - эталон сравнения но ГОСТ 8.578-2008 (Хд.2.706.139-ЭТ2) с производительностью от 3 до 10 мкг/мин, относи io иная ши решноегь гоператор;. нс бо ice ± 4 "о;

2} 1 аюанали и юр A1IKA1-7631M-SO; ИБЯЛ.413411.039 IУ-200.3, (№ 26373 в Гос-peecipe ('II РФ), предел лоихскасмою значения вариации показаний (Ь) (J.5A:

1) Ьа . юк с 111П с азотом ио I ОСТ 9293-74 л ш »нх (ев(>1\( возле хом» по ТУ6-21-5-82 л.iii i (. (МП < . вы|1хекаех’ые ио I У б-1О-295о-92. в баллонах иод давлением состава (номере ir4 рессгрх I СО-111 С .'"'32-8*’).

Изгоюы io и, 1 С - Ф1 У Л «(ТЮ «Анали(прибор» па основании Уведомления от юридическою) шпа о на и. тс осх шее тления пре шринимаюльской деятельности от 27 марта 2012 г. зарегистрированною в peccspe \ ведом.кший № 12()СИ(>ои 1450412.

Нормативные документы

I ГОСТ 8.578-2(08. I СИ. Государственная поверочная схема для средств измерений содержания компонентов в шзовых средах.

2 ГОСТ 14254-96 Степени зашиты, обеспечиваемые оболочками (Код IP).

3 ГОС Т Р 51522.1-2011 ЗМС Тлектрическое оборудование для измерения, управления и лабораторного применения. I ребования и методы испытаний.

4 ИБЯЛ.413142.1)02 ГУ I оператор ГДП-102. Технические условия.

Рекомендации к применению

- при выполнении работ и указании услуг по обеспечению единства измерений.
