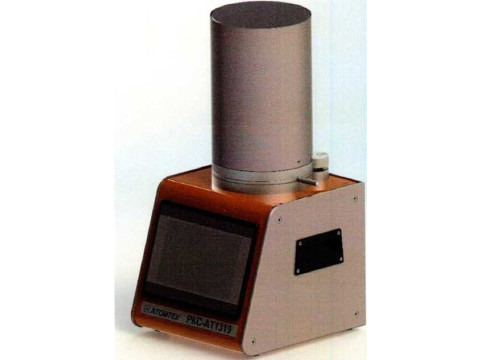

Радиометры РКС-АТ1319
| Номер в ГРСИ РФ: | РБ 03 17 5829 15 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Радиометры |
| Производитель / заявитель: | УП "АТОМТЕХ", г. Минск |
Радиометры РКС-АТ1319 (далее - радиометры) предназначены для измерений:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 5829 15 |
| Наименование | Радиометры РКС-АТ1319 |
| Год регистрации | 2015 |
| Номер сертификата | 10027 |
| Дата регистрации | 2015-10-29 |
| Срок действия | 2020-10-29 |
| Получатель сертификата | УП "АТОМТЕХ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП "АТОМТЕХ"
Адрес: 220005, г. Минск, ул. Гикало, 5
Контакты: (017)270-81-42 / (017)270-29-88, 288-29-88 / E-mail: info@atomtex.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2556-2015 (изменение № 1). |
Поверители
Скачать
|
Описание типа РБ 03 17 5829 15 [2017-05-24]
rb-03-17-5829-15_2017-05-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 5829 15 [2016-04-06]
rb-03-17-5829-15_2016-04-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 5829 15 [2018-04-10]
rb-03-17-5829-15_2018-04-10.pdf
|
Скачать |
Описание типа
Назначение
Радиометры РКС-АТ1319 (далее - радиометры) предназначены для измерений:
- суммарной альфа-активности счетных образцов;
- суммарной бета-активности счетных образцов;
- активности, плотности потока, внешнего альфа- и бета-излучения для источников типа 1П9, 2П9, ЗП9, 1С0, 2С0, ЗСО.
Радиометры могут эксплуатироваться в лабораторных условиях службами радиационной безопасности; на предприятиях, применяющих источники ионизирующего излучения; для контроля уровней облучения персонала, работающего с источниками ионизирующего излучения; для контроля объектов окружающей среды.
Описание
Принцип действия радиометров основан на использовании интеллектуальных сцинтилляционных блоков детектирования альфа- и бета-излучения.
Радиометры состоят из блоков детектирования и устройства обработки информации. Для регистрации альфа-излучения используется сцинтилляционный детектор на основе ZnS(Ag) диаметром 60 мм, для регистрации бета-излучения используется пластмассовый сцинтиллятор диаметром 60 мм и высотой 1 мм.
Информация с блоков детектирования поступает на устройство обработки информации и выводится на дисплей.
Устройство обработки информации выполнено на базе встроенного панельного компьютера, а управление работой радиометров осуществляется с помощью сенсорного экрана.
Радиометры РКС-АТ1319 имеют три модификации: РКС-АТ1319, РКС-АТ1319А, РКС-АТ1319В.
Радиометр РКС-АТ1319 оснащен альфа- и бета-каналом и предназначен для измерений:
- суммарной альфа- и суммарной бета-активности счетных образцов на основе аэрозольных аналитических фильтров типа АФА-РМП и АФА-РСП (далее - фильтры);
- суммарной бета-активности «толстослойных» счетных образцов, приготовленных из вещества пробы (например, путем выпаривания либо любым другим методом, обеспечивающим получение «толстого» образца);
- суммарной альфа- и суммарной бета-активности «тонкослойных» счетных образцов, приготовленных из вещества пробы (например, путем электролитического осаждения);
- активности, плотности потока, внешнего альфа- и бета-излучения для источников типа 1П9, 2П9, ЗП9, 1С0, 2С0, ЗСО.
Радиометр РКС-АТ1319А оснащен только альфа-каналом и предназначен для измерений:
- суммарной альфа-активности счетных образцов на основе фильтров;
- суммарной альфа-активности «толстослойных» счетных образцов, приготовленных из вещества пробы (например, путем выпаривания либо любым другим методом, обеспечивающим получение «толстого» образца);
- суммарной альфа-активности «тонкослойных» счетных образцов, приготовленных из вещества пробы (например, путем электролитического осаждения);
- активности, плотности потока, внешнего альфа-излучения для источников типа 1П9, 2П9, ЗП9.
Радиометр РКС-АТ1319В оснащен только бета-каналом и предназначен для измерений:
- суммарной бета-активности счетных образцов на основе фильтров;
- суммарной бета-активности «толстослойных» счетных образцов, приготовленных из вещества пробы (например, путем выпаривания либо любым другим методом, обеспечивающим получение «толстого» образца);
- суммарной бета-активности «тонкослойных» счетных образцов, приготовленных из вещества пробы (например, путем электролитического осаждения);
- активности, плотности потока, внешнего бета-излучения для источников типа 1 СО, 2С0, ЗСО.
Подготовку проб к измерению объемной суммарной альфа- и бета-активности в питьевой воде проводят в соответствии с МВИ.МН 5510-2016 «Методика выполнения измерений объемной суммарной альфа- и бета-активности в питьевой воде с использованием радиометров типа РКС-АТ1319».
Измерение плотности потока альфа- и бета-частиц с загрязненных поверхностей путем измерения счетных образцов, приготовленных из тампонов (ваты, марли, фильтровальной бумаги) для снятия мазка с загрязненных радиоактивными веществами поверхностей, проводят в соответствии с МВИ.МН 5509-2016 «Методика выполнения измерений плотности потока альфа- и бета-частиц на радиометрах типа РКС-АТ1319 при контроле радиоактивного загрязнения поверхностей методом мазков».
Измерение объемной суммарной альфа-активности и объемной суммарной бета-активности аэрозолей в воздухе с использованием аэрозольных аналитических фильтров типа АФА-PM, АФА-РСП либо аналогичных проводят в соответствии с МВИ.МН 5508-2016 «Методика выполнения измерений объемной суммарной альфа-активности и объемной суммарной бета-активности аэрозолей в воздухе с использованием радиометров типа РКС-АТ1319».

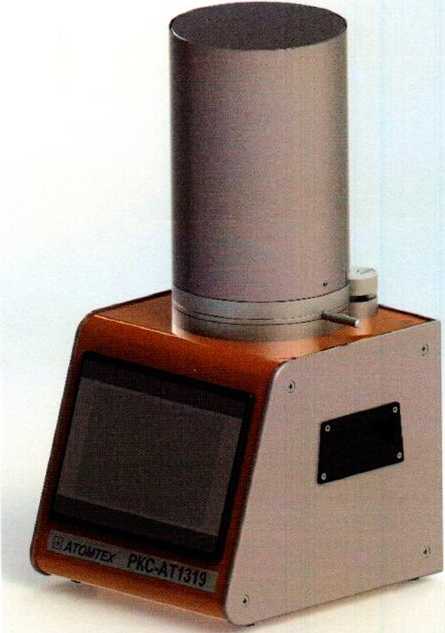

Общий вид радиометров приведен на рисунке 1.
Рисунок 1

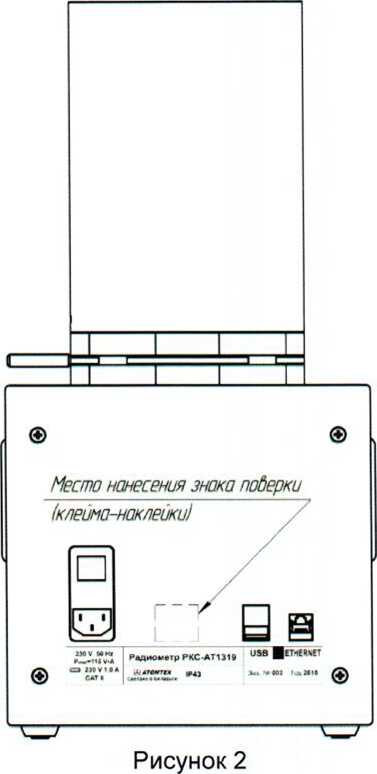

Место нанесения знака поверки (клейма-наклейки) приведено на рисунке 2.
Программное обеспечение (ПО) радиометров представляет собой встроенное в панельный компьютер ПО: программа «АТ1319» - для радиометра РКС-АТ1319, программа «АТ1319А» - для радиометра РКС-АТ1319А и программа «АТ1319В» - для радиометра РКС-АТ1319В. Встроенное ПО является метрологически значимым.
ПО устанавливается на стадии производства и предназначено для управления радиометрами, измерения параметров исследуемых образцов в различных геометриях с сохранением результатов измерений в базе данных и возможностью вывода на печать.
Идентификационные данные метрологически значимого ПО для радиометров, изготовленных до 30.01.2018, приведены в таблице 1.
_____Таблица 1_________________________________________________________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AT1319.exe |
|
Номер версии (идентификационный номер) ПО |
1.1.0.72; l.x.y.z* |
|
Цифровой идентификатор ПО (MD5) |
fc9479ec06c637698efc07a362f16595** |
|
Идентификационное наименование ПО |
AT1319A.exe |
|
Номер версии (идентификационный номер) ПО |
1.1.0.6; l.x.y.z* |
|
Цифровой идентификатор ПО (MD5) |
31 Ье4с5сс4е0017be17c6f7e556b2c2f** |
|
Идентификационное наименование ПО |
AT1319B.exe |
|
Номер версии (идентификационный номер) ПО |
1.1.0.8; l.x.y.z* |
|
Цифровой идентификатор ПО (MD5) |
bd254fb6efdc614696eda03f011dbb06** |
|
* х, у, z - составная часть номера версии ПО: х, у, z принимаются равными от 0 до 99. * * Контрольные суммы относятся к конкретным версиям ПО. | |
|
Примечание - Оригинальные значения идентификационных данных для версии ПО 1.x.y.z указываются в разделе «Свидетельство о приемке» руководства по эксплуатации и в протоколе поверки. | |
Идентификационные данные метрологически значимого ПО для радиометров, изготовленных после 30.01.2018, приведены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AT1319.exe |
|
Номер версии (идентификационный номер) ПО |
1.2.0.0; l.x.y.z* |
|
Цифровой идентификатор ПО |
— |
|
Идентификационное наименование ПО |
AT1319A.exe |
|
Номер версии (идентификационный номер) ПО |
1.2.0.0; l.x.y.z* |
|
Цифровой идентификатор ПО |
— |
|
Идентификационное наименование ПО |
AT1319B.exe |
|
Номер версии (идентификационный номер) ПО |
1.2.0.0; l.x.y.z* |
|
Цифровой идентификатор ПО |
— |
|
* х, у, z - составная часть номера версии ПО: х принимается равным от 2 до 99; у, z - от 0 до 99. | |
Примечания:
1 Оригинальные значения идентификационных данных для версии ПО l.x.y.z указываются в разделе «Свидетельство о приемке» руководства по эксплуатации и в протоколе поверки.
2 ПО устанавливается на стадии производства и доступа к цифровому идентификатору нет. Изменение ПО невозможно без применения специализированного изготовителя.
оборудования
Ли
випмапм
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики радиометров приведены в таблице 3.
5 Листов
Таблица 3
|
Характеристика |
Значение |
|
Диапазон энергий регистрируемых частиц, кэВ: -а-канал -3-канал |
3000-7000 155-3540 |
|
Диапазон измерений суммарной активности, Бк: -а-канал -Р-канал |
0,01 - 104 0,1 - 104 |
|
Диапазон измерений внешнего излучения, с1: -а-канал -Р-канал |
0,1 - 105 0,1 -105 |
|
Диапазон измерений плотности потока с поверхности, минуем’2: -а-канал -р-канал |
0,6-6Ю6 0,6 -6-Ю6 |
|
Скорость счета импульсов фона, с1, не более: -а-канал -р-канал |
0,001 0,75 |
|
Чувствительность, Бк1 с*1, не менее: - к a-излучению (источник типа ЗП9) - к P-излучению (источник типа ЗСО) |
0,30 0,30 |
|
Время установления рабочего режима, мин, не более |
10 |
|
Время непрерывной работы радиометров, ч, не менее |
24 |
|
Нестабильность показаний за время непрерывной работы, %, не более |
3 |
|
Пределы допускаемой основной относительной погрешности при измерении суммарной альфа- и бета-активности счетных образцов на основе фильтров, суммарной альфа- и бета-активности «толстослойных» образцов, суммарной альфа- и бета-активности «тонкослойных» образцов, альфа- и бета-активности эталонных источников, % |
±20 |
|
Пределы допускаемой основной относительной погрешности при измерении плотности потока альфа- и бета-частиц, внешнего альфа- и бета-излучения, % |
±20 |
|
Пределы допускаемой дополнительной относительной погрешности при измерении скорости счета альфа-частиц при воздействии сопутствующего гамма-излучения с мощностью дозы 10 мкЗв/ч, % |
±5 |
|
Пределы допускаемой дополнительной относительной погрешности при измерении скорости счета альфа-частиц при воздействии сопутствующего бета-излучения источника 90Sr+90Y с внешним излучением не менее 3-103 с1, % |
±5 |
|
Пределы допускаемой дополнительной относительной погрешности при измерении скорости счета бета-частиц при воздействии сопутствующего гамма-излучения с мощностью дозы 10 мкЗв/ч, % |
±5 |
|
Пределы допускаемой дополнительной относительной погрешности при измерении скорости счета бета-частиц при воздействии сопутствующего альфа-излучения источника 239Ри с внешним излучением не менее 3-103 с'1, % |
О? --------U__цДд-пиааьм aeectol |
Лис'
средств измерений Республики Беларусь \Для документов/
Продолжение таблицы 3
|
Характеристика |
Значение |
|
Пределы допускаемой дополнительной относительной погрешности радиометров, %: -при изменении температуры окружающего воздуха в рабочем диапазоне температур относительно нормальных условий |
±10 |
|
-при изменении относительной влажности до 95 % при температуре 35 °C и более низких температурах относительно нормальных условий |
±10 |
|
-при воздействии постоянных магнитных полей и переменных полей сетевой частоты с напряженностью до 400 А/м |
±10 |
|
-при изменении напряжения питания от 195 до 253 В |
±5 |
|
Габаритные размеры радиометров, мм, не более |
250x270x479 |
|
Масса радиометров, кг, не более: -РКС-АТ1319 |
35 |
|
-РКС-АТ1319А |
12 |
|
-РКС-АТ1319В |
27 |
Знак утверждения типа
Знак утверждения типа наносится:
- на этикетку с липким слоем и ламинированием, расположенную на задней стенке корпуса радиометра;
- на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Комплект поставки радиометров приведен в таблице 4.
Таблица 4
|
Наименование,тип |
Обозначение |
Кол ИС ТИАЯ |
ичество на юлнение .412128.003 |
Примечание | |
|
— |
01 |
02 | |||
|
1 Радиометр РКС-АТ1319 |
ТИАЯ.412128.003 |
1 |
— |
— | |
|
2 Радиометр РКС-АТ1319А |
ТИАЯ.412128.003-01 |
— |
1 |
— | |
|
3 Радиометр РКС-АТ1319В |
ТИАЯ.412128.003-02 |
— |
— |
1 | |
|
4 Комплект принадлежностей |
ТИАЯ.412914.055 |
1 |
1 |
1 | |
|
5 Методика выполнения измерений МВИ.МН 5508-2016 |
ТИАЯ.412128.003 МИ1 |
1 |
1 |
1 |
Поставляется по заказу |
|
6 Методика выполнения измерений МВИ.МН 5509-2016 |
ТИАЯ.412128.003 МИ2 |
1 |
1 |
1 |
Поставляется по заказу |
|
7 Методика выполнения измерений МВИ.МН 5510-2016 |
ТИАЯ.412128.003 МИЗ |
1 |
1 |
1 |
Поставляется по заказу |
|
8 Руководство оператора «АТ1319» |
ТИАЯ.00230-01-34 |
1 |
— |
— |
/ ф А |
I осударственныи реестр I средств измерений / уРеспуСлиш БеларусьJ
\Для документов/ JJ
ст 6 Листов 7
ел г А
Продолжение таблицы 4
|
Наименование, тип |
Обозначение |
Количество на исполнение ТИАЯ.412128.003 |
Примечание | ||
|
— |
01 |
02 | |||
|
9 Руководство оператора «АТ1319А» |
ТИАЯ.00231-01-34 |
— |
1 |
— | |
|
10 Руководство оператора «АТ1319В» |
ТИАЯ.00232-01-34 |
— |
— |
1 | |
|
11 Руководство по эксплуатации |
ТИАЯ.412128.003 РЭ |
1 |
1 |
1 | |
|
12 Методика поверки МРБ МП.2556-2015 |
ТИАЯ.412121.003 МП |
1 |
1 |
1 | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100865348.036-2015 «Радиометры РКС-АТ1319. Технические условия».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
ГОСТ 17225-85 «Радиометры загрязненности поверхностей альфа- и бета-активными веществами. Общие технические требования и методы испытаний».
МРБ МП.2556-2015 «Радиометры РКС-АТ1319. Методика поверки».
МВИ.МН 5508-2016 «Методика выполнения измерений объемной суммарной альфа-активности и объемной суммарной бета-активности аэрозолей в воздухе с использованием радиометров типа РКС-АТ1319».
МВИ.МН 5509-2016 «Методика выполнения измерений плотности потока альфа-и бета-частиц на радиометрах типа РКС-АТ1319 при контроле радиоактивного загрязнения поверхностей методом мазков».
МВИ.МН 5510-2016 «Методика выполнения измерений объемной суммарной альфа- и бета-активности в питьевой воде с использованием радиометров типа РКС-АТ1319».
Заключение
Радиометры РКС-АТ1319 соответствуют требованиям ТУВУ 100865348.036-2015, ГОСТ 27451-87, ГОСТ 17225-85, ТР ТС 004/2011 и ТР ТС 020/2011 (декларация о соответствии ТС BY/112 11.01. ТР004 003 14465 действительна до 03.11.2020).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
