Гамма-радиометры РКГ-АТ1320
| Номер в ГРСИ РФ: | РБ 03 17 1511 18 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Радиометры |
| Производитель / заявитель: | УП "АТОМТЕХ", г. Минск |
Гамма-радиометры РКГ-АТ1320 (далее - радиометры) предназначены для измерения объемной (ОА) и удельной активности (УА) гамма-излучающих радионуклидов 1311, 134Cs, 137Cs, 40К, 226Ra, 232Th в воде, продуктах питания, кормах, почве, строительных материалах, промышленном сырье и других объектах окружающей среды.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 1511 18 |
| Наименование | Гамма-радиометры РКГ-АТ1320 |
| Год регистрации | 2018 |
| Номер сертификата | 11899 |
| Дата регистрации | 2018-08-30 |
| Срок действия | 2023-08-30 |
| Получатель сертификата | УП "АТОМТЕХ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП "АТОМТЕХ"
Адрес: 220005, г. Минск, ул. Гикало, 5
Контакты: (017)270-81-42 / (017)270-29-88, 288-29-88 / E-mail: info@atomtex.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 1100-2002 (изменение №1-4). |
Поверители
Скачать
|
Описание типа РБ 03 17 1511 18 [2013-10-30]
rb-03-17-1511-18_2013-10-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 1511 18 [2019-09-12]
rb-03-17-1511-18_2019-09-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 1511 18 [2018-11-21]
rb-03-17-1511-18_2018-11-21.pdf
|
Скачать |
Описание типа
Назначение
Гамма-радиометры РКГ-АТ1320 (далее - радиометры) предназначены для измерения объемной (ОА) и удельной активности (УА) гамма-излучающих радионуклидов 1311, 134Cs, 137Cs, 40К, 226Ra, 232Th в воде, продуктах питания, кормах, почве, строительных материалах, промышленном сырье и других объектах окружающей среды.
Радиометры выпускаются в четырёх модификациях: РКГ-АТ1320, РКГ-АТ1320А, РКГ-АТ1320В, РКГ-АТ1320С.
РКГ-АТ1320 измеряет ОА (УА) радионуклидов:
- 137Cs, 40К, 226Ra и 232Th - в сосуде Маринелли ёмкостью 1 л с объёмом пробы 1,0 л (геометрия измерения - “сосуд Маринелли (1,0 л)”);
- 137Cs и 40К - в плоском сосуде ёмкостью 0,5 л с объёмом пробы 0,5 л (геометрия измерения - плоский сосуд (0,5 л)), в плоском сосуде ёмкостью 0,1 л с объёмом пробы 0,1 л (геометрия измерения - плоский сосуд (0,1 л)).
РКГ-АТ1320А измеряет ОА (УА) радионуклидов:
- 137Cs и 40К, в сосуде Маринелли ёмкостью 1 л (геометрия измерения - сосуд Маринелли (1,0 л)), в плоском сосуде ёмкостью 0,5 л (геометрия измерения -плоский сосуд (0,5 л)), в плоском сосуде ёмкостью 0,1 л (геометрия измерения - плоский сосуд (0,1 л)).
РКГ-АТ1320В измеряет ОА (УА) радионуклидов:
- 137Cs и 40К в сосуде Маринелли ёмкостью 1 л с объёмом пробы 1,0 л (геометрия измерения - сосуд Маринелли (1,0 л)), в плоском сосуде ёмкостью 0,5 л (геометрия измерения - плоский сосуд (0,5 л)), в плоском сосуде ёмкостью 0,1 л с объёмом пробы 0,1 л (геометрия измерения - плоский сосуд (0,1 л));
- 137Cs и 40К - в пластмассовом ящике ёмкостью 10 л (380 х 280 х 100 мм) объёмом пробы 10,0 л (геометрия измерения - ящик (10 л)).
РКГ-АТ1320С измеряет ОА (УА) радионуклидов:
131l, 134Cs, 137Cs, 40К, 226Ra, 232Th- в сосуде Маринелли ёмкостью 1 л с объёмом пробы 1,0 л (геометрия измерения - сосуд Маринелли (1,0 л));
134Cs, 137Cs и 40К - в сосуде Маринелли ёмкостью 1 л с объёмом, пробы 0,5 л (геометрия измерения - сосуд Маринелли (0,5 л));
- 1311, 134Cs 137Cs и 40K - в плоском сосуде ёмкостью 0,5 л с объёмом пробы 0,5 л (геометрия измерения - плоский сосуд (0,5 л)) и в плоском сосуде ёмкостью 0,1 л с объёмом пробы 0,1 л (геометрия измерения - плоский сосуд (0,1 л)).
Радиометры относятся к стационарным средствам измерений спектрометрического типа и могут использоваться для радиоэкологического мониторинга в лабораториях радиационного контроля предприятий агропромышленного комплекса, лесного хозяйства, медицинских учреждений, строительных организаций и службами радиационной безопасности других министерств и ведомств.
Описание
Радиометры модификаций РКГ-АТ1320, РКГ-АТ1320А, РКГ-АТ1320В включают в себя: блок детектирования РКГ (БД), блок обработки информации (БОИ), блок защиты (БЗ) и адаптер сетевой (АС).
Принцип действия БД основан на использовании высокочувствительных методов радиометрии с применением сцинтилляционных детекторов и фотоэлектронных умножителей (ФЭУ).
БОИ состоит из устройства обработки информации (УОИ), блока клавиатуры и блока индикации и предназначен для управления режимами работы БД, вывода результатов измерений, формы спектра, меню режимов работы и сопутствующей информации.
БЗ предназначен для уменьшения влияния внешнего радиационного фона.
АС обеспечивает питание БД и БОИ.
Конструктивное отличие радиометра модификации РКГ-АТ1320С состоит в том, что в качестве БОИ используется персональный компьютер (ПК). Амплитуда импульсов, пропорциональная энергии гамма-излучения, преобразуется в цифровой код, который хранится в запоминающем устройстве (ЗУ) блока детектирования БДКГ-11С. Информация из ЗУ в реальном масштабе времени считывается и после обработки выводится на монитор ПК. Управление работой радиометра РКГ-АТ1320С и обработка спектров осуществляется программой «АТМА».

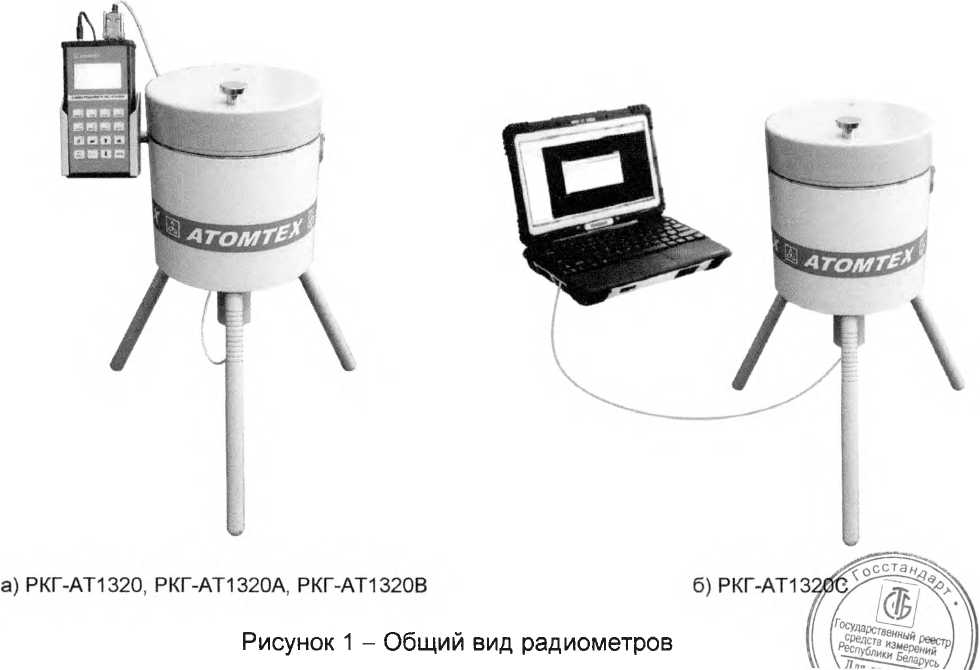

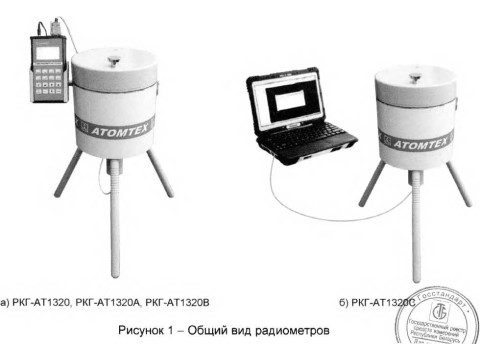

Общий вид радиометров представлен на рисунке 1.
Защита от несанкционированного доступа осуществляется пломбированием разрушающейся этикеткой блоков детектирования, входящих в состав радиометров.

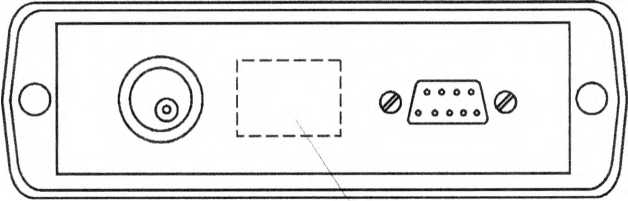

Схема с указанием мест нанесения знака поверки (клейма-наклейки) приведена на рисунках 2 и 3.
Место нанесения знака поверки (клейма-наклейки)
Рисунок 2 - Место нанесения знака поверки РКГ-АТ1320, РКГ-АТ1320А, РКГ-АТ1320В (торцевая поверхность БОИ)
Место нанесения знака поверки (клейма-наклейки)
Рисунок 3 - Место нанесения знака поверки РКГ-АТ1320С (блок детектирования гамма-излучения БДКГ-11С)
Программное обеспечение
Программное обеспечение (ПО) прибора состоит из встроенного и внешнего (прикладного).
Для проверки соответствия встроенного ПО необходимо проверить целостность пломб на устройствах, входящих в комплект поставки радиометров (БОИ, БД, адаптера USB-БД)
Прикладное ПО состоит из программы «АТМА». Программа «АТМА» предназначена для получения данных измерения объемной или удельной активности гамма-излучающих радионуклидов 131l, 134Cs, 137Cs, 40К, 226Ra, и 232Th в заданных геометриях измерения.
Для идентификации метрологически значимого прикладного ПО «АТМА» необходимо проверить соответствие значений контрольных сумм, рассчитанных по методу MD5 и указанных в таблице 1, с полученными при проверке. Расчёт контрольной суммы проводится стандартными средствами, например, TotalCommander, DoubleCommander
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
«АТМА» |
«ATMA_rus.exe» |
2.2.0.2 2.x.y.z* |
5a8686cf7b77aea0d9b001c028aa1402 |
MD5 |
|
* х = [от 1 до 9], у = [от 1 до 9], z = [от 1 до 99]. Текущий номер версии программы «АТМА» указан в разделе «Свидетельство о приёмке» РЭ. Цифровой идентификатор ПО дан только для версии 2.2.0.2 «АТМА rus.exe». | ||||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 2.
2
|
Характеристика |
Значение | |||
|
Диапазоны измерений ОА (УА) для РКГ-АТ1320, РКГ-АТ1320А, РКГ-АТ1320В для проб плотностью 1 г/см3, Бк/л (Бк/кг), радионуклидов: |
сосуд Маринелли (1.0 л) |
плоский сосуд (0,5 л) |
плоский сосуд (0,1 л) |
ящик (10 л) |
|
137Cs |
3,7- 1-Ю5 |
20-4-Ю5 |
50- 1 106 |
20- 1-Ю5 |
|
4°К |
50-2-104 |
200-2-Ю4 |
500-2-Ю4 |
100-2-Ю4 |
|
226Ra |
10- 1-104 |
— |
— |
— |
|
232Th |
10- 1-104 |
— |
— |
— |
|
Диапазоны измерений ОА (УА) для РКГ-АТ1320С (совместно с ПО «АТМА») для проб плотностью 1 г/см3, Бк/л (Бк/кг), радионуклидов: |
сосуд Маринелли (1,0 л) |
сосуд Маринелли (0,5 л) |
плоский сосуд (0,5 л) |
плоский сосуд (0,1 л) |
|
1311 |
3- 1-Ю5 |
- |
20-4-105 |
50-1-106 |
|
134Cs |
3-1-105 |
5-1-10 |
20 -4-105 |
50-1-106 |
|
137Cs |
3,7- 1-Ю5 |
5- 1-105 |
20-4-105 |
50-1-106 |
|
40К |
50-2-Ю4 |
70-2-104 |
200-2-104 |
500-2-104 |
|
226Ra |
10- 1-Ю4 |
— |
— |
- |
|
232Th |
10 - 1-Ю4 |
— |
—— |
— |
|
Пределы допускаемой основной относительной погрешности при измерении ОА (УА) радионуклидов 1311, 134Cs, 137Cs, ^К, 226Ra, |
± 20 % | |||
|
Коэффициент вариации, не более |
20% | |||
|
Чувствительность при измерении ОА (УА) для РКГ-АТ1320, РКГ-АТ1320А, РКГ-АТ1320В, (имп-л(кг))/(с-Бк), радионуклидов: |
сосуд Маринелли (1,0 л) |
плоский сосуд (0,5 л) |
плоский сосуд (0,1 л) |
ящик (10 л) |
|
137Cs |
(2,20±0,33)-10'2 |
(6 80±1,02)-103 |
(2,80±0,42)Ю'э |
(2,20±0,33)-10-2 |
|
40К |
(1,45+0.22)103 |
(4,54+0,68)-10‘4 |
(1,72+0,26)101 |
(1,45±0,22)-10э |
|
226Ra |
(5,45±0,82)-10-3 |
— |
— |
— |
|
232ТИ |
(4,60+0,69). 10'3 |
— |
— |
— |
|
Диапазон плотности пробы, обеспечиваемый радиометрами при измерении УА |
от 0,1 до 3,0 г/см3 | |||
[Государственный реестр| • средств измерений / ^Республики Беларусь)
|
Продолжение таблицы 2 | |||||||||
|
Характеристика |
Значение | ||||||||
|
Чувствительность при измерении ОА (УА) для РКГ-АТ1320С, (импл(кг))/(с-Бк), радионуклидов: |
сосуд Маринелли (1.0 л) |
сосуд Маринелли (0,5 л) |
плоский сосуд (0,5 л) |
плоский сосуд (0,1 л) | |||||
|
-nr,------------------------------- |
(5,28 ± 0,79)-10‘2 |
- |
(1,63 ± 0,24)-10'2 |
(6,7 ± 1,01)-103 | |||||
|
134Cs |
(2,43±0,36) Ю'2 |
(1,48 ± 0,22)-10'2 |
(7,5 ± 1.13)-10 э |
(3,1 ±0.47)-10'3 | |||||
|
13<Cs |
(2,20 ±0,33)- 10'2 |
(1,59 ± 0,24)-10'2 |
(6,80 ± 1,02)-10‘3 |
(2,80 ± 0,42)-10‘3 | |||||
|
40К |
(1,45 ±0,22)- 10'3 |
(9,3 ± 1,4) Ю' 4 |
(4,54 ± 0,68)10'4 |
(1,72 ± 0,26)10'4 | |||||
|
22eRa |
(5,45 ±0,82)- 10'3 |
— |
— |
— | |||||
|
232Th |
(4,60 ±0,69)- 10'3 |
— |
— |
- | |||||
|
Измерение и накопление аппаратурных спектров: | |||||||||
|
-для радиометров РКГ-АТ1320, РКГ-АТ1320А, РКГ-АТ1320В |
в диапазоне каналов от 0 до 511 | ||||||||
|
-для радиометров РКГ-АТ1320С |
в диапазоне каналов от 0 д |
о 1023 | |||||||
|
Скорость счёта фоновых импульсов при внешнем фоне гамма-излучения не более 0,2 мкЗв/ч, имп-с, не более, для геометрии измерения: |
Окно 1311 |
Окно 134Cs |
Окно 137Cs |
Окно 40К |
Окно 226Ra |
Окно 232Th | |||
|
- сосуд Маринелли (1,0 л), сосуд Маринелли (0,5 л), плоский сосуд (0,5 л), плоский сосуд (0,1 л); |
6,0 |
1,5 |
2,0 |
1,2 |
0,3 |
0,15 | |||
|
- ящик (10 л) |
— |
— |
8 |
3,5 |
— |
— | |||
|
Минимальная измеряемая активность при продолжительности измерения 1 ч и статистической погрешности 50 %, Бк/л (Бк/кг): |
1311 1 |
134Cs |
137Cs |
40К |
22SRa |
232Th | |||
|
- сосуд Маринелли (1,0 л) - сосуд Маринелли (0,5 л) |
.....4........ — |
4 8 |
5,7 8 |
78 110 |
12,0 — |
10,4 — | |||
|
- плоский сосуд (0,5 л) |
20 |
20 |
20 |
260 |
— |
— | |||
|
- сосуд Дента (0,1 л) |
50 |
50 |
52 |
690 |
- |
““ | |||
|
- ящик (10 л) |
— |
— |
17 |
120 |
““ |
- | |||
|
Коэффициент перехода от активности источников 137Cs типа ОСГИ-3 в диапазоне от 102 до 105 Бк, к показаниям радиометра в единицах ОА для 137Cs: | |||||||||
|
- сосуд Маринелли (1,0 л): | |||||||||
|
- геометрия 3 |
10,3 ± 1,03 | ||||||||
|
- геометрия 3 для РКГ-АТ1320С |
8,5 ±0,85 | ||||||||
|
- геометрия 2 |
4,80 ± 0,48 | ||||||||
|
- геометрия 2 для РКГ-АТ1320С |
4,1 ± 0,41 | ||||||||
|
- геометрия 1 |
1,40 ±0,14 | ||||||||
|
- сосуд Маринелли (0,5 л) геометрия 1 для РКГ-АТ1320С |
0,91 ±0,09 | ||||||||
|
- плоский сосуд (0,5 л) геометрия 1 |
0,44 ± 0,04 | ||||||||
|
- сосуд Дента (0,1 л) геометрия 1 |
0,18 ± 0,02 | ||||||||
|
- ящик (10 л) геометрия 2 для РКГ-АТ1320В |
4,80 ±0,48 // ,/Г \Х | ||||||||
Продолжение таблицы 2
|
Характеристика |
Значение |
|
Диапазон энергий регистрируемого гамма-излучения |
от 50 до 3000 кэВ |
|
Нестабильность показаний за время непрерывной работы |
не более 3 % |
|
Пределы допускаемой относительной погрешности характеристики преобразования радиометров РКГ-АТ1320С |
не более 1 % |
|
Относительное энергетическое разрешение для гамма-излучения радионуклида 137Cs с энергией 662 кэВ радиометров РКГ-АТ1320С |
не более 8 % |
|
Радиометры устойчивы к воздействию: | |
|
- температуры окружающего воздуха в диапазоне: |
от 0 °C до 40 °C |
|
- относительной влажности воздуха: при температуре 30 °C и более низких температурах без конденсации влаги |
до 75 % |
|
- атмосферного давления в диапазоне |
от 84 до 106,7 кПа |
|
- постоянного магнитного поля напряженностью |
до 40 А/м |
|
Пределы допускаемой дополнительной относительной погрешности при измерении ОА (УА): | |
|
- при изменении температуры окружающего воздуха от нормальных условий (20 ± 5) °C |
±3 % |
|
- при изменении напряжения питания от номинального значения 230 В до предельных 230 (+23; -35) В |
± 3 % |
|
- при изменении напряженности постоянного магнитного поля до 40 А/м |
± 3 % |
|
Масса радиометров и их составных частей, не более: | |
|
- радиометр в комплекте с составными частями |
130 кг |
|
- составные части: | |
|
- блок детектирования РКГ |
2 кг |
|
- блок детектирования БДКГ-11С |
2 кг |
|
- блок обработки информации |
1 кг |
|
- блок защиты |
125 кг |
|
- сетевой адаптер |
1 кг |
|
- адаптер USB-БД |
0,1 кг |
|
Габаритные размеры составных частей радиометров, не более: | |
|
- блок детектирования РКГ |
097,5 х 316 мм |
|
- блок детектирования БДКГ-11С |
097,5 х 313 мм |
|
- блок обработки информации |
106 х 206 х 35 мм |
|
- блок защиты |
0600 х 700 мм |
|
- сетевой адаптер |
100 х 85 х 60 мм |
|
- адаптер USB-БД |
95 х 51 х 33 мм |
Знак утверждения типа
Знак утверждения типа наносится:
- на этикетку, расположенную на задней стенке корпуса БОИ радиометров РКГ-АТ1320, РКГ-АТ1320А, РКГ-АТ1320В методом печати на лазерном принтере:
- на этикетку, расположенную на боковой поверхности корпуса БЗ радиометра РКГ-АТ1320С методом офсетной печати;
- на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Комплект поставки радиометров указан в таблице 3.
Таблица 3
|
Наименование,тип |
Количество |
Примечание |
|
Радиометры РКГ-АТ1320, РКГ-АТ1320А, РКГ-АТ1320В | ||
|
1 Блок детектирования РКГ |
1 | |
|
2 Блок защиты |
1 | |
|
3 Блок обработки информации |
1 | |
|
4 Адаптер сетевой |
1 |
Тип SA110R-12GS |
|
5 Программное обеспечение «АТМА» |
1 |
По заказу. Поставляется на внешнем носителе данных |
|
6 Руководство оператора «АТМА» |
1 |
По заказу |
|
7 Комплект принадлежностей |
1 | |
|
8 Комплект принадлежностей для поверки |
1 |
По заказу |
|
9 Комплект принадлежностей для подключения к USB-порту ПК |
1 |
По заказу |
|
10 Методика выполнения измерений МВИ.МН 4779-2013 |
1 | |
|
11 Методика поверки МП.МН 1100-2002 |
1 | |
|
12 Руководство по эксплуатации |
1 | |
|
Радиометр РКГ-АТ1320С | ||
|
1 Блок детектирования БДКГ-11С |
1 | |
|
2 Блок защиты |
1 | |
|
3 Программное обеспечение «АТМА» |
1 |
Поставляется на внешнем носителе данных |
|
4 Руководство оператора «АТМА» |
1 | |
|
5 Комплект принадлежностей |
1 | |
|
6 Комплект принадлежностей для поверки |
1 |
По заказу |
|
7 Методика выполнения измерений МВИ.МН 4779-2013 |
1 | |
|
8 Методика поверки МП.МН 1100-2002 |
1 | |
|
9 Руководство по эксплуатации |
1 | |
|
Примечание - Персональный компьютер входит в состав комплекта принадлежностей и поставляется по заказу потребителя | ||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 100865348.005-2002 «Гамма-радиометры РКГ-АТ1320. Технические условия»;
ГОСТ 17209-89 «Средства измерений объёмной активности радирнуклидов в
------------- .....— м KOTnnui urnklTaUUU»' \Для документов/ //
ГОСТ 23923-89 «Средства измерений удельной активности радионуклида. Общие технические требования и методы испытаний»;
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
МП.МН 1100-2002 «Гамма-радиометры РКГ-АТ1320. Методика поверки».
Заключение
Гамма-радиометры РКГ-АТ1320 соответствуют требованиям ТУ РБ 100865348.005-2002, ГОСТ 17209-89, ГОСТ 23923-89, ГОСТ 27451-87, ТР ТС 004/2011 и ТР ТС 020/2011 (декларация о соответствии регистрационный номер ЕАС № BY/112 11.01. ТР004 003 29342 действительна по 05.10.2023).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации №BY 112.02.1.0.0025.
Другие Радиометры
