Установки радиометрические контрольные РЗБ-05Д

Назначение

Установки радиометрические контрольные РЗБ-05Д (далее - установки) предназначены для измерения плотности потока альфа-, бета-излучений, а также сигнализации о превышении установленных предельно допустимых значений плотности потока (далее порогов) загрязненности поверхности рук, ног (обуви), спецодежды персонала альфа- и бета-активными веществами.

Описание

Принцип действия установок основан на преобразовании потоков бета- и альфа- частиц в электрические импульсы и измерении скорости счета импульсов, поступающих от детекторов.

Установки (рисунок 1) состоят из устройства детектирования загрязненности рук бета-активными веществами со встроенным устройством обработки и отображения полученной информации - узел «Руки», устройства детектирования загрязненности ног (обуви) бета-активными веществами - узел «Ноги» и выносного блока детектирования БДЗА-96 загрязненности альфа-активными веществами.

Все детекторы в узлах «Руки» и «Ноги» представляют собой газоразрядные счетчики Гейгера-Мюллера «Бета-2», выносной блок детектирования БДЗА-96 изготовлен на основе сцинтиллятора.

Панель индикации и управления предназначена для вывода результатов измерений, просмотра установленных параметров, настройки и поверки установки.

КОНТРОЛЬНАЯ

ноги

УСТАНОВКА «РЗБ-05Д»

РУКИ

ПОРОГ ФОН ТЕС1

Установки выпускаются следующих модификаций:

РЗБ-05Д-01 Установка радиометрическая контрольная РЗБ-05Д для определения уровня загрязненности поверхности рук, ног (обуви) и спецодежды персонала бета-активными веществами в напольном варианте исполнения с выносным блоком детектирования загрязненности альфа-активными веществами.

РЗБ-05Д-02 Установка радиометрическая контрольная РЗБ-05Д для определения уровня загрязненности поверхности рук, ног (обуви) и спецодежды персонала бета-активными веществами в напольном варианте исполнения.

РЗБ-О5Д-ОЗ Установка радиометрическая контрольная РЗБ-05Д для определения уровня загрязненности поверхности рук и спецодежды персонала бета-активными веществами в настольном варианте исполнения с выносным блоком детектирования загрязненности альфа-активными веществами.

РЗБ-05Д-04 Установка радиометрическая контрольная РЗБ-05Д для определения уровня загрязненности поверхности рук и спецодежды персонала бета-активными веществами в настольном варианте исполнения.

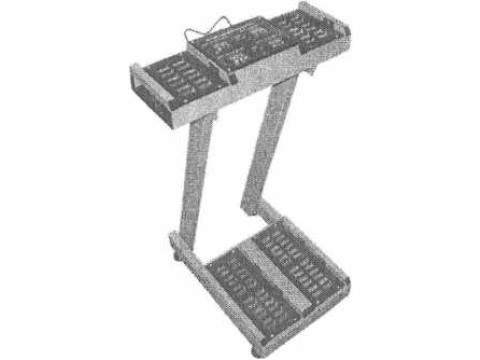

Внешний вид контрольной установки РЗБ-05Д-02 представлен на рисунке.

Программное обеспечение

Программное обеспечение установки представляет собой встроенное ПО, предназначенное для приема, обработки и выдачи оператору на блок индикации (БИ) измерительной информации в виде световых сигналов «ЧИСТО» и «ГРЯЗНО» при превышении заданных порогов (допустимых значений) плотности потока альфа-, бета-излучений контролируемых объектов. ПО позволяет авторизованному пользователю вводить (корректировать) настроечные и калибровочные коэффициенты, а также пороговые значения измеряемых плотностей потока излучений.

Настроечные и калибровочные коэффициенты, а также пороговые значения измеряемых плотностей потока излучений записываются в энергонезависимую память ЦПУ.

Программа микроконтроллера и база данных Flash памяти ЦПУ установки защищены от несанкционированной записи/считывания. Доступ к данным памяти имеет только авторизованный пользователь.

Идентификационные данные отсутствуют.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 — А.

Технические характеристики

Диапазон измерений плотности потока, минуем " бета-излучения альфа-излучения

от 10 до 9999 от 1 до 9999

Пределы допускаемой основной относительной погрешности измерения плотности потока бета-излучения

альфа-излучения

Пределы допускаемой дополнительной относительной погрешности измерения при изменении температуры окружающего воздуха относительно показаний в нормальных условиях, %

Диапазон средних (граничных) энергий регистрируемого спектра бета-излучения, МэВ

Диапазон установки порогов срабатывания тревожной сигнализации, мин‘'см'2

бета-излучения

альфа-излучения

Дискретность установки порогов во всем диапазоне измерения, минуем'2

Энергетическая зависимость отличается от типовой, %, не более

Эффективность регистрации бета-излучения

по нуклидам 90Sr - 90Y, %

Эффективность регистрации альфа-излучения, по нуклидам, %;

239Ри

234и

2J8U

Уровень собственного фона, мин'1 см'2

бета-излучения

альфа-излучения

Предельно допустимое облучение, мЗв

Допустимое значение МЭД фонового гамма-излучения, мкЗв-ч’1

Время одной экспозиции, с, не более

Время установления рабочего режима, мин, не более

Время непрерывной работы, ч, не менее

Нестабильность показаний за 24 ч непрерывной работы, %, не превышает

Питание осуществляется от сети переменного тока напряжением, В частотой, Гц

Потребляемая мощность, В-A, не более

Габаритные размеры, (ДхЩхВ), мм, не более:

РЗБ-05Д-01, РЗБ-05Д-02

РЗБ-О5Д-ОЗ, РЗБ-05Д-04

Масса, кг, не более:

РЗБ-05Д-01, РЗБ-05Д-02

+(20 +200/Рр) %, где Рр - безразмерная величина, численно равная значению измеренной величины плотности потока бета -частиц ±(20 +20/Ра) %,

где Ра - безразмерная величина, численно равная значению измеренной величины плотности потока альфа-частиц ±10

от 0,08 до 1,5 (от 0,2 до 3,5)

от 10 до 9900 от 1 до 9900

1

+10

от 40 до 60

от 30 до 40

от 20 до 30

от 10 до 20

15

1

18

от 0,1 до 10 32с

5

24

±10

от 187 до 242

от 49 до 51

20

750x740x1180 740x400x190

45,0

РЗБ-О5Д-ОЗ, РЗБ-05Д-04

Средняя наработка на отказ, ч, не менее

Средний срок службы, лет, не менее

Рабочие условия эксплуатации

температура окружающего воздуха, °C влажность окружающего воздуха, % атмосферное давление, кПа

Лист № 4

Всего листов 5 12,0 10000 6

от минус 10 до +50 до 95 при + 35 °C от 84,0 до 106,7

Знак утверждения типа

Знак утверждения типа наносится на табличку, расположенную на панели корпуса фотоспособом, на руководство по эксплуатации ФВКМ.412125.001РЭ и паспорт ФВКМ.412125.001 ПС - типографским способом.

Комплектность

Поверка

осуществляется в соответствии с разделом «Методика поверки» руководства по эксплуатации ФВКМ.412125.001РЭ, утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 20.12.01.

Основное поверочное оборудование:

- рабочий эталон 2-го разряда 9(>Sr - 90У типа 6СО. Доверительна погрешность не более ±7 % (Р=0,95);

- рабочий эталон 2-го разряда 239Ри типа 5П9. Доверительна погрешность не более ±7 % (Р—0,95).

Сведения о методах измерений

ФВКМ.412125.001 РЭ Установки радиометрические контрольные РЗБ-05Д. Руководство по эксплуатации.

Нормативные документы

ГОСТ 8.033-96. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические условия.

Лист № 5

Всего листов 5

ТУ 4362-011-31867313-01. Установки радиометрические контрольные РЗБ-05Д. Технические условия.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
