Радиометры РКС-АТ1329
| Номер в ГРСИ РФ: | РБ 03 17 6628 18 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Радиометры |
| Производитель / заявитель: | УП "АТОМТЕХ", г. Минск |
Радиометры РКС-АТ1329 (далее - радиометры) предназначены для измерений:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 6628 18 |
| Наименование | Радиометры РКС-АТ1329 |
| Год регистрации | 2018 |
| Номер сертификата | 11832 |
| Дата регистрации | 2018-07-31 |
| Срок действия | 2023-07-31 |
| Получатель сертификата | УП "АТОМТЕХ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП "АТОМТЕХ"
Адрес: 220005, г. Минск, ул. Гикало, 5
Контакты: (017)270-81-42 / (017)270-29-88, 288-29-88 / E-mail: info@atomtex.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2802-2018. |
Поверители
Скачать
|
Описание типа РБ 03 17 6628 18 [2020-04-17]
rb-03-17-6628-18_2020-04-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 6628 18 [2019-01-28]
rb-03-17-6628-18_2019-01-28.pdf
|
Скачать |
Описание типа
Назначение
Радиометры РКС-АТ1329 (далее - радиометры) предназначены для измерений:
- суммарной альфа-активности счетных образцов;
- суммарной бета-активности счетных образцов;
- активности, плотности потока, внешнего альфа-излучения и/или бета-излучения источников типа 1П9, 2П9, ЗП9, 1С0, 2С0, ЗСО.
Радиометры предназначены для эксплуатации в лабораторных условиях и могут применяться службами радиационной безопасности; на предприятиях, применяющих источники ионизирующего излучения; для контроля уровней облучения персонала, работающего с источниками ионизирующего излучения; для контроля объектов окружающей среды.
Описание
Принцип действия радиометров основан на использовании интеллектуальных сцинтилляционных блоков детектирования альфа-излучения и бета-излучения.
Радиометры имеют три модификации: РКС-АТ1329, РКС-АТ1329А, РКС-АТ1329В.
Для регистрации альфа-излучения и/или бета-излучения в составе радиометра РКС-АТ1329 используется блок детектирования альфа-бета-излучения БДКС-07, выполненный с применением сцинтилляционного «фосвич»-детектора (пластмассовый сцинтилляционный детектор диаметром 60 мм и высотой 1 мм с нанесенным слоем ZnS(Ag)). Для регистрации альфа-излучения в радиометре РКС-АТ1329А используется блок детектирования альфа-излучения БДКА-07, выполненный с применением сцинтилляционного детектора ZnS(Ag) диаметром 60 мм. Для регистрации бета-излучения в радиометре РКС-АТ1329В используется блок детектирования бета-излучения БДКБ-07, выполненный с применением пластмассового сцинтилляционного детектора диаметром 60 мм и высотой 1 мм.
Алгоритм работы радиометра обеспечивает непрерывность процесса измерения, вычисление «скользящих» средних значений и оперативное представление получаемой информации на экране ПК, статистическую обработку результатов измерений и оценку статистических флуктуаций в темпе поступления сигналов от детектора.
Для повышения стабильности измерений в блоках детектирования применена система светодиодной стабилизации измерительного тракта, которая одновременно обеспечивает проверку работоспособности всего тракта в процессе работы.
Радиометр модификации РКС-АТ1329 предназначен для измерений:
- суммарной альфа-активности и/или суммарной бета-активности счетных образцов на основе аэрозольных аналитических фильтров типа АФА-РСП (далее - фильтры);
- суммарной альфа-активности и/или суммарной бета-активности «толстослойных» счетных образцов, приготовленных из вещества пробы (например, путем выпаривания либо любым другим методом, обеспечивающим получение «толстого» образца);
- суммарной альфа-активности и/или суммарной бета-активности «тонкослойных» счетных образцов, приготовленных из вещества пробы (например, путем электролитического осаждения);
- плотности потока альфа-частиц и/или плотности потока бета-частиц с загрязненных поверхностей путем измерения счетных образцов, приготовленных из тампонов (ваты, марли, фильтровальной бумаги) для снятия мазка с загрязненных радиоактивными веществами поверхностей;
- активности, внешнего альфа-излучения и/или бета-излучения источников типа 1П9, 2П9, ЗП9, 1С0, 2С0, ЗСО.
Радиометр модификации РКС-АТ1329А предназначен для измерений:
- суммарной альфа-активности счетных образцов на основе фильтров;
- суммарной альфа-активности «толстослойных» счетных образцов, приготовленных из вещества пробы (например, путем выпаривания либо любым другим методом, обеспечивающим получение «толстого» образца);
- суммарной альфа-активности «тонкослойных» счетных образцов, приготовленных из вещества пробы (например, путем электролитического осаждения);
- плотности потока альфа-частиц с загрязненных поверхностей путем измерения счетных образцов, приготовленных из тампонов (ваты, марли, фильтровальной бумаги) для снятия мазка с загрязненных радиоактивными веществами поверхностей;
- активности, внешнего альфа-излучения источников типа 1П9, 2П9, ЗП9.
Радиометр модификации РКС-АТ1329В предназначен для измерений:
- суммарной бета-активности счетных образцов на основе фильтров;
- суммарной бета-активности «толстослойных» счетных образцов, приготовленных из вещества пробы (например, путем выпаривания либо любым другим методом, обеспечивающим получение «толстого» образца);
- суммарной бета-активности «тонкослойных» счетных образцов, приготовленных из вещества пробы (например, путем электролитического осаждения);
- плотности потока бета-частиц с загрязненных поверхностей путем измерения счетных образцов, приготовленных из тампонов (ваты, марли, фильтровальной бумаги) для снятия мазка с загрязненных радиоактивными веществами поверхностей;
- активности, внешнего бета-излучения источников типа 1 СО, 2С0, ЗСО.

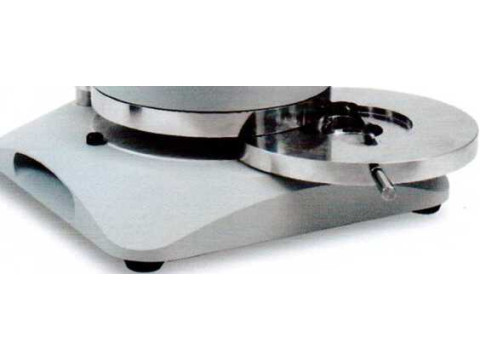

Общий вид радиометров приведен на рисунке 1.
I
Рисунок 1

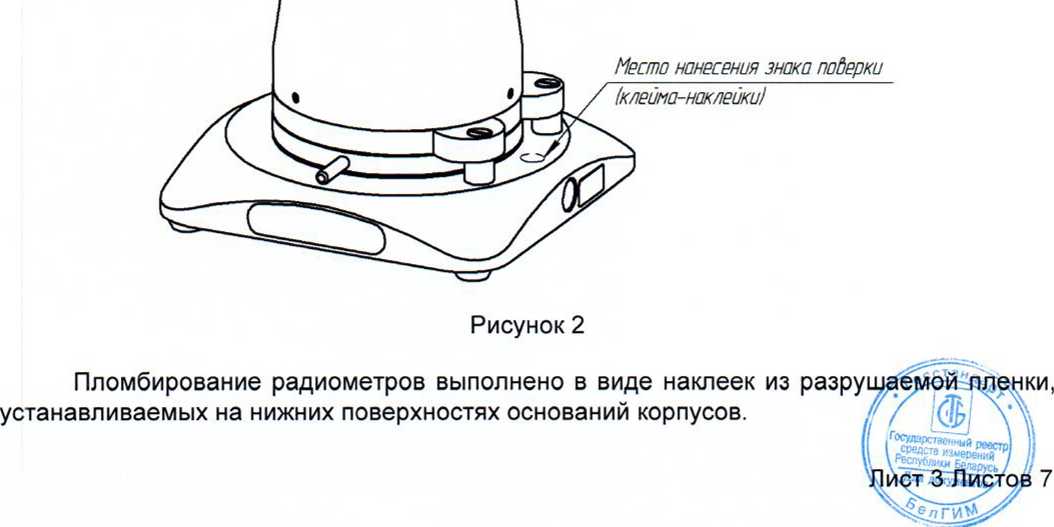

Место нанесения знака поверки (клейма-наклейки) приведено на рисунке 2.
Программное обеспечение (ПО) радиометров состоит из встроенного и внешнего (прикладного).
Встроенное ПО устанавливается на стадии производства в блоки детектирования. Доступа к цифровому идентификатору ПО нет. Изменение ПО невозможно без применения специализированного оборудования изготовителя.
Внешнее ПО состоит из программы «АТ1329», устанавливаемой на персональный компьютер, и предназначено для управления радиометрами. Внешнее ПО является метрологически значимым.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные метрологически значимого внешнего ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AT1329.exe |
|
Номер версии (идентификационный номер) ПО |
1.0.1.4; 1.x.y.z* |
|
Цифровой идентификатор ПО (MD5) |
86bf6bd7e0c359111c436c430cae87f8** |
|
* х, у, z - составная часть номера версии ПО: х, у, z принимают равными от 0 до 99. * * Цифровой идентификатор относится к версии ПО 1.0.1.4. | |
|
Примечание - Идентификационные данные версии ПО 1 .x.y.z заносят в раздел «Свидетельство о приемке» руководства по эксплуатации и в протокол поверки. | |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики радиометров приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон энергий регистрируемых частиц, кэВ: | |
|
-a-канал (РКС-АТ1329, РКС-АТ1329А) |
3000 - 7000 |
|
-P-канал (РКС-АТ1329, РКС-АТ1329В) |
155-3540 |
|
Диапазон измерений суммарной активности, Бк: | |
|
-a-канал (РКС-АТ1329, РКС-АТ1329А) |
0,01 - 104 |
|
-p-канал (РКС-АТ1329, РКС-АТ1329В) |
0,1 - 104 |
|
Диапазон измерений внешнего излучения, с’1: | |
|
-a-канал (РКС-АТ1329, РКС-АТ1329А) |
0,1 -105 |
|
-p-канал (РКС-АТ1329, РКС-АТ1329В) |
0,1 - 10s |
|
Диапазон измерений плотности потока, мин’1-см‘2: | |
|
-a-канал (РКС-АТ1329, РКС-АТ1329А) |
0,6-6-Ю6 |
|
-p-канал (РКС-АТ1329, РКС-АТ1329В) |
0,6-6-106 |
|
Скорость счета импульсов, обусловленная фоном гамма-излучения, с1, не более: | |
|
-a-канал (РКС-АТ1329, РКС-АТ1329А) |
0,001 |
|
-P-канал (РКС-АТ1329, РКС-АТ1329В) |
/0,750 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
Чувствительность, Бк1 с1, не менее: | |
|
-к a-излучению (источниктипа ЗП9) (РКС-АТ1329, РКС-АТ1329А) |
0,30 |
|
-к 3-излучению (источник типа ЗСО) (РКС-АТ1329, РКС-АТ1329В) |
0,30 |
|
Время установления рабочего режима, мин, не более |
10 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Нестабильность показаний, %, не более |
3 |
|
Пределы допускаемой основной относительной погрешности при измерении суммарной альфа-активности и/или суммарной бета-активности счетных образцов на основе фильтров, суммарной альфа-активности и/или суммарной бета-активности «толстослойных» образцов, суммарной альфа-активности и/или суммарной бета-активности «тонкослойных» образцов, альфа-активности и/или бета-активности эталонных источников, % |
±20 |
|
Пределы допускаемой основной относительной погрешности при измерении плотности потока альфа-частиц и/или плотности потока бета-частиц, внешнего альфа-излучения и/или внешнего бета-излучения, % |
±20 |
|
Пределы допускаемой дополнительной относительной погрешности при измерении внешнего альфа-излучения при воздействии сопутствующего гамма-излучения с мощностью дозы 10 мкЗв/ч, % |
±2 |
|
Пределы допускаемой дополнительной относительной погрешности при измерении внешнего альфа-излучения при воздействии сопутствующего бета-излучения источника 90Sr+90Y с внешним излучением не менее 3-103 с1, % |
±2 |
|
Пределы допускаемой дополнительной относительной погрешности при измерении внешнего бета-излучения при воздействии сопутствующего гамма-излучения с мощностью дозы 10 мкЗв/ч, % |
±5 |
|
Пределы допускаемой дополнительной относительной погрешности при измерении внешнего бета-излучения при воздействии сопутствующего альфа-излучения источника 239Ри с внешним излучением не менее 3-103 с1, % |
±5 |
|
Пределы допускаемой дополнительной относительной погрешности, %: | |
|
-при изменении температуры окружающего воздуха в диапазоне от минус 20 °C до плюс 50 °C относительно нормальных условий |
±10 |
|
-при воздействии относительной влажности воздуха до 95 % при температуре 35 °C и более низких температурах без конденсации влаги |
±5 |
|
-при воздействии постоянных магнитных полей и переменных полей сетевой частоты напряженностью до 400 А/м |
±10 |
|
-при изменении напряжения питания от 195 до 253 В относительно номинального значения 230 В |
±5 |
|
Габаритные размеры, мм, не более |
230x230x290 |
|
Масса, кг, не более: | |
|
-РКС-АТ1329 |
22 |
|
-РКС-АТ1329А | |
|
-РКС-АТ1329В |
7 1®22Д |
-’WP.-gE'-ffMW pffiCTpl---U---------------
среде’» «пмеэений / /'
гбслу.'лики Беларусь / //
Лист 5 Листов 7
Знак утверждения типа
Знак утверждения типа наносится на пленке с липким слоем и ламинированием, расположенной на задней стенке корпуса радиометра, и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Комплект поставки радиометров приведен в таблице 3.
Таблица 3
|
Наименование, тип |
Обозначение |
Кол ИС ТИАЯ |
/1чество на юлнение .412128.004 |
Примечание | |
|
— |
01 |
02 | |||
|
1 Радиометр РКС-АТ1329 |
ТИАЯ.412128.004 |
1 |
— |
— | |
|
2 Радиометр РКС-АТ1329А |
ТИАЯ.412128.004-01 |
— |
1 |
— | |
|
3 Радиометр РКС-АТ1329В |
ТИАЯ.412128.004-02 |
— |
— |
1 | |
|
4 Компьютер персональный |
— |
1 |
1 |
1 |
По заказу |
|
5 Кабель USB |
ТИАЯ.685621.427 |
1 |
1 |
1 | |
|
6 Программа «АТ1329» |
ТИАЯ.00371-01 |
1 |
1 |
1 |
На внешнем носителе данных |
|
7 Программа «АТ1329». Руководство оператора |
ТИАЯ.00371-01 34 |
1 |
1 |
1 | |
|
8 Комплект принадлежностей |
ТИАЯ.412914.069 |
1 |
1 |
1 | |
|
9 Методика выполнения измерений |
МВИ.МН 6097-2018 |
1 |
1 |
1 | |
|
10 Методика выполнения измерений |
МВИ.МН 6098-2018 |
1 |
1 |
1 | |
|
11 Методика выполнения измерений |
МВИ.МН 6099-2018 |
1 |
1 |
1 | |
|
12 Методика поверки |
МРБ МП.2802-2018 |
1 |
1 |
1 | |
|
13 Руководство по эксплуатации |
— |
1 |
1 |
1 | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100865348.043-2018 «Радиометры РКС-АТ1329. Технические условия».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
МРБ МП.2802-2018 «Радиометры РКС-АТ1329. Методика поверки».
МВИ.МН 6097-2018 «Плотность потока альфа-частиц и плотность потока бета-частиц. Методика выполнения измерений при контроле радиоактивно^ загрязнения поверхностей методом мазков с использованием радиометров типа РКС-АТ1329».\
’лГИч
истов 7
МВИ.MH 6098-2018 «Объемная суммарная альфа-активность и объемная суммарная бета-активность радионуклидов в питьевой воде. Методика выполнения измерений с использованием радиометров типа РКС-АТ1329».
МВИ.МН 6099-2018 «Объемная суммарная альфа-активность и объемная суммарная бета-активность аэрозолей в воздухе. Методика выполнения измерений с использованием радиометров типа РКС-АТ1329».
Заключение
Радиометры РКС-АТ1329 соответствуют требованиям ТУВУ 100865348.043-2018, ГОСТ 27451-87, ГОСТ 17225-85, ТР ТС 004/2011 и ТР ТС 020/2011 (регистрационный номер декларации о соответствии ЕАЭС № BY/112 11.01. ТР020 003 28737, срок действия декларации о соответствии до 28.08.2023).
Межповерочный интервал: не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025.
