Трансформаторы напряжения индуктивные маслонаполненные VPU
| Номер в ГРСИ РФ: | РБ 03 13 5827 15 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Koncar-Instrument transformers Inc.", Хорватия |
|
Описание типа РБ 03 13 5827 15 [2016-01-25]
rb-03-13-5827-15_2016-01-25.pdf
|
Скачать |
Трансформаторы напряжения индуктивные маслонаполненные VPU (далее -трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц и номинальным напряжением до 330 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5827 15 |
| Наименование | Трансформаторы напряжения индуктивные маслонаполненные VPU |
| Год регистрации | 2015 |
| Номер сертификата | 10025 |
| Дата регистрации | 2015-10-14 |
| Срок действия | 2020-10-14 |
| Получатель сертификата | фирма "TBEA KONCAR (Shenyang) Instrument Transformer Co., Ltd", Китай (CN) |
Производитель / Заявитель
фирма "TBEA KONCAR (Shenyang) Instrument Transformer Co., Ltd"
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Трансформаторы с номинальным напряжением свыше 220 кВ метрологически не обеспечены на территории Республики Беларусь (НТК №10-15). |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011. |
| Признание поверки | Временно до создания технической базы в Республике Беларусь, для метрологически необеспеченных исполнений трасформаторов, признавать первичную и периодическую поверку, проводимую специалистами государственной метрологической службы Республики Беларусь на базе фирмы-изготовителя (НТК №10-15). |
Поверители
Скачать
|
Описание типа РБ 03 13 5827 15 [2016-01-25]
rb-03-13-5827-15_2016-01-25.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения индуктивные маслонаполненные VPU (далее -трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц и номинальным напряжением до 330 кВ.
Трансформаторы применяются в энергетике в распределительных установках высокого напряжения, схемах измерения, учета электроэнергии.
Описание
Принцип действия трансформаторов основан на преобразовании измеряемых напряжений, протекающих по первичной обмотке в напряжения, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.
Трансформаторы напряжения индуктивные маслонаполненные VPU являются однофазными трансформаторами с бумажно-масляной изоляцией и фарфоровой оболочкой.
Вывод первичной обмотки расположен в верхней части трансформатора и проходит через защитный кожух, герметичный сильфон и фарфоровую оболочку, заполненную трансформаторным маслом. Изоляция трансформатора выполнена из трансформаторной бумаги, высушенной под вакуумом и пропитанная трансформаторным маслом.
В верхней части фарфоровой оболочки трансформатора установлен герметичный сильфон, к которому прикреплен индикатор уровня масла. Сверху сильфон закрыт защитным кожухом из нержавеющей стали. В кожухе имеется смотровое окошко с нижним и верхним пределами уровня масла в трансформаторе. Через данное окошко по положению индикатора можно контролировать уровень масла в трансформаторе при изменении температуры окружающей среды. В нижней части трансформатора установлен дренажный клапан, необходимый для слива, заполнения и снятия проб масла. Для вторичных выводов блока трансформатора в конструкции предусмотрена герметичная клеммная коробка.
Основание трансформатора имеет элементы крепления трансформатора на месте
эксплуатации.

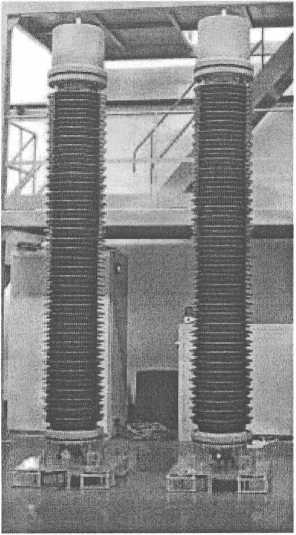

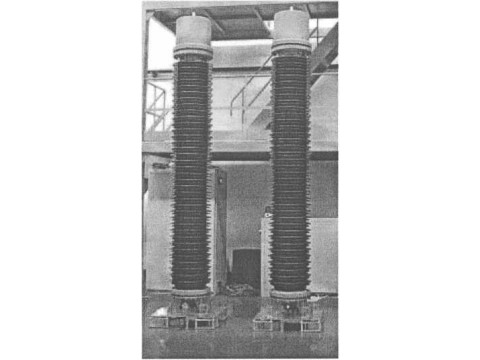

Внешний вид трансформаторов приведен на рисунке 1.
Лист 1 из 5
Пример обозначения трансформаторов напряжения индуктивных маслонаполненных VPU
VPU-363
Наибольшее рабочее напряжение, кВ
Трансформатор напряжения
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.

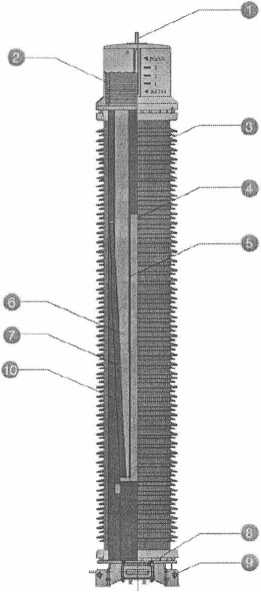

Рисунок 1 Внешний вид трансформаторов напряжения индуктивных маслонаполненных VPU
1 - вывод первичной обмотки;
2 - герметичный сильфон;
3 - фарфоровая оболочка;
4 - сердечник;
5 - вторичная обмотка;
6 - изоляция первичной обмотки;
7 - первичная обмотка;
8 - клеммная коробка,
9 - корпус трансформатора,
10 - трансформаторное масло.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики трансформаторов напряжения индуктивных маслонаполненных VPU представлены в таблицах 1-4.
Таблица 1__
|
Классы точности по ГОСТ 1983-2001 |
0,2; 0,5; 1; 3; ЗР; 6Р |
|
Номинальное напряжение первичной обмотки, кВ по ГОСТ 1983-2001 по IEC 61869-1, IEC 61869-3 |
110/л/З; 220/л/З; ЗЗО/л/З 66Л/3 |
|
Наибольшее рабочее напряжение, кВ |
72,5; 126; 252; 363 |
|
Номинальная частота, Гц |
50 |
|
Номинальное напряжение основной вторичной обмотки, В |
100/л/З; 100/3; 100 |
|
Предельная мощность, В-А: |
2000 |
|
Количество обмоток |
от 1 до 3 |
Пределы допускаемых погрешностей вторичных обмоток для измерений и учета представлены в таблице 2.
Таблица 2__
|
Класс точности по ГОСТ 1983-2001 |
Пределы допускаемой погрешности | |
|
Напряжения, % |
Угловой | |
|
0,2 |
±0,2 |
±10' |
|
0,5 |
±0,5 |
±20' |
|
1 |
±1,0 |
±40' |
|
3 |
±3,0 |
— |
Пределы допускаемых погрешностей вторичных обмоток для защиты представлены в таблице 3.
Таблица 3 _______
|
Класс точности по ГОСТ 1983-2001 |
Пределы допускаемой погрешности | |
|
Напряжения, % |
Угловой | |
|
ЗР |
±3,0 |
±120' |
|
6Р |
±6,0 |
±240' |
Рабочие условия эксплуатации, габаритные размеры и масса представлены в таблице 4.
Т аб лица 4_________
|
Рабочие условия эксплуатации: - температура окружающего воздуха - относительная влажность |
от минус 45 °C до плюс 50 °C 100 % при температуре 35 °C |
|
Срок службы, лет, не менее |
25 |
|
Габаритные размеры, мм, не более |
4760x714x590 |
|
Масса, кг, не более |
1640 |
Знак утверждения типа
Знак утверждения типа наносят на трансформаторы методом наклейки, на титульный лист руководства по эксплуатации типографским способом.
Государственный Рее.стР| сода0 измерении I \ республики Беларусь/ \Дяя й<жуие»Т0в/
Комплектность
В комплект поставки входит:
1 Трансформатор напряжения индуктивный маслонаполненный VPU
2 Инструкция по монтажу и эксплуатации
3 Протокол приемо-сдаточных испытаний завода-изготовителя
1 шт.;
1 экз.;
1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 1983-2001
ГОСТ 8.216-2011
«Трансформаторы напряжения. Общие технические условия»; «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки»;
Техническая документация фирмы «ТВЕА KONCAR (Shenyang) Instrument Transformer Со., Ltd» (Китай).
Заключение
Трансформаторы напряжения индуктивные маслонаполненные VPU соответствуют требованиям ГОСТ 1983-2001, технической документации фирмы «ТВЕА KONCAR (Shenyang) Instrument Transformer Co., Ltd» (Китай).
Межповерочный интервал - не более 48 месяцев (для трансформаторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь г. Минск, Старовиленский тракт, д. 93,
Тел. (017)334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
