Трансформаторы напряжения ЗНОЛ-СВЭЛ-35 III

Номер в ГРСИ РФ:	РБ 03 13 5895 15
Раздел:	Средства измерений электрических величин [13]
Категория:	Трансформаторы
Производитель / заявитель:	ООО "СВЭЛ-Силовые трансформаторы", г. Екатеринбург

Скачать

Описание типа РБ 03 13 5895 15 [2016-01-26]

rb-03-13-5895-15_2016-01-26.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Трансформаторы напряжения ЗНОЛ-СВЭЛ-35 Ill (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам зашиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 35 кВ.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 5895 15
Наименование	Трансформаторы напряжения ЗНОЛ-СВЭЛ-35 III
Год регистрации	2015
Номер сертификата	10154
Дата регистрации	2015-12-23
Срок действия	2019-07-22
Получатель сертификата	ООО "СВЭЛ-Измерительные трансформаторы", г. Екатеринбург, Россия (RU)

Производитель / Заявитель

ООО "СВЭЛ-Измерительные трансформаторы"

Адрес: пл. Первой пятилетки, цех 63, п/о 12, а/я 242, г. Екатеринбург, 620012

Контакты: +7(343) 253-50-21 / +7(343) 253-50-12 / http://www.svel.ru

Поверка

Межповерочный интервал / Периодичность поверки	48 мес.
Метрологическое обеспечение	Трансформаторы с номинальным напряжением вторичной обмотки 110/корень3; 110/3 В метрологически не обеспечены в Республике Беларусь (НТК №13-15).
Методика поверки	Поверка проводится по ГОСТ 8.216-2011.
Признание поверки	Первичная при выпуске из производства и периодическая (метрологически необеспеченных исполнений): УРАЛТЕСТ (аттестат аккредитации - № RA.RU. 311249, шифр поверительного клейма - СЕ); ООО "НПК", г. Магнитогорск, РФ (аттестат аккредитации - № РОСС RU.0001.310072, шифр поверительного клейма - ГЕП)(НТК №13-15).

Поверители

Скачать

Описание типа РБ 03 13 5895 15 [2016-01-26]

rb-03-13-5895-15_2016-01-26.pdf

Скачать

Описание типа

Назначение Описание Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Описание

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

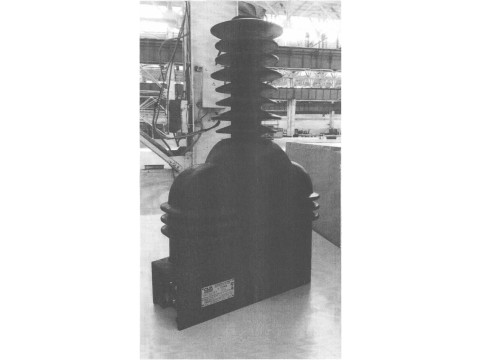

Трансформаторы заземляемые, однофазные, электромагнитные, трех- или четырехобмоточные (исполнение ЗНОЛ-СВЭЛ-35 Ш-4), с литой изоляцией.

Магнитопровод стержневого типа, обмотки расположены концентрически.

Основная (либо две основных (используются одновременно) - для исполнений ЗНОЛ-СВЭЛ-35 Ш-4) вторичная обмотка предназначена для измерения и учета электроэнергии, дополнительная вторичная обмотка - для защиты, питания цепей автоматики, управления, сигнализации, а также для контроля изоляции сети.

Обмотки и магнитопровод залиты изоляционным эпоксидным компаундом, создающим монолитный блок, который обеспечивает основную изоляцию и защиту обмоток от проникновения влаги, а также формирует корпус трансформатора.

В центре верхней части трансформаторов расположен высоковольтный вывод «А» первичной обмотки.

Выводы вторичных обмоток и заземляемый вывод «X» первичной обмотки расположены на клеммной площадке в передней торцевой части трансформатора внизу, а вывод заземления - с задней торцевой части.

Выводы вторичных обмоток закрываются защитной крышкой. Выводы вторичных обмоток, предназначенных для измерения и учета электроэнергии, дополнительно закрываются пломбируемой крышкой.

На трансформаторах имеется табличка технических данных.

Трансформаторы имеют опорную плиту, в которой имеется четыре отверстия для крепления на месте установки.

Трансформаторы изготавливаются в климатическом исполнении «УХЛ» или «Т» категории размещения 1 по ГОСТ 15150-69.

Длина пути утечки внешней изоляции соответствует степени загрязнения III по ГОСТ 9920-89.

Рабочее положение трансформаторов в пространстве - вертикальное.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование параметра	Значение
Класс напряжения, кВ	35
Наибольшее рабочее напряжение, кВ	40,5
Номинальное напряжение первичной обмотки, В	35000/4
Номинальное напряжение основной вторичной обмотки, В	100/45; 110/4
Номинальное напряжение дополнительной вторичной обмотки, В	100/3; 110/3
Номинальная мощность основной вторичной обмотки, В-А*: в классе точности 0,2 в классе точности 0,5 в классе точности 1	10, 15, 20, 25, 30 30, 50, 60, 75 50, 100, 120
Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В-А	200
Предельная мощность вне класса точности, В-А	600
Схема и группа соединения обмоток	111-0-0
Номинальная частота, Гц	50 или 60**
Габаритные размеры, не более, мм	660x260x420
Масса, не более, кг	65
Средняя наработка до отказа, не менее, ч	40-105
Средний срок службы трансформатора, не менее, лет	30

Примечания:

* Трансформаторы изготавливаются с номинальной мощностью, соответствующей

одному классу точности, в соответствии с заказом.

** Для поставок на экспорт.

Таблица 2 - Метрологические и технические характеристики исполнения ЗНОЛ-СВЭЛ-35 Ш-4

Наименование параметра	Значение
Класс напряжения, кВ	35
Наибольшее рабочее напряжение, кВ	40,5
Номинальное напряжение первичной обмотки, В	35000/4
Номинальное напряжение первой основной вторичной обмотки, В	100/4; 110/45
Номинальное напряжение второй основной вторичной обмотки, В	100/45; 110/4
Номинальное напряжение дополнительной вторичной обмотки, В	100/3; 110/3
Номинальная мощность первой основной вторичной обмотки, В-А* в классе точности 0,2 в классе точности 0,5	10 10, 20, 30
Номинальная мощность второй основной вторичной обмотки в классе точности 0,5, В-А	30
Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В-А	200
Предельная мощность вне класса точности, В-А	400
Схема и группа соединения обмоток	1/1/1/1-0-0-0
Номинальная частота, Гц	50 или 60**
Габаритные размеры, не более, мм	660х260х420
Масса, не более, кг	65
Средняя наработка до отказа, не менее, ч	40-10’
Средний срок службы трансформатора, не менее, лет	30

Примечания:

* Трансформаторы изготавливаются с номинальной мощностью, соответствующей одному классу точности, в соответствии с заказом.

* * Для поставок на экспорт.

Знак утверждения типа

Знак утверждения типа наносят на табличку технических данных трансформатора анодноокисным металлофотографическим методом и на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность

Наименование	Количество
Трансформатор	1 шт.
Плита	1 шт.
Крышка защитная	1 шт.
Винт МбхЮ	4 или 6 шт.*
Винт Мбх 16	4 шт.
Шайба 6	8 или 10 шт.*
Шайба 6.65Г	8 или 10 шт.*
Винт М8х16	2 шт.
Шайба 8	2 шт.
Шайба 8.65Г	2 шт.
Винт Ml0x20	4 шт.
Гайка М10	1 шт.
Шайба 10	1 шт.
Шайба 10.65Г	1 шт.
Детали для пломбирования обмотки для измерений - крышка; - винт 2М4	1 или 2 шт.* 1 или 2 шт.*
Паспорт	1 экз.
Руководство по эксплуатации	1 экз.

Примечания:

* Для исполнения ЗНОЛ-СВЭЛ-35 Ш-4.

При поставке партии трансформаторов в один адрес по согласованию с заказчиком количество экземпляров РЭ может быть уменьшено до одного экземпляра, но должно быть не менее трех экземпляров на партию трансформаторов в пятьдесят штук.

Поверка

осуществляется по ГОСТ 8.216-2011 «ГСП. Трансформаторы напряжения. Методика поверки».

Средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-35 (кл. т. 0,05), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).
