Трансформаторы тока измерительные TPU

Номер в ГРСИ РФ:	РБ 03 13 5927 16
Раздел:	Средства измерений электрических величин [13]
Категория:	Трансформаторы
Производитель / заявитель:	«ABB Power Technologies AB, High Voltage Products», Швеция

Скачать

Описание типа РБ 03 13 5927 16 [2016-05-25]

rb-03-13-5927-16_2016-05-25.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Трансформаторы тока измерительные серии TPU (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц. Применяются в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 5927 16
Наименование	Трансформаторы тока измерительные TPU
Год регистрации	2016
Номер сертификата	10251
Дата регистрации	2016-02-25
Срок действия	2021-02-25
Получатель сертификата	фирма "ABB Sp. z o.o." , Польша (PL)

Производитель / Заявитель

фирма "ABB Sp. z o.o."

Адрес: ul. Leszno 59, 06-300 Przasnysz

Контакты: +48 /29/75 33 200 / +48 /29/75 33 321

Поверка

Межповерочный интервал / Периодичность поверки	48 мес.
Методика поверки	Поверка проводится по ГОСТ 8.217-2003.

Поверители

Скачать

Описание типа РБ 03 13 5927 16 [2016-05-25]

rb-03-13-5927-16_2016-05-25.pdf

Скачать

Описание типа

Назначение Описание Знак утверждения типа Комплектность Поверка Нормативные документы Заключение

Назначение

Описание

Трансформаторы тока измерительные серии TPU являются однофазными трансформаторами с литой изоляцией, выполненной из эпоксидного компаунда.

Трансформаторы выполнены в следующих модификациях: TPU 44.13._TPU45.13.

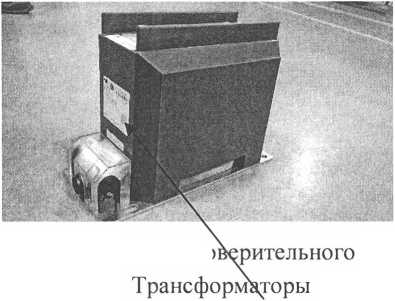

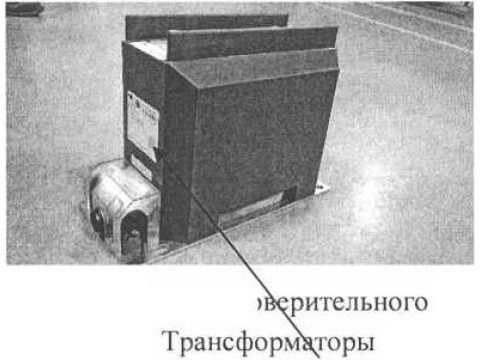

Трансформаторы TPU ( модификации TPU 44.13,_TPU45.13) работают при номинальных рабочих напряжениях 3; 6; 10 кВ соответственно, и предназначены для внутренней установки. Первичная обмотка трансформаторов может быть одновитковой, либо многовитко-вой. Выводы первичной обмотки расположены в верхней части корпуса в виде прямоугольных контактных площадок с болтовым креплением. Трансформаторы имеют от одного до четырех сердечников, в зависимости от количество обмоток и конструкции. Внешний вид трансформаторов и место нанесения поверительного клейма-наклейки приведен на рисунке 1.

Место нанесения по

Рисунок 1 -

клейма-наклейки

тока измерительные TPU 44.13, TPU45

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности по ГОСТ 7746-2001 (МЭК 44-1:1996):
- обмотки для измерений	0,2; 0,2S; 0,5; 0,5 S; 1; 3; 5
- обмотки для защиты	5Р; ЮР
Номинальное рабочее напряжение, кВ	3,6, 10
Наибольшее рабочее напряжение, кВ	3,6; 7,6; 12
Номинальный первичный ток 1ном. А	25 - 2000
Номинальный вторичный ТОК, Гном, А	1 или 5
Номинальная вторичная нагрузка S2hOm
с коэффициентом мощности cos <р = 0,8, В А	3; 5; 10; 15; 20; 25; 30; 50; 60; 75; 100
Коэффициент безопасности	5, 10
Номинальная предельная кратность обмоток для защиты 5-30
Количество вторичных обмоток	от 1 до 4
Рабочие условия эксплуатации:
-температура воздуха	от минус 5 °C до плюс до 40 °C
- относительная влажность	95 % при температуре 40 °C
Габаритные размеры, мм, не более	335x280x148
Масса, кг, не более	29
Знак утверждения типа
Знак утверждения типа наносят на титульный	лист руководства по эксплуатации
типографским способом (методом офсетной печати). Комплектность В комплект поставки входит:
- трансформатор тока	1 шт.;
- паспорт	1 экз.;
- протокол заводских испытаний	1 экз.;
- руководство по эксплуатации*	1 экз.;
- упаковка	1 шт.

*если оговорено договором на поставку

Поверка

Поверка трансформаторов тока измерительных серии TPU производится по ГОСТ 8.217-2003 "Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки"
