Трансформаторы тока ТВ-ЭК исп.М1, М2, М3
| Номер в ГРСИ РФ: | РБ 03 13 5953 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО «Электрощит-Ко», п.Бабынино, Калужская обл. |
|
Описание типа РБ 03 13 5953 16 [2016-06-03]
rb-03-13-5953-16_2016-06-03.pdf
|
Скачать |
Трансформаторы тока ТВ-ЭК йен. Ml, М2, М3 (далее ™ трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока. Трансформаторы предназначены Для работы в трансформаторном масле внутри бака' выключателя или силового трансформатора, на высоковольтных вводах, токоиншопроводах и в воздушной среде.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5953 16 |
| Наименование | Трансформаторы тока ТВ-ЭК исп.М1, М2, М3 |
| Год регистрации | 2016 |
| Номер сертификата | 10308 |
| Дата регистрации | 2016-03-31 |
| Срок действия | 2019-01-24 |
| Получатель сертификата | ООО "Электрощит-К", п. Бабынино Калужской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "Электрощит-К"
Адрес: п. Бабынино, Калужская обл., ул. Советская, 24, 249210
Контакты: тел. (08448) 2-17-51, факс (08448) 2-24-58; info@tf-el.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Трансформаторы тока с номинальным первичным током 125, 175, 225, 275, 375, 450, 550, 650, 700, 900, 1050, 1100, 1150, 1200, 1250, 1300, 1400, 1550, 1600, 1650, 1700, 1750, 1800, 1900, 2500, 2550, 2600, 2650, 2700, 2750, 2800, 2900, 3100-32000 А метрологически НЕ обеспечены в Республике Беларусь из-за отсутствия эталонного оборудования. |
| Методика поверки | Поверка проводится по ЭК.1.770.000 ПМ5 (2013 г.). |
| Признание поверки | Первичная при выпуске из производства и периодическая: ООО "Электрощит-К0" (номер реестра - №1646, шифр поверительного клейма - ВЧМ)(НТК №03-16). |
Поверители
Скачать
|
Описание типа РБ 03 13 5953 16 [2016-06-03]
rb-03-13-5953-16_2016-06-03.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока ТВ-ЭК йен. Ml, М2, М3 (далее ™ трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока. Трансформаторы предназначены Для работы в трансформаторном масле внутри бака' выключателя или силового трансформатора, на высоковольтных вводах, токоиншопроводах и в воздушной среде.
Описание
Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных-измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы по конструктивному исполнению являются встроенными, имеют от одной до пяти вторичных обмоток для учета,, измерения и защиты, а также один или несколько коэффициентов трансформации, получаемых путем изменения числа витков вторичной обмотки.
'Трансформаторы тока изготавливаются в трех исполнениях: Ml, М2 и М3.
Трансформаторы ТВ-ЭК йен. Ml применяются в качестве комплектующих изделий силовых трансформаторов и вакуумных выключателей и устанавливаются внутри бака силового трансформатора или кожуха выключателя. Первичной обмоткой для данных трансформаторов служит ввод силового трансформатора или вакуумного выключателя. Среда - воздух или масло. Изоляцией для трансформаторов служит изоляция, предусмотренная для первичной обмотки конечного изделия. Выводы вторичных обмоток изготавливаются гибкими проводами в соответствии с конструктивными особенностями конечного изделия.
Трансформаторы ТВ-ЭК йен. М2 используются для установки в токонроводы и шинопроводы. Трансформатор крепится внутри кожуха токопровода. Первичной обмоткой данного трансформатора служит токоведущая шина. Изоляцией служит корпус самого трансформатора, изготовленный из компаунда и изоляция, предусмотренная первичной обмоткой конечного изделия. Выводы вторичных обмоток расположены на корпусе трансформатора в соответствии с конструктивными особенностями конечного изделия.
Трансформаторы ТВ-ЭК исп. М3 предназначены для оснащения уже работающих силовых трансформаторов. Первичной обмоткой данных трансформаторов является высоковольтный ввод силового 'трансформатора. Изоляцией служит компаунд корпуса самого трансформатора и изоляция предусмотренная первичной обмоткой конечного изделия. Выводы вторичных обмоток выходят в клемную коробку, расположенную с горца трансформатора.
Установка трансформаторов ТВ-ЭК йен. Ml и М2 осуществляется в соответствии с конструктивными особенностями конченого изделия.
Для установки трансформаторов ТВ-ЭК исп. М3 предусмотрены крепления согласно чертежам, представленным в 1У 3414-009-52889537-08 и ЭК. 1.770.100 РЭ, возможно изготовление креплений под индивидуальные потребности заказчика.
Рисунок 1 - Внешний вм,:1 трансформатора тока. I В-ЭК йен. Ml

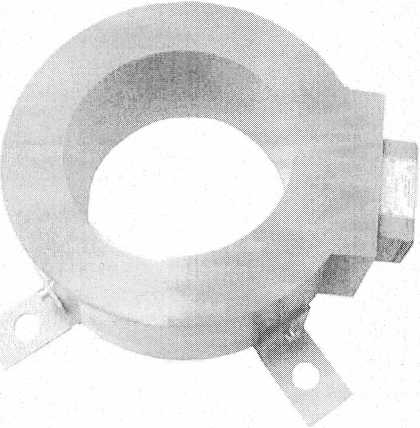

Рисунок 2 * Внешний вяд трансформатора тока ТВ-ЭК ие.ть М2

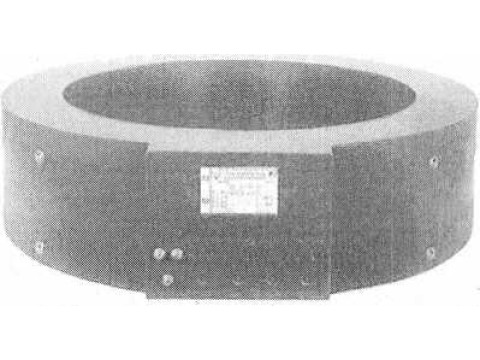

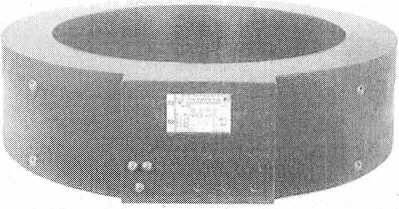

Рисунок 3 ~ Внешний вид трансформатора тока ТВ-ЭК йен. М3

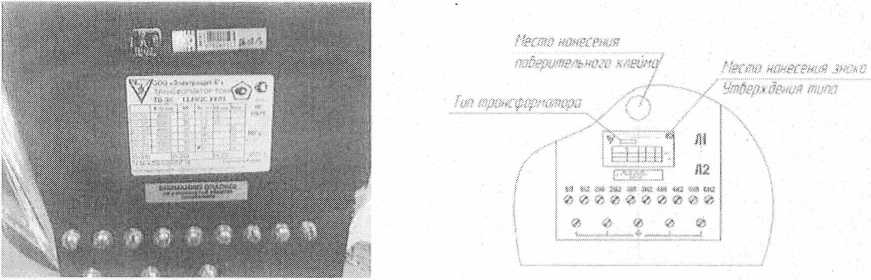

Рисунок 4 - Место нанесения паспортной таблички и доверительного клейма
Для трансформаторов исполнений М.1 и М3 по верительное клеймо наносится только в паспорт на изделие
Технические характеристики
1(аименование параметра
Зиа псп и я парам ет ра
Номинальное напряжение ввода, кВ
I hinoo п т. .• рабочее напряжение кВ Номинальные первичные токи, А
0,66; 3; 6; 1.0; 15; 20; 24; 27; 35; 11.0; 150; 220; 330;500;750
но.....ГОСТ I 516.3' '
50; 75; 100; 125; 150; 175; 200; 225; 250;275 300;375;400; 450; 500; 550; 600;650;700; 750; 800; 000; 1000; 1050; 1 100; 1 1.50; 1200; 1250;1300;1400; 1500;1550; 1600; 1650;
1. 700; 1750; 1800; 1900;2000; 2500; 2550;
2600;2650;2700; 2750; 2800; 2900; 3000:
3100;3200; 3250; 3300; 3500; 3550; 3600;
3650; 3700; 3750; 3800; 3900; 4000; 4100: 4200;4250; 4300; 4500; 4550; 4600; 4650;
4700;4750;4800; 4900; 5000; 5500; 6000; 6500: 7000; 7500; 8000; 9000; 10000: 11000; 12000: 13000; 14000; 15000; 16000; 18000;
20000; 21000; 22000; 23000; 24000; 25000;
26000;28000; 30000; 31000; 32000
1[оминильный вторичный ток, А
IГеминальная aacioia, I ц
1; 5 50; 60
класс точности:
- вторичной обмотки для измерений
I" НЧ...... I '■ ИП.И1Ы
I 1омина и пая вторичная nai ру жа при cos ф : 0,8, В А вторичных обмоток для н < морения и защиты _______ _
Номинальная вторичная нагрузка при cos ф“- I,. В-А.
вторичных, обмоток для измерения и защиты
Номинальная предельная кратность
ll’i Н)П оомогкн для защиты, К№М _ 11омнпалы1ый коэффициент безопасности
■ 1.!рНЧНО1> ОМН Ч 1,1! ДЛЯ ИЗМ, 1.11 i Ч|, ,,.
0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10
5Р; ЮР
от 1 до 50
от 2,5 до 15
от 2 до 30
от 3 до 50
покумен' ов
^дарственный-реестр средств измерений Республики Беларусь
.Масса, кг........................... в соответствии с заказом
Габаритные размеры, мм............................................в соответствии с заказом
Средняя наработка до отказа, ч...................... 400000
Средний срок службы, не менее, лет................................... 45
Климатическое исполнение (ГОСТ 15150-69).......... УХЛ, У я Т
Категория размещения (ГОСТ 15150-69)...... 1; 2; 3
Знак утверждения тина
наносится на титульный лист (в правом верхнем углу) паспорта и руководства по •жсплуитации типографским способом, а также на паспортную табличку трансформатора.
Коми.юнI нос । ь среде i на измерении
|
1 кшменование 1 рансформаюр тока ТВ-ЭК |
Наименование__ |
Кол-во _ 1 шт. |
Примечание |
|
Р> поводе то но чкеи.туатацип 1 В-ЭК иен. Ml ТВ-ЭК псп. М2 1 В ' Ж йен. М3 |
ЭК. 1.770.000 РЭ ЭК. 1.770.010 РЭ ЭК. 1.770.100 РЭ |
нс менее 1 >кз. на 6 шт. |
в соответстви и с заказом |
|
1 lacTiopi 1 В-ЭК iicji. Ml 1 В-ЭК иен. М? 1 В 'Ж псп. М3 |
ЭК. 1.770.000 ИС ЭК. 1.770.010 НС ЭК. 1.770.100 ПС |
1 экз. |
I [оверкя о» ункствяяпся в cooiBciciBHii с документом 'Ж. 1.770.000 ПМ5 «Методика поверки цкшеформаюров тока ТВ-ЭК исполнений МП М2. М3», утвержденным ГЦИ СИ Э’ОСИС! 1ЫТАПИЯ» в 2013 i.
< Л ионные среде та поверки:
Раоочие лалоны - трансформаторы тока
|
()оо шанс- |
Диапазон |
1 (омпна.тьная |
Поминать- |
11 ом и паль- |
I Предел допускаемой | |
|
пне iiiiki 1 HI тООО.З 1 1 II 200 |
первичного тока, А 5 : 1000 20-36000 |
час io ia, 1 ц ..................50.............................. ........50................... |
пос значение |вторичного тока, Л i 5 1 50-180 |
ное рабочее напряжение, В 660 660 |
norpei токовой, ! % 10.05 Н1.01 |
пности угловой ......................±4’......................( ....................± Г 1 |
|
HIT 3000.5 |
1 :-3000 |
! 5 |
660 |
’ .10,05 |
±4 ’ ! | |
|
11риборы сравнения | ||||||
|
(Ж иначе-пне т ипа |
11оминаль-ный ток. А |
1 инициальная частота, |
Предел измерений разности токов |
Предел допускаемой погрешности | ||
|
1 ц |
токовой,% 1 |
угловой |
токовой,% |
угловой: | ||
|
Kill (Г. КНТ 03 КТО! |
I; 5 1,5 |
: 50 >0 50 |
01 .10,2 до ! i 200 От 10.2 до ! >20 Ot .0.2 до ' : 20 |
мин От 1.20’ до f.2000' От 520' то 12000’ О1 ‘20* до 12000* |
О I f 0,001 дот 0,1 0110.001 до 0,1 ()| *0 001 |
мин OrUfe£==4. 1 °(В \ Il уЮЙРгВййый реестр 11 Г-.средств измерений |
|
до 10,10 |
W ХДлй’яо^ентрв/ | |||||
|
1 lai рулонные ycipoiieina |
Номинальный ток, А |
1[редел допускаемой | ||
|
1 пи |
Диапазон значений iiai рузки |
Номинальная частота, Гц | ||
|
ПО) рспшосч и | ||||
|
Р 5018/5 |
(И 1.2.3 до .Н) В /X - при cos 1» 0,8 ; от 1 до 1д В’А при COS у> • | |
50 |
5 |
4-4% |
|
МР Ю.’7 |
От 1 io .з() В А - при i os ст (ЦП |
50 |
1 |
< 4% |
Сведения о методах измерений
приведены в документе ЭК. 1.770.000 ИМ «Программа и методика приемо-сдаточных испы тании трансформатора тока ТВ-ЭК йен. Ml, М2, М3».
Нормативные документы
ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
ТУ 3414-009-52889537-08 «Трансформаторы тока ТВ-ЭК йен. Ml, М2, М3. Технические условия».
Рекомендации к применению
- при осуществлении торговли и товарообменных операций.
- при выполнении padoi но опенке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Роеспнской Федерации обязательным требованиям.
Другие Трансформаторы
