Трансформаторы тока маслонаполненные LB
| Номер в ГРСИ РФ: | РБ 03 13 5828 15 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | фирма "Hunan Electric Power Insulator & Apparatus Co., Ltd.", Китай |
|
Описание типа РБ 03 13 5828 15 [2016-01-14]
rb-03-13-5828-15_2016-01-14.pdf
|
Скачать |
Трансформаторы тока маслонаполненные LB (далее - трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц и номинальным напряжением до 330 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5828 15 |
| Наименование | Трансформаторы тока маслонаполненные LB |
| Год регистрации | 2015 |
| Номер сертификата | 10026 |
| Дата регистрации | 2015-10-14 |
| Срок действия | 2020-10-14 |
| Получатель сертификата | фирма "Hunan Electric Power Insulator & Apparatus Co., Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Hunan Electric Power Insulator & Apparatus Co., Ltd."
Адрес: No 6 Lisan Road, Liling, Hunan
Контакты: Tel.:+86-731-23812612; Fax:+86-731-23812688; www.sandian-electric.com.
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
Поверители
Скачать
|
Описание типа РБ 03 13 5828 15 [2016-01-14]
rb-03-13-5828-15_2016-01-14.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока маслонаполненные LB (далее - трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц и номинальным напряжением до 330 кВ.
Трансформаторы применяются в энергетике в распределительных установках высокого напряжения, схемах измерения, учета электроэнергии и релейной защиты.
Описание
Принцип действия трансформаторов основан на преобразовании измеряемых токов, протекающих по первичной обмотке в токи, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.
Трансформаторы тока маслонаполненные LB являются однофазными трансформаторами с бумажно-масляной изоляцией и фарфоровой оболочкой.
В верхней части трансформатора установлен герметичный сильфон, к которому прикреплен индикатор уровня масла. Сверху сильфон закрыт защитным кожухом из нержавеющей стали. В кожухе имеется смотровое окошко с нижним и верхним пределами уровня масла в трансформаторе. Через данное окошко по положению индикатора можно контролировать уровень масла в трансформаторе при изменении температуры окружающей среды. В нижней части бака установлен дренажный клапан, необходимый для слива, заполнения и снятия проб масла. Выводы первичной обмотки расположены в верхней части корпуса в виде прямоугольных контактных площадок с болтовым креплением. Для вторичных выводов блока трансформатора в конструкции предусмотрена герметичная клеммная коробка.
Основание трансформатора имеет элементы крепления трансформатора на месте эксплуатации.

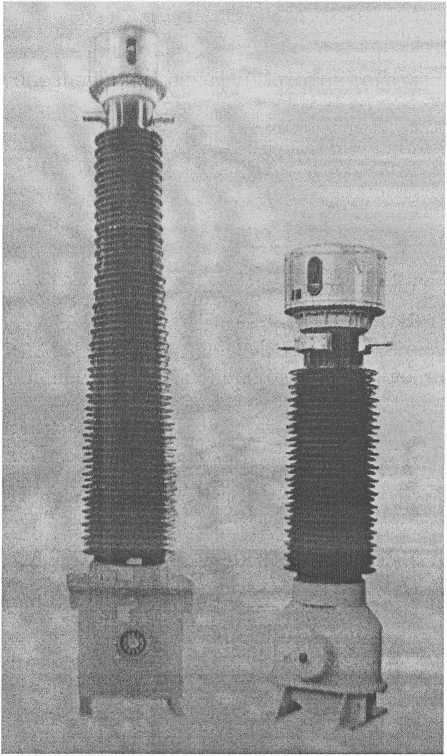

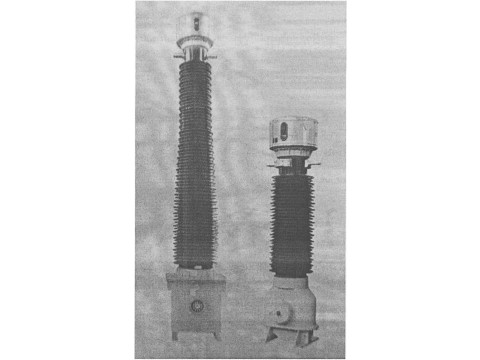

Внешний вид трансформаторов приведен на рисунке 1.
Пример обозначения трансформаторов тока маслонаполненных LB
LB-330
Номинальное рабочее напряжение, кВ
Класс защиты
Трансформатор тока
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.

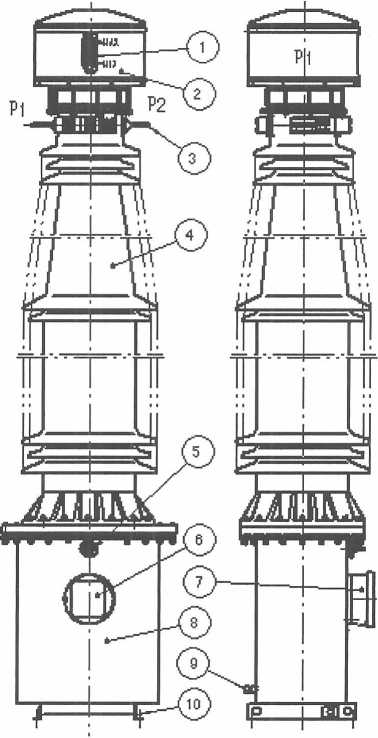

Рисунок 1 Внешний вид трансформаторов тока маслонаполненных LB
1 - смотровое окно с индикатором уровня масла и мембраной,
2 - защитный кожух,
3 - зажимы первичной обмотки,
4 - фарфоровая оболочка,
5 - верхняя часть бака с экраном,
6 - маркировочная табличка,
7 - клеммная коробка,
8 - бак с маслом,
9 - дренажный клапан,
10 - основание бака.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики трансформаторов тока маслонаполненных LB представлены в таблицах 1-4.
Таблица 1
|
Классы точности по ГОСТ 7746-2001 - обмотки для измерений - обмотки для защиты |
0,2S; 0,2; 0,5S; 0,5; 1;3 5Р, ЮР |
|
Диапазон номинальных напряжений, кВ |
от 35 до 330 (35, 110; 150; 220; 330) |
|
Номинальный первичный ток IiHOm, А |
1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200 1500; 2000; 3000; 4000 |
|
Номинальная частота, Гц |
50 |
|
Номинальный вторичный ТОК, Гном, А |
1; 5 |
|
Номинальная вторичная нагрузка 8гНом с коэффициентом мощности cos (р = 0,8, В-А |
от 10 до 40 |
|
Количество обмоток |
от 1 до 9 |
Пределы допускаемых погрешностей вторичных обмоток для измерений и учета представлены в таблице 2.
Таблица 2
|
Класс точности по ГОСТ 7746-2001 |
Первичный ток в % от номинального значения |
Пределы допускаемой погрешности | |
|
токовой,% |
угловой | ||
|
1 |
2 |
3 |
4 |
|
0,2S |
1 |
±0,75 |
±30' |
|
5 |
±0,35 |
±15' | |
|
20 |
±0,20 |
±10' | |
|
100 |
±0,20 |
±10' | |
|
120 |
±0,20 |
±10' | |
|
0,2 |
5 |
±0,75 |
±30' |
|
20 |
±0,35 |
±15' | |
|
100 |
±0,20 |
±10' | |
|
120 |
±0,20 |
±10' | |
|
0,5S |
1 |
±1,50 |
±90' |
|
5 |
±0,75 |
±45' | |
|
20 |
±0,50 |
±30' | |
|
100 |
±0,50 |
±30' | |
|
120 |
±0,50 |
±30' | |
|
0,5 |
5 |
±1,50 |
±90' |
|
20 |
±0,75 |
±45' | |
|
100 |
±0,50 |
±30' | |
|
120 |
±0,50 |
±30' | |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
1 |
5 |
±3,00 |
±180' |
|
20 |
±1,50 |
±90' | |
|
100 |
±1,00 |
±60' | |
|
120 |
±1,00 |
±60' | |
|
3 |
50 |
±3,00 |
— |
|
120 |
±3,00 |
— |
Пределы допускаемых погрешностей вторичных обмоток для защиты представлены в таблице 3.
Таблица 3
|
Класс точности по ГОСТ 7746-2001 |
Пределы допускаемой погрешности | |
|
токовой,% |
угловой | |
|
5Р |
±1,0 |
±60' |
|
ЮР |
±3,0 |
— |
Рабочие условия эксплуатации, габаритные размеры и масса представлены в таблице 4.
Таблица 4
|
Рабочие условия эксплуатации: - температура окружающего воздуха - относительная влажность |
от минус 50 °C до плюс 50 °C 100 % при температуре 35 °C |
|
Срок службы, лет, не менее |
25 |
|
Габаритные размеры, мм, не более |
6250х1150х1150 |
|
Масса, кг, не более |
3600 |
Знак утверждения типа
Знак утверждения типа наносят на трансформаторы методом наклейки, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входит:
1 шт.;
1 экз.;
1 экз.
1 Трансформатор тока маслонаполненный LB
2 Инструкция по монтажу и эксплуатации
3 Протокол приемо-сдаточных испытаний завода-изготовителя
Государственный реестр средств измерений Республики Беларусь
Для документов
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 7746-2001
ГОСТ 8.217-2003
«Трансформаторы тока. Общие технические условия»;
«Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки»;
Техническая документация фирмы «Hunan Electric Power Insulator & Apparatus Co., Ltd.» (Китай).
Заключение
Трансформаторы тока маслонаполненные LB соответствуют требованиям ГОСТ 7746-2001, технической документации фирмы «Hunan Electric Power Insulator & Apparatus Co., Ltd.» (Китай).
Межповерочный интервал - не более 48 месяцев (для трансформаторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь г. Минск, Старовиленский тракт, д. 93,
Тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
