Трансформаторы тока TG
| Номер в ГРСИ РФ: | РБ 03 13 5876 15 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "АББ Электрические Сети", г. Екатеринбург |
|
Описание типа РБ 03 13 5876 15 [2016-01-25]
rb-03-13-5876-15_2016-01-25.pdf
|
Скачать |
Трансформаторы тока серии TG предназначены для масштабного преобразования тока в сетях напряжением от 110 до 220 кВ с целью его последующего измерения, а также для учета электроэнергии и использования в цепях защиты в установках переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5876 15 |
| Наименование | Трансформаторы тока TG |
| Год регистрации | 2015 |
| Номер сертификата | 10110 |
| Дата регистрации | 2015-11-26 |
| Срок действия | 2019-11-27 |
| Получатель сертификата | филиал ООО "АББ" в г. Екатеринбурге, Россия (RU) |
Производитель / Заявитель
филиал ООО "АББ" в г. Екатеринбурге
Адрес: ул. Бархотская, 1, 620066, г. Екатеринбург
Контакты: (343)372-77-52, (343)372-77-53
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
| Признание поверки | Первичная при выпуске из производства: УРАЛТЕСТ (аттестат аккредитации - №RA.RU.311249, шифр поверительного клейма - СЕ)(НТК №01-16). |
Поверители
Скачать
|
Описание типа РБ 03 13 5876 15 [2016-01-25]
rb-03-13-5876-15_2016-01-25.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока серии TG предназначены для масштабного преобразования тока в сетях напряжением от 110 до 220 кВ с целью его последующего измерения, а также для учета электроэнергии и использования в цепях защиты в установках переменного тока промышленной частоты.
Описание
Принцип действия основан на явлении взаимной индукции. Выходной ток вторичных обмоток практически пропорционален первичному току и относительно сдвинут по фазе на угол близкий к нулю.

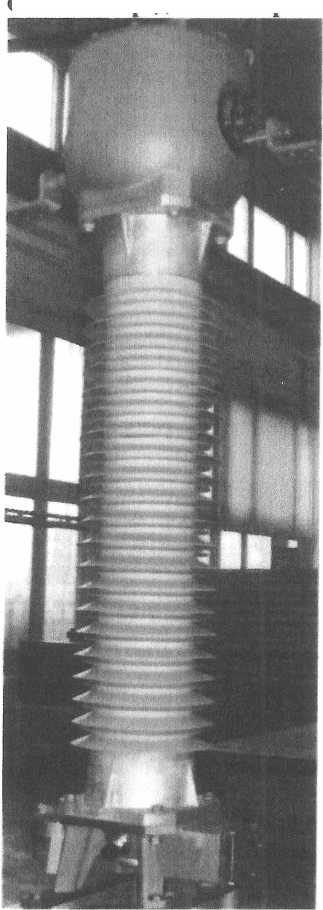

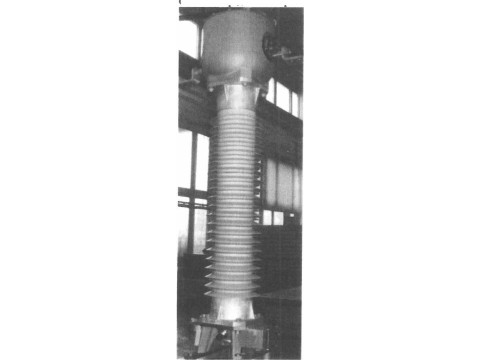

Трансформатор тока имеет опорную конструкцию и
состоит из силиконовой расположена равномерно
металлического основания, фарфоровой или покрышки и головной части, в которой магнитная система. Вторичные обмотки намотаны на ленточные тороидальные
магнитопроводы и заключены в экран-обмоткодержатель. Выводы вторичных обмоток пропущены через опорную трубу и подсоединены к клеммнику, расположенному в коробке вторичных выводов в основании. В клеммнике вторичных выводов предусмотрена возможность опломбирования для предотвращения несанкционированного доступа.
Первичная обмотка состоит из внутренних шин, проходящих по центру магнитопроводов, и внешних шин, расположенных на поверхности головной части. Различное их соединение позволяет менять коэффициент трансформации.
Высоковольтная изоляция внутри трансформатора тока
обеспечивается элегазом или
смесью элегаза и азота.
Давление газа контролируется при помощи манометра с
температурной компенсацией,
имеющего две пары
сигнальных контактов, которые срабатывают при снижении давления. В трансформаторе имеется предохранительное мембранное устройство, срабатывающее при скачкообразном повышении давления газа в случае внутренних дуговых перекрытий и предохраняющее от взрыва.
Вывод заземления размещен на одной из ножек корпуса.
Трансформаторы выпускаются в виде следующих модификаций: для сетей напряжением для сетей 110 кВ - TG 145, TG 145 N, TG 145 N1; для сетей 150 кВ — TG 170 N; для сетей 220 кВ - TG 245, TG 245N.
Технические характеристики
Таблица 1
|
Наименование параметра |
Значение характеристики | ||
|
TG145, TG 145N, TG 145N1 |
TG 170N |
TG245, TG245N | |
|
Номинальное напряжение, кВ |
110 |
150 |
220 |
|
Наибольшее рабочее напряжение, кВ |
126 |
172 |
252 |
|
Номинальная частота, Гц |
50 | ||
|
Номинальный первичный ток, А |
50-3000 | ||
|
Номинальный вторичный ток, А |
5; 2; 1 | ||
|
Число вторичных обмоток, шт |
до 6 | ||
|
Номинальная вторичная нагрузка при cos <р =0,8, В А обмотки для измерений обмотки для защиты |
от 2 до 60 от 2 до 100 | ||
|
Номинальный класс точности - обмоток для измерений и учета - обмоток для измерений - обмоток для защиты |
0,2S; 0,5S 0,2; 0,5 5Р; ЮР | ||
|
Номинальная предельная кратность обмоток для защиты |
до 40 | ||
|
Номинальный коэффициент безопасности приборов обмоток для измерений и учета, не более |
не более 10 | ||
|
Габаритные размеры, не более, мм: высота длина ширина |
от 2020 до 3000 от 820 до 950 от 430 до 660 | ||
|
Масса, не более, кг |
от 200 до 1000 | ||
|
Климатическое исполнение по ГОСТИ 150-69 |
УХЛ1 | ||
Знак утверждения типа
наносят на табличку трансформатора фотохимическим методом и на титульный лист паспорта типографским способом.
Комплектность
Трансформатор, пгг.
Паспорт, экз.
Протокол первичной поверки и ПСИ, экз
Руководство по эксплуатации, экз.
Ведомость комплектации, экз.
Комплект крепежа на первичные выводы
и для крепления трансформатора к опоре, пгг
Комплект для заполнения газом, по заказу.
Баллоны с элегазом (и азотом) для первичной заправки по заказу.
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика по-
верки». ------------------------------------------------------------------------------------------------------------------------------------------------------------------------- -------
Средства поверки:
Прибор сравнения КТ-01 (0,001; 1 А, 5 А).
Трансформатор тока ИТТ-3000.5 (1разряд; 0,5-3000 А).
Сведения о методах измерений
Руководство по эксплуатации.
Нормативные документы
1. ТУ16-95 1БП.768.001 ТУ «Трансформаторы тока серии TG. Технические условия».
2. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
3. ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
4. ГОСТ 8.550-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».
Рекомендации к применению
- при осуществлении торговли.
Другие Трансформаторы
