Комплексы измерительно-регистрирующие СКР43-20
| Номер в ГРСИ РФ: | РБ 03 23 5830 15 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | СЗАО "ФИДМАШ", г. Минск |
|
Описание типа РБ 03 23 5830 15 [2016-02-04]
rb-03-23-5830-15_2016-02-04.pdf
|
Скачать |
Комплексы измерительно-регистрирующие СКР43-20 (далее - комплексы) предназначены для измерения, контроля, регистрации на электронном носителе, отображения и визуализации технологических параметров колтюбинговых установок и сопутствующего оборудования при ремонте, интенсификации нефтяных и газовых скважин.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 5830 15 |
| Наименование | Комплексы измерительно-регистрирующие СКР43-20 |
| Год регистрации | 2015 |
| Номер сертификата | 10028 |
| Дата регистрации | 2015-10-29 |
| Срок действия | 2020-10-29 |
| Получатель сертификата | СЗАО "Фидмаш", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
СЗАО "Фидмаш"
Адрес: ул. Рыбалко, 26, ком. 432, г. Минск, 220033
Контакты: (017)298-24-18 / (017)298-24-13 / fidmash@nov.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2544-2015. |
Поверители
Скачать
|
Описание типа РБ 03 23 5830 15 [2016-02-04]
rb-03-23-5830-15_2016-02-04.pdf
|
Скачать |
Описание типа
Назначение
Комплексы измерительно-регистрирующие СКР43-20 (далее - комплексы) предназначены для измерения, контроля, регистрации на электронном носителе, отображения и визуализации технологических параметров колтюбинговых установок и сопутствующего оборудования при ремонте, интенсификации нефтяных и газовых скважин.
Область применения - автоматизация контроля технологических процессов при эксплуатации колтюбинговых установок (нефтегазодобывающая отрасль).
Описание
Комплексы состоят из блока управления и панельного компьютера.
Принцип работы комплексов заключается в приеме аналоговых сигналов от первичных преобразователей давления и нагрузки, импульсных сигналов от датчика глубины, частотных сигналов от расходомеров, установленных на колтюбинговой установке и сопутствующем оборудовании, поступающих в блок управления. Данные преобразовываются в цифровую форму, обрабатываются и далее передаются в панельный компьютер, который осуществляет вывод на дисплей и хранение информации, собираемой преобразователями.
Питание компонентов комплексов осуществляется от бортовой сети колтюбинговой установки через блок управления. Комплексы имеют встроенную защиту от перенапряжения и неправильного подключения питания.
Комплексы устанавливаются в кабине оператора колтюбинговой установки.
Маркировка наносится в виде маркировочной таблички.
Комплексы могут работать со стандартными преобразователями давления с токовым выходным сигналом от 4 до 20 мА, электрическими или гидравлическими преобразователями нагрузки с токовым выходным сигналом от 4 до 20 мА, преобразователями угловых перемещений с выходным импульсным сигналом аг^386до 3858300 имп., расходомерами с частотным выходным сигналом от 1 дск^ш8^ад\
|| (Государственный реестр]
11 I средств измерении J I
\ Республики Беларусь I у V. \Для документов/ П
Комплексы не подлежат пломбированию.
Внешний вид комплексов приведен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) показано в приложении А, рисунок А1.

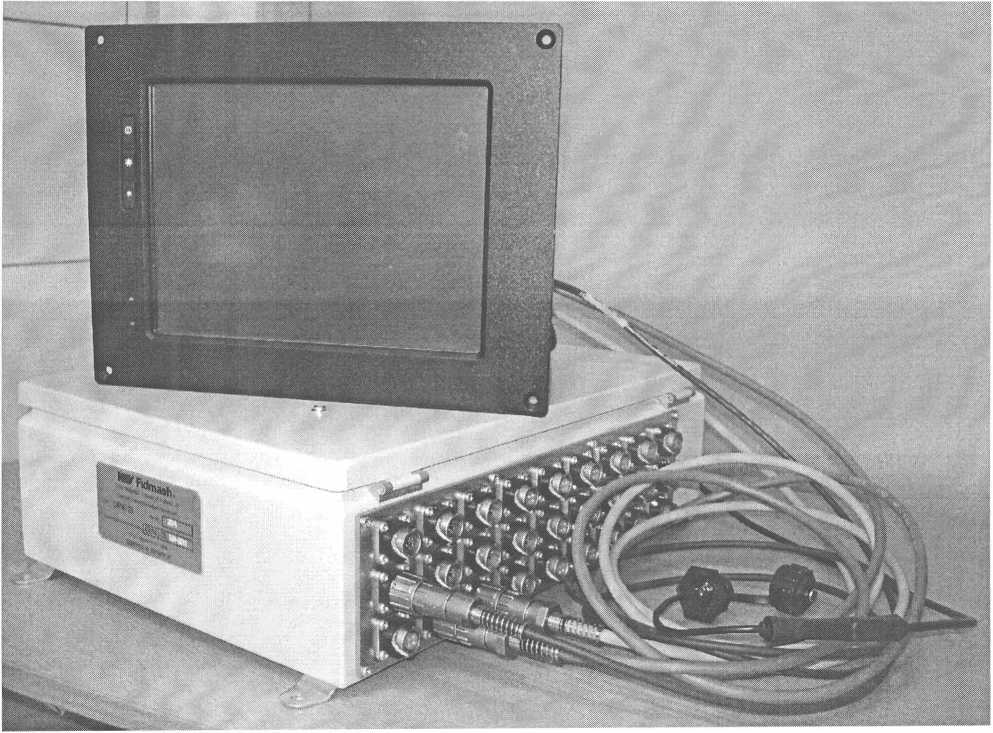

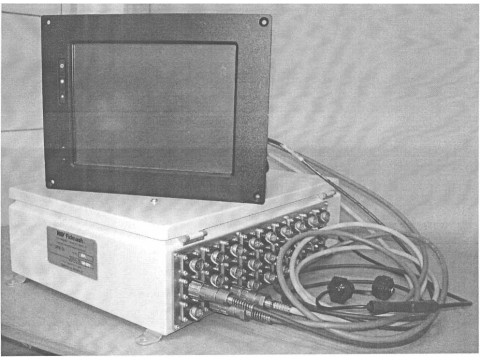

Рисунок 1 - Комплексы измерительно-регистрирующие СКР43-20. Внешний вид
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1-4.
Таблица 1 - Основные технические характеристики комплекса
|
Основные технические характеристики |
Значения |
|
Номинальное напряжение источника питания, В |
24 |
|
Ток потребления, А, не более |
2,5 |
|
Диапазон температур рабочих условий применения, °C |
от минус 40 до плюс 40 |
|
Количество нормированных измерительных каналов, шт.: - аналоговых - импульсных - частотных |
15 1 3 |
|
Масса, кг, не более |
15,0 |
|
Габаритные размеры, мм, не более: блока управления: - длина - ширина - высота панельного компьютера: - длина - ширина - высота |
440 316 134 295 230 72 |
Таблица 2 - Нормированные метрологические характеристики аналоговых изме-
рительных каналов
|
Метрологические характеристики |
Значения |
|
Диапазон входных сигналов, мА |
от 4 до 20 |
|
Диапазон показаний давления, МПа - входы ВР1, ВРЗ, ВР15 - входы ВР2, ВР4, ВР7 - входы ВР5, ВР6, ВР8, ВР10, ВР11, ВР12, ВР13 |
от 0 до 100 от 0 до 40 от 0 до 25 |
|
Диапазон показаний нагрузки, кН: - вход ВР9 - вход ВР14 - вход ВР9 - вход ВР14 |
от минус 360 до плюс 360 не используется от минус 415 до 0 от 0 до 415 |
|
Пределы допускаемой приведенной погрешности при преобразовании входных сигналов силы постоянного тока от 4 до 20 мА, соответствующих давлению, нагрузке (при условии линейного преобразования), % от ДП (ДП - диапазон преобразования) |
±2,0 |
Таблица 3 - Нормированные метрологические характеристики импульсных из-
мерительных каналов
|
Метрологические характеристики |
Значения |
|
Диапазон входных импульсных сигналов, имп. |
от 386 до 3858300 |
|
Характеристики входных импульсных сигналов: - амплитуда напряжения, В - частота следования, Гц - длительность фронтов входных сигналов, нс, не более |
от 16,8 до 30,0 от 1 до 1000 300 |
|
Диапазон показаний глубины, м - вход ГЛБ.1 |
от 1 до 10000 |
|
Пределы допускаемой абсолютной погрешности при преобразовании входных импульсных сигналов от 386 до 3858300 имп., соответствующих глубине (при условии линейного преобразования), м |
±1,0 |
Таблица 4 - Нормированные метрологические характеристики частотных изме-
рительных каналов
|
Метрологические характеристики, ед. изм. |
Значения |
|
Диапазон входных частотных сигналов, Гц |
от 1 до 10000 |
|
Характеристики входных частотных сигналов: - амплитуда напряжения, В - длительность фронтов входных сигналов, нс, не более |
от 16,8 до 30,0 300 |
|
Диапазон показаний расхода - входы НУ, РСХ.1, л/мин - вход АУ, мЗ/мин |
от 50 до 1000 от 1 до 100 |
|
Пределы допускаемой приведенной погрешности при преобразовании входных частотных сигналов от 1 до 10000 Гц, соответствующих расходу (при условии линейного преобразования), % от ДП (ДП - диапазон преобразования) |
±2,0 |
Знак утверждения типа
Знак утверждения типа наносится в паспорт типографским способом.
Комплектность
Комплект поставки;
- блок управления - 1 шт.;
- панельный компьютер - 1 шт.;
- кабели - 5 шт.;
- съемный USB флэш-диск 16GB - 1 шт.;
- CD-R-диск с программным обеспечением СКР Монитор, производитель СЗАО "ФИДМАШ", версия З.Х.Х (для работы в операционной системе MS Windows ХР/7)- 1 шт.;
- эксплуатационная документация; руководство по эксплуатации, паспорт;
- методика поверки;
- потребительская тара (в случае поставки комплекса, не смонтированного в кабине оператора колтюбинговой установки).
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 800009795.051-2015 "Комплекс измерительно-регистрирующий СКР43-20. Технические условия".
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".
МРБ МП. 2544-2015 "Комплекс измерительно-регистрирующий СКР43-20. Методика поверки".
Заключение
Комплексы измерительно-регистрирующие СКР43-20 соответствуют ТУ BY 800009795.051-2015, ГОСТ 12997-84, ТР ТС 020/2011 (декларация о соответствии № ТС BY/112 11.01. ТР020 003 14358 от 04.11.2015, действительна по 26.10.2020)
Межповерочный интервал - не более 12 месяцев (для комплексов, применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средствизмерений и техники БелГИМ
Республика Беларусь, г. Минск, Старовиленский тракт, 93
Тел. (+37517) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
