Устройства измерения, защиты и управления электрооборудованием микропроцессорные "SEPAM 1000+" серии 80NPP
| Номер в ГРСИ РФ: | РБ 03 13 5834 15 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "Schneider Electric Systems USA Inc.», США |
|
Описание типа РБ 03 13 5834 15 [2016-03-03]
rb-03-13-5834-15_2016-03-03.pdf
|
Скачать |
Устройства измерения, защиты и управления электрооборудованием микропроцессорные «SEPAM 1000+» серии 80NPP (далее - устройства SEPAM серии 80) предназначены для измерений параметров электрических цепей (напряжения, тока, частоты в однофазных и трехфазных цепях переменного тока; активной, реактивной и полной мощности, коэффициента мощности, угла сдвига фаз), защиты и управления электрооборудованием электростанций, подстанций и распределительных электрических сетей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5834 15 |
| Наименование | Устройства измерения, защиты и управления электрооборудованием микропроцессорные "SEPAM 1000+" серии 80NPP |
| Год регистрации | 2015 |
| Номер сертификата | 10032 |
| Дата регистрации | 2015-10-29 |
| Срок действия | 2020-10-29 |
| Получатель сертификата | фирма "Schneider Electric Industries S.A.S.", Франция (FR) |
Производитель / Заявитель
фирма "Schneider Electric Industries S.A.S."
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2554-2015. |
Поверители
Скачать
|
Описание типа РБ 03 13 5834 15 [2016-03-03]
rb-03-13-5834-15_2016-03-03.pdf
|
Скачать |
Описание типа
Назначение
Устройства измерения, защиты и управления электрооборудованием микропроцессорные «SEPAM 1000+» серии 80NPP (далее - устройства SEPAM серии 80) предназначены для измерений параметров электрических цепей (напряжения, тока, частоты в однофазных и трехфазных цепях переменного тока; активной, реактивной и полной мощности, коэффициента мощности, угла сдвига фаз), защиты и управления электрооборудованием электростанций, подстанций и распределительных электрических сетей.
Область применения - электрические сети энергосистем и промышленных предприятий.
Описание
Принцип действия устройств SEPAM серии 80 основан на преобразовании мгновенных значений измеряемых электрических величин в цифровые коды, отображении результатов измерений на дисплее устройства SEPAM серии 80 или компьютера (с помощью программного обеспечения SFT2841), передачу полученных кодов для дальнейшей работы с различными устройствами автоматизации, а также выдачу команд управления посредством релейных выходов после обработки полученных кодов посредством внутреннего программного обеспечения.
В состав устройства SEPAM серии 80 входят первичные преобразователи тока и напряжения, аналогово-цифровые преобразователи, микропроцессор, дисплей и клавиатура. Клавиатура, расположенная на лицевой панели, позволяет изменять настройки и выбирать для отображения на дисплее устройства SEPAM серии 80 требуемые измеряемые и вспомогательные величины. Диапазон входных сигналов (напряжения, силы тока) может быть расширен за счет подключения трансформаторов напряжения и тока. Для расширения функциональных возможностей к устройствам SEPAM серии 80 могут быть подключены разъемы для подключения трансформаторов тока ССА630, модули дополнительных релейных выходов MES 120G.
Схема с указанием мест нанесения поверительного клейма-наклейки приведена в приложении А к описанию типа.

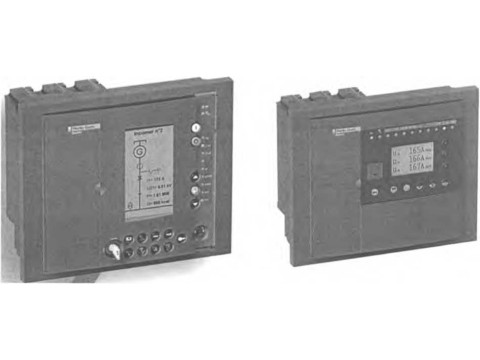

Внешний вид устройств SEPAM серии 80 представлен на Рисунке 1.

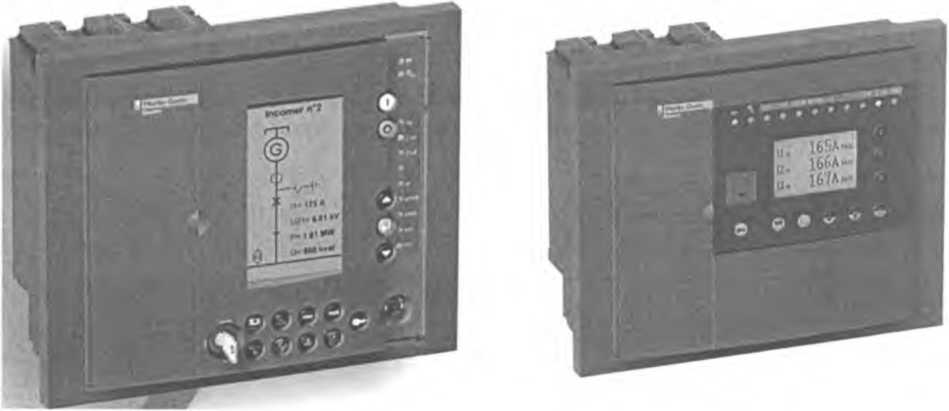

Рисунок 1 - Внешний вид устройств Sepam серии 80
а) - устройство SEPAM серии 80 со встроенным дисплеем графического интерфейса
б) - устройство SEPAM серии 80 со встроенным дисплеем UMI
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики устройств SEPAM серии 80 приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон показаний силы переменного тока, А |
от 0,02 ln до 40 1п |
|
Диапазон измерений силы переменного тока, А |
от 0,1 In до 1,51п |
|
Пределы допускаемой относительной погрешности устройства SEPAM серии 80 при измерении силы переменного тока, %: - при 1п (в диапазоне температур от минус 10 °C до 55 °C) - в диапазоне измерений от 0,1 1п до 0,3 1п - в диапазоне измерений от 0,3 1п (включительно) до 1,5-1п |
±0,5 ±2 ±1 |
|
Диапазон измерений напряжения переменного тока, В |
от 0,05 Un до 1,2 Un |
|
Пределы допускаемой относительной погрешности устройства SEPAM серии 80 при измерении напряжения переменного тока, %: - при Un (в диапазоне температур от минус 10 °C до 55 °C) - в диапазоне измерений от 0,05Un до 0,5 Un - в диапазоне измерений от 0,5- Un (включительно) до 1,2- Un |
±0,5 ±2 ±1 |
|
Диапазон показаний активной (реактивной, полной) мощности, МВт (МВАр, МВ А) |
от 0,008 Sn до 999 |
|
Диапазон измерений активной (реактивной, полной) мощности, МВт (МВАр, МВ А) |
от 0,1 Sn до 1,5 Sn |
Продолжение таблицы 1
|
1 |
2 |
|
Пределы допускаемой относительной погрешности устройства SEPAM серии 80 при измерении активной (реактивной, полной) мощности, %: - в диапазоне измерений от 0,1 Sn до 0,3 Sn - в диапазоне измерений от 0,3 Sn (включительно) до 1,5 Sn |
±3 ±1 |
|
Диапазон измерений частоты переменного тока, Гц |
от 25 до 65 |
|
Пределы допускаемой абсолютной погрешности устройства SEPAM серии 80 при измерении частоты переменного тока, Гц |
±0,01 |
|
Диапазон измерений коэффициента мощности |
от минус 1 до 1 |
|
Пределы допускаемой абсолютной погрешности устройства SEPAM серии 80 при измерении коэффициента мощности |
±0,01 |
|
Диапазон измерений угла сдвига фаз, градус |
от 0 до 359 |
|
Пределы допускаемой абсолютной погрешности устройства SEPAM серии 80 при измерении угла сдвига фаз, градус |
±2 |
|
Диапазон напряжений питания постоянного тока, В |
от 19,2 до 275 |
|
Потребляемая мощность, Вт, не более |
16 |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от минус 25 до плюс 70 |
|
Диапазон температур окружающего воздуха при хранении, °C |
от минус 50 до плюс 70 |
|
Степень защиты оболочки по ГОСТ 14254-96: - для передней панели устройства SEPAM серии 80 - для других панелей устройства SEPAM серии 80 |
IP52 IP20 |
|
Габаритные размеры, мм, не более (для базового блока устройства SEPAM серии 80) |
264x222x89,7 |
|
Масса, кг, не более (для базового блока устройства SEPAM серии 80) |
3,0 |
|
Примечания: ln - номинальный ток, указываемый при установке основных параметров устройства SEPAM серии 80, А; Un - номинальное напряжение, указываемое при установке основных параметров устройства SEPAM серии 80, В; Sn= k ln Unp- суммарная номинальная мощность, МВт (МВАр, МВ А), где к=3 для трехфазных электрических цепей, к=1 для однофазных электрических цепей; Unp- первичное номинальное фазное напряжение, В | |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки устройств SEPAM серии 80 определяется заказом в соответствии с технической документацией фирмы «Schneider Electric Industries S.A.S.» (Франция).
Минимальная базовая комплектация устройств SEPAM серии 80:
- устройство SEPAM серии 80 (базовый блок) -1 шт.;
- крепежные пружинные зажимы -8 шт.;
- руководство по эксплуатации -1 экз.;
- методика поверки -1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Schneider Electric Industries S.A.S.» (Франция).
МРБ МП. 2554-2015 "Устройства измерения, защиты и управления электрооборудованием микропроцессорные «SEPAM 1000+» серии 80NPP. Методика поверки".
Заключение
Устройства измерения, защиты и управления электрооборудованием микропроцессорные «SEPAM 1000+» серии 80NPP соответствуют документации фирмы «Schneider Electric Industries S.A.S.» (Франция), TP ТС 004/2011, TP ТС 020/2011 (сертификат соответствия №ТС RU C-FR.ME83.B.00167 до 04.12.2019).
Межповерочный интервал - не более 48 месяцев, для устройств SEPAM серии 80, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
