Дозаторы механические Acura manual
| Номер в ГРСИ РФ: | РБ 03 07 4313 15 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Дозаторы |
| Производитель / заявитель: | "SOCOREX ISBA S.A.", Швейцария |
Дозаторы механические Acura manual (далее - дозаторы) предназначены для отбора и дозирования жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4313 15 |
| Наименование | Дозаторы механические Acura manual |
| Год регистрации | 2015 |
| Номер сертификата | 10044 |
| Дата регистрации | 2015-10-29 |
| Срок действия | 2020-10-29 |
| Получатель сертификата | фирма "SOCOREX ISBA S.A.", Швейцария (CH) |
Производитель / Заявитель
фирма "SOCOREX ISBA S.A."
Адрес: CHAMP-COLOMB7-P.O.Box 1024 ECUBLENS/LAUSANNE
Контакты: +41 21 651 6000 / +41 21 651 6001
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2027-2010 (извещение №2). |
Поверители
Скачать
|
Описание типа РБ 03 07 4313 15 [2016-11-09]
rb-03-07-4313-15_2016-11-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4313 15 [2010-05-24]
rb-03-07-4313-15_2010-05-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4313 15 [2011-10-17]
rb-03-07-4313-15_2011-10-17.pdf
|
Скачать |
Описание типа
Назначение
Дозаторы механические Acura manual (далее - дозаторы) предназначены для отбора и дозирования жидкостей.
Дозаторы могут применяться научно-исследовательских и производственных лабораториях, медицинских учреждениях, а также в учреждениях химической, фармацевтической, микробиологической промышленности и других областях науки и техники.
Описание
Принцип работы дозаторов основан на создании в цилиндре попеременного вакуума или избыточного давления, в результате чего в трубку заполнения всасывается или сливается из трубки слива дозируемая жидкость. Дозатор состоит из цилиндра с калибровочным поршнем и наконечником. Объем дозы зависит от уровня поднятия калибровочного поршня. Объем дозы устанавливается с помощью регулятора объема, который ограничивает уровень поднятия поршня. При поднятии поршня дозатор заполняется жидкостью. Слив жидкости происходит через наконечник. Установленное значение объема дозы отображается на счетчике, встроенном в дозатор. Измеренный объем равен объему жидкости между первоначальным и конечными положениями поршня.
Дозаторы изготавливаются следующих модификаций: одноканальные, с варьируемым объемом - Acura manual 825, 835, 826xs; восьмиканальные, с варьируемым объемом - Acura manual 855.

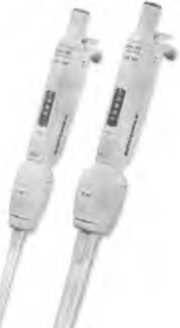

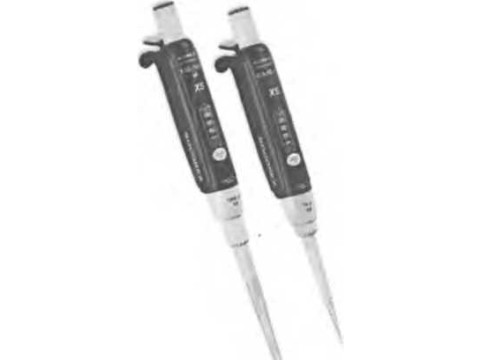

Внешний вид дозаторов приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведена в ложении А к описанию типа.
Il
Лист КДвдСТгКМ
Модификация 826xs
Модификация 855
Модификация 825
Модификация 835
Рисунок 1 - Внешний вид дозаторов Acura manual
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики дозаторов приведены в таблице 1.
Таблица 1
|
Диапазон показаний объемов дозирования, мкл |
Диапазон измерений объемов дозирования, мкл |
Номинальный объем дозы, мкл |
Пределы допускаемого относительного отклонения среднего арифметического значения фактического объема дозы от номинального, % |
Предел допускаемого относительного среднего квадратического отклонения фактического объема дозы при доверительной вероятности у=0,95, % |
Дискретность установки объема дозы, мкл |
|
1 |
2 |
3 |
4 |
L 5 |
6 |
|
Acura manual 825 | |||||
|
от 0,50 до 10,00 |
от 2,00 до 10,00 |
2,00 |
±10,0 |
7,0 |
0,01 |
|
5,00 |
±5 |
5,0 | |||
|
10,00 |
±2,5 |
3,0 | |||
|
от 1,00 до 10,00 |
от 2,00 до 10,00 |
2,00 |
±8,0 |
7,0 |
0,01 |
|
5,00 |
±5,0 |
5,0 | |||
|
10,00 |
±2,5 |
3,0 | |||
|
от 2,00 до 20,00 |
2,00 |
±8,0 |
6,0 |
0,02 | |
|
10,00 |
±2,5 |
3,0 | |||
|
20,00 |
±2,0 |
3,0 | |||
|
от 5,0 до 50,0 |
5,0 |
±5,0 |
5,0 |
0,1 | |
|
25,0 |
±2,0 |
3,0 | |||
|
50,0 |
±2,0 |
2,5 | |||
|
от 10,0 до 100,0 |
10,0 |
±2,5 |
3,0 |
0,1 | |
|
50,0 |
±2,0 |
2,5 | |||
|
100,0 |
±1,5 |
2,0 | |||
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 | |
|
от 20,0 до 200,0 |
20,0 |
±2,0 |
3,0 |
0,2 | ||
|
100,0 |
±1,5 |
2,0 | ||||
|
200,0 |
±1,5 |
2,0 | ||||
|
от 100 до 1000 |
100 |
±1,5 |
2,0 |
1 | ||
|
500 |
±1,0 |
1,0 | ||||
|
1000 |
±1,0 |
1,0 | ||||
|
Acura manual 835 | ||||||
|
от 200 до 2000 |
200 |
±2,0 |
2,0 |
2 | ||
|
1000 |
±1,1 |
1,0 | ||||
|
2000 |
±1,0 |
1,0 | ||||
|
от 500 до 5000 |
500 |
±2,0 |
1,0 |
10 | ||
|
2500 |
±1,1 |
1,0 | ||||
|
5000 |
±1,0 |
1,0 | ||||
|
от 1000 до 10000 |
1000 |
±2,0 |
1,0 |
10 | ||
|
5000 |
±1,1 |
1,0 | ||||
|
10000 |
±1,0 |
1,0 | ||||
|
Acura manual 855 | ||||||
|
от 0,50 до 10,00 |
от 2,00 до 10,00 |
2,00 |
±10,0 |
7,0 |
0,01 | |
|
5,00 |
±5,0 |
5,0 | ||||
|
10,00 |
±2,5 |
3,0 | ||||
|
от 5,0 до 50,0 |
5,0 |
±5,0 |
5,0 |
0,1 | ||
|
25,0 |
±2,0 |
3,0 | ||||
|
50,0 |
±2,0 |
2,5 | ||||
|
=55^ от 20,0 до 200,0 Гуд |
20,0 |
±2,0 |
3,0 |
0,2 | ||
|
100,0 |
±1,5 |
2,0 | ||||
|
200,0 |
±1,5 |
2,0 | ||||
|
^ = 5 ; г i д \1S \W 1 о |
3 УХА il 1 ОТ 40,0 до 350,0 /сь// 11 /ь/ |
40,0 |
±2,0 |
3,0 |
0,4 | |
|
175,0 |
±1,5 |
2,0 | ||||
|
350,0 |
±1,5 |
2,0 | ||||
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Acura manual 826xs | |||||
|
от 0,50 до 10,00 |
от 2,00 до 10,00 |
2,00 |
±10,0 |
7,0 |
0,01 |
|
5,00 |
±5,0 |
5,0 | |||
|
10,00 |
±2,5 |
3,0 | |||
|
от 1,00 до 10,00 |
от 2,00 до 10,00 |
2,00 |
±8,0 |
7,0 |
0,01 |
|
5,00 |
±5,0 |
5,0 | |||
|
10,00 |
±2,5 |
3,0 | |||
|
от 2,00 до 20,00 |
2,00 |
±8,0 |
6,0 |
0,02 | |
|
10,00 |
±2,5 |
3,0 | |||
|
20,00 |
±2,0 |
3,0 | |||
|
от 5,0 до 50,0 |
5,0 |
±5,0 |
5,0 |
0,1 | |
|
25,0 |
±2,0 |
3,0 | |||
|
50,0 |
±2,0 |
2,5 | |||
|
от 10,0 до 100,0 |
10,0 |
±2,5 |
3,0 |
0,1 | |
|
50,0 |
±2,0 |
2,5 | |||
|
100,0 |
±1,5 |
2,0 | |||
|
от 20,0 до 200,0 |
20,0 |
±2,0 |
3,0 |
0,2 | |
|
100,0 |
±1,5 |
2,0 | |||
|
200,0 |
±1,5 |
2,0 | |||
|
от 100 до 1000 |
100 |
±1,5 |
2,0 |
1 | |
|
500 |
±1,0 |
1,0 | |||
|
1000 |
±1,0 |
1,0 | |||
Условия эксплуатации:
мпература окружающей среды 20±5 °C;
сительная влажность 80 % при 25 °C.
ловия транспортирования:
^дёратура окружающей среды от минус 10 до плюс 50 °C; ительная влажность 98 % при 35 °C.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входят следующие наименования:
- дозатор механический;
- руководство по эксплуатации;
- сменные наконечники;
- смазка;
- методика поверки МРБ МП. 2027-2010.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "SOCOREX ISBA S.A." (Швейцария).
Методика поверки МРБ МП.2027-2010 - "Дозаторы механические Acura manual. Методика поверки".
Заключение
Дозаторы механические Acura manual соответствуют требованиям технической документации фирмы "SOCOREX ISBA S.A." (1Швейцария).
Межповерочный интервал - не более 12 месяцев (для дозаторов, применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025, действителен до 30.03.2019.
