Регистраторы электрических сигналов серии pR (далее - регистраторы) предназначены для измерения и регистрации сигналов напряжения постоянного тока, силы постоянного тока (при использовании шунтирующего резистора), выходных сигналов от термопар и термопреобразователей сопротивления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5836 15 |
| Наименование | Регистраторы электрических сигналов серии мR |
| Год регистрации | 2015 |
| Номер сертификата | 10034 |
| Дата регистрации | 2015-10-29 |
| Срок действия | 2020-10-29 |
| Получатель сертификата | фирма "Yokogawa Electric China Co., Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Yokogawa Electric China Co., Ltd."
Адрес: Suzhou (Near of Shanghai), No. 365 Xinglong Street, Suzhou Industrial Park, Jiangsu 215126
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2560-2016. |
Поверители
Скачать
|
Описание типа РБ 03 13 5836 15 [2016-03-03]
rb-03-13-5836-15_2016-03-03.pdf
|
Скачать |
Описание типа
Назначение
Регистраторы электрических сигналов серии pR (далее - регистраторы) предназначены для измерения и регистрации сигналов напряжения постоянного тока, силы постоянного тока (при использовании шунтирующего резистора), выходных сигналов от термопар и термопреобразователей сопротивления.
Применяются в различных областях хозяйственной деятельности.
Описание
Приборы представляют собой устройства в стальном корпусе с диаграммной бумажной лентой, точечно-матричным дисплеем и набором функциональных клавиш на передней панели, закрываемой герметичной прозрачной дверцей.
С обратной стороны расположены съемные клеммные колодки для подключения проводов электропитания, измерительных проводов.
Аналоговые сигналы преобразуются в цифровые 14-разрядным аналого-цифровым преобразователем (АЦП). Настройка регистраторов осуществляется при помощи функциональных клавиш, расположенных за дверцей прибора.
Измерительная информация регистрируется в виде кривых на диаграммной бумажной ленте: перьевым способом до 4-х сигналов и матричным способом до 24-х сигналов. На точечно-матричном дисплее индицируется значение только одного измерительного канала с возможностью выбора.
Приборы могут подключаться к персональному компьютеру по средствам интерфейса Ethernet или RS-422A/485 через устройство сопряжения.
Для конфигурирования регистраторов электрических сигналов серии pR используется прикладное программное обеспечение RXA10 (далее ППО RXA10). ППО RXA10 устанавливается на персональный компьютер (далее ПК). ППО RXA10 позволяет:
• получить файл настроек подключенного каким-либо выше описанным способом регистратора электрических сигналов серии pR для внесения изменений или сохранения его на носителе информации, поддерживаемом ПК;
• открыть сохраненный файл настроек регистратора электрических сигналов серии pR для внесения изменений с последующим сохранением его на носителе информации, поддерживаемом ПК;
• создать файл настроек регистратора электрических сигналов серии pR с последующим сохранением его на носителе информации, поддерживаемом ПК;
• записать файл настроек на регистратор электрических сигналов серии pR, подключенное каким-либо выше описанным способом.
Исполнения регистраторов представлены в таблицах 1, 2.
Табл ища 1 - Исполнения регистраторов электрических сигналов серии pRIOOOO
|
Исполнения регистратора |
Количество входных измерительных каналов |
|
436101 |
pRIOOOO 1-перьевой регистратор |
|
436102 |
pRIOOOO 2-перьевой регистратор |
|
436103 |
pRIOOOO 3-перьевой регистратор |
|
436104 |
pRIOOOO 4-перьевой регистратор |
|
436106 |
pRIOOOO 6-точечный матричный |
Таблица 2 - Исполнения регистраторов электрических сигналов серии pR20000
|
Исполнения регистратора |
Количество входных измерительных каналов |
|
437101 |
pR20000 1-перьевой регистратор |
|
437102 |
pR20000 2-перьевой регистратор |
|
437103 |
pR20000 3-перьевой регистратор |
|
437104 |
pR20000 4-перьевой регистратор |
|
437106 |
pR20000 6-точечный матричный регистратор |
|
437112 |
pR20000 12-точечный матричный регистратор |
|
437118 |
pR20000 18-точечный матричный регистратор |
|
437124 |
pR20000 24-точечный матричный регистратор |

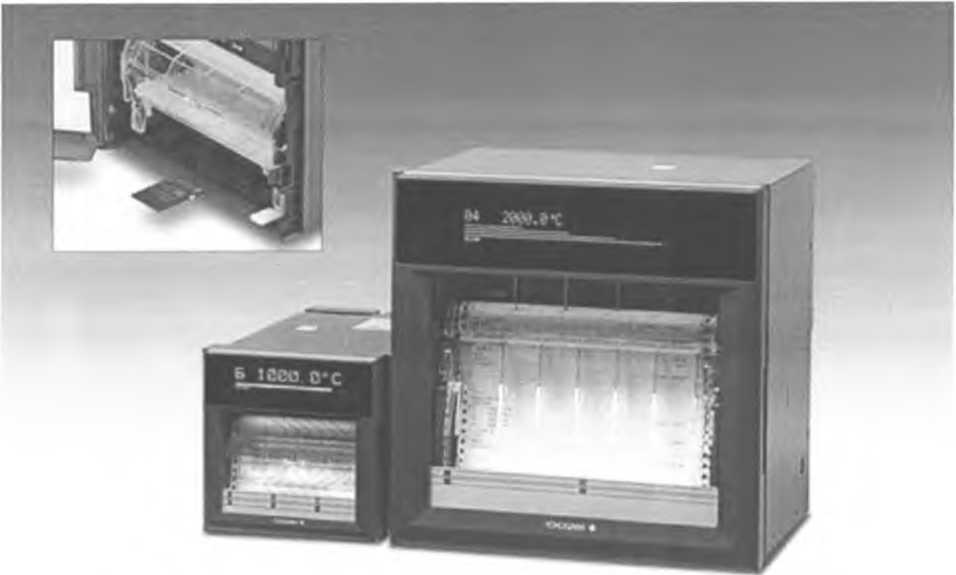

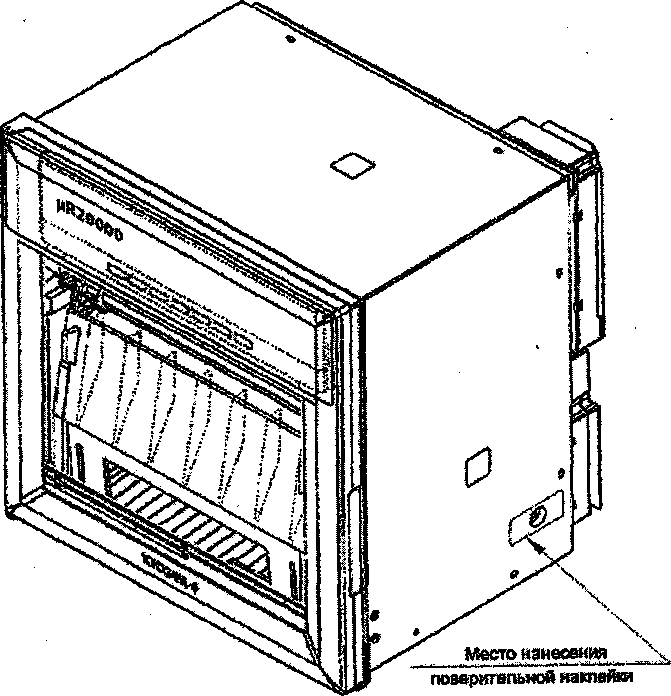

Внешний вид регистраторов показан на рисунках 1-3.
Место нанесения знака поверки приведено в приложении к описанию типа.

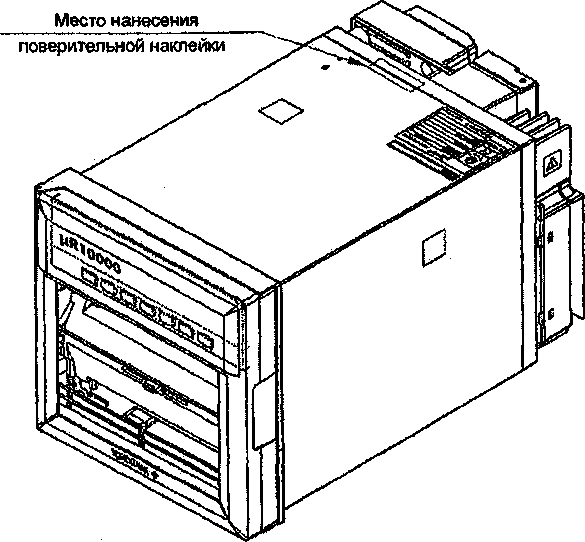

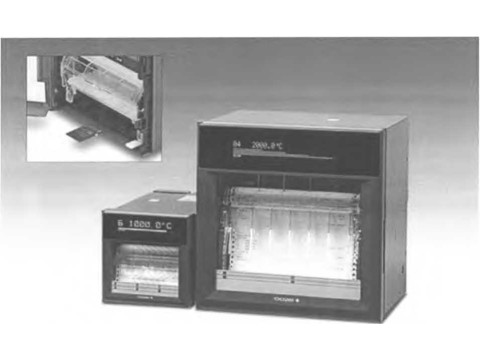

Рисунок 1 - Регистраторы электрических сигналов серии pR
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1-2.
Таблица 1 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий диапазон температур, °C |
от 0 до 50 |
|
Относительная влажность, % |
от 20 до 80 (при температуре от 5 °C до 40 °C) |
|
Напряжение питания: - от сети переменного тока, В - от источника постоянного тока, В |
от 90 до 132, от 180 до 264 от 21,6 до 26,4 |
|
Частота напряжения питания, Гц |
(50 ± 2), (60 ± 2) |
|
Потребляемая мощность, В А, не более |
40 (для модели pR 10000) 55 (для модели pR20000) |
|
Температура транспортирования, °C |
от минус 25 °C до плюс 60 °C |
|
Габаритные размеры, мм, не более |
152x152x248 (для модели серия pR 10000) 259x259x244 (для модели серия pR20000) |
|
Вес, кг, не более |
2,5 (для модели серия pRIOOOO) 3,5 (для модели серия pR20000) |
2 - Основные
|
Диапазон измерений, °C |
Единица младшего разряда |
Пределы допускаемой основой абсолютной погрешности в диапазоне температур (23 ± 2) °C |
|
Сигналы напряжения постоянного тока, В | ||
|
от минус 20 до плюс 20 мВ |
10 мкВ |
±(0,1% показаний + 2 единицы младшего раз-ряда) |
|
от минус 60 до плюс 60 мВ |
10 мкВ | |
|
от минус 200 до плюс 200 мВ |
100 мкВ | |
|
от минус 2 до плюс 2 В |
1 мВ | |
|
от минус 6 до плюс 6 В |
1 мВ | |
|
от минус 20 до плюс 20 В |
10 мВ | |
|
от минус 50 до плюс 50 В |
10 мВ |
±(0,1% показаний + 3 единицы младшего разряда) |
|
от 1 до 5 В |
1 мВ |
±(0,1% показаний + 2 единицы младшего разряда) |
|
Сигналы от термопар типов по СТБ ГОСТ Р 8.585-2004 | ||
|
R: от 0 °C до 1760 °C |
0,1 °C |
±3,7 °C в диапазоне от 0 °C до 100 °C ±1,5 °C в диапазоне свыше 100 °C до 300 °C ±(0,15% показаний + 1,0 °C) свыше 300 °C |
|
S: от 0 °C до 1760 °C | ||
|
В: от 0 °C до 1820 °C |
в диапазоне от 0 °C до 400 °C погрешность не нормируется ±2,0 °C в диапазоне от 400 °C до 600 °C ±(0,15% показаний + 1,0 °C) свыше 600 °C | |
|
К: от минус 200 °C до плюс 1370 °C |
±(0,15% показаний + 0,7 °C) в диапазоне от минус 200 °C до минус 100 °C ±(0,15% показаний + 1,0 °C) в диапазоне свыше минус 100 °C до 1370 °C | |
|
Е: от минус 200 °C до плюс 800 °C |
±(0,15% показаний + 0,5 °C) | |
|
J: от минус 200 °C до плюс 1100 °C |
±(0,15% показаний + 0,7 °C) в диапазоне от минус 200 °C до минус 100 °C ±(0,15% показаний + 0,5 °C) в диапаз^це^выше минус 100 °C до 1100 | |
Продолжение таблицы 2
|
Диапазон измерений, °C |
Единица младшего разряда |
Пределы допускаемой основой абсолютной погрешности в диапазоне температур (23 ± 2) °C |
|
Т: от минус 200 °C до плюс 400 °C |
±(0,15% показаний + 0,5 °C) | |
|
N: от 0 °C до 1300 °C |
±(0,15% показаний + 0,7 °C) | |
|
Сигналы от термопреобразователей сопротивления по ГОСТ 6651-2009 | ||
|
Pt100: от минус 200 °C до плюс 600 °C |
0,1 °C |
±(0,15% показаний + 0,3 °C) |
|
Примечания - в таблице 2 допуск на основную погрешность для каждого типа термопары указан без учета погрешности канала компенсации температуры холодного спая. Возможна внешняя и внутренняя компенсация температуры холодного спая термопар. Пределы допускаемой абсолютной погрешности канала внутренней компенсации температуры холодного спая: для термопар типа К, J, Е, Т, N: ± 0,5 °C, для термопар типа: R, S, В: ±1 ,0 °C, Пределы допускаемой дополнительной погрешности от воздействия температуры окружающей среды в пределах рабочих условий применяется: ± (0,1% показаний + 1 Единица младшего разряда)/10 °C Пределы допускаемой основной приведённой погрешности регистрации на диаграммной ленте: ± 0,3 % D, где D - диапазон измерения. | ||
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
В комплект одного регистратора электрических сигналов серии pR входят: диаграммная бумага, картридж (тип и цвет в зависимости от модели), крепления для монтажа, руководство по эксплуатации. Стандартного комплекта ЗИП в наборе нет. ЗИП комплектуется отдельно, как запасные части или аксессуары.
|
Наименование |
Код |
|
- прибор регистрирующий |
- |
|
- руководство по эксплуатации |
- |
|
- комплект ЗИП |
- |
|
- электронные платы |
В88хххх |
|
- части корпуса |
В99хххх |
|
- крепление и винты |
Y93xxxx |
|
- провод питания |
АЮхххх |
|
- резистор |
41592х 43892х |
|
- картридж с красящей лентой |
В990ххх |
|
- картридж сменного фломастера, плоттерное перо |
В9902хх |
|
- монтажный кронштейн |
В9900ВХ |
|
- диаграммная бумага |
В95хххх |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Yokogawa Electric Corporation", Япония, фирмы "Yokogawa Electric China Co., Ltd.", Китай.
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".
МРБ МП. 2560 -2016 "Регистраторы электрических сигналов серии pR. Методика поверки".
Заключение
Регистраторы электрических сигналов серии pR соответствуют технической документации фирмы "Yokogawa Electric Corporation", Япония, фирмы "Yokogawa Electric China Co., Ltd.", Китай, ГОСТ 12997-84, TP TC 004/2011, TP TC 020/2011 (декларация о соответствии № TC N RU fl-JP.AB72.B.O2157 от 01.12.2014, срок действия до 30.11.2019).
Межповерочный интервал - не более 12 месяцев (для регистраторов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. г.Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025
