Антенны измерительные П6-23М
| Номер в ГРСИ РФ: | РБ 03 16 1483 15 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Категория: | Антенны измерительные |
| Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
Антенны измерительные П6-23М (далее - антенны) предназначены для преобразования энергии свободного электромагнитного поля в энергию связанного поля, распространяющегося в коаксиальной передающей линии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 1483 15 |
| Наименование | Антенны измерительные П6-23М |
| Год регистрации | 2015 |
| Номер сертификата | 10038 |
| Дата регистрации | 2015-10-29 |
| Срок действия | 2020-10-29 |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МП.МН 1087-2002 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 16 1483 15 [2016-04-06]
rb-03-16-1483-15_2016-04-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 1483 15 [2009-10-15]
rb-03-16-1483-15_2009-10-15.pdf
|
Скачать |
Описание типа
Назначение
Антенны измерительные П6-23М (далее - антенны) предназначены для преобразования энергии свободного электромагнитного поля в энергию связанного поля, распространяющегося в коаксиальной передающей линии.
Антенна совместно с измерительными приемными устройствами и генераторами применяется для измерения плотности потока мощности электромагнитного поля, параметров антенных устройств, параметров электромагнитной совместимости радиоэлектронных средств, а также возбуждения электромагнитного поля с заданной плотностью потока мощности.
Описание
Антенна представляет собой рупор, выполненный как одно целое с волноводно-коаксиальным переходом. Плоскость поляризации антенны проходит через ось рупора параллельно узким сторонам раскрыва.
Вход антенны стандартный коаксиальный с волновым сопротивлением 50 Ом. Коаксиальная линия переходит в линию с прямоугольным внешним проводником и эксцентрически расположенным внутренним стержнем.
Далее фидер соединен с коньковым волноводом, который постепенно переходит в Н-образный волновод, а затем в рупор.
Для коррекции фазовых искажений и обеспечения нормальной формы диаграммы направленности в рабочем диапазоне частот в апертуре измерительной антенны установлена линза из пенопласта.

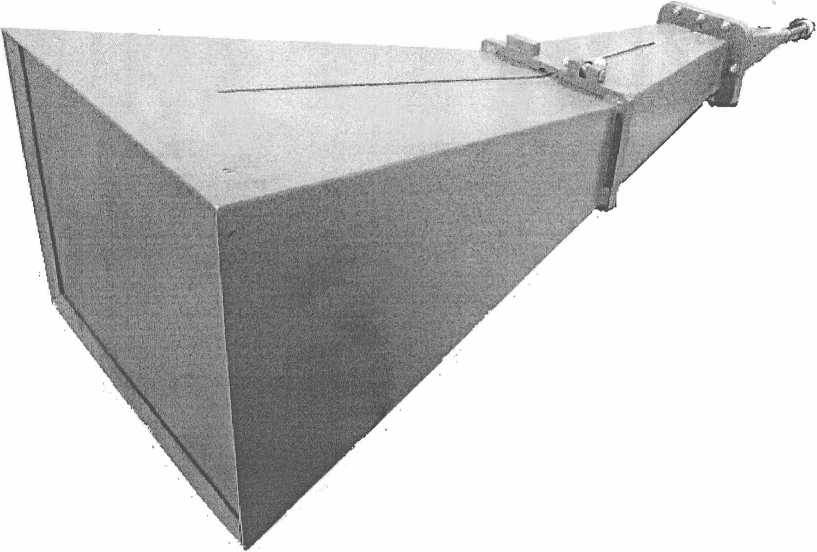

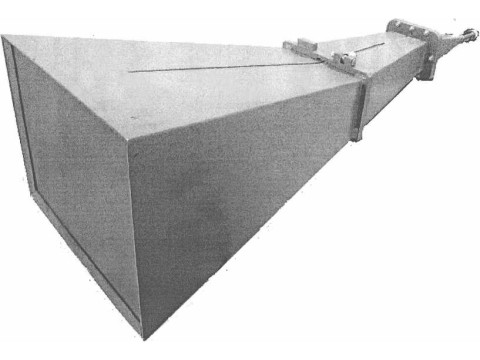

Общий вид антенны приведен на рисунке 1.
Рисунок 1 - Общий вид антенны
Место нанесения знака поверки (поверительного клейма-наклейки и оттиска), знака утверждения типа и товарного знака указано в приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики антенн представлены в таблице 1.
Таблица 1 - Основные технические и метрологические характеристики
|
Характеристика |
Значение |
|
Рабочий диапазон частот, ГГц |
от 0,85 до 17,44 |
|
Коэффициент стоячей волны (КСВ), не более |
1,7 |
|
Эффективная площадь, см2, не менее: в диапазоне частот от 0,85 до 15 ГГц (включительно) в диапазоне частот от 15 до 17,44 ГГц |
150 110 |
|
Пределы допускаемой относительной погрешности эффективной площади антенны, %: в диапазоне частот от 0,85 до 15 ГГц (включительно) в диапазоне частот от 15 до 17,44 ГГц |
±20 ±15 |
|
Уровень сигнала ортогональной поляризации относительно сигнала основной поляризации на выходе антенны, дБ, не более |
минус 25 |
|
Уровень боковых лепестков диаграммы направленности относительно уровня главного лепестка, дБ, не более |
минус 10 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - без упаковки - в упаковке |
887х35ф<^5=% |
Государственный реестр} I средств измерений ]
Окончание таблицы 1
|
Характеристика |
Значение |
|
Масса антенны, кг, не более: - без упаковки - в упаковке |
6,8 26,0 |
|
Диапазон температуры окружающего воздуха при эксплуатации, °C |
от минус 50 до плюс 50 |
|
Относительная влажность при эксплуатации |
до 98 % при температуре 25 °C |
Знак утверждения типа
Знак утверждения типа наносится на антенне методом гравирования (приложение А). На эксплуатационную документацию знак утверждения типа наносится на титульном листе методом типографской печати.
Комплектность
Комплект поставки определяется в соответствии с ТУ РБ 100039847.018-2002. и приведен в таблице 2.
Таблица 2 - Комплектность_____________________________________________
|
Наименование |
Количество |
|
Антенна измерительная П6-23М |
1 |
|
Планшет |
1 |
|
Упаковка |
1 |
|
Методика поверки |
1 |
|
Руководство по эксплуатации |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
МП.Мн 1087-2002 "Антенна измерительная П6-23М. Методика поверки".
ТУ РБ 100039847.018-2002 " Антенна измерительная П6-23М. Технические условия".
Заключение
Антенны измерительные П6-23М соответствуют требованиям ГОСТ 22261-94 ТУ РБ 100039847.018-2002.
Межповерочный интервал не более 24 месяцев (для антенн, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93 Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
