Антенны измерительные П6-62
| Номер в ГРСИ РФ: | РБ 03 16 2041 10 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Категория: | Антенны измерительные |
| Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
Антенны измерительные П6-62 (далее - антенны) предназначены для преобразования напряженности электрического переменного поля в напряжение, воспринимаемое измерительными приемными устройствами.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 2041 10 |
| Наименование | Антенны измерительные П6-62 |
| Год регистрации | 2010 |
| Номер сертификата | 6551 |
| Дата регистрации | 2010-07-29 |
| Срок действия | 2015-07-29 |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 1335-2003 |
Поверители
Скачать
|
Описание типа РБ 03 16 2041 10 [2010-09-13]
rb-03-16-2041-10_2010-09-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 2041 10 [2010-01-01]
rb-03-16-2041-10_2010-01-01.pdf
|
Скачать |
Описание типа
Назначение
Антенны измерительные П6-62 (далее - антенны) предназначены для преобразования напряженности электрического переменного поля в напряжение, воспринимаемое измерительными приемными устройствами.
Антенны совместно с измерительными приемными устройствами применяются для измерения электрического поля индустриальных радиопомех, параметров электромагнитной совместимости технических средств, параметров антенных устройств.
Антенны одноканальные с линейной поляризацией.
Описание
Антенна П6-62 является биконической вибраторной антенной, состоящей из двух обращённых вершинами друг к другу конусов конечной длины. К вершинам конусов подключён симметрирующий трансформатор, с коэффициентом трансформации 4:1 для согласования волнового сопротивления биконического вибратора 158 Ом с выходным сопротивлением 50 Ом. Выход антенны - соединитель типа III, Розетка, ГОСТ 13317-89.

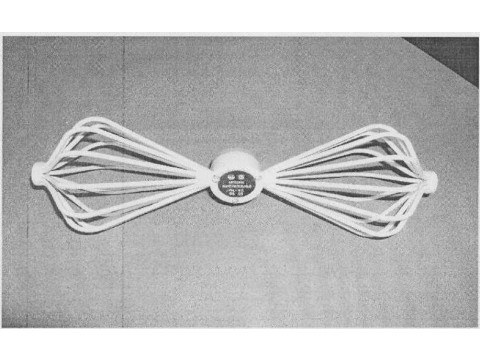

Внешний вид антенны измерительной П6-62 приведен на рисунке 1.
Место нанеёения знака поверки (клеймо-наклейка) указано в приложении А.
Лист 1 из 5

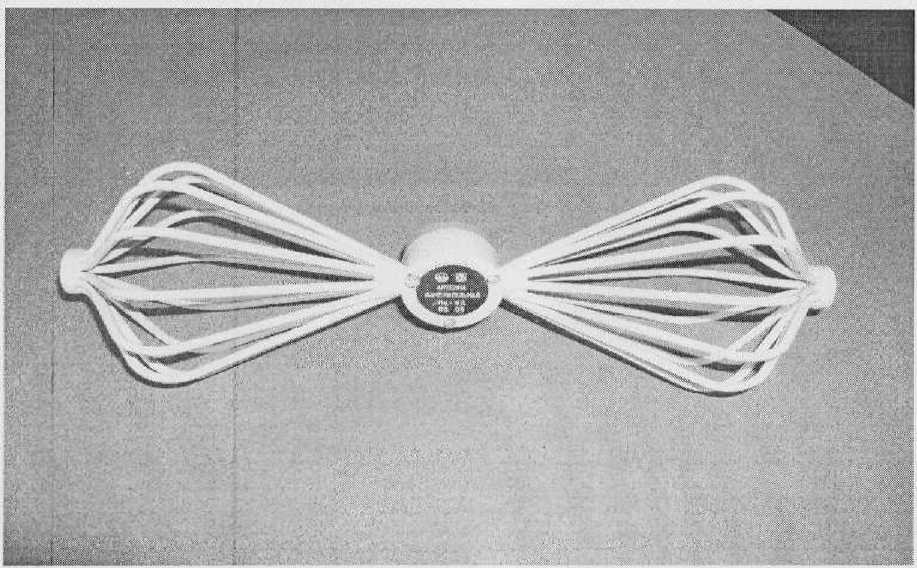

Рисунок 1 Внешний вид антенны измерительной П6-62
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочий диапазон частот, МГц
Коэффициент стоячей волны (КСВ) входа антенны с кабелем, не более
Пределы допускаемой погрешности антенного коэффициента, дБ, не более
Уровень сигнала при ортогональной поляризации, дБ, не более
от 300 до 1000
2
±2,0
минус 20
По устойчивости и прочности при климатических и механических воздействиях антенны соответствует нормам группы 6 ГОСТ 22261-94.
।
Рабочие условия эксплуатации антенн:
- температура окружающего воздуха от минус 50 °C до плюс 60 °C;
- относительная влажность окружающего воздуха 95 % при температуре 35 °C;
- минимальное атмосферное давление 80 к! 1а (460 мм рт. ст.).
Гамма-процентный срок службы антенн не менее 15 лет при у 95 %.
Гамма-процентный срок сохраняемости антенн не менее 10 лег для отапливаемых хранилищ или 5 лег для неотапливаемых хранилищ при у 90 %.
Габаритные размеры и масса антенн приведены в таблице 1.
Таблица 1
|
Наименование |
Габаритные размеры, мм, не более |
Масса, кг, не более |
|
Антенна измерительная П6-62 |
400x145x150 |
1,0 |
|
Комплект упаковки |
595x375x200 |
10,0 |
Знак утверждения типа
Знак утверждения типа наносится на антенну методом офсетной печати (приложение А). На эксплуатационной документации знак утверждения типа наносится на титульном листе методом типографской печати.
Комплектность
Комплектность антенны соответствует таблице 2.
Таблица 2
|
Обозначение |
Наименование |
Количество |
|
УШЯИ.464651.001 |
Антенна измерительная П6-62 |
1 |
|
УШЯИ.464651.001 РЭ |
Руководство по эксплуатации |
1 |
|
УШЯИ.464651.001 МП |
МП.МН 1335-2003 "Методика поверки" |
1 |
|
УШЯИ.301561.268 |
Скоба |
1 |
|
У ШЯИ.305439.009-03 |
Планшет |
1 |
|
УП1ЯИ.305642.185 |
Комплект упаковки |
1 |
|
УШЯИ.685681.005 |
Кабель |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
МП.МН 1335-2003 "Антенны измерительные П6-62. Методика поверки";
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия";
ТУ РБ 100039847.047-2003 "Антенны измерительные П6-62. Технические условия".
Заключение
Антенны измерительные П6-62 соответствуют требованиям ГОСТ 22261-94, ТУ РБ 100039847.047-2003.
Межповерочный интервал - не более 24 месяцев (для антенн, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ.
Республика Беларусь,
г. Минск, Старовиленский тракт, д. 93,
тел. (017)-334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
