Антенны измерительные электрические П6-71
| Номер в ГРСИ РФ: | РБ 03 16 3914 18 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Категория: | Антенны измерительные |
| Производитель / заявитель: | ООО "ПКФ Цифровые приборы", г. Москва |
мерительным
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 3914 18 |
| Наименование | Антенны измерительные электрические П6-71 |
| Год регистрации | 2018 |
| Номер сертификата | 11785 |
| Дата регистрации | 2018-05-31 |
| Срок действия | 2022-10-16 |
| Получатель сертификата | ООО "ПКФ Цифровые приборы", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ПКФ Цифровые приборы"
Адрес: 129281, г. Москва, ул. Енисейская, 24, кв.150
Контакты: (495) 225-55-01, info@octava.info
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по документу АВНР.411153.011РЭ (2007 г.). |
| Признание поверки | Первичная при выпуске из производства: ВНИИФТРИ (аттестат аккредитации - №RA.RU.311478, шифр поверительного клейма - Т) (НТК №11-08); Ростовский ЦСМ (аттестат аккредитации - №RA.RU.311306, шифр поверительного клейма - ВР)(НТК №03-13); ООО "ПКФ Цифровые приборы" (аттестат аккредитации - №РОСС RU.0001.310436, шифр поверительного клейма - ГУЦ (до 08.08.2014 - ВЖИ)(НТК №12-14). Отмена решения о признании периодической поверки (НТК №12-20). |
Поверители
Скачать
|
Описание типа РБ 03 16 3914 18 [2009-03-05]
rb-03-16-3914-18_2009-03-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 3914 18 [2018-05-31]
rb-03-16-3914-18_2018-05-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 3914 18 [2015-03-20]
rb-03-16-3914-18_2015-03-20.pdf
|
Скачать |
Описание типа
Назначение
мерительным
Антенны измерительные электрические 116-71 предназначены (совмес приемником, селективным микровольтметром, анализатором спектра) для измерений напряженности электрического поля.
Описание
Принцип действия антенны измерительной элетрической П6-71 (далее - антенна П6-71) состоит в преобразовании напряженности переменного электрического поля (далее - НЭП) в соответствующее напряжение переменного тока.
Конструктивно антенна П6-71 состоит из первичного преобразователя в виде диполя, образованного двумя пластинками, усилителя, расположенного в рукоятке, и выходного разъема.
К выходному разъему подсоединяется кабель удлинительный.
Под действием переменного электрического поля на пластинах индуцируется переменный заряд, пропорциональный НЭП.
Усилитель преобразует ток перезаряда пластин в выходное напряжение, согласовывает импеданс антенны с выходным сопротивлением и осуществляет частотную коррекцию сигнала.
В комплект поставки входит блок питания ОКТАФОН, который обеспечивает питание усилителя антенны П6-71.

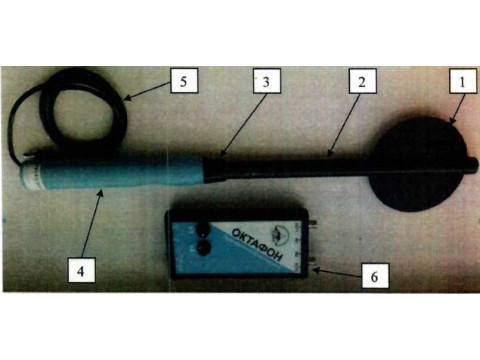

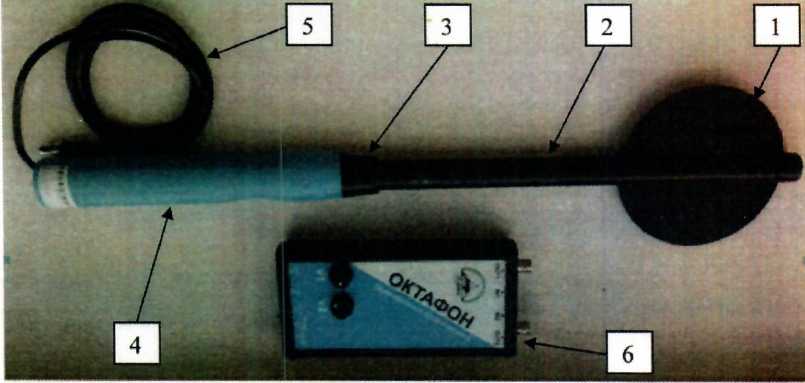

Внешний вид антенны П6-71 приведен на рисунке 1.
1 - первичный преобразователь
2 - штанга
3 - переходник
4 - рукоятка
5 - кабель удлинительный
6 - блок питания ОКТАФОН
Рисунок 1 - Внешний вид антенны П6-71
Элементы антенны П6-71, влияющие на ее метрологические характеристики, защищены от несанкционированного доступа лакокрасочным покрытием. Дополнительных мер по защите не требуется.
Антенна П6-71 может использоваться для контроля электромагнитной обстановки, измерений индустриальных радиопомех, измерений биологически опасных уровней электромагнитных полей, а также для научных исследований.
Программное обеспечение отсутствует.
Технические характеристики
Метрологические характеристики приведены в таблице 1.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, кГц |
от 0,005 до 400 включ. |
|
Диапазон изменения коэффициента калибровки К, дБ(1 -м'1) |
от 50,0 до 102,0 |
|
Коэффициенты калибровки К на фиксированных частотах |
приведены в таблице 2 |
|
Верхние границы Emax диапазона измерений НЭП на фиксированных частотах |
приведены в таблице 2 |
|
Спектральная плотность собственных шумов Se на фиксированных частотах |
приведена в таблице 2 |
|
i Пределы допускаемой абсолютной погрешности коэффициента калибровки в диапазоне частот от 20 Гц до 100 кГц, дБ |
±1,5 |
|
Отношение максимального напряжения к минимальному напряжению при ориентации антенны в однородном поле, дБ, не менее |
20 |
Таблица 2 - Значения К, Emax, St
|
Частота, кГц |
К, дБ(1-м’‘) |
Emax, дБ-(В-м‘') |
SE. дБ(В(м-л/Гц)') |
|
0,005 |
102,0 |
100,0 |
-6,0 |
|
0,020 |
90,0 |
100,0 |
-19,5 |
|
0,050 |
82,0 |
100,0 |
-27,5 |
|
0,100 |
76,0 |
94,0 |
-33.5 |
|
0,300 |
66.6 |
84,6 |
-43.4 |
|
1.000 |
57,0 |
75,0 |
-53.5 |
|
2,000 |
53,0 |
71,0 |
-58.8 |
|
3,000 |
51,6 |
69,6 |
-61,6 |
|
10,00 |
50.2 |
68,2 |
-66,8 |
|
30,00 |
50,0 |
68,0 |
-68,0 |
|
100,0 |
50,0 |
56,0 |
-69,0 |
|
400,0 |
50,0 |
42,0 |
-69,0 |
Основные технические характеристики приведены в таблице 3.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое питание биполярное от источника постоянного напряжения, В |
±6,5...±18,0 |
|
Потребляемая мощность, Вт. не более |
0,2 |
|
Масса, кг, не более |
0,305 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
500 80 (кйёШ J |
|
Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха при +30 °C, %, не более - атмосферное давление. кПа (мм рт.ст.) |
от +5 до +40 90 от 70 до 106,5 (от 537 до 800) |
Знак утверждения типа
наносится на титульный лист документа «Антенна измерительная электрическая П6-71. Руководство по эксплуатации АВНР.41 И 53.011 РЭ» типографским способом и на корпус антенны П6-71 в виде наклейки.
Комплектность
Комплектность антенны П6-71 приведена в таблице 4.
Таблица 4 - Комплектность антенны Пб-71
|
Наименование |
Обозначение |
Количество |
|
Антенна измерительная электрическая 116-71 |
АВНР.41 И 53.011 |
1 шт. |
|
Кабель удлинительный |
АВНР.68561 1.011 |
1 шт. |
|
Тренога* |
АВНР.411171.012 |
1 шт. |
|
Блок питания ОКТАФОН* |
АВНР.411171.013 |
1 шт. |
|
Кейс* |
АВНР.411915.011 |
1 шт. |
|
Руководство по эксплуатации |
АВНР.41 И 53.011 РЭ |
1 экз. |
|
Паспорт-формуляр |
АВНР.411153.011 ПС |
1 экз. |
|
* - поставляется по отдельному заказу | ||
Поверка
осуществляется по документу АВНР.411153.011 РЭ «Антенна измерительная электрическая П6-71. Руководство по эксплуатации», раздел «Методика поверки», согласованному ФГУП «ВНИИФТРИ» 05 октября 2007 года.
Основные средства поверки:
- государственный рабочий эталон единицы напряженности электрического поля 2 разряда в диапазоне частот от 5 Гц до 4Т0:’ Гц (по ГОСТ Р 8.564-96, ГОСТ Р 8.805-2012), диапазон воспроизведения напряженности электрического поля от 0,1 до 1500 Вы* в диапазоне частот от 5 Гц до 100 кГц, от 0,1 до 20 В-м’1 в диапазоне частот от 100 до 400 кГц, пределы допускаемой относительной погрешности воспроизведения напряженности электрического поля ±5 %;
- государственный рабочий эталон единицы напряженности электрического поля 1 разряда на частоте 50 Гц ((по ГОСТ Р 8.564-96), диапазон воспроизведения напряженности электрического поля от 0,01 до 100 кВм"1, пределы допускаемой относительной погрешности воспроизведения напряженности электрического поля +3 %;
- нановольтметр селективный Unipan 233, регистрационный номер 5299-76, диапазон частот от 1.5 Гц до 150 кГц, диапазон измеряемых напряжений от 1 мкВ до ЮОмВ, пределы допускаемой относительной погрешности измерений напряжения на верхнем пределе измерения ±7 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенн П6-71 с требуемой точностью.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.805-2012 ГСП. Государственная поверочная схема для средств
напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ГОС!' Р 8.564-96 ГСИ. Государственная поверочная схема для средств
напряженности магнитного поля в диапазоне частот от 0 до 20 кГц
антеннам
измерений
измерений
ГОСТ 22261-94 Средства измерений элекгрических и магнитных величин. Общие технические условия
ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний
Антенна измерительная магнитная П6-71. Технические условия ТУ 4381-005-98301696-2007
