Антенны измерительные магнитные П6-70
| Номер в ГРСИ РФ: | РБ 03 16 3913 18 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Категория: | Антенны измерительные |
| Производитель / заявитель: | ООО "ПКФ Цифровые приборы", г. Москва |
Антенны измерительные магнитные П6-70 предназначены (совм приемником, селективным микровольтметром, анализатором спектра) для из магнитного поля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 3913 18 |
| Наименование | Антенны измерительные магнитные П6-70 |
| Год регистрации | 2018 |
| Номер сертификата | 11784 |
| Дата регистрации | 2018-05-31 |
| Срок действия | 2022-10-16 |
| Получатель сертификата | ООО "ПКФ Цифровые приборы", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ПКФ Цифровые приборы"
Адрес: 129281, г. Москва, ул. Енисейская, 24, кв.150
Контакты: (495) 225-55-01, info@octava.info
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по документу АВНР.411171.011 РЭ (2007 г.). |
| Признание поверки | Первичная при выпуске из производства: ВНИИФТРИ (аттестат аккредитации - № RA.RU.311478, шифр поверительного клейма - Т)(НТК №11-08); Ростовский ЦСМ (аттестат аккредитации - № RA.RU.311306, шифр поверительного клейма - ВР)(НТК №03-13); ООО "ПКФ Цифровые приборы" (аттестат аккредитации - №РОСС RU.0001.310436, шифр поверительного клейма - ГУЦ (с 08.08.2014) - дополнительно к используемому шифру ВЖИ)(НТК №12-14). Отмена решения о признании периодической поверки (НТК №12-20). |
Поверители
Скачать
|
Описание типа РБ 03 16 3913 18 [2009-03-04]
rb-03-16-3913-18_2009-03-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 3913 18 [2018-05-31]
rb-03-16-3913-18_2018-05-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 3913 18 [2015-03-20]
rb-03-16-3913-18_2015-03-20.pdf
|
Скачать |
Описание типа
Назначение
Антенны измерительные магнитные П6-70 предназначены (совм приемником, селективным микровольтметром, анализатором спектра) для из магнитного поля.
ПКФ
Цифровые приборы
Описание
Принцип действия антенны измерительной магнитной П6-70 (далее - антенна П6-70) состоит в преобразовании напряженности переменного магнитного поля (далее - НМП) в соответствующее напряжение переменного тока в тракте.
Конструктивно антенна П6-70 состоит из первичного преобразователя в виде спиралевидной рамки, экранированной двумя пластинами, усилителя, расположенного в рукоятке, и выходного разъема.
К выходному разъему подсоединяется кабель удлинительный.
Под действием переменного магнитного поля на рамке индуцируется переменный ток, пропорциональный НМП.
Усилитель преобразует ток в выходное напряжение, согласовывает импеданс антенны с выходным сопротивлением и осуществляет частотную коррекцию сигнала.
В комплект поставки входит блок питания ОКТАФОН, который обеспечивает питание усилителя антенны П6-70.

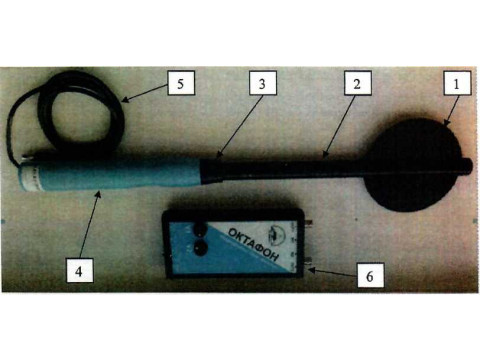

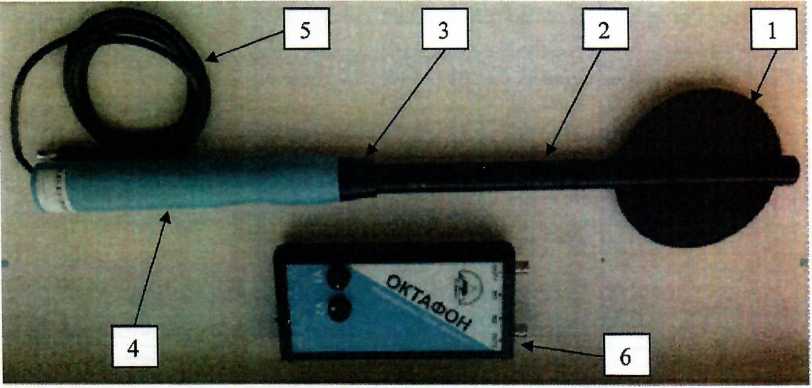

Внешний вид антенны П6-70 приведен на рисунке 1.
1 - первичный преобразователь
2 - штанга
3 - переходник
4 - рукоятка 5 - кабель удлинительный 6 - блок питания ОКТАФОН Рисунок 1 - Внешний вид антенны П6-70
Элементы антенны П6-70, влияющие на ее метрологические характеристики, защищены от несанкционированного доступа лакокрасочным покрытием. Дополнительных мер по защите не требуется.
Антенна П6-70 может использоваться для контроля электромагнитной обстановки, измерений индустриальных радиопомех, измерений биологически опасных уровней электромагнитных полей, а также для научных исследований.
Программное обеспечение отсутствует.
Технические характеристики
Метрологические характеристики приведены в таблице 1.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, кГц |
от 0,005 до 400 включ. |
|
Диапазон изменения коэффициента калибровки К, дБ(1 Ом'1-м'‘) |
от 33,8 до 85,8 |
|
Коэффициенты калибровки К на фиксированных частотах |
приведены в таблице 2 |
|
Верхние границы Нтах диапазона измерений НМП на фиксированных частотах |
приведены в таблице 2 |
|
Спектральная плотность собственных шумов Sh на фиксированных частотах |
приведена в таблице 2 |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки в диапазоне частот от 20 Гц до 100 кГц, дБ |
±1,5 |
|
Отношение максимального напряжения к минимальному напряжению при ориентации антенны в однородном поле, дБ, не менее |
20 |
|
Таблица 2 - Значения К, |
Зтах, Sh | ||
|
Частота, кГц |
К, дБ(1 Ом^м’1) |
Нтах, дБ(1 А-м'1) |
SH, А'(м'^Гц)'1 |
|
0,005 |
85,8 |
74,0 |
-42,5 |
|
0,020 |
73,8 |
74,0 |
-56,0 |
|
0,050 |
65,8 |
74,0 |
-65,5 |
|
0,100 |
59,8 |
74,0 |
-76,0 |
|
0,300 |
50,4 |
64,5 |
-86,9 |
|
1,000 |
40,8 |
55,0 |
-97,5 |
|
2,000 |
36,8 |
51,0 |
-102,5 |
|
3,000 |
35,4 |
49,6 |
-104,9 |
|
10,00 |
34,0 |
48,1 |
-107,8 |
|
30,00 |
33,8 |
48,0 |
-109,0 |
|
100,0 |
33,8 |
39,8 |
-109,0 |
|
400,0 |
33,8 |
25,8 |
-109,0 |
Основные технические характеристики приведены в таблице 3.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое питание биполярное от источника постоянного напряжения, В |
±6,5...±18,0 |
|
Потребляемая мощность, Вт, не более |
0,2 |
|
Масса, кг, не более |
0,305 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Габаритные размеры, мм, не более; - длина - ширина - высота |
500 $0 ( 1гостдарс18е1,иы'' PSTj и 1 (средств измерении 1 41 \\ \ республики Бедарду |
|
Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха при +30 °C, %, не более - атмосферное давление, кПа (мм рт.ст.) |
\Пля доку*'”1'Ч' // от +5 до +40 90 от 70 до 106,5 (от 537 до 800) |
Знак утверждения типа
наносится на титульный лист документа «Антенна измерительная магнитная П6-70. Руководство по эксплуатации АВНР.411171.011 РЭ» типографским способом и на корпус антенны П6-70 в виде наклейки.
Комплектность
Комплектность антенны П6-70 приведена в таблице 4.
Таблица 4 - Комплектность антенны П6-70
|
Наименование |
Обозначение |
Количество |
|
Антенна измерительная магнитная П6-70 |
АВНР.411171.011 |
1 шт. |
|
Кабель удлинительный |
АВНР.685611.011 |
1 шт. |
|
Тренога* |
АВНР.411171.012 |
1 шт. |
|
Блок питания ОКТАФОН* |
АВНР.411171.013 |
1 шт. |
|
Кейс* |
АВНР.411915.011 |
1 шт. |
|
Руководство по эксплуатации |
АВНР.411171.011 РЭ |
1 экз. |
|
Паспорт-формуляр |
АВНР.411171.011 ПС |
1 экз. |
|
* - поставляется по отдельному заказу | ||
Поверка
осуществляется по документу АВНР.411171.011 РЭ «Антенна измерительная магнитная П6-70. Руководство по эксплуатации», раздел «Методика поверки», согласованному ФГУП «ВНИИФТРИ» 05 октября 2007 года.
Основные средства поверки
- государственный рабочий эталон единицы напряженности магнитного поля 1 разряда в диапазоне частот от 5 Гц до 10 МГц (по ГОСТ Р 8.808-2012), диапазон воспроизведения напряженности магнитного поля от 0,05 до 3000 А-м'1 в диапазоне частот от 5 до 60 Гц, от 0,05 до 300 А-м'1 в диапазоне частот от 60 до 2000 Гц. от 0,005 до 300 А-м'1 в диапазоне частот от 2 до 30 кГц, от 0,005 до 100 А-м'1 в диапазоне частот от 30 до 100 кГц, от 0,005 до 3 А-м'1, в диапазоне частот от 100 до 400 кГц, от 0,05 до 1 А-м'1 в диапазоне частот от 0.4 до 10 МГц, от 0.05 до 10 А-м'1 на частотах 0,5; 1,0; 5.0; 10,0 МГц, пределы допускаемой относительной погрешности воспроизведения напряженности магнитного поля ±3 %;
- нановольтметр селективный Unipan 233, регистрационный номер 5299-76. диапазон частот от 1,5 Гц до 150 кГц, диапазон измеряемых напряжений от 1 мкВ до ЮОмВ, пределы допускаемой относительной погрешности измерений напряжения на верхнем пределе измерения ±7 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенн П6-70 с требуемой точностью.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Государственный реестр средств измерений J \ Республики Беларусь /
\ \ДЛЯ документов/ //
Нормативные документы
ГОСТ Р 8.808-2012 ГСП. Государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0.000005 до 1000 МГц
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний
Антенна измерительная магнитная П6-70. Технические условия ТУ 4381-006-98301696-2007
