Калибраторы электрических сигналов серии СА
| Номер в ГРСИ РФ: | РБ 03 13 5837 15 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "Yokogawa Electric Corporation", Япония |
|
Описание типа РБ 03 13 5837 15 [2017-11-15]
rb-03-13-5837-15_2017-11-15.pdf
|
Скачать |
Калибраторы электрических сигналов серии СА предназначены для измерения и воспроизведения сигналов напряжения и силы постоянного тока, сопротивления, сигналов термопар и термопреобразователей сопротивления (по СТБ ГОСТ Р 8.585-2004 и ГОСТ 6651-2009 соответственно), частоты периодических сигналов, а также для измерения напряжения переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5837 15 |
| Наименование | Калибраторы электрических сигналов серии СА |
| Год регистрации | 2015 |
| Номер сертификата | 10035 |
| Дата регистрации | 2015-10-29 |
| Срок действия | 2020-10-29 |
| Получатель сертификата | фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd.", Корея (KR) |
Производитель / Заявитель
фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd."
Адрес: 14-1, Yangpyongdong-4Ga, Youngdeungpo-Gu, Seoul, 150-866
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2736-2017. |
Поверители
Скачать
|
Описание типа РБ 03 13 5837 15 [2017-11-15]
rb-03-13-5837-15_2017-11-15.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы электрических сигналов серии СА предназначены для измерения и воспроизведения сигналов напряжения и силы постоянного тока, сопротивления, сигналов термопар и термопреобразователей сопротивления (по СТБ ГОСТ Р 8.585-2004 и ГОСТ 6651-2009 соответственно), частоты периодических сигналов, а также для измерения напряжения переменного тока.
Калибраторы применяются в качестве эталона или рабочего средства измерений при испытаниях, для поверки и калибровки в полевых или лабораторных условиях преобразователей электрических сигналов, вторичных измерительных приборов, каналов измерительных систем в различных областях хозяйственной деятельности.
Описание
Калибратор СА представляет собой портативный электрический прибор с расположенными на передней панели жидкокристаллическим дисплеем с регулируемой подсветкой, и клавишами, которые группируются в соответствии с их функциями. Калибраторы СА представлены модификациями СА71 и СА51, различающимися функциональными возможностями.
Калибратор (модификации СА51, СА71) состоит из двух рабочих секций (измерение и воспроизведение), работающих независимо друг от друга и гальванически развязанных. Это позволяет использовать калибратор для одновременного задания входного сигнала и измерения выходного сигнала поверяемого преобразователя.
Питание калибратора осуществляется как от внутреннего батарей, так и от сети переменного тока при использовании специ
Калибраторы имеют связь с компьютером или принтером через интерфейс RS-232C. Наличие встроенного источника питания постоянного тока 12 В позволяет использовать калибратор в качестве источника питания для датчиков.
Внешний вид калибраторов представлен на рисунке 1.
Место нанесения знака поверки приведено в приложении А к описанию типа.

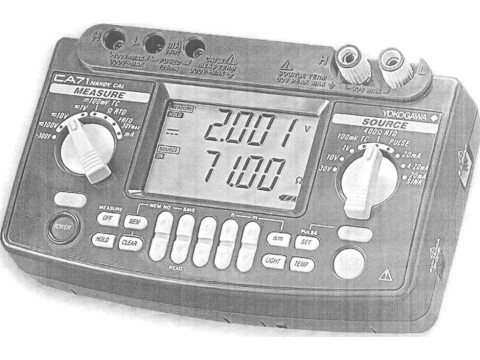

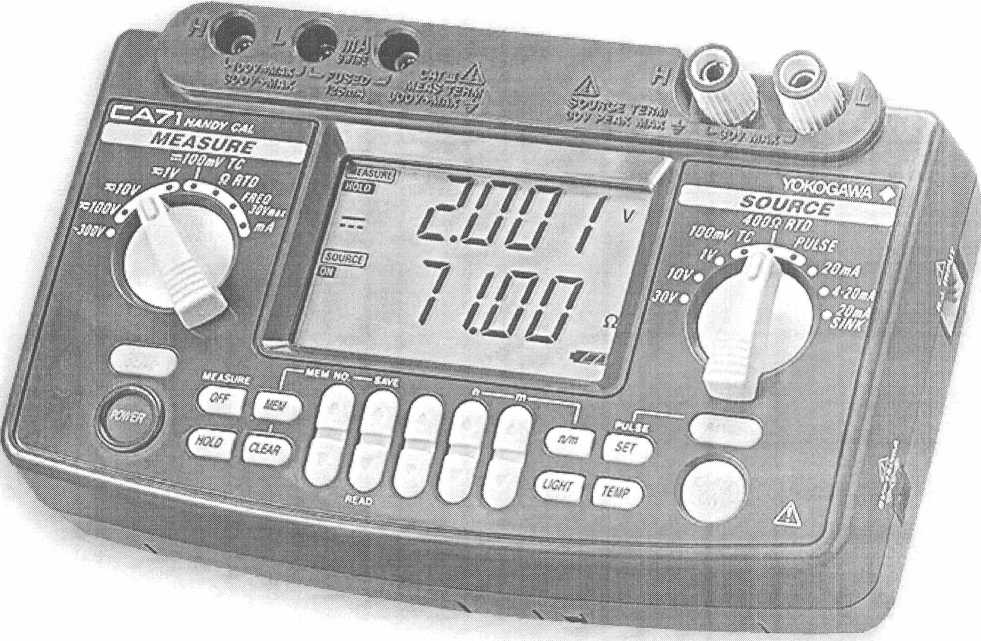

Рисунок 1 - Внешний вид калибраторов СА51 и СА71
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1-3.
|
Таблица 1 - Калибраторы СА5 |
1 и СА71. Воспроизведение электрических величин | |||
|
Функция |
Обозначение диапазона |
Диапазон воспроизведения |
Разрешающая способность |
Пределы допускаемой основной погрешности, △0 (при Т=23±5°С) |
|
Напряжение постоянного тока |
100 mV |
от минус 10,00 до плюс 110,00 мВ |
10 мкВ |
± (0,02% отХ + 15 мкВ) |
|
1 V |
от 0 до 1,1000 В |
0,1 мВ |
± (0,02% отХ + 0,1 мВ) | |
|
10 V |
от 0 до 11,000 В |
1 мВ |
± (0,02% отХ + 1 мВ) | |
|
30 V |
от 0 до 30,000 В |
10 мВ |
± (0,02% отХ + 10 мВ) | |
|
Сила постоянного тока |
20 mA |
от 0 до 24,000 мА |
1 мкА |
± (0,025% от X т 3 мкА) ± (0,05% от X + 3 мкА) |
|
4-20 mA |
4/8/12/16/20 мА |
4 мА | ||
|
20 mA SINK |
от 0,1 до 24,000 мА |
1 мкА | ||
|
Сопротивление |
400 Q |
от 0 до 400,00 Ом |
0,01 Ом |
± (0,025% отХ + 0,1 Ом) |
|
Непрерывная по-следовательность импульсов |
500 Hz |
от 1,0 до 500,0 Гц |
0,1 Гц |
+ 0,2 Гц |
|
_ 1000 Hz 10 kHz |
от 90 до 1100 Гц от 0,9 до 11,0 кГц |
1 Гц 0,1 кГц |
___± 1 Гц ± 0,1 кГц | |
|
Количество импульсов |
Любой диапазон частоты |
от 1 до 99999 импульсов |
1 импульс |
- |
|
Сигналы термопар |
К (ТХА) |
от минус 200,0 °C до минус 100,0 °C |
0,1°С |
± (0,02% отХ + 1,0 °C) |
|
свыше минус 100 °C до плюс 1372,0 °C |
0,1°С |
± (0,02% отХ + 0,5 °C) | ||
|
Е (ТХКн) |
от минус 200,0 °C до минус 100,0 °C |
0,1°С |
± (0,02% от X + 1,0 °C) | |
|
свыше минус 100 °C до плюс 1000,0 °C |
0,1°С |
+ (0,02% от X к 0,5 °C) | ||
|
J (ТЖК) |
от минус 200,0 °C до минус 100,0 °C |
0,1°С |
± (0,02% отХ + 1,0 °C) | |
|
свыше минус 100 °C до плюс 1200,0 °C |
0,1°С |
± (0,02% отХ + 0,5 °C) | ||
|
Т (ТМК) |
от минус 200,0 °C до 0 °C |
0,1°С |
± (0,02% отХ + 1,0 °C) | |
|
свыше 0,0 °C до 400,0 °C |
0,1°С |
± (0,02% отХ + 0,5 °C) | ||
|
N (ТНН) |
от минус 200,0 °C до 0 °C |
0,1°С |
± (0,02% отХ + 1,0 °C) | |
|
свыше 0,0 °C до 1300,0 °C |
0,1°С |
+ (0,02% отХ + 0.5 °C) | ||
|
R (ТПП) |
от0°С до 100 °C |
1°С |
± (0,02% от X + 2 5 °C) | |
|
свыше 100 °C до плюс 1768 °C |
1°С |
± (0,02% отХ + 1,5 °C) | ||
|
S (ТПП) |
от 0 °C до 100 °C |
1°С |
± (0,02% отХ + 2,5 °C) | |
|
свыше 100 °C до 1768 °C |
1°С |
X + 1,5 °C) | ||
|
// / \ \\ Лисгон 8 \\ у«.ЗДмчки Беларусь / j 'X ХЛ” аргументову /] К | ||||
|
Функция |
Обозначение диапазона |
Диапазон воспроизведения |
Разрешающая способность |
Пределы допускаемой основной погрешности, △о (при Т=23±5°С) |
|
Сигналы термопар |
В (ТПР) |
от плюс 600 °C до плюс 999 °C |
1°С |
± (0,02% отХ + 2,0 °C) |
|
от плюс 1000°С до плюс 1820 |
1°С |
± (0,02% отХ + 1,5 °C) | ||
|
Сигналы термопреобразователя сопротивления |
Pt 100 |
от минус 200,0 °C до плюс 850,0 °C |
0,1°С |
± (0,025% отХ + 0,3 °C) |
Примечания:
а) X - значение измеряемой/воспроизводимой величины.
б) Пределы допускаемой дополнительной погрешности в диапазоне температур от О °C до 18°С и от 28 °C до 50 °C: ± (0,1 хД0)/°С.
в) Пределы допускаемой основной погрешности До для каждого типа термопары указаны без учета погрешности канала компенсации температуры холодного спая.
г) Характеристики канала компенсации термопары холодного спая:
- диапазон измерений температуры: от минус 10 °C до плюс 50 °C;
- пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая в диапазоне от18°Сдо 28°С:±0,5°С;
- пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая в диапазоне!
от минус 10°С до плюс 18°С и в диапазоне от 28°С до 50°С: ±1°С. J
Таблица 2 - Калибраторы СА51 и СА71. Измерение электрических величин
|
Функция |
Обозначение диапазона |
Диапазон воспроизведения |
Разрешающая способность |
Пределы допускаемой основной погрешности, △0 (при Т=23±5°С) |
|
Напряжение постоянного тока |
100 mV |
от 0 до плюс 110,00 мВ от 0 до минус 110,00 мВ |
10 мкВ |
± (0,025% отХ + 20 мкВ) |
|
1 V |
от 0 до плюс 1,1000 В от 0 до минус 1,1000 В |
0,1 мВ |
± (0,025% отХ + 0,2 мВ) | |
|
10 V |
от 0 до плюс 11,000 В от 0 до минус 11,000 В |
1 мВ |
± (0,025% отХ + 2 мВ) I | |
|
100 V |
от 0 до плюс 110,00 В от 0 до минус 110,00 В |
0,01 В |
± (0,05% отХ + 20 мВ) | |
|
Напряжение переменного тока |
1 V |
от 0 до 1,100 В |
1 мВ |
± (0,5% отХ + 5 мВ) |
|
10 V |
от 0 до 11,00 В |
0,01 мВ |
± (0,5% от X + 0,05 мВ) | |
|
100 V |
от 0 до 110,0 В |
0,1 В |
± (0,5% отХ + 0,5 мВ) | |
|
300 V |
от 0 до 300 В |
1 В |
± (0,5% отХ + 2. В) |
|
Функция |
Обозначение диапазона |
Диапазон воспроизведения |
Разрешающая способность |
Пределы допускаемой основной погрешности, △0 (при Т=23±5°С) | |
|
Сила постоянного тока |
20 mA |
от 0 до плюс 24,000 мА от 0 до минус 24,000 мА плюс 24,000 мА |
1 мкА |
± (0,025% от X + 4 мкА) | |
|
100 mA SINK |
от 0 до плюс 100,00 мА от 0 до минус 100,00 мА |
10 мкА |
± (0,04% отХ + 30 мкА) | ||
|
Сопротивление |
400 Ом |
от 0 до 400,00 Ом |
0,01 Ом |
± (0,05% отХ + 0,1 Ом) | |
|
Непрерывная последовательность импульсов |
100 Hz |
от 1,0 до 100,0 Гц |
0,1 Гц |
± 0,2 Гц | |
|
1000 Hz |
от 90 до 1100 Гц |
1 Гц |
± 2 Гц | ||
|
10 kHz |
от 0,9 до 11,0 кГц |
0,1 кГц |
± 0,2 кГц | ||
|
Количество импульсов |
CPM |
от 0 до 99999 имп./мин |
1 имп./мин | ||
|
CPH |
от 0 до 99999 имп./час |
1 имп./час | |||
|
Сигналы термопар* |
К (TXA) |
от минус 200,0 °C до минус 100,0 °C |
0,1 °C |
± (0,05% отХ + 2,0°С; | |
|
свыше минус 100 °C до плюс 1372,0 °C |
0,1°С |
± (0,05% отХ + 1,5°С) | |||
|
E (TXKh) |
от минус 200,0 °C до минус 100,0 °C |
0,ГС |
± (0,05% отХ + 2,0”С) | ||
|
свыше минус 100 °C до плюс 1000,0 °C |
0,1°С |
± (0,05% отХ + 1,5°С) | |||
|
J (ТЖК) |
от минус 200,0 °C до минус 100,0 °C |
0,1 °C |
± (0,05% от X + 2,0°С) | ||
|
свыше минус 100 °C до плюс 1200,0 °C |
0,1°С |
± (0,05% отХ + 1,5°С) | |||
|
T (TMK) |
от минус 200,0 °C до минус 100,0 °C |
0,1°С |
± (0,05% отХ + 2,0°С) | ||
|
свыше минус 100 °C до плюс 400,0 °C |
0,1°С |
± (0,05% от X т 1.5°С) | |||
|
N (THH) |
от минус 200,0 °C до минус 100,0 °C |
0,1°С |
± (0,05% отХ + 2 0°С) | ||
|
свыше минус 100 °C до плюс 1300,0 °C |
0,1°С |
± (0,05% отХ + 1,5°С) | |||
|
— |
R (ТПП) |
от0°С до 100 °C |
1°С |
± (0,05% от X + 3°С) | |
|
свыше 100 °C до 1768 °C |
1°С |
± (0,05% отХ + 2°С) | |||
|
S (ТПП) |
отО °C до 100 °C |
1°С |
± (0,05% отХ + 3°С) | ||
|
свыше 100 °C до 1768 °C |
1°С |
± (0,05% отХ + 2"С) | |||
|
В (ТПР) |
от 600 °C до 1820 °C |
1°С |
± (0,05% отХ + 2°С) | ||
у* **»■*»»/Д'
N^g^ryW^sX
|
Функция |
Обозначение диапазона |
Диапазон воспроизведения |
Разрешающая способность |
Пределы допускаемой основной погрешности △0 (при Т=23±5°С) |
|
Сигналы термопреобразователя сопротивления* |
Pt 100 |
от минус 200,0 °C до плюс 850,0 °C |
0,1°С |
± (0,025% отХ + 0,6°С) |
Примечания:
а) X - значение измеряемой/воспроизводимой величины.
б) Пределы допускаемой дополнительной погрешности в диапазоне температур от 0 до 18°С и ог 28°С до 50"С | ±(о,1хдо)лс. ;
в) Пределы допускаемой основной погрешности До для каждого типа термопары указаны без учета погрешности[ канала компенсации температуры холодного спая.
г) Характеристики канала компенсации термопары холодного спая:
- диапазон измерений температуры: от минус 10°С до плюс 50°С;
- пределы допускаемой абсолютной погрешности канала компенсации температуры холодного оная в диапазоне от 18°С до 28°С: ± 0,5°С; i
- пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая в диапазоне
|
от минус 10°С до плюс 18°С и в диапазоне от 28°С до 50°С: + 1°С; * - только для моделей СА71. | |
|
Таблица 3 | |
|
Наименование характеристики |
Значение |
|
Рабочие условия применения: - температура окружающего воздуха, °C |
от 0 до 50 |
|
- относительная влажность (без конденсации), % |
от 20 до 80 |
|
- температура транспортирования и хранения, °C |
от минус 20 до плюс 50 |
|
Напряжение питания от сети переменного тока (при исп. адаптера, поставляемого по заказу), В |
(100/120/230) ± 5 % |
|
Частота питания от сети переменного тока, Гц |
50 |
|
Номинальное напряжение питания от источника постоянного тока, В |
12 |
|
Потребляемая мощность (при исп. адаптера), ВА, не более |
7 |
|
Масса калибратора, кг, не более |
0,73 |
|
Габаритные размеры калибратора, мм, не более |
193x120x55 |
Знак утверждения типа |
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплект поставки зависит модификации калибратора, указан в таблице 4.
Таблица 4
|
Наименование |
Количество |
|
Калибратор |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
|
Комплект ЗИП |
1 шт. |
|
- адаптер питания (100/120/230 В) (по дополнительному заказу) |
1 шт. |
|
- RJ сенсор, футляр (по дополнительному заказу) |
1 шт. |
|
- соединительные провода, клеммные адаптеры |
--==^1 комплект |
|
Наименование |
Количество |
|
- предохранители |
1 комплект |
|
- интерфейсный кабель (по дополнительному заказу) |
1 шт. |
|
- комплект батареек |
1 шт. |
|
Методика поверки МРБ МП. 2736-2017 |
1 шт. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Yokogawa Electric Corporation", Япония, фирмы "Yokogawa Electronics Manufacturing Korea Co., Ltd.", Корея.
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".
МРБ МП. 2736-2017 "Калибраторы электрических сигналов серии СА. Методика поверки".
Заключение
Калибраторы электрических сигналов серии СА соответствуют технической документации "Yokogawa Electric Corporation", Япония, фирмы "Yokogawa Electronics Manufacturing Korea Co., Ltd.", Корея, ГОСТ 12997-84, TP TC 004/2011, TP TC 020/2011 (декларация о соответствии № TC N RU fl-JP.AB72.B.O1346 от 28.03.2014).
Межповерочный интервал - не более 12 месяцев.
