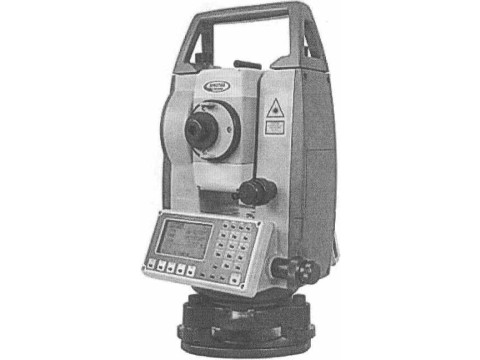

Тахеометры электронные Spectra Precision Focus
| Номер в ГРСИ РФ: | РБ 03 01 3471 15 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Тахеометры |
| Производитель / заявитель: | "Nikon-Trimble Co., Ltd.", Япония |
Тахеометры электронные Spectra Precision Focus (далее - тахеометры), предназначены для измерений вертикальных и горизонтальных углов, расстояний, превышений и приращений координат.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 3471 15 |
| Наименование | Тахеометры электронные Spectra Precision Focus |
| Год регистрации | 2015 |
| Номер сертификата | 10051 |
| Дата регистрации | 2015-10-29 |
| Срок действия | 2020-10-29 |
| Получатель сертификата | фирма "Nikon-Trimble Co., Ltd", Япония (JP) |
Производитель / Заявитель
фирма "Nikon-Trimble Co., Ltd"
Адрес: Technoport Mituiseimei Bldg., 16-2, Minamikamata 2-chome, Ota-ku, Tokyo 144-0035
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1770 - 2008 (извещение №2). |
Поверители
Скачать
|
Описание типа РБ 03 01 3471 15 [2017-03-02]
rb-03-01-3471-15_2017-03-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 3471 15 [2011-04-25]
rb-03-01-3471-15_2011-04-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 3471 15 [2008-03-31]
rb-03-01-3471-15_2008-03-31.pdf
|
Скачать |
Описание типа
Назначение
Тахеометры электронные Spectra Precision Focus (далее - тахеометры), предназначены для измерений вертикальных и горизонтальных углов, расстояний, превышений и приращений координат.
Область применения - инженерно-геодезические изыскания, землеустроительные работы, топографические съемки, строительство.
Описание
Тахеометры состоят из кодового теодолита и лазерного дальномера. В корпусе тахеометра установлены оптические и электронные компоненты, отсоединяемый трегер и съемная аккумуляторная батарея. Установка тахеометра в рабочее положение производится по круговому уровню на трегере и цилиндрическому на алидаде. Управление тахеометром осуществляется с помощью встроенной клавишной панели.
Электронные считывающие устройства обеспечивают автоматическое снятие отсчетов по горизонтальному и вертикальному угломерным лимбам, а компенсатор автоматически вносит поправки на отклонение оси тахеометра от вертикали в измеренные значения углов.
Измерение расстояний осуществляется в отражательном (с призмой) и безотража-тельном режимах.
Результаты измерений выводятся на графический дисплей и сохраняются во внутренней памяти. Для обеспечения автоматизации полевых работ используются встроенные программы, позволяющие решать широкий спектр типовых геодезических задач.

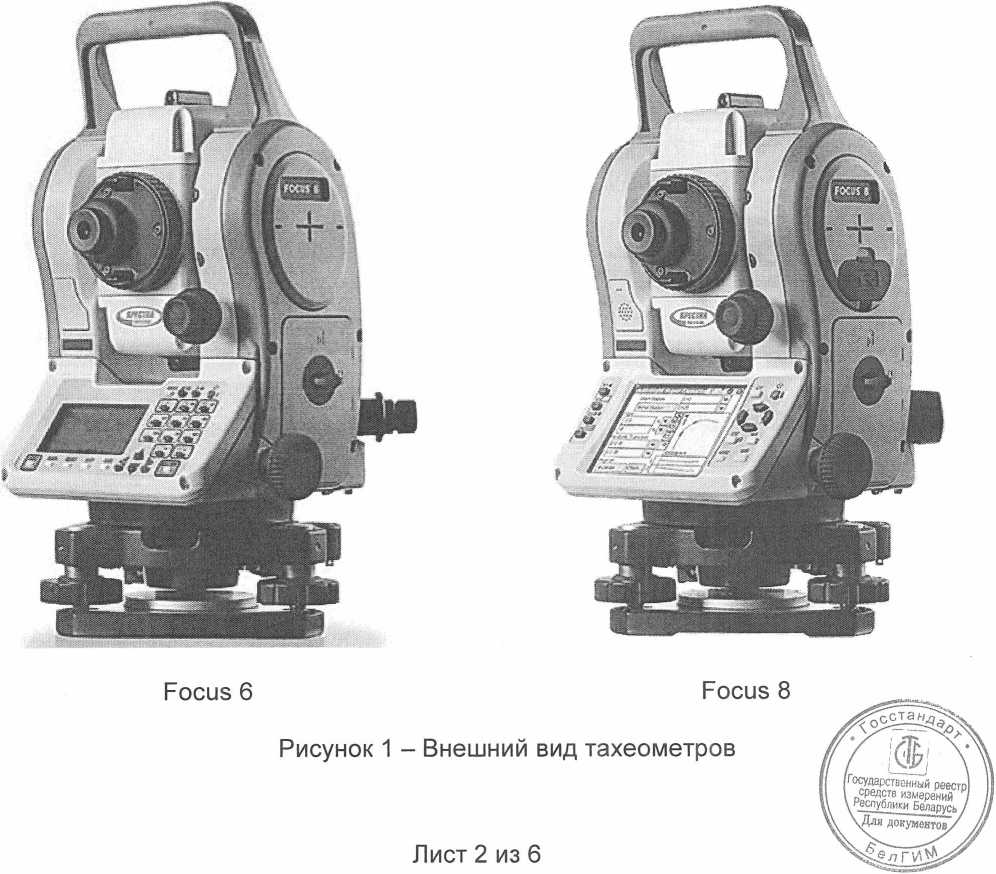

Внешний вид тахеометров приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.
Государственный реестр средств измерений Республики Беларусь
Для документов

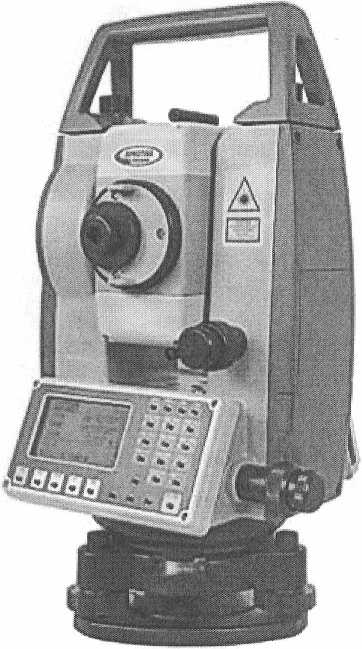

Focus 2
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики тахеометров приведены в таблицах 1, 2.
Таблица 1
|
Характеристика |
Значение | ||||
|
Focus 6 (2") |
Focus 8 (2") |
Focus 6 (5") |
Focus 8 (5") |
Focus | |
|
Диапазон измерений углов |
от 0 до 360° | ||||
|
Диапазон измерений расстояний в отражательном режиме (с одной призмой), м |
от 1,5 до 3000 |
от 1,5 до 5000 |
от 1,6 до 5000 | ||
|
Диапазон измерений расстояний в безотражательном режиме, м |
от 1,5 до 270 |
от 1,5 до 300 |
от 1,6 до 100 | ||
|
Диапазон измерений расстояний в отражательном режиме (с отражающей пленкой), м |
от 1,5 до 300 | ||||
|
Дискретность отсчета при измерении: - углов; - расстояний, мм |
1'75710" 1/10 |
3" 1/10 | |||
|
Средняя квадратическая погрешность при измерении угла, не более |
±2" |
±5" |
±7" | ||
|
Средняя квадратическая погрешность при измерении расстояния, мм, не более (D - измеренное расстояние, мм): - в отражательном режиме (с одной призмой); - в безотражательном режиме |
±(2+2-10’6-D) ±(3+2-10’6-D) |
±(3+2-10’6D) ±(3+2-10’6D) |
±(3+2-10'6-D) ±(5+2-10’6D | ||
|
Диапазон работы автоматического компенсатора |
двухосный ±3' |
одноосевой ±3' | |||
|
Пределы допускаемой погрешности работы компенсатора на 1' наклона тахеометра |
±1" | ||||
|
Увеличение зрительной трубы, крат, не менее |
30 |
26 | |||
|
Угол поля зрения зрительной трубы, не менее |
1°20' |
1°30' | |||
|
Цена деления кругового уровня |
1072мм |
872мм | |||
|
Температура окружающего воздуха при эксплуатации, °C |
от минус 20 до плюс 50 | ||||
|
Температура окружающего воздуха при транспортировании, °C |
от минус 25 до плюс 60 | ||||
|
Степень защиты оболочки по ГОСТ 14254 |
IP54 | ||||
\'йГй^мп7
4s.fi е л
Таблица 2
|
Характеристика |
Значение | |
|
Focus 2 (2") |
Focus 2 (5") | |
|
Диапазон измерений углов |
от 0 до 360° | |
|
Диапазон измерений расстояний в отражательном режиме (с одной призмой), м |
от 1,5 до 4000 | |
|
Диапазон измерений расстояний в безотражательном режиме, м |
от 1,5 до 400 | |
|
Диапазон измерений расстояний в отражательном режиме (с отражающей пленкой), м |
от 1,5 до 500 | |
|
Дискретность отсчета при измерении: - углов; - расстояний, мм |
1'75'710" 1/10 | |
|
Средняя квадратическая погрешность при измерении угла, не более |
±2" |
±5" |
|
Средняя квадратическая погрешность при измерении расстояния, мм, не более (D - измеренное расстояние, мм): - в отражательном режиме (с одной призмой); - в безотражательном режиме |
±(3+2-10'6D) ±(3+2-10’6D) |
±(3+2- 10-6D) ±(3+2-10'6D) |
|
Диапазон работы автоматического компенсатора |
двухосный ±3' | |
|
Пределы допускаемой погрешности работы компенсатора на 1' наклона тахеометра |
±1" | |
|
Увеличение зрительной трубы, крат, не менее |
30 | |
|
Угол поля зрения зрительной трубы, не менее |
1’20' | |
|
Цена деления кругового уровня |
1072мм | |
|
Температура окружающего воздуха при эксплуатации,°C |
от минус 20 до плюс 50 | |
|
Температура окружающего воздуха при транспортировании,°C |
от минус 25 до плюс 60 | |
|
Степень защиты оболочки по ГОСТ 14254 |
IP54 | |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входит:
- тахеометр;
- аккумуляторные батареи;
- зарядное устройство;
- набор инструментов;
- укладочный футляр;
- руководство по эксплуатации;
- методика поверки МРБ МП.1770-2008.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Nikon-Trimble Со., Ltd», Япония.
ГОСТ 23543-88 «Приборы геодезические. Общие технические усло$Х».
МРБ МП. 1770-2008 «Тахеометры электронные Spectra Precision поверки».
Республики Беларусь
Для документом
ка
Заключение
Тахеометры электронные Spectra Precision Focus соответствуют требованиям технической документации фирмы «Nikon-Trimble Со., Ltd» (Япония), ГОСТ 23543-88, ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларация № ТС BY/112 11.01. ТР004 003 148512 о соответствии техническому регламенту, срок действия по 22.07.2021 включительно).
Межповерочный интервал - не более 12 месяцев (для тахеометров, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
