Тахеометры электронные 6Та3
| Номер в ГРСИ РФ: | РБ 03 01 6610 18 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Тахеометры |
| Производитель / заявитель: | АО «ПО "УРАЛЬСКИЙ ОПТИКО-МЕХАНИЧЕСКИЙ ЗАВОД" ИМЕНИ Э. С. ЯЛАМОВА" (УОМЗ), г. Екатеринбург |
|
Описание типа РБ 03 01 6610 18 [2018-08-14]
rb-03-01-6610-18_2018-08-14.pdf
|
Скачать |
Тахеометры электронные бТаЗ предназначены для измерения расстояний, горизонтальных : вертикальных углов при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 6610 18 |
| Наименование | Тахеометры электронные 6Та3 |
| Год регистрации | 2018 |
| Номер сертификата | 11805 |
| Дата регистрации | 2018-06-28 |
| Срок действия | 2019-02-05 |
| Получатель сертификата | АО "ПО "УОМЗ", г. Екатеринбург, Российская Федерация (RU) |
Производитель / Заявитель
АО "ПО "УОМЗ"
Адрес: 620100, г. Екатеринбург, ул. Восточная, 33Б
Контакты: (3432)24-80-19 // (3432)24-18-44
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по 5204.00000000 ПС (2016 г.) |
Поверители
Скачать
|
Описание типа РБ 03 01 6610 18 [2018-08-14]
rb-03-01-6610-18_2018-08-14.pdf
|
Скачать |
Описание типа
Назначение
Тахеометры электронные бТаЗ предназначены для измерения расстояний, горизонтальных : вертикальных углов при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
□писание средства измерений
Тахеометры электронные бТаЗ - геодезические приборы, принцип действия которых юючается в измерении углов поворота линии визирования зрительной грубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов юль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной .. пакостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), лающие возможность на основе сочетания прозрачных и непрозрачных ю юс пол) чать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, .принятый фотоприемником, поступает в ■тектровгув часть датчика угла, где происходит вычисление утла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которой-сновал на определении разности фаз излучаемых и принимаемых моду лированных сигналов. Лодхлируемое излучение лазера с помощью оптической системы направляется на цель (сраженное целью излучение принимается той же оптической системой, усиливается и оправляется на блок, где происходит измерение разное)и фаз. изучаемых и принимаемы-„пеналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер може. работал:•■> с применением призменных отражателей (отражательный режим) или по диффузных ч гиффузном режиме).
Конструктивно тахеометры электронные бТаЗ выполнены единым блоком. На передней и •юней панелях расположены жидкокристаллические дисплеи и кнопки управления. На боковой панели расположен аккумуляторный отсек и разъём для подключения карты памяти формата М.М( . в нижней части корпуса разъём для подключения внешнего источника питания и разъём •ля подключения персонального компьютера.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти : впоследствии могут быть переданы на внешние устройства.

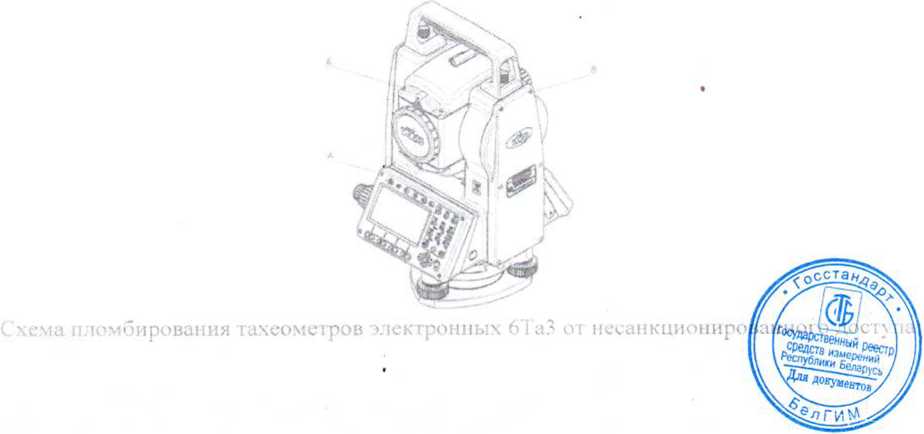

Л :• хрелотвращения несанкционированного доступа к внутренним частям тахеометра ' ■
■л выпуске из производства пломбируют панели управления «А», крышки «Б» и «В», тахеоме:-. : также футляры с уложенными частями комплекта.

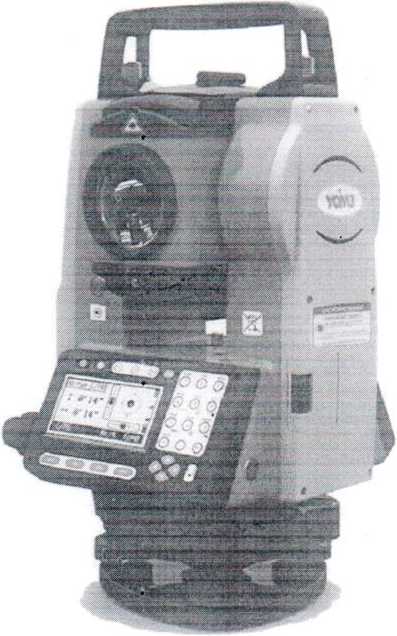

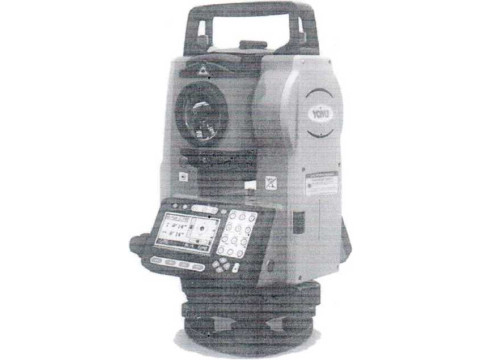

Фотография общего вида тахеометров электронных бТаЗ:
Программное обеспечение
Встроенное программное обеспечение предназначено для обеспечения взаимодействие
-лог прибора, сохранения и экспорта измеренных величин и импорта исходных данных Аппз-....... р • ест зхльтатов.
Илентификэдионные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование про-[раммного обеспечения |
Номер версии программного обеспечения * |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
6ta3_r.mot |
АМНК.30410-01-90-01-4 |
01 |
сЮ121аа |
CRC32 |
Зашита программного обеспечения и измеренных данных от непреднамеренных и пред-■--.к-пенных изменений соответствует уровню <<А>> согласно МИ 3286-2010.
• нтр<>.[отческие и технические характеристики
Значение характеристики
' ^именование характеристики
всличение зрительной грубы, крат::
. [иамстр входного зрачка, мм:
■ i повое поле зрения зрительной грубы. ...° не ■
менее:
Лист Ne 3
Всею листов 5
|
....... ,. ............................... Наименование характеристики • |
Значение характеристики |
|
Наименьшее расстояние визирования, м. не более: |
1,7 |
|
i1ена деления установочного уровня: - круглого, мм цилиндрического,...‘ мм |
10/2 2/2 |
|
Диапазон компенсации компенсатора....’. не ме-нее: |
±5 |
|
; г каемой систематической сснстав-гяющей погрешности компенсации компенсатора, не более: |
-t2 |
|
пределы допускаемой погрешности лазерного гентрира, мм. не более: |
±1.0 |
|
Диапазон измерений: - углов. ...°: - вертикальных - горизонтальных сгояний, м. нс менее: - отражательный режим -отражательный режим на отражающую плёнку - диффузный режим |
±45 0 - 360 1.5-5000 1.5- 1000 1.5-500 |
|
. Декретное п> отсчитывания измерений: I - углов, расстояний. ...мм: |
1 1 |
|
, (опускаемая С КП измерений углов,... |
3 |
|
.. гемая ■ КП измерений расстояний, *м» отражательный режим1’ отражательный режим на отражающую плёнку’ - диффузный режим’ |
(3+2-10^-D) (3+2-10'6-D) (5+2 10AD) i де D - и змеряемое расстояние, мм |
|
• 1ст очник электропитания (внутренний аккумулятор), В мА ч: |
11.1 /2200 |
|
■бьем внутренней памяти. Мбайт: |
1 |
|
Диапазон рабочих температур. °C: |
от минус 20 до плюс 50 |
|
... ; (Д х Ш х В), мм, не более: |
195 х 205 х 327 |
|
Масса тахеометра с подставкой и аккумулятором, кг. не более |
5,5 |
j i?n метеорологической дальности видимости (МДВ) не менее 20 км. турбулентности атмосфе-ы. н.е нарушающей спокойного изображения отражателя, наблюдаемого в грительную трубу та-ометра. и слабой солнечной засветке по трассе измерений.
у^улентносги атмосферы,же нарушающей спокойного i
;й гюдаемо; о в зрительную трубу тахеометра, слабой солнечной засветке по трассе измерений и с : ле между направлением визирования и нормалью к поверхности отражателя не более 20
■ слабой солнечной засветке и слабой турбулентности атмосферы, не нарушающей спокойно и••;«бражения диффучно-отражаюшей поверхности с отражающей способностью 9о°<., наб.тю-•.смой в фитольную трубу тахеометра и при у. ле между направлением визирования и нормалью г поверхност и отражателя не более 20°.
Знак утверждения типа
• Л /
орпус.
г‘*к«
•.'мп. ic-ki послы средства намерений
|
Наименование |
Количество, ед. |
|
ахеомсзр электронный 5204.0100000 |
1 |
|
1Подставка геодезическая К.366 |
1 |
|
Аккумулятор 5204.02000000 |
э |
|
Ус тройство зарядное SYB-L3S10M. RECOM |
1 |
|
Футляр 5204.03000000 |
1 |
|
Кабель интерфейсный 2Та5-сб26 |
1 |
|
1 1ереходник RS232/USB TU-S9. TRENDnet |
1 |
|
Карта памяти формата ММС |
1 |
|
CD-диск 5204.05000000 | |
|
: , ;шс: ремонта л принадлежносТс!! 5202.!2000ОО0 |
1 |
|
Руководство по эксплуатации 5204.00000000 РЭ |
1 |
|
:: спорт 5204.00000000ПС |
1 |
Поверка
осуществляется в соответствии с разделом 6 «Методы и средства поверки» паспорта ■ 204.06000000 ПС, утвержденным ГЦИ СП ООО «Антон регресс-М» 20 ноября 2013 г.
Перечень основного оборудования необходимого для поверки:
- ко. .лиматор универсальный УК1. 1У4484-078-07539541-2004;
- шнии ггалонные: 1,5; 25; 5 ' 5(М 5
.с,:.номером D1STOMAT WILD D12002 с погрешностью (1 + 1 D10' ) мм. где D- измеренное рж--стояние, мм
ведения о методиках (мет одах) измерений
Методика измерений приведена в документе: 5204.00000000 «Тахеометры электронные бТаЗ. Руководство по эксплуатации».
f
1ормат явные и технические документы, устанавливающие требования к тахеомет рам >лек тронным бТаЗ
\ ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»
2. ГОС I Р 51 "74-01 «Тахеометры электронные. Общие технические условия».
З. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топограф.-еолезического и картографического назначения».
4. ГУ 4433-112-075.39541-2013 «Тахеометр электронный бТаЗ. Технические условия
■ к<»мен latino но областям применения в сфере государственного регулирования обеспечения единства измерений
- осуществление геодезической и картографической деятельности.
И зготовителт»
1 Пкрытое Акционерное Общество «Производственное Объединение «Уральский Оптик- -Механический Завод» имени Э.С. Яламова», Россия
Россия. 620100. г. Екатеринбург, ул. Восточная. 33-5
1 слефон: (343) 229-82-32, фаАс; ~ (343) 254-81-08
E-mail: trankfa.uomz.ru
Испытательны» центр
1 I (И СИ ООО «Автопрог ресс-М»
125829. ■. Москва. Ленинградский пр-т, д. 64. офис 501Н.
1 ел.: -7 (499) 155-0445. факс: +7 (495) 785-0512
E-mail: intо;£«■ autoprogress-rn.ru
Аттестат аккредитации ГЦИ СИ ООО «Автопрогресс-М» по проведению испытаний средств измерений в целях утверждения типа № 30070-07 от 26.04.2010 г.
Заместитель
ководителя Федерального агентства техническому регулированию
и метрологии
Ф.В. Буды
М. п. « Z-____ 2014i.
ПРОШНУРОВАНО,
ПРОНУМЕРОВАНО
* И СКРЕПЛЕНО ПЕЧАТЬЮ
I „ЛИСТОВ(А)
L—— _-----—-—
