Тахеометры электронные Sanding STS
| Номер в ГРСИ РФ: | РБ 03 01 5554 14 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Тахеометры |
| Производитель / заявитель: | «SANDING OPTIC-ELECTRICS INSTRUMENT CO., LTD.», Китай |
|
Описание типа РБ 03 01 5554 14 [2015-03-18]
rb-03-01-5554-14_2015-03-18.pdf
|
Скачать |
Тахеометры электронные Sanding STS (далее - тахеометры) предназначены для измерения вертикальных и горизонтальных углов, расстояний.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5554 14 |
| Наименование | Тахеометры электронные Sanding STS |
| Год регистрации | 2014 |
| Номер сертификата | 9406 |
| Дата регистрации | 2014-10-30 |
| Срок действия | 2019-10-30 |
| Получатель сертификата | фирма "Sanding optic-electronics instruments Co., Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Sanding optic-electronics instruments Co., Ltd."
Адрес: 2/F, Surveying Building (He Tian Building), N0.26 Ke Yan Road, Guangzhou 510665
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2461-2014. |
Поверители
Скачать
|
Описание типа РБ 03 01 5554 14 [2015-03-18]
rb-03-01-5554-14_2015-03-18.pdf
|
Скачать |
Описание типа
Назначение
Тахеометры электронные Sanding STS (далее - тахеометры) предназначены для измерения вертикальных и горизонтальных углов, расстояний.
Область применения - инженерно-геодезические изыскания, землеустроительные работы и создание сетей сгущения, выполнение тахеометрической съемки, разбивочные работы в строительстве.
Описание
Тахеометр представляет собой комбинированный прибор, объединяющий в своей конструкции кодовый теодолит и лазерный дальномер. Прибор состоит пылевлагозащищенного корпуса, вмещающего оптические и электронные компоненты, съемной аккумуляторной батареи.
Принцип действия углового измерительного канала основан на использовании фотоэлектрического метода считывания штрих-кодовых горизонтального и вертикального лимбов. Тахеометры имеют встроенный жидкостный электрический компенсатор, который автоматически вносит поправки в измеряемые углы за отклонение тахеометра от вертикали.
Принцип действия линейного измерительного канала основан на измерении разности фаз модулируемого сигнала и реализует фазовый метод измерения расстояний. Тахеометр имеет отражательный режим работы (лазерное излучение отражается от призменного отражателя, установленного в точке измерения) и безотражательный (диффузное отражение лазерного излучения от измеряемой точки).
Результаты измерений выводятся на графический дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на персональный компьютер для дальнейшей обработки. Встроенное программное обеспечение позволяет автоматизировать полевые работы и решать широкий спектр геодезических задач. Управление тахеометром осуществляется с помощью кнопочной панели управления.
Тахеометры выпускают трех моделей STS-775R, STS-755R, STS-755RC, отличающихся наличием MiniUSB порта, а также установленной операционной системой.
Внешний вид тахеометра приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Прм^5к| нию типа. X/А
к описа-
\ 1]
Листов 5

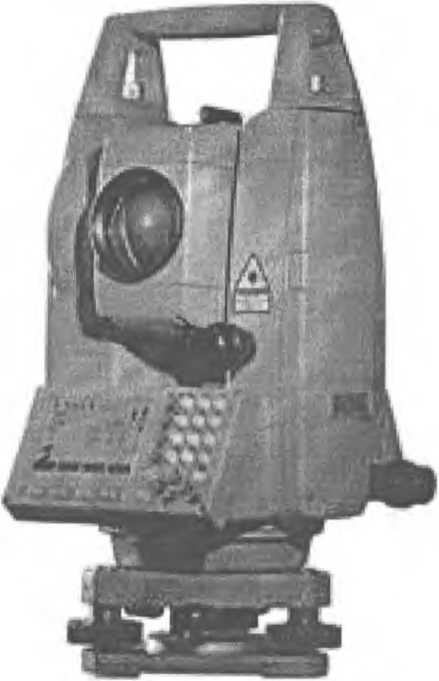

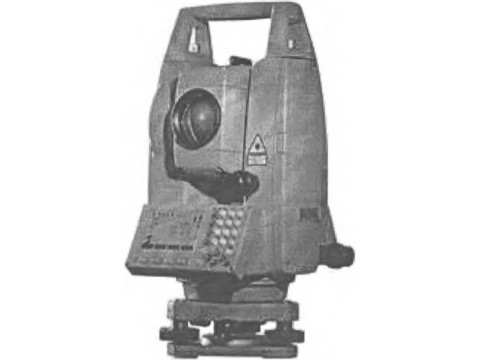

Рисунок 1 - Внешний вид тахеометра
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики тахеометров электронных Sanding STS приведены таблице 1.
Таблица 1__
|
Тахеометры электронные Sanding STS | |||
|
Наименование характеристики |
Значение характеристики | ||
|
STS-775R |
STS-755R |
STS-755RC | |
|
1 |
2 |
3 |
4 |
|
Увеличение зрительной трубы, крат |
30 | ||
|
Диаметр объектива, мм |
45 | ||
|
Угловое поле зрения зрительной трубы, не менее |
1°30’ | ||
|
Наименьшее расстояние визирования, м |
1,3 | ||
|
Цена деления установочных уровней: - круглого - цилиндрического |
1072 мм 30'72 мм | ||
|
Диапазон работы компенсатора, не менее |
±3' | ||
|
Систематическая погрешность работы компенсатора на Г наклона тахеометра |
±3" | ||
|
Диапазон измерений: - углов -расстояний: • отражательный режим (1 призма) • безотражательный режим |
от 0° до 360° | ||
|
от 1,3 до 5000лй^ ~ от1,ЗдоЖ>Х | |||
Тосудзрс^ввннн»’ IMJCC’Pj |1
1 средств измерений / /I
\ Ррс1г/6/и1»и Бемру. . / //
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
|
Дискретность отсчета при измерении: -углов - расстояний |
175" 1 мм | ||
|
Допускаемое СКО измерений углов, не более |
5" | ||
|
Допускаемое СКО измерений расстояний, не более: - режим отражательный - режим безотражательный |
±(2+2-10'6-L) мм ±(5+3-10’6-L) мм | ||
|
Источник электропитания |
внутренний аккумулятор напряжением 6 В | ||
|
Время непрерывной работы, не менее |
8 ч при плюс 20 °C | ||
|
Диапазон рабочих температур |
от минус 20 °C до плюс 45 °C | ||
|
Диапазон температуры хранения |
от минус 30 °C до плюс 55 °C | ||
|
Габаритные размеры, мм, не более |
200x190x350 | ||
|
Масса, кг, не более |
6,0 | ||
|
Степень защиты оболочки по ГОСТ 14254 (lEC 529) |
IP55 | ||
|
L - измеренное расстояние в мм | |||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входят наименования, представленные в таблице 2.
Таблица 2
|
Наименование |
Количество, ед. |
|
Тахеометр электронный |
1 |
|
Аккумулятор |
2 |
|
Зарядное устройство |
1 |
|
Кабель для передачи данных |
1 |
|
Набор инструментов |
1 |
|
Нитяной отвес |
1 |
|
Программное обеспечение на CD диске |
1 |
|
Футляр |
1 |
|
Руководство по эксплуатации |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Sanding optic-electronics instruments Со., Ltd.", Китай ГОСТ 23543-88 "Приборы геодезические. Общие технические условия"
МРБ МП.2461-2014 "Тахеометры электронные Sanding STS. Методика поверки".
Заключение
Тахеометры электронные Sanding STS соответствуют требованиям технической документации фирмы "Sanding optic-electronics instruments Со., Ltd." (Китай), ГОСТ 23543-88.
Межповерочный интервал - не более 12 месяцев (для тахеометров, применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
