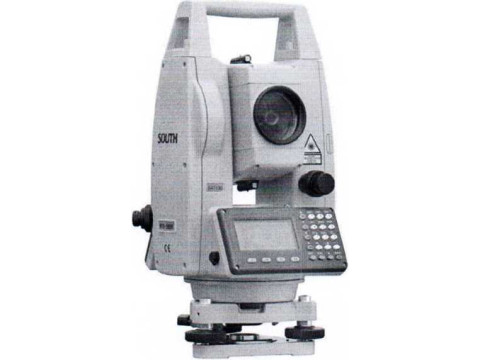

Тахеометры SOUTH NTS
| Номер в ГРСИ РФ: | РБ 03 01 4462 18 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Тахеометры |
| Производитель / заявитель: | "SOUTH SURVEYING & MAPPING INSTRUMENT CO., LTD", Китай |
Тахеометры предназначены для измерения вертикальных и горизонтальных углов, расстояний
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4462 18 |
| Наименование | Тахеометры SOUTH NTS |
| Год регистрации | 2018 |
| Номер сертификата | 11585 |
| Дата регистрации | 2018-03-01 |
| Срок действия | 2023-03-01 |
| Получатель сертификата | фирма "SOUTH SURVEYING & MAPPING INSTRUMENT CO., LTD", Китай (CN) |
Производитель / Заявитель
фирма "SOUTH SURVEYING & MAPPING INSTRUMENT CO., LTD"
Адрес: 4/F. No. 8, Jinn Gong Road, Tian lie Software Park, Zhong Shan Avenue West
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2086-2018. |
Поверители
Скачать
|
Описание типа РБ 03 01 4462 18 [2010-11-23]
rb-03-01-4462-18_2010-11-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4462 18 [2018-12-04]
rb-03-01-4462-18_2018-12-04.pdf
|
Скачать |
Описание типа
Назначение
Тахеометры предназначены для измерения вертикальных и горизонтальных углов, расстояний
Область применения - инженерно-геодезические изыскания, землеустроительные работы и создание сетей сгущения, выполнение тахеометрической съемки, разбивочные работы в строительстве.
Описание
Тахеометр представляет собой комбинированный прибор, объединяющий в своей конструкции кодовый теодолит и лазерный дальномер. Прибор состоит из пылевлагозащищённого корпуса, вмещающего оптические и электронные компоненты, отсоединяемого трегера и съемной аккумуляторной батареи.
Принцип действия углового измерительного канала основан на использовании фотоэлектрического метода считывания штрих-кодовых горизонтального и вертикального лимбов. Тахеометры имеют встроенный жидкостный электрический компенсатор, который автоматически вносит поправки в измеряемые углы за отклонение тахеометра от вертикали.
Принцип действия линейного измерительного канала основан на измерении разности фаз модулируемого сигнала и реализует фазовый метод измерения расстояний. Тахеометр имеет отражательный режим работы (лазерное излучение отражается от призменного отражателя, установленного в точке измерения) и безотра-жательный (диффузное отражение лазерного излучения от измеряемой точки).
Результаты измерений выводятся на русифицированный графический дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на персональный компьютер для дальнейшей обработки. Встроенное программное обеспечение позволяет автоматизировать полевые работы и решать щ^ркий спектр геодезических задач. Управление тахеометром осуществляется с помощью кнопочной панели управления.
' ' 11 IГллмпогкАТОпиииj II

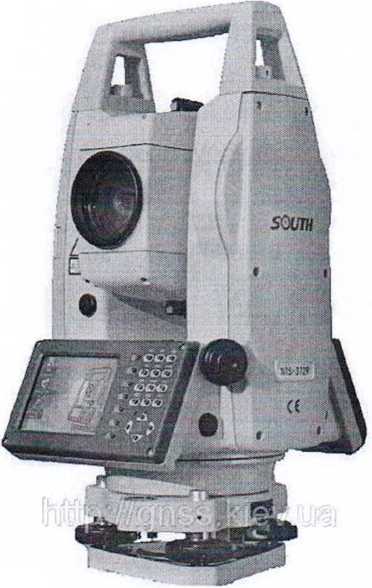

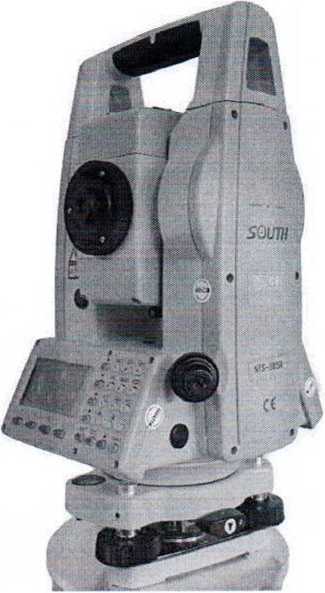

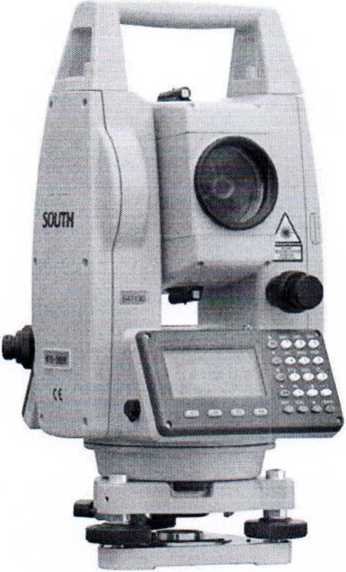

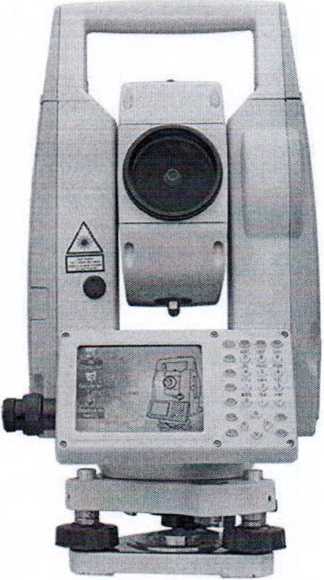

Внешний вид тахеометра приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.
SOUTH NTS-362R
SOUTH NTS-365R
SOUTH NTS-372R
Рисунок 1 - Внешний вид тахеометров SOUTH NTS
SOUTH NTS-375R
Государственный ртесг0 средств измерений Республики Беларусь Для документов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики тахеометров SOUTH NTS представлены в таблице 1.
Таблица 1 - Основные технические и метрологические характеристики
тахеометров SOUTH NTS
|
Характеристика |
Значение | |||
|
NTS-362R |
NTS-365R |
NTS-372R |
NTS-375R | |
|
Диапазон измерений углов |
от 0° д |
о 360° | ||
|
Диапазон измерений расстояний в отражательном режиме, м: - с одной призмой; - с тремя призмами; - с минипризмой |
от 1 до 5000 от 1 до 6000 от 1 до 800 |
от 1,2 до 5000 от 1,2 до 6000 от 1,2 до 800 | ||
|
Диапазон измерений расстояний в безотражательном режиме, м |
от 1 до 300 |
от 1,2 до 300 | ||
|
Дискретность отсчета при измерении: - углов - расстояний, мм |
0,1'7175" 1/10 | |||
|
Среднее квадратическое отклонение при измерении угла, не более |
2" |
5" |
2" |
5" |
|
Среднее квадратическое отклонение при измерении расстояния, мм, не более (L - измеренное расстояние, мм) - в отражательном режиме - в безотражательном режиме |
±(2+2-10-6L) ±(5+2-10-6L) | |||
|
Диапазон работы автоматического компенсатора |
от минус 3' до плюс 3' | |||
|
Пределы допускаемой погрешности работы компенсатора на 1' наклона тахеометра |
±1" | |||
|
Увеличение зрительной трубы, крат, не менее |
30 | |||
|
Угол поля зрения зрительной трубы, не менее |
ГЗО' | |||
|
Цена деления кругового уровня |
872 мм | |||
|
Температура окружающего воздуха при эксплуатации,°C |
от минус 20 до плюс 50 | |||
|
Температура окружающего воздуха при транспортировании, °C |
от минус 30 до плюс 60 | |||
|
Степень защиты оболочки IP по ГОСТ 14254-2015 |
IP55 | |||
|
Масса, кг, не более |
5,2 |
6,0 | ||
|
Габаритные размеры, мм, не более |
160x150x330 |
200x180x350 | ||
Государственный реесто!
I измерения /
\ Республики Беларусь / \Для документов/
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входит:
- тахеометр;
- аккумуляторная батарея;
- зарядное устройство;
- кабель для передачи данных;
- нитяной отвес;
- ремни;
- транспортный кейс;
- руководство по эксплуатации;
- методика поверки МРБ МП.2086-2018.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «SOUTH SURVEYING & MAPPING INSTRUMENT CO., LTD», Китай.
ГОСТ 23543-88 «Приборы геодезические. Общие технические условия»
МРБ МП.2086-2018 «Тахеометры SOUTH NTS. Методика поверки».
Заключение
Тахеометры SOUTH NTS соответствуют требованиям технической документации фирмы «SOUTH SURVEYING & MAPPING INSTRUMENT CO., LTD», Китай.
Тахеометры SOUTH NTS соответствуют TP TC 020/2011 «Электромагнитная совместимость технических средств» ЕАЭС № BY/112 11.01. ТР020 003 25748 от 16.01.2018 действительна по 16.01.2023.
Межповерочный интервал не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
