Тахеометры электронные серии ZOOM
| Номер в ГРСИ РФ: | РБ 03 01 4370 16 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Тахеометры |
| Производитель / заявитель: | «GeoMax AG», Швейцария |
|
Описание типа РБ 03 01 4370 16 [2010-08-24]
rb-03-01-4370-16_2010-08-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4370 16 [2017-01-12]
rb-03-01-4370-16_2017-01-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4370 16 [2020-04-24]
rb-03-01-4370-16_2020-04-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4370 16 [2013-04-29]
rb-03-01-4370-16_2013-04-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4370 16 [2014-07-30]
rb-03-01-4370-16_2014-07-30.pdf
|
Скачать |
Тахеометры электронные серии ZOOM (далее - тахеометры) предназначены для измерения вертикальных и горизонтальных углов, расстояний.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4370 16 |
| Наименование | Тахеометры электронные серии ZOOM |
| Год регистрации | 2016 |
| Номер сертификата | 10592 |
| Дата регистрации | 2016-08-30 |
| Срок действия | 2021-08-30 |
| Получатель сертификата | фирма "GeoMax AG", Швейцария (CH)(изготовитель - фирма "GeoMax International GmbH" ("Hexagon Geosystems CN"), Германия (DE), Китай (CH)) |
Производитель / Заявитель
фирма "GeoMax AG" (изготовитель - фирма "GeoMax International GmbH" ("Hexagon Geosystems CN"), Германия, Китай)
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка, в т.ч. находящихся в эксплуатации проводится по МРБ МП. 2038-2013 (изменения №1-3). |
Поверители
Скачать
|
Описание типа РБ 03 01 4370 16 [2010-08-24]
rb-03-01-4370-16_2010-08-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4370 16 [2017-01-12]
rb-03-01-4370-16_2017-01-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4370 16 [2020-04-24]
rb-03-01-4370-16_2020-04-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4370 16 [2013-04-29]
rb-03-01-4370-16_2013-04-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4370 16 [2014-07-30]
rb-03-01-4370-16_2014-07-30.pdf
|
Скачать |
Описание типа
Назначение
Тахеометры электронные серии ZOOM (далее - тахеометры) предназначены для измерения вертикальных и горизонтальных углов, расстояний.
Область применения - инженерно-геодезические изыскания, землеустроительные работы и создание сетей сгущения, выполнение тахеометрической съемки, разбивочные работы в строительстве.
Описание
Тахеометр представляет собой комбинированный прибор, объединяющий в своей конструкции кодовый теодолит и лазерный дальномер. Прибор состоит пылевлагозащищенного корпуса, вмещающего оптические и электронные компоненты, отсоединяемого трегера и съемной аккумуляторной батареи.
Принцип действия углового измерительного канала основан на использовании фотоэлектрического метода считывания штрих-кодовых горизонтального и вертикального лимбов. Тахеометры имеют встроенный жидкостный электрический компенсатор, который автоматически вносит поправки в измеряемые углы за отклонение тахеометра от вертикали.
Принцип действия линейного измерительного канала основан на измерении разности фаз модулируемого сигнала и реализует фазовый метод измерения расстояний. Тахеометр имеет отражательный режим работы (лазерное излучение отражается от призменного отражателя, установленного в точке измерения) и безотражательный (диффузное отражение лазерного излучения от измеряемой точки).
Результаты измерений выводятся на русифицированный графический дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на персональный компьютер для дальнейшей обработки. Встроенное программное обеспечение позволяет автоматизировать полевые работы и решать широкий спектр геодезических задач. Управление тахеометром осуществляется с помощью кнопочной панели управления.
Выпускаемые исполнения различаются погрешностью угловых измерений и типом дальномерного режима. Внешний вид тахеометров приведен на рисунках 1и=2^;
Место нанесения знака поверки в виде клейма-наклейки приведен^^ЙрЙй^же-нии А к описанию типа. // / (В,

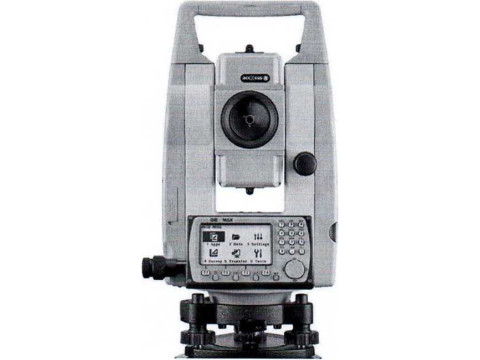

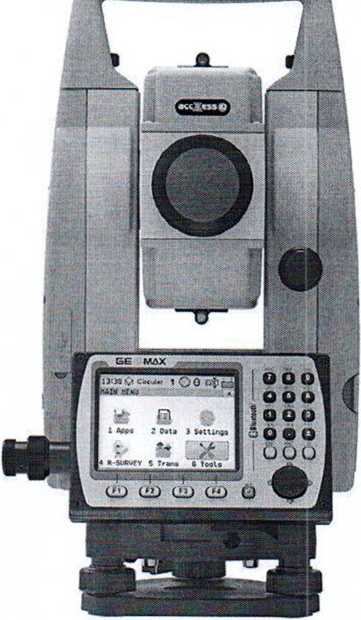

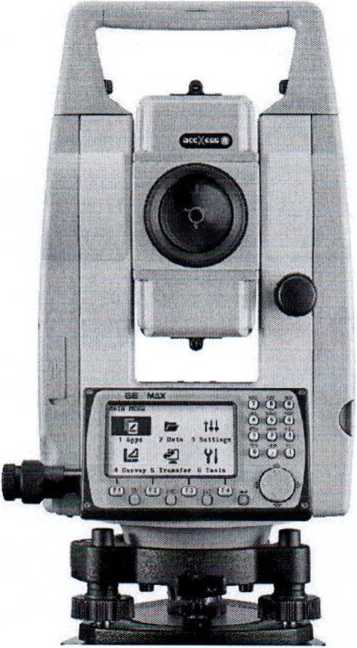

ZOOM 20

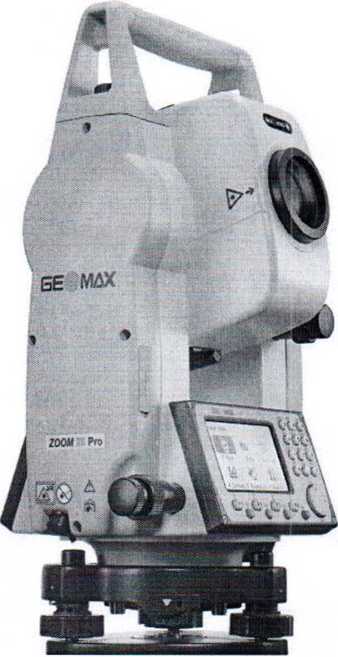

ZOOM 20 PRO

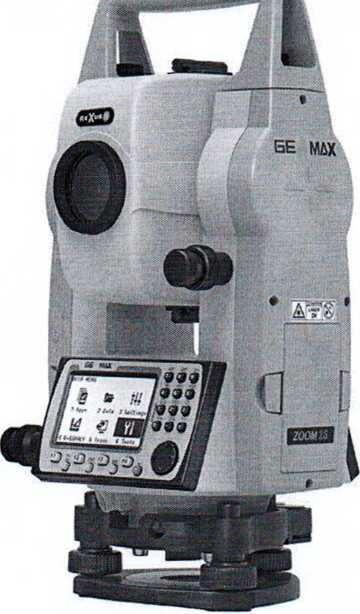

ZOOM 25
ZOOM 50
ZOOM 70R/S

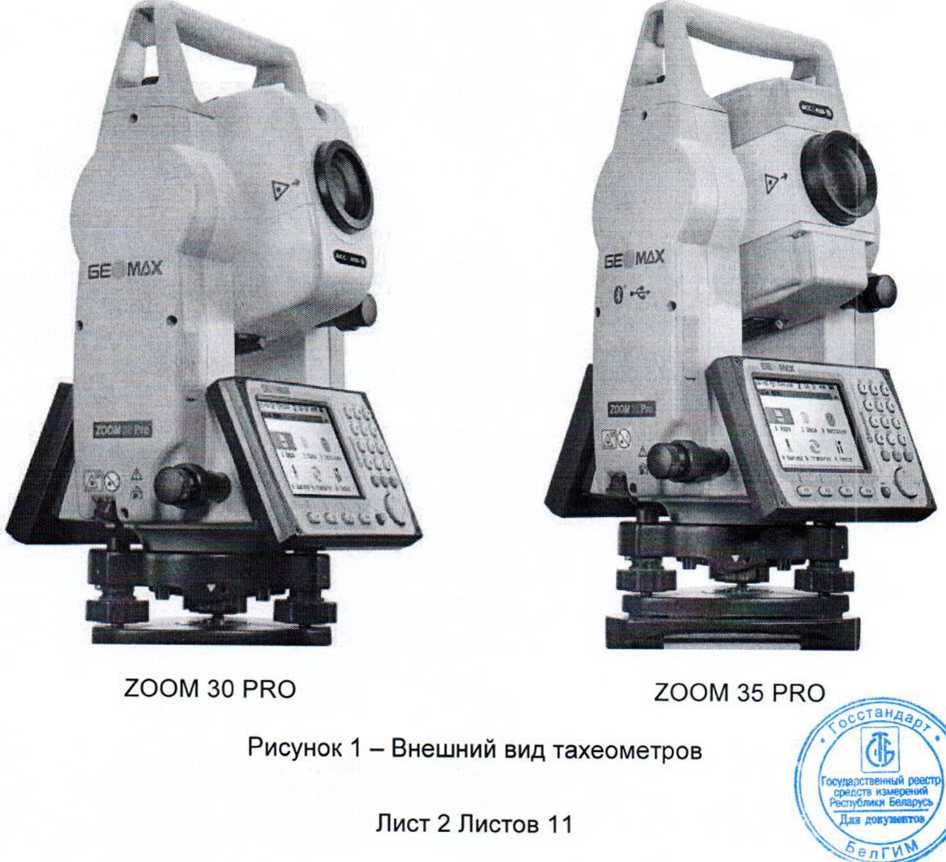

Рисунок 2 - Внешний вид тахеометров

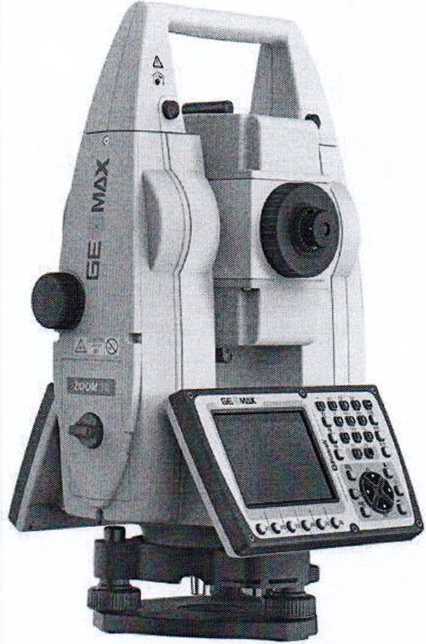

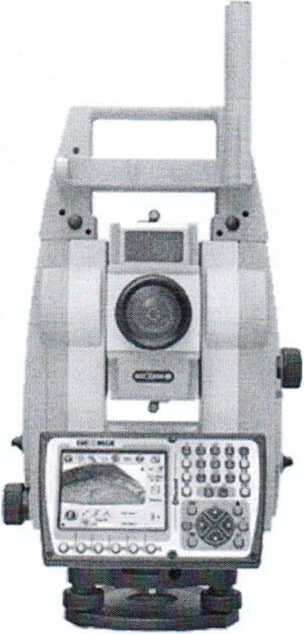

ZOOM 90R/S
;Госуда|хт8енный реест I средств измерений \ Республики Беларусь
1ля документов,
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики тахеометров электронных серии ZOOM приведены таблицах 1-5. Наименование программного обеспечения приведено в таблице 6.
Таблица 1 - Основные технические и метрологические характеристики тахеометров
|
Наименование характеристики |
Значение характеристики | ||
|
ZOOM 20 PRO |
ZOOM 20 PRO accXess4 |
ZOOM 20 accXess4 | |
|
Увеличение зрительной трубы, не менее |
30х | ||
|
Диаметр входного зрачка, мм, не менее |
40 | ||
|
Угловое поле зрения зрительной трубы, не менее |
1°30' | ||
|
Наименьшее расстояние визирования, м, не более |
1,7 | ||
|
Цена деления установочных уровней: - круглого; - электронного |
(6±0,9)72 мм 2" | ||
|
Диапазон работы компенсатора, не менее |
±4' | ||
|
Пределы допускаемой погрешности работы компенсатора на Г наклона тахеометра |
±0,5" ±1,0" ±1,5" ±2,0" |
±0,5" ±1,0" ±1,5" ±2,0" |
±0,5" ±0,5" ±1,0" ±1,5" |
|
Диапазон измерений: - углов - расстояний, м: • отражательный режим (1 призма) • безотражательный режим |
(0-360)° | ||
|
от 1,5 до 3500 |
от 1,5 до 3500 |
от 1,5 до 10000 | |
|
— |
от 1,5 до 400 м | ||
|
Дискретность отсчета: - углов - расстояний, мм |
1" 1 | ||
|
Допускаемое СКО измерений углов, не более |
2" 3" 5" 7" |
2" 3" 5" 7" |
1" 2" 3" 5" |
|
Пределы допускаемого СКО измерений расстояний (D - измеряемое расстояние, мм): - режим отражательный - режим безотражательный |
±(2+2-10'6-D) мм | ||
|
- |
±(3+2-10’6 D) мм | ||
|
Источник электропитания |
внутренний аккумулятор напряжением 7,4 В | ||
|
Продолжительность непрерывной работы,не менее |
9 ч, приблизительно 50000 измерений | ||
|
Степень защиты, обеспечиваемая оболочкой (код IP) по ГОСТ 14254 |
IP55 | ||
|
Диапазон температур эксплуатации, °C |
от минус 20 до плюс 50 | ||
|
Диапазон температур транспортирования и хранения, °C |
от минус 40 до плюс 70 | ||
, Государственный реест I средств измерений \ Республики Беларусь \Ддя дхжуиептов/
2 - Основные технические и
тахеометров
|
Значение характеристики | ||||
|
Наименование характеристики |
ZOOM 30 PRO |
ZOOM 35 PRO |
ZOOM 30 PRO accXess6 |
ZOOM 35 PRO accXesslO |
|
Увеличение зрительной трубы, не менее |
30х | |||
|
Диаметр входного зрачка, мм, не менее |
40 | |||
|
Угловое поле зрения зрительной трубы, не менее |
1°30' | |||
|
Наименьшее расстояние визирования, м, не более |
1,7 | |||
|
Цена деления установочных уровней: - круглого - электронного |
(6±0,9)72 мм 2" | |||
|
Диапазон работы компенсатора, не менее |
±4' | |||
|
Пределы допускаемой погрешности работы компенсатора на Г наклона тахеометра |
±0,5" ±1,0" ±1,5" ±2,0" |
±0,5" ±0,5" ±1,0" ±1,5" |
±0,5" ±1,0" ±1,5" ±2,0" |
±0,5" ±0,5" ±1,0" ±1,5" |
|
Диапазон измерений: - углов |
от 0° до 360° | |||
|
- расстояний, м: • отражательный режим (1 призма) |
от 1,5 до 3500 |
от 1,5 до 3500 |
от 1,5 до 3500 |
от 1,5 до 10000 |
|
• безотражательный режим |
— |
— |
от 1,5 до 600 |
от 1,5 до 1000 |
|
Дискретность отсчета: - углов - расстояний, мм |
1" 1 | |||
|
Допускаемое СКО измерений углов, не более |
2" 3" 5" 7" |
1" 2" 3" 5" |
2" 3" 5" 7" |
1" 2" 3" 5" |
|
Пределы допускаемого СКО измерений расстояний (D - измеряемое расстояние, мм), мм: - режим отражательный |
+ |
(2+2-10‘6-D) | ||
|
- режим безотражательный |
— |
±(3+2-10'6-D) |
±(3+2-10'6D) |
±(3+2-10'6D) |
|
Источник электропитания |
внутренний аккумулятор напряжением 7,4 В | |||
|
Продолжительность непрерывной работы, не менее |
9 ч, приблизительно 50000 измерений | |||
|
Степень защиты, обеспечиваемая оболочкой (код IP) по ГОСТ 14254 |
IP55 | |||
|
Диапазон температур эксплуатации,°C |
от минус |
20 °C до плюс 50 °C | ||
|
Диапазон температур транспортирования и хранения,°C |
от минус |
40 °C до плюс 70 |
Ор - ; | |
Государственный реест] I средств измерений \ Peet лблики 5e;iapyCb
Таблица 3 - Основные технические и метрологические характеристики тахеометров
|
Наименование характеристики |
Значение хар |
>актеристики |
|
ZOOM 90R |
ZOOM 90S | |
|
Увеличение зрительной трубы, не менее |
30х | |
|
Диаметр входного зрачка, мм, не менее |
40 | |
|
Угловое поле зрения зрительной трубы, не менее |
1°30’ | |
|
Наименьшее расстояние визирования, м, не более |
1,7 | |
|
Цена деления установочных уровней: - круглого - электронного |
(6±0,9)72 мм 2" | |
|
Диапазон работы компенсатора, не менее |
±< |
4’ |
|
Пределы допускаемой погрешности работы компенсатора на Т наклона тахеометра |
±0,5" ±0,5" ±1,5" |
±0,5" ±0,5" ±1,5" |
|
Диапазон измерений: - углов - расстояний, м: • отражательный режим (1 призма) • безотражательный режим |
от 0° д |
о 360° |
|
от 1,5 до 3500 |
от 1,5 до 3500 | |
|
А5: 500 АЮ: 1000 |
А5: 500 АЮ: 1000 | |
|
Дискретность отсчета: - углов - расстояний, мм |
0, |
1" |
|
Допускаемое СКО измерений углов, не более |
1" 2" 5" |
1" 2" 5" |
|
Пределы допускаемого СКО измерений расстояний (D - измеряемое расстояние, мм), мм: - режим отражательный - режим безотражательный |
±(1+1,5 10-6 D) ±(2+2-10‘6D) |
±(1+1,5 10-® D) ±(2+2-10'6D) |
|
Scout 360 (поиск отражателя): - диапазон, м -тип, время поиска, с |
до 300 5-10 |
— |
|
Track 360 (слежение за целью): -диапазон (круговая / 360° призма), м - скорость, м/с |
до 800 / 600 | |
|
5 при 20 м, 25 на расстоянии 100 м | ||
|
Aim 360 (автонаведение): -диапазон (круговая / 360° призма), м - точность |
до 1000 / 800 м | |
|
1" | ||
|
Источник электропитания |
внутренний аккумулятор напряжением 7,4 В | |
|
Продолжительность непрерывной работы, не менее |
9 ч, приблизительно 50000 измерений (память 1 ГБ) | |
|
Степень защиты, обеспечиваемая оболочкой (код IP) по ГОСТ 14254 |
IP55 | |
|
Диапазон температур эксплуатации, °C |
от минус 20 до плюс 50 | |
|
Диапазон температур транспортирования и хранения, °C |
от минус 40 до плюс 70 | |
| Государственный реест U I средств измерений
V \ Республики Беларусь
\\ \Для документов^/
Таблица 4 - Основные технические и метрологические характеристики тахеометров
|
Характеристика |
Значение | |||
|
GeoMax | ||||
|
ZOOM 25 |
ZOOM 50 | |||
|
neXus |
neXus5 |
accXess5 |
accXesslO | |
|
Диапазон измерений углов |
от 0° до 360° | |||
|
Диапазон измерений расстояний в отражательном режиме, м - с одной призмой - увеличенной дальности |
от 1,5 до 3500 |
от 1,5 до 3500 от 1000 до 10000 | ||
|
Диапазон измерений расстояний в безотражательном режиме, м |
— |
от 1,5 до 500 |
от 1,5 до 500 |
от 1,5 до 1000 |
|
Дискретность отсчета при измерении: - углов; - расстояний, мм |
1" (0,1" для 1" прибора) 1 (0,1 для 1" прибора) | |||
|
Среднее квадратическое отклонение измерения горизонтальных и вертикальных углов, не более |
1'72'75" | |||
|
Среднее квадратическое отклонение измерения расстояния, мм, не более (L - измеренное расстояние, мм): - в отражательном режиме - в отражательном режиме увеличенной дальности - в безотражательном режиме: - от 1,5 до 500 м - свыше 500 м |
±(2+2,0-IO6 L) ±(5+2,0-10’6L) |
±(2+2,0-10-6 L) ±(5+2,0-10-6 L) ±(2+2,0-10'6 L) ±(4+2,0-10’6-L) | ||
|
Диапазон работы автоматического компенсатора |
от минус 4' до плюс 4' | |||
|
Пределы допускаемой погрешности работы компенсатора на 1' наклона тахеометра: - для 1"и 2" прибора - для 5" прибора |
±0,5" ±1,5" | |||
|
Увеличение зрительной трубы, крат, не менее |
30 | |||
|
Угол поля зрения зрительной трубы, не менее |
1°30' | |||
|
Цена деления кругового уровня |
672 мм | |||
|
Температура окружающего воздуха при эксплуатации,°C |
от минус 20 до плюс 50 | |||
|
Температура окружающего воздуха при транспортировании и хранении,°C |
от минус 40 до плюс 70 | |||
|
Степень защиты, обеспечиваемая оболочкой (код IP) по ГОСТ 14254 |
IP55 | |||
|
Масса (с батареей), кг, не более — |
5,1 (с аккумулятором и трегером) |
5,3 (с аккумулятором и трегером) | ||
|
| Габаритные размеры, мм, не более |
226x174x316 | |||
Государственный реест средств измерений Респ-ублим Беларусь \Для докуиовтовУ
Таблица 5 - Основные технические и метрологические характеристики тахеометров
|
Характеристика |
Значение | |||
|
GeoMax | ||||
|
ZOOM |
70S |
ZOOM 70R | ||
|
accXess5 |
accXesslO |
accXess5 |
accXesslO | |
|
Диапазон измерений углов |
от 0° до 360° | |||
|
Диапазон измерений расстояний в отражательном режиме, м - с одной призмой - увеличенной дальности |
от 1,5 д от 1000 д |
о 3500 о 10000 |
от 1,5 до 3500 от 1000 до 10000 | |
|
Диапазон измерений расстояний в безотражательном режиме, м |
от 1,5 до 500 |
от 1,5 до 1000 |
от 1,5 до 500 |
от 1,5 до 1000 |
|
Дискретность отсчета при измерении: - углов; - расстояний, мм |
0,1" 0,1 | |||
|
Среднее квадратическое отклонение измерения горизонтальных и вертикальных углов, не более |
1'72’75" | |||
|
Среднее квадратическое отклонение измерения расстояния, мм, не более (L - измеренное расстояние, мм): - в отражательном режиме - в отражательном режиме увеличенной дальности - в безотражательном режиме: - от 1,5 до 500 м - свыше 500 м |
±(1+1,5Ю’61_) ±(5+2,0-1О’6- L) ±(2+2,0-10‘61_) ±(4+2,0 -10’6- L) | |||
|
Диапазон работы автоматического компенсатора |
от минус 4'до плюс 4' | |||
|
Пределы допускаемой погрешности работы компенсатора на Г наклона тахеометра: - для 1" и 2" прибора -для 5" прибора |
±0,5" ±1,5" | |||
|
Увеличение зрительной трубы, крат, не менее |
30 | |||
|
Угол поля зрения зрительной трубы, не менее |
ГЗО' | |||
|
Цена деления кругового уровня |
672 мм | |||
|
Температура окружающего воздуха при эксплуатации, °C |
от минус 20 до плюс 50 | |||
|
Температура окружающего воздуха при транспортировании и .хранении, °C |
от минус 40 до плюс 70 | |||
|
Степень защиты, обеспечиваемая оболочкой (код IP) по ГОСТ 14254 |
IP55 | |||
|
Масса (с батареей), кг, не более |
5,3 (с аккумулятором и трегером) | |||
|
Габаритные размеры, мм, не более |
226x203x328 | |||
ogWACTB измерений неспубпиш Беларусь \ДЛ« докуиеатое/
Таблица 6 - Наименование программного обеспечения тахеометров
|
Обозначение показывающего устройства |
Наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
|
ZOOM 20 |
встроенное |
Не ниже версии V2.00.B 46 |
|
ZOOM 20 PRO |
встроенное |
Не ниже версии V2.00.B 46 |
|
ZOOM 25 |
встроенное |
Не ниже версии V1.00.20 |
|
ZOOM 30 PRO |
встроенное |
Не ниже версии V3.01.В.207 |
|
ZOOM 35 PRO |
встроенное |
Не ниже версии V3.01.В.207 |
|
ZOOM 50 |
встроенное |
Не ниже версии V1.00.20 |
|
ZOOM 70S |
встроенное |
Не ниже версии V4.00.76 |
|
ZOOM 70R |
встроенное |
Не ниже версии V4.00.76 |
|
ZOOM 90S |
встроенное |
Не ниже версии V4.00.76 |
|
ZOOM 90R |
встроенное |
Не ниже версии V4.00.76 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки:
-тахеометр электронный;
- аккумулятор;
- зарядное устройство (без блока питания);
- кабель;
- отвес;
- флеш карта на 4 Гб;
- ремешок;
- чехол;
- набор инструментов;
- руководство по эксплуатации тахеометра электронного.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "GeoMax AG", Швейцария.
ГОСТ 23543-88 «Приборы геодезические. Общие технические условия».
МРБ МП.2038-2013 «Тахеометры электронные серий ZTS, ZOOM. Методика поверки».
Заключение
Тахеометры электронные серии ZOOM соответствуют требованиям технической документации фирмы "GeoMax AG" (Швейцария), ГОСТ 23543-88.
Межповерочный интервал не более 12 месяцев. Межповерочный интервал в СЗМ в Республике Беларусь не более 12 месяцев.
Соответствуют требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларация соответствия №ТС BY/112 11.01. ТР020 003 15753, действительна по 10.02.2021).
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025
Другие Тахеометры
