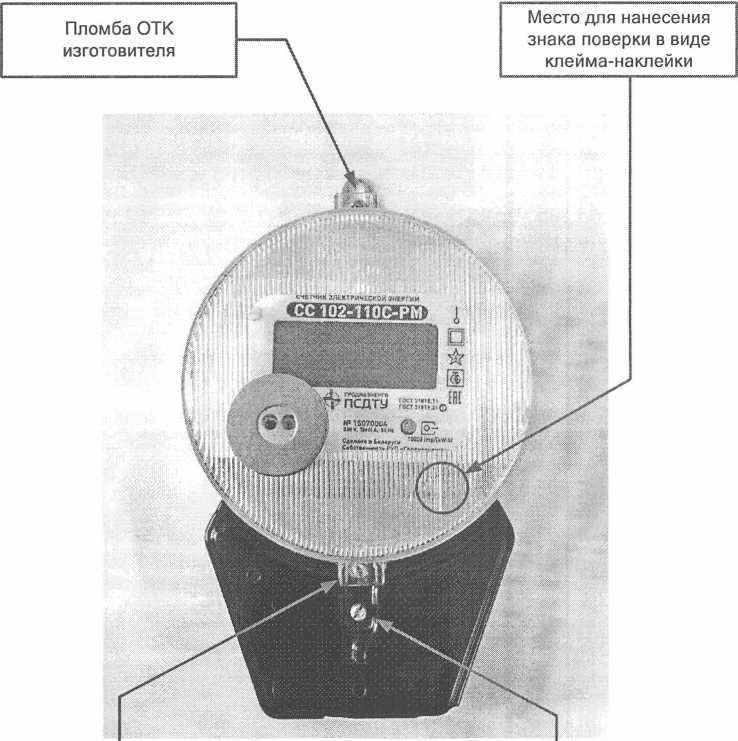

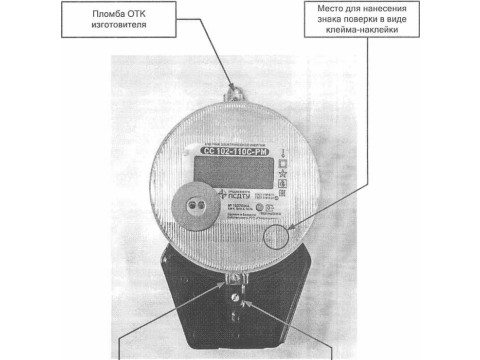

Счетчики статические активной энергии однофазные СС-102

- отсутствует

- установлен

с

Тип модуля расширения:

- модуль расширения отсутствует

- радиомодуль со встроенной антенной

РМ

Наименование характеристики

Значение параметра

Класс точности по ГОСТ 31819.21

1

Номинальное напряжение инОмин, В

230

Установленный рабочий диапазон напряжений

ОТ 0,9 ДО 1,1 Иномин

Предельный рабочий диапазон напряжений

от 0,8 до 1,15 UH0MHH

Номинальная частота сети, Гц

50

Базовый ток 1б (максимальный ток 1макс), А

5(40)

Порог ЧуВСТВИТеЛЬНОСТИ При UHOmhh и созф = 1

0,004 1б

Суточный ход встроенных часов в нормальных условиях, с

±1

Изменение суточного хода встроенных часов при отклонении температуры от 23 °C в диапазоне температур от минус 25 °C до плюс 55 °C, с/ °C, не более

±0,15

Активная потребляемая мощность для цепи напряжения, Вт, не более

2

Полная потребляемая мощность для цепи напряжения, В-А, не более

10

Полная потребляемая мощность для цепи тока, В-А, не более

2

Импульсные выходы

- импульсный испытательный выход (по заказу)

- оптический испытательный

выход

Параметры импульсного испытательного выхода:

- сопротивление в состоянии «замкнуто», Ом, не более

- сопротивление в состоянии «разомкнуто», кОм, не менее

- предельная сила тока в состоянии «замкнуто», мА

- предельно допустимое напряжение в состоянии «разомкнуто», В

200

50

30

30

Максимальное значение постоянной счетчика, имп./(кВт ч)

10000

Цифровой интерфейс в зависимости от модификации

М-Bus, RS-485 или отсутствует

Скорость обмена по цифровым интерфейсам, бит/с

от 2400 до 9600

Оптический порт

в соответствии с МЭК 1107

Скорость обмена по оптическому интерфейсу, бит/с

2400

Класс оборудования по степени защиты от поражения электрическим током по ГОСТ 12.2.091-2002

II

Количество тарифных зон (тарифов)

от 1 до 4

Количество программируемых моментов переключения тарифов в сутки

48

Количество тарифных сезонов

12

Интервал усреднения мощности, мин

3 и 30

Глубина хранения профиля нагрузки при 30-мин интервале усреднения, суток

60

Наименование характеристики

Значение параметра

Глубина хранения значений приращения энергии в целом и с разбивкой по 4 тарифам: - за сутки;

- за месяц;

- за год

текущие и 30 предыдущих; текущий и 23 предыдущих; текущий и 7 предыдущих

Глубина хранения значений максимальной мощности за месяц (при 30-мин интервале усреднения) в целом и с разбивкой по 4 тарифам

текущий и 23 предыдущих

Глубина хранения значений накопленной энергии в целом и с разбивкой по 4 тарифам:

- на начало суток;

- на начало месяца;

- на начало года

всех суток текущего месяца; текущего месяца и 11 предыдущих месяцев;

текущего года и 7 предыдущих лет

Время хранения информации при отключении напряжения питания

в течение срока службы счетчика

Корректировка времени

программно через интерфейсы связи при суммарном времени коррекции в месяц не более 30 мин

Счетчики должны обеспечивать работоспособность встроенных часов при отключении сетевого питания, лет, не менее

8

Защита от несанкционированного перепрограммирования счетчика

программная (пароли) и аппаратная (ключ на плате)

Наличие архивов

- архив ошибок;

- архив состояния сети; - архив корректировок

Степень защиты оболочки по ГОСТ 14254-96

IP51

Установленный рабочий диапазон температур, ° С

от минус 25 до плюс 55

Предельный рабочий диапазон температур, 0 С

от минус 25 до плюс 55

Относительная влажность в рабочих условиях, %

до 95 при температуре 30 °C

Предельный диапазон температур хранения и транспортирования, ° С

от минус 25 до плюс 70

Средний срок службы, лет, не менее

24

Средняя наработка на отказ, ч, не менее

150000

Габаритные размеры, мм, не более

215,0x134,0x113,0

Масса, кг, не более

1,0

Наименование

Количество, шт.

Счетчик статический активной энергии однофазный СС 102

1

Счетчик статический активной энергии однофазный СС 102. Паспорт

1

Счетчик статический активной энергии однофазный СС 102. Руководство по эксплуатации

1

Счетчики статические активной энергии однофазные СС 102. Методика поверки

1*

Упаковка

1

* определяется договором на поставку
