Счетчики электрической энергии однофазные многофункциональные СE208BY
| Номер в ГРСИ РФ: | РБ 03 13 5150 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | Филиал «Энерготелеком» РУП «Брестэнерго», г. Брест |
|
Описание типа РБ 03 13 5150 16 [2016-06-08]
rb-03-13-5150-16_2016-06-08.pdf
|
Скачать |
Предназначены для измерения только активной энергии в однофазных двухпроводных цепях переменного тока и организации многотарифного учета.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5150 16 |
| Наименование | Счетчики электрической энергии однофазные многофункциональные СE208BY |
| Год регистрации | 2016 |
| Номер сертификата | 10343 |
| Дата регистрации | 2016-03-31 |
| Срок действия | 2021-03-31 |
| Получатель сертификата | РУП "Брестэнерго", г. Брест, Республика Беларусь (BY) |
Производитель / Заявитель
РУП "Брестэнерго"
Адрес: г. Брест
Поверка
| Межповерочный интервал / Периодичность поверки | 96 мес. |
| Методика поверки | Поверка проводится по МРБ МП 2341-2013 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 13 5150 16 [2016-06-08]
rb-03-13-5150-16_2016-06-08.pdf
|
Скачать |
Описание типа
Назначение
Предназначены для измерения только активной энергии в однофазных двухпроводных цепях переменного тока и организации многотарифного учета.
Область применения - промышленные предприятия, объекты коммунального хозяйства и объекты энергетики. Счетчики могут применяться как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии.
Описание
Счетчики, применяемые внутри помещений, могут использоваться только в местах, имеющих дополнительную защиту от влияния окружающей среды (в жилых и в общественных зданиях, в шкафах, в щитках).Счетчики предназначены для учета электроэнергии в бытовом и в мелкомоторном секторе, на промышленных предприятиях и объектах энергетики, в том числе, с информационным обменом данными по каналам связи в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИСКУЭ (АСКУЭ).
Конструктивно счетчики выпускаются в корпусах для крепления на щитки. Принцип действия счетчиков основан на измерении аналого-цифровым преобразователем мгновенных значений входных сигналов напряжения и тока в цепи «фазы», с последующим вычислением микроконтроллером активной энергии.
Счетчики имеют в своем составе: один датчик тока (шунт дшц. трансформатор тока), микроконтроллер, энергонезависимую память встроенные часы, позволяющие вести учет электрической энергии что тарифным зонам суток, испытательное выходное устройство для
V. \Для документ!
Описание типа средства измерений интерфейс для съема показаний системами автоматизированного учета потребленной электроэнергии, ЖК-дисплей для просмотра измеряемой информации.
В состав счетчика в соответствии со структурой условного обозначения могут входить следующие устройства: радио интерфейс, датчики контроля: воздействия магнитом, температуры внутри счетчика.
Счетчики могут вести измерения активной электроэнергии только в прямом направлении- в диапазонах сдвига фаз между напряжением и током. Счетчик ведет учет времени и даты.
Счетчик ведет учет потребления активной электрической энергии суммарно и по действующим тарифам в соответствии с сезонными недельными расписаниями и суточными программами смены тарифных зон (тарифными программами). Сезонное недельное расписание может предусматривать различные суточные тарифные программы для различных дней недели. В счетчике также предусматривается назначение тарифных программ для исключительных (особых) дней, а также, в зависимости от исполнения, назначение тарифов или тарифных программ по заданным событиям.
Структура условного обозначения счетчиков приведена на рисунке 1.
СЕ 208 ХХ.ХХХ.Х.ХХХ.ХХХ
|_________Дополнительные функции:
См. таблицу 1.
_______________ Интегрированные интерфейсы связи:
См. таблицу 2.
------------------- Количество измерительных элементов:
1 - счетчик с одним измерительным элементом (в цепи фазы);
2 - счетчик с двумя измерительными элементами (в цепи фазы и нейтрали);
3 - счетчик с двумя элементами:
- измерительный в цепи фазы
- индикатор правильного подключения счетчика в цепи нейтрали
--------------------- Базовый (максимальный) ток:
4 - 5(40) А --------------------- Номинальное напряжение:
4 -230 В
--------------------------. Класс точности:
1 - 1 по активной энергии.
--------------------------- Тип корпуса:
S52 - для установки в щиток
Рисунок 1 - Структура условного обозначения счетчиков Таблица 1.
|
№ п/п |
Обозначение |
Дополнительная функция | ||
|
1 |
Q |
Реле управления | ||
|
2 |
S |
Реле сигнализации | ||
|
3 |
Y |
2 направления учета | ||
|
4 |
и |
Параметры сети | ||
|
5 |
К |
Телеметрический выход | ||
|
6 |
V |
Электронные пломбы | ||
|
7 |
Н |
Возможность подключения РИГ |
VJJ/ i \ | |
|
8 |
F |
Датчик магнитного поля |
1 средст \ Реслубг |
измерений ики Беларусь / |
|
9 |
L |
Подсветка ЖКИ |
V '^кЛЯ ‘ |
окумемтов/ |
|
лист 2 из 7 |
п Г И | |||
|
№ п/п |
Обозначение |
Дополнительная функция |
|
10 |
Т |
ТМ-вход |
|
И |
X |
Сниженное собственное потребление |
|
12 |
D |
С внешним питанием интерфейса |
|
13 |
Z |
С расширенным набором данных |
Таблица 2.
|
№ п/п |
Обозначение |
Интерфейс |
|
1 |
J |
Оптический порт |
|
2 |
I |
Irda(HK) |
|
3 |
А |
RS485 |
|
4 |
В |
MBUS |
|
5 |
G |
GSM |
|
6 |
Р |
PLC |
|
7 |
R |
Радиоинтерфейс со встроенной антенной (печатный вариант) |
|
8 |
R1 |
Радиоинтерфейс со встроенной антенной |
|
9 |
R2 |
Радиоинтерфейс с внешней антенной |
|
10 |
R3 |
Радиоинтерфейс с внутренней и внешней антенной |
|
И |
N |
Ethernet |
|
12 |
W |
Wi-Fi |

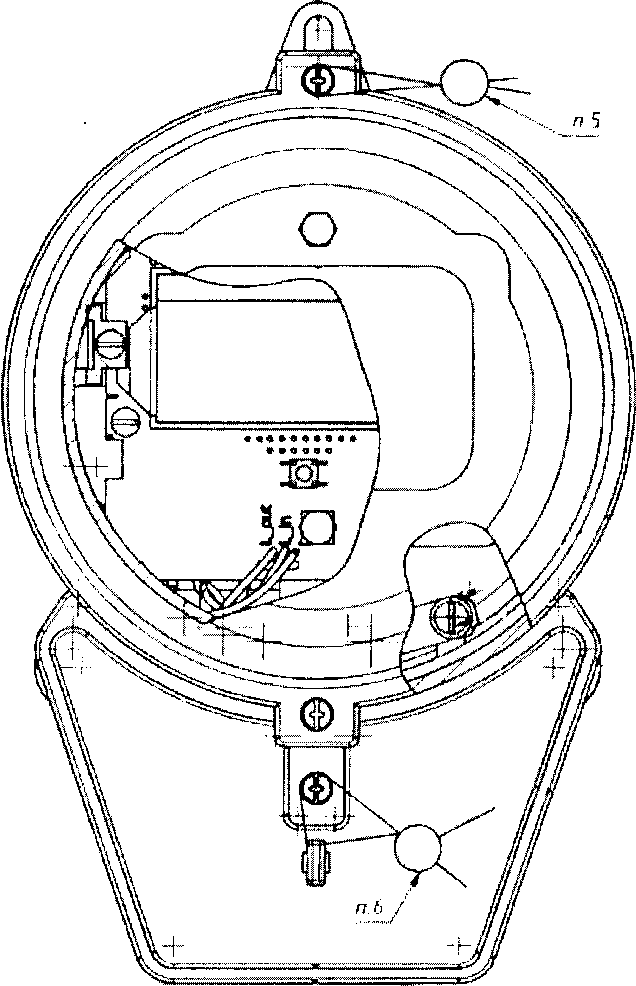

Схема пломбирования счетчика от несанкционированного доступа к элементам счетчика с указание места нанесения знака поверки приведена в Приложении А к описанию типа.

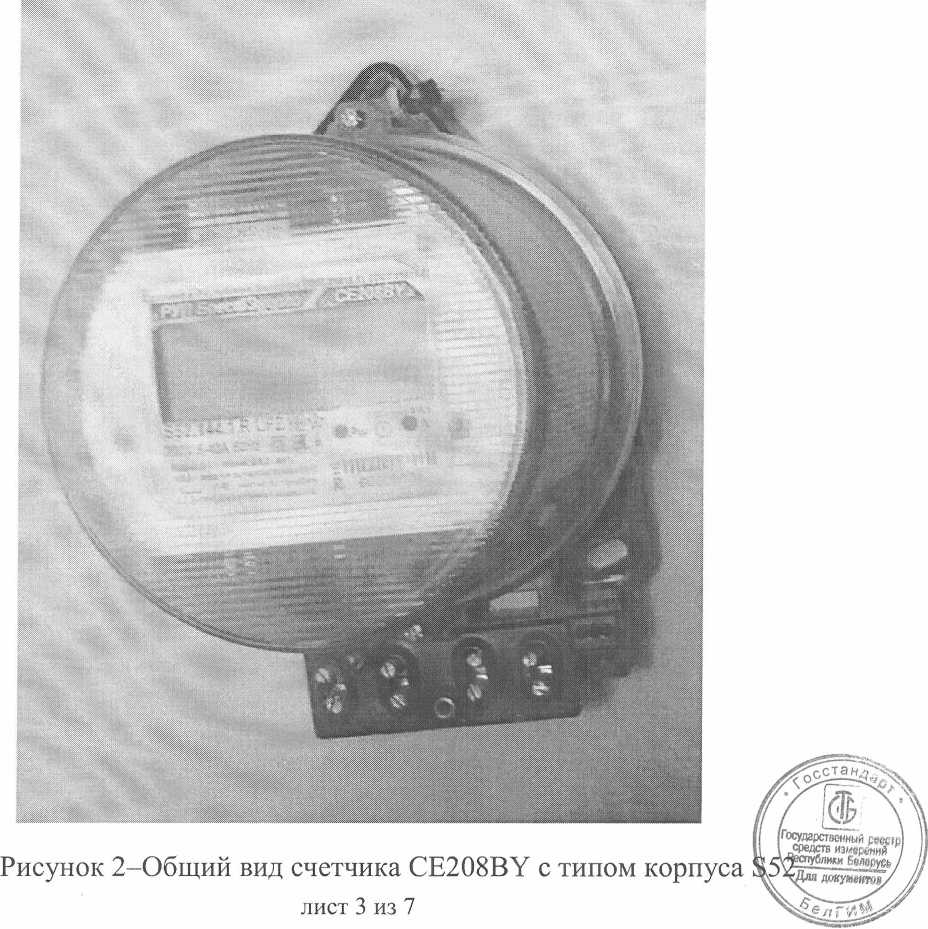

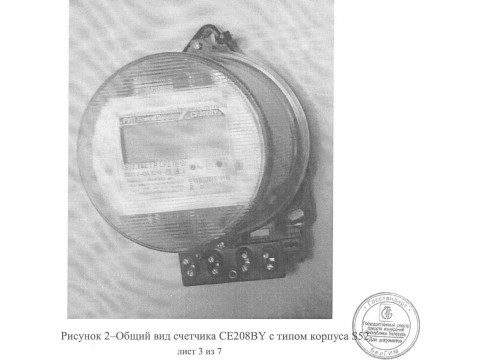

Фотография общего вида счетчиков, приведены на рисунке 2. ■И Ks
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 3.
|
Характеристика |
Значение | |
|
Класс точности по активной энергии по ГОСТ 31819.21-2012 |
1 | |
|
Диапазон входных сигналов: сила тока напряжение коэффициент мощности |
(0,05 *1б.. ,1макс); (0,55...1,15); 0,8(емк). ..1,0.. ,0,5(инд); | |
|
Базовый ток, А |
5 | |
|
Максимальный ток, А |
40 | |
|
Номинальное напряжение, В |
230 | |
|
Диапазон рабочих температур окружающего воздуха для счетчика, °C |
от минус 40 до плюс70 | |
|
Постоянная счетчика, имп./(кВт*ч) (имп./(квар*ч)) |
3200 | |
|
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц |
(50 ±2,5) | |
|
Стартовый ток |
0,002*1б | |
|
Полная мощность, потребляемая каждой цепью тока, при базовом токе, не более, В-А |
0,2 | |
|
Полная (активная) мощность, потребляемая цепью напряжения счетчика (без учета потребления модулей связи) при номинальном значении напряжения, не более |
2 В*А(0,8 Вт) | |
|
Активная мощность, потребляемая встроенными модулями связи при номинальном значении напряжения, не более, Вт |
2,5 | |
|
Пределы основной абсолютной погрешности часов, с/сутки |
±1,0 |
эсестр НИЙ арусь / ТОЙ/ |
|
Пределы измерений суточного хода часов при отклонении температуры окружающего воздуха на 1 °C от (23±2) °C в пределах рабочего диапазона температур (от минус 40 °C до плюс 70 °C), с/сут |
±0,2 | |
|
Интервалы усреднения значений мощности или значений энергии, мин |
30 и 60 | |
|
Глубина хранения усредненных значений мощности или накопленной энергии, значений, не менее |
4464 | |
|
Число тарифов |
до 8 ((Т' Ф I, (Государственны | |
|
\\ \ Республики бел V. \Для докуиеи ЛИСТ 4 ИЗ 7 Maasses | ||
|
Скорость обмена по интерфейсу, бит/с |
до 57600 |
|
Масса счетчика, кг, не более |
2,0 |
|
Габаритные размеры счетчика (длина, ширина, толщина), мм, не более |
215x135x116 |
|
Средняя наработка на отказ, ч, не менее |
220000 |
|
Средний срок службы, не менее лет |
30 |
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.091-2012 |
II |
|
Степень защиты оболочки по ГОСТ 14256-96 |
IP 51, категория 2 |
Знак утверждения типа
Знак утверждения типа средств измерений наносят на титульный лист руководства по эксплуатации типографским способом и на переднюю панель счетчика методом сеткографии.
Комплектность
В комплект поставки счетчика должен соответствовать таблице 4. Таблица 4.
|
Наименование |
Количество |
|
Счетчики электрической энергии однофазные многофункциональные CE208BY |
1 |
|
Руководство по эксплуатации |
1* |
|
Формуляр |
1* |
|
Методика поверки |
1* |
|
Упаковка |
1* |
|
* Количество определяется договором на поставку |
Поверка
Счетчики электрической энергии однофазные многофункциональные CE208BY обеспечены поверкой в Республике Беларусь при их эксплуатации. Поверку счетчиков, предназначенных для применения либо применяемых в сфере законодательной метрологии, проводить юридическими лицами, входящими в государственную метрологическую службу или иными
юридическими лицами, аккредитованными для ее осуществления в
соответствии электрической
с методикой поверки энергии однофазные
МРП МП.2341-2013 «Счетчики многофункциональные
Методика поверки».
Межповерочный интервал не более
96 месяцев.
средств измерений
Государственный
Нормативные документы
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Часть 11. Счетчики электрической энергии».
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ТУ BY690329298.008-2013 «Счетчики электрической энергии
однофазные многофункциональные CE208BY. Технические условия».
МРП МП.2341-2013 «Счетчики электрической энергии однофазные многофункциональные CE208BY. Методика поверки».
Заключение
Счетчики электрической энергии однофазные многофункциональные СЕ208ВУсоответствуют требованиям, распространяющихся на них технических нормативных правовых актов.
Испытательный центр:
Отдел испытаний и измерений Республиканского унитарного предприятия «Брестский центр стандартизации, метрологии и сертификации».
224012, Республика Беларусь, г. Брест, ул. Спокойная, 1,
тел. (0162)41-56-13
Аттестат аккредитации BY/112 02.1.0.0415 от 29.09.2003
