Счетчики однофазные однотарифные активной электроэнергии СЕ 101
| Номер в ГРСИ РФ: | РБ 03 13 6034 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ОАО "Концерн Энергомера", г. Ставрополь |
|
Описание типа РБ 03 13 6034 16 [2016-10-10]
rb-03-13-6034-16_2016-10-10.pdf
|
Скачать |
Счетчики однофазные однотарифные активной электроэнергии СЕ 101 (в дальнейшем - счетчики) предназначены для измерения активной энергии в однофазных двухпроводных цепях переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6034 16 |
| Наименование | Счетчики однофазные однотарифные активной электроэнергии СЕ 101 |
| Год регистрации | 2016 |
| Номер сертификата | 10489 |
| Дата регистрации | 2016-06-28 |
| Срок действия | 2018-11-28 |
| Получатель сертификата | АО "Энергомера", г. Ставрополь, Россия (RU) |
Производитель / Заявитель
АО "Энергомера"
Адрес: ул. Ленина, 415, офис 294, г. Ставрополь, 355000
Контакты: (8652)35-75-27 / (8652)56-66-90, факс (8652) 56-44-17/ e-mail: concern@energomera.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ИНЕС.411152.082 Д1 (согласована БелГИМ в 2016 г.). |
| Признание поверки | Первичная при выпуске из производства: Ставропольский ЦСМ (аттестат аккредитации - №РОСС RU.311422, шифр поверительного клейма - АЬ)(НТК №06-16). |
Поверители
Скачать
|
Описание типа РБ 03 13 6034 16 [2016-10-10]
rb-03-13-6034-16_2016-10-10.pdf
|
Скачать |
Описание типа
Назначение
Счетчики однофазные однотарифные активной электроэнергии СЕ 101 (в дальнейшем - счетчики) предназначены для измерения активной энергии в однофазных двухпроводных цепях переменного тока.
Описание
Принцип действия счетчика основан на перемножении входных сигналов напряжения и тока по методу сигма - дельта модуляции с последующим преобразованием сигнала в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов электромеханическим отсчетным устройством или микроконтроллером дает количество активной энергии, отображаемое на барабанах электромеханического или на экране (ЖКИ) отсчетного устройства. Счетчики могут иметь одну или две цепи тока. При наличии двух цепей тока учитывается ток, имеющий большее значение.
Счетчик также имеет в своем составе испытательное выходное устройство для подключения к системам автоматизированного учета потребленной электроэнергии или для поверки, кроме этого счетчик с ЖКИ имеет энергонезависимую память, позволяющую сохранять данные при отключении сети и ЖК-дисплей для просмотра измерительной информации. В случае выхода из строя средства отображения (ЖК-дисплея), информацию можно считать после установки исправного ЖК-дисплея.
Кожух счетчика пломбируется оттиском поверительного клейма установленной формы на определенных для этого местах. Крышка зажимов пломбируется оттиском клейма энергоснабжающей организации.
В корпусе счетчика размещены: модуль измерительный (преобразователь мощности в частоту импульсов), выполненный на печатной плате и один или два датчика тока (шунты или трансформаторы тока).
Зажимы для подсоединения счетчика к сети и телеметрический выход закрываются пластмассовой крышкой.
Структура условного обозначения приведена на рисунке 1.

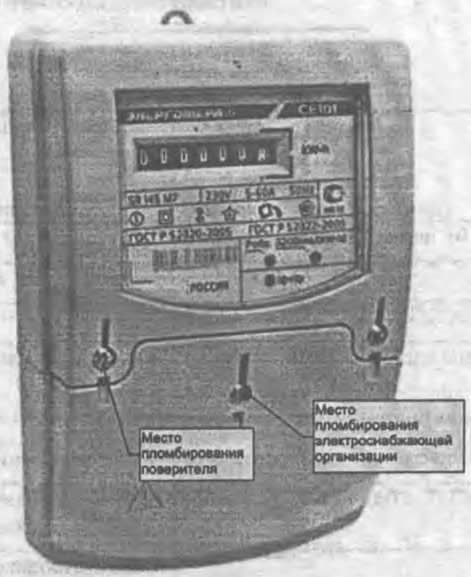

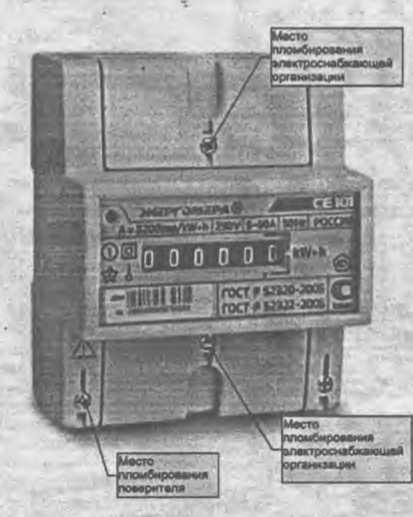

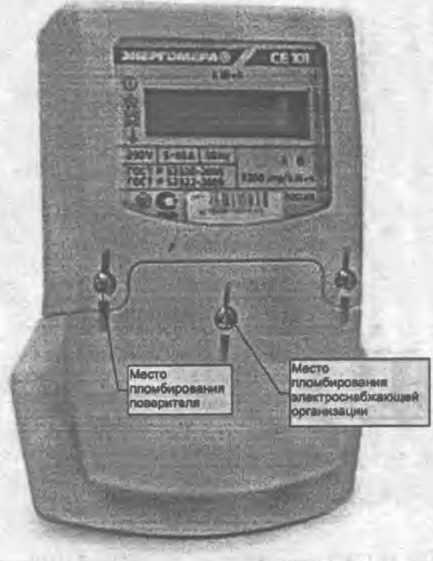

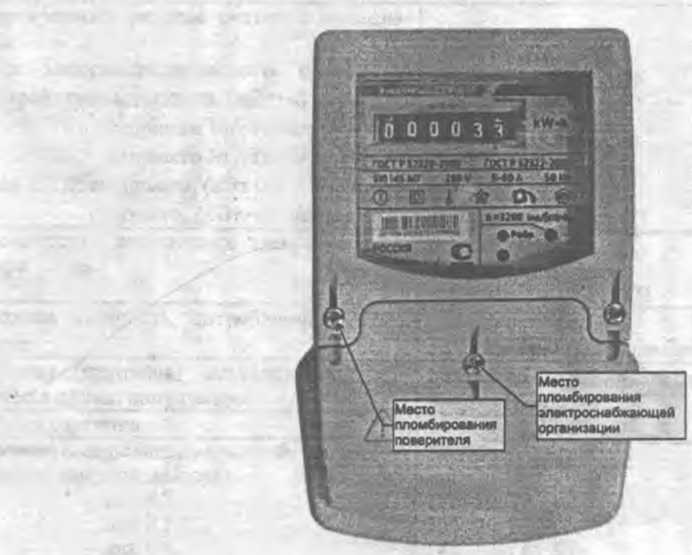

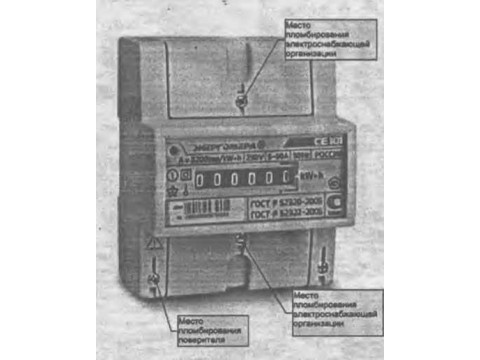

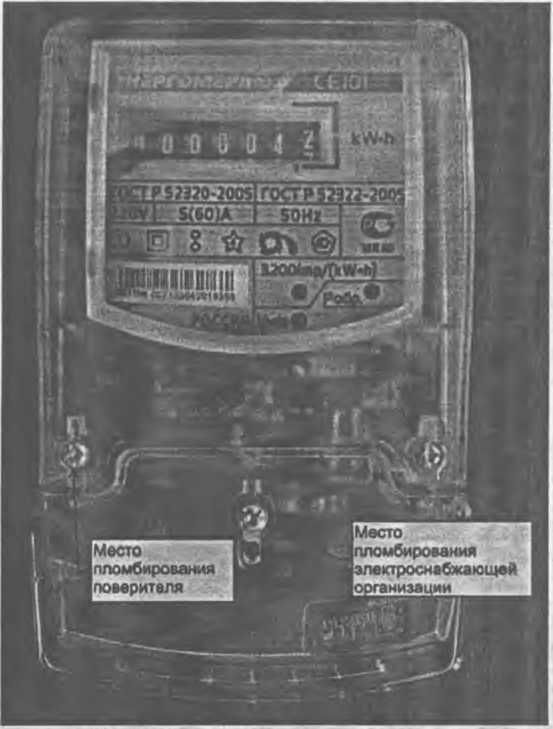

Фото общего вида счетчиков, с указанием схемы пломбировки от несанкционированного доступа, приведены на рисунках 2,3,4, 5, 6,7.
СЕ 101 ХХХХХХ
J--------------------------Тип отсчетного устройства:
Мб - шестиразрядный механический;
М7 - семиразрядный механический;
-ЖКИ ----------------------------Количество измерительных элементов:
-один;
.2 - два.
------------------------— Базовый (максимальный) ток:
4-5(50) А
5-5(60) А
8-10(100) А -----------------------------Номинальное напряжение:
3 - 220 В;
4-230В -------------------------------Класс точности по ГОСТ Р 52322-2005:
1-1;
2-2
----------------------------------Тип корпуса:
R5 - для установки на рейку;
R5.1 - для установки на рейку или щиток;
S4, S6, S8, S10 -для установки на щиток. Рисунок 1 - Структура условного обозначения счетчиков

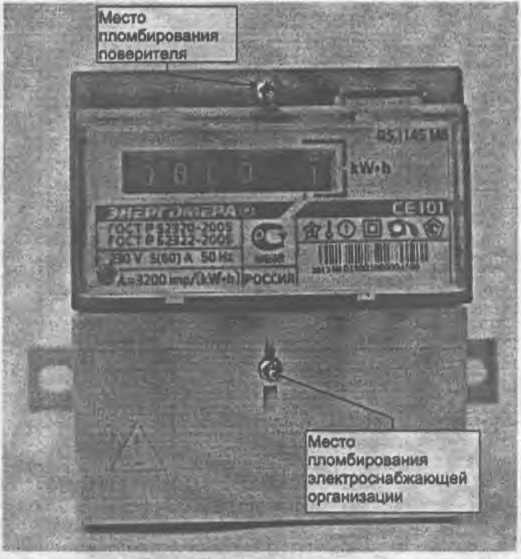

Рисунок 3 - Общий вид счетчика СЕ 101 R5.1
Рисунок 4 - Общий вид счетчика СЕ 101 S4
Рисунок 5 - Общий вид счетчика СЕ 101 S6
Рисунок 7 - Общий вид счетчика СЕ 101 S10
Технические характеристики
Таблица 1 . '
|
Диапазон входных сигналов: - сила тока - напряжение - коэффициент мощности |
• 0,057(5 • • -^мак (0,75... 1,15)1/^ 0,8(емк) ... 1,0 ... 0,5(инд) |
|
Базовый (максимальный) ток |
5 (50) А или 5 (60) А или 10 (100) А |
|
Номинальное напряжение |
220 В или 230 В |
|
Класс точности |
1 или 2 по ГОСТ Р 52322-2005 |
|
Диапазон рабочих температур окружающего воздуха |
от минус 30 до 70 °C для счетчиков с ЖКИ; от минус 40 до 70 °C для счетчиков с механическим отсчетным устройством |
|
Диапазон значений постоянной счетчика |
от 800 имп/(кВт»ч) до 6400 имп/(кВт«ч) |
|
Рабочий диапазон изменения частоты измерительной сети счетчика |
(50 ±2,5) Гц или (60±3)Гц |
|
Стартовый ток (чувствительность): для одноэлементных счетчиков |
10 мА для счетчиков с базовым током 5 А 20 мА для счетчиков с базовым током 10 А |
|
для двухэлементных счетчиков |
20 мА для счетчиков с базовым током 5 А 40 мА для счетчиков с базовым током 10 А |
|
Цена одного разряда счетного механизма: для электромеханического отсчетного устройства: младшего, (кВт*ч) старшего Мб, (кВт*ч) старшего М7, (кВт*ч) для ЖКИ: младшего, (кВт*ч) старшего, (кВт*ч), не менее |
0,1 10000 100000 0,01 10000 |
|
Количество десятичных знаков индикатора |
6- для Мб; У-дляМ7; не менее 7 - для ЖКИ |
|
Полная мощность, потребляемая цепью тока |
не более 0,05 В • А при базовом токе |
|
Полная (активная) мощность, потребляемая цепью напряжения |
не более 9 В • А (0,8 Вт) при номинальном значении напряжения |
|
Масса счетчика |
не более 1,0 кг |
|
Габаритные размеры, мм, не более (длина; ширина; высота): для R5, для R5.1, для S4, для S6, для S8, для S10 |
ПО; 89; 72,5 105; 90; 60 185; 121; 61,5 170;115;53 200;125;75 185; 124; 61,5 |
|
Средняя наработка до отказа |
220000 ч |
|
Средний срок службы до первого капитального ремонта счетчиков |
ЗОлет |
Пределы допускаемой основной относительной погрешности по ГОСТ Р 52322-2005 нормируют для информативных значений входного сигнала:
напряжение - (0,75. ..1,15) (7,юм;
частота измерительной сети - (50 ± 2,5) Гц или (60 ± 3) Гц.
Знак утверждения типа
Знак утверждения типа наносят на панель счетчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входит:
- счетчик однофазный однотарифный активной электроэнергии СЕ 101 (одно из исполнений);
- руководство по эксплуатации (одно из исполнений);
- формуляр (одно из исполнений);
По требованию организаций, производящих регулировку, ремонт и поверку счетчиков, дополнительно высылаются методика поверки (ИНЕС.411152.082 Д1), руководство по среднему ремонту и каталог деталей.
Поверка
осуществляется по документу ИНЕС.411152.082 Д1 «Счетчики однофазные однотарифные активной электроэнергии СЕ 101», утвержденному ГЦИ СИ ФБУ «Ставропольский ЦСМ» в 2013 г.
В перечень основного поверочного оборудования входят:
- установка для поверки счетчиков электрической энергии ЭНЕРГОМЕРА СУ001/Х-ХХ-Р0;
- универсальная пробойная установка УПУ-10;
- секундомер СО спр-2б.
Сведения о методах измерений
Методика измерений на счетчики однофазные однотарифные активной электроэнергии СЕ 101 приведена в документе: «Счетчики однофазные однотарифные активной электроэнергии СЕ 101. Руководство по эксплуатации» (одно из исполнений).
Нормативные документы
1. ГОСТ Р 52322-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».
2. ГОСТ Р 52320-2005 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
3. ТУ 4228-054-22136119-2005 «Счетчики однофазные однотарифные активной электроэнергии СЕ 101. Технические условия».
Рекомендации к применению
осуществление торговли и товарообменных операций.
