Счетчики электрической энергии трехфазные Альфа AS3500
| Номер в ГРСИ РФ: | РБ 03 13 5752 15 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "Эльстер Метроника", г. Москва |
|
Описание типа РБ 03 13 5752 15 [2015-07-08]
rb-03-13-5752-15_2015-07-08.pdf
|
Скачать |
Счетчики электрической энергии трехфазные Альфа AS3500 (далее по тексту -счетчики) классов точности 0,5S по ГОСТ 31819.22-2012 и 1; 2 по ГОСТ 31819.21-2012 по активной энергии, класса точности 1; 2 по ГОСТ 31819.23-2012 по реактивной энергии предназначены для измерений, коммерческого и технического учета электрической энергии и мощности, а также автоматизированного сбора, накопления, обработки, хранения и отображения информации об энергопотреблении.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5752 15 |
| Наименование | Счетчики электрической энергии трехфазные Альфа AS3500 |
| Год регистрации | 2015 |
| Номер сертификата | 9854 |
| Дата регистрации | 2015-06-30 |
| Срок действия | 2019-10-07 |
| Получатель сертификата | ООО "Эльстер Метроника", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "Эльстер Метроника"
Адрес: 1-й проезд Перова Поля, д.9, стр.3, 111141, г. Москва
Контакты: +7 (495) 730-02-85, 730-02-83 / metronica.to@elster.com
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по МП № 069/551-2014. |
Поверители
Скачать
|
Описание типа РБ 03 13 5752 15 [2015-07-08]
rb-03-13-5752-15_2015-07-08.pdf
|
Скачать |
Описание типа
Назначение
Счетчики электрической энергии трехфазные Альфа AS3500 (далее по тексту -счетчики) классов точности 0,5S по ГОСТ 31819.22-2012 и 1; 2 по ГОСТ 31819.21-2012 по активной энергии, класса точности 1; 2 по ГОСТ 31819.23-2012 по реактивной энергии предназначены для измерений, коммерческого и технического учета электрической энергии и мощности, а также автоматизированного сбора, накопления, обработки, хранения и отображения информации об энергопотреблении.
Описание
Результаты измерений входных сигналов тока и напряжения, полученные от трех однофазных измерительных процессоров обрабатываются специализированной микропроцессорной схемой основной платы счетчика. Измеренные данные, параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут отображаться на жидкокристаллическом индикаторе (ЖКИ) счетчика.
Счетчики позволяют вести учет активной и реактивной энергии в цепях переменного тока, хранить графики нагрузки и графики параметров сети, а также передавать измеренные или вычисленные параметры при использовании в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ).
Для построения систем АСКУЭ на базе счетчиков Альфа AS3500 могут быть использованы различные типы связи со счетчиком: цифровые интерфейсы RS232 или RS485, импульсные каналы, а также встраиваемые модули коммуникации.
Опционально счетчики AS3500 могут иметь интегрированный контактор позволяющий отключать нагрузку по превышению установленного порога по мощности или по команде.
Модификации и исполнения счетчиков, определяемые при заказе, отображается на щитке счетчика в виде буквенно-цифрового кода.
Пример записи исполнения счетчика - AS3500-134-RLM-PB2K-B-DW- GS
|
AS3500 |
- |
1 |
3 |
4 |
- |
RLM | ||||
|
Альфа AS3500 | ||||||||||
|
Класс точности | ||||||||||
|
Класс точности 0,5S |
5 | |||||||||
|
Класс точности 1 |
1 | |||||||||
|
Класс точности 2 |
2 |
РВ2К
GS
Напряжения (элементность счетчика)
3*63/110 В (трехэлементный счетчик)
3 х 127/220 В (трехэлементный счетчик)
Зх230/400 В (трехэлементный счетчик)
3 х 110 (двухэлементный счетчик)
3*230 (двухэлементный счетчик)5
|
Токи | |
|
1 (2) А (трансформаторное включение) |
1 |
|
5 (6) А (трансформаторное включение) |
2 |
|
5 (10) А (трансформаторное включение) |
3 |
|
5 (100) А (непосредственное включение) |
4 |
Измерение энергии и наличие функций
Измерение активной и реактивной энергии в одном R (Т)
направлении (Измерение активной энергии) в многотарифном режиме
Измерение активной и реактивной энергии в двух RA
направлениях
Графики нагрузки по энергии и графики по параметрам сети L
Измерение активной энергии по модулю М
Функция "Чтение без питания"N
Реле и вспомогательные входы
Импульсные каналы SO стандарта 27V (DC) Дополнительные импульсные каналы 230 В Управляющие входы (два) Размыкающее реле (контактор)
РВ1-РВЗ РА1-РА4 U К
Цифровые интерфейсы, протокол обмена
Цифровой интерфейс RS232 S
Цифровой интерфейс RS485 В
Протокол обмена DLMS D | Подсветка дисплея | Дополнительное питание
Модули коммуникации GSM-модем GPRS-модем PLC-модем RF модуль Ethernet модуль
GS GP PL
RF Еп
Примечания
1 При отсутствии в счетчике дополнительных функций, обозначаемых индексами "A", "L", "М", "N", “РВ”, “РА” "U", "К", "S", "В", "D", эти индексы в обозначении модификации отсутствуют.
2 Недопустимо сочетание символов "S" и "В" в обозначении модификации.
3 При отсутствии в счетчике модуля коммуникации: GSM/GPRS-модема (индекс “GS” в обозначении модификации), GPRS-моде.ма (индекс “GP” в обозначении), RF модуля (индекс “RF” в обозначении), PLC-модема (индекс “PL” в обозначении), Ethernet модуля (индекс “Еп” в обозначении модификации) его индексы в обозначении модификации счетчика отсутствует.
Соответствие классов точности счетчиков Альфа AS35OO трансформаторного и непосредственного включения по активной и реактивной энергии приведены в таблице 1.
схемы пломбировки от
Таблица 1
|
Измеряемая энергия |
Класс точности счетчика | ||
|
Активная |
0,5S |
1 |
2 |
|
Реактивная |
1 |
2 |
2 |

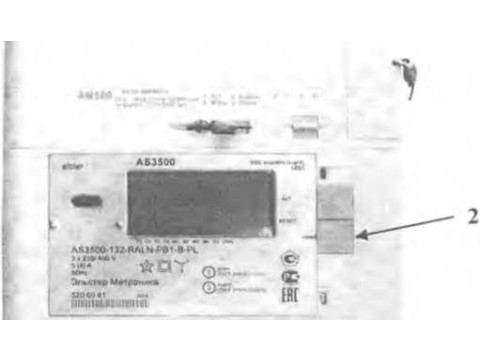

Фотография общего вида счетчика с указанием несанкционированного доступа представлена на рисунке 1.
1 - пломба ОТК завода-изготовителя; 2 - пломба кнопки " RESET";
3 - пломба поверителя;
Рисунок 1
Программное обеспечение
В счетчиках Альфа AS3500 все измерения выполняют три однофазных ЦСП (цифровой сигнальный процессор). Затем измеренные данные поступают в специализированный микроконтроллер, в который, в процессе изготовления счетчика, загружается внутреннее программное обеспечение "Счетчики электрической энергии трехфазные "Альфа AS35OO" (далее по тексту - ПО "Альфа AS3500"), которое является метрологически значимым. Влияние ПО на метрологические характеристики оценивают при испытаниях. При этом инструментальную погрешность средства измерения и погрешность, вносимую ПО, не разделяют, и проверяют, что суммарная погрешность средства измерения не превышает допустимые значения. ПО "Альфа AS3500 " аппаратно защищено от записи, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Номера версий и цифровые идентификаторы ПО "Альфа AS3500 " можно получить из счетчика с помощью программы «alphaSET».
Идентификационные данные ПО "Альфа AS3500 " указаны в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения счетчиков электрической энергии трехфазных Альфа AS3500
|
Наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО «Счетчики электрической энергии трехфазные «Альфа AS3500» |
10.00 |
CRC |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 «С»
Технические характеристики
Метрологические и технические характеристики счетчиков электрической энергии трехфазных Альфа AS3500 приведены в таблице 3.
Таблица 3 - Метрологические и технические характеристики счетчиков электрической энергии трехфазных Альфа AS3500
|
Наименование характеристики |
Значение |
Примечание |
|
Класс точности - по активной энергии ГОСТ 31819.22-2012 |
0,5S | |
|
ГОСТ 31819.21-2012 |
1;2 | |
|
- по реактивной энергии ГОСТ 31819.23-2012 |
1;2 |
|
Номинальные значения напряжения (UH0M), В |
3x63/110; 3x127/220; 3x230/400; 3x110; 3x230 |
Допускается 3x57,7/100; 3x220/380; 3x100; 3x220 |
|
Рабочий диапазон напряжений, В |
От 0,8 UHom до 1,15 UH0M | |
|
Номинальные (1НОм) (максимальные) токи, А |
1 (2), 5(6), 5 (10) | |
|
Базовый (1б) (максимальный) ток, А |
5 (100) | |
|
Номинальное значение частоты, Гц |
50 |
60 - по заказу |
|
Рабочий диапазон частот, Гц |
От 47,5 до 52,5 |
От 57 до 63 -по заказу |
|
Диапазон значений постоянной счетчика по импульсному выходу, имп./(кВт-ч) [имп./(квар-ч)] |
От 1 до 10000 |
Задается программно |
|
Стартовый ток (чувствительность), А класс точности 0,5S класс точности 1 - трансформаторное включение - непосредственное включение класс точности 2 (непосредственное вкл.) |
0,001 1ном 0,002 1ном 0,004 1б 0,005 1б |
При коэффициенте мощности, равном 1 |
|
Потребляемая мощность на фазу по цепям напряжения, Вт (В-А), не более - трансформаторное включение - непосредственное включение |
0,7 (0,8) 0,7 (0,8) | |
|
Потребляемая мощность по цепям тока при 1ном (трансформаторное включение), Вт (В-А) |
0,01 (0,01) | |
|
Параметры импульсного выхода SO: - напряжение, В, не более - ток, мА Длительность выходных импульсов, мс |
27 25 120 |
Возможно другое значение по заказу |
|
Дополнительные импульсные выходы: - напряжение, В, не более - ток, мА, не более Длительность выходных импульсов, мс |
230 100 120 |
Возможно другое значение по заказу |
|
Скорость обмена информацией при связи со счетчиком по цифровым интерфейсам, бит/с |
300- 19200 | |
|
Предел основной абсолютной погрешности хода внутренних часов, с/сутки, не более |
±0,5 | |
|
Количество тарифных зон в сутках |
48 | |
|
Количество сезонов |
4 | |
|
Разрядность ЖКИ - дробная часть (количество знаков после запятой) программируется |
8 разрядов |
|
Защита от несанкционированного доступа: - пароль счетчика - аппаратная блокировка - контроль снятия крышки зажимов - контроль снятия кожуха - аппаратная защита метрологически значимой части - фиксация воздействия электромагнитного поля |
Есть Есть Есть Есть Есть Есть | |
|
Сохранение данных в памяти, лет |
30 |
При отсутствии питания |
|
Самодиагностика счетчика |
Есть |
Выполняется при включении питания, а также после каждого обмена через оптический порт |
|
Масса, кг, не более - без размыкающего реле - с размыкающим реле |
1,5 1,9 | |
|
Габаритные размеры (высота х ширина х толщина), мм, не более - без размыкающего реле - с размыкающим реле |
284,2x170,9x75,3 314,2x170,9x75,3 | |
|
Средняя наработка до отказа, ч, не менее |
120000 | |
|
Срок службы, лет, не менее |
30 | |
|
Класс защиты по ГОСТ Р 51350-99 |
II | |
|
Степень защиты по ГОСТ 14254-96 |
IP54 |
Счетчик предназначен для установки внутри помещений |
|
Условия эксплуатации: - диапазон рабочих температур окружающего воздуха,°C - относительная влажность (неконденсирующаяся), %, не более - атмосферное давление, кПа (мм рт. ст.) |
От минус 40 до + 70 0-95 60 - 106,7 (460 - 800) |
Знак утверждения типа
Знак утверждения типа наносится на щиток счетчика Альфа AS3500 методом гравировки, а на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки счетчика Альфа AS35OO входят:
- счетчик;
- паспорт ДЯИМ.411152.023 ПС;
- руководство по эксплуатации ДЯИМ.411152.023 РЭ;
- методика поверки МП № 069/551-2014;
- программное обеспечение (ПО) «alphaSET»;
- упаковочная тара.
Примечание - Допускается комплектование и передача РЭ, МП и ПО на электронном носителе; поставляется один CD-диск на партию счетчиков в 10 штук.
Поверка
Осуществляется в соответствии с документом «Счетчики электрической энергии трехфазные Альфа AS3500. Методика поверки. МП № 069/551-2014», утвержденным ФБУ «Ростест-Москва» 18 июля 2014 г.
Основные средства поверки:
- установка автоматическая многофункциональная для поверки счётчиков электрической энергии SJJ-1 с эталонным счетчиком класса точности 0,05 (Госреестр № 37404-09);
- калибратор переменного тока "РЕСУРС-К2" (Госреестр № 31319-12);
- универсальная пробойная установка УПУ-10 (Госреестр № 36564-07);
- IBM (PC-совместимый компьютер) с ОС Microsoft Windows NT/2000/XP/Vista;
- устройство синхронизации системного времени УССВ-2 (Госреестр № 54074-13);
- частотомер электронно-счетный 43-63 (Госреестр № 9084-83).
Сведения о методах измерений
Методы измерений с помощью счетчиков электрической энергии трехфазных Альфа AS3500, указаны в документах «Счетчик электрической энергии трехфазный Альфа AS3500, Руководство по эксплуатации» ДЯИМ.411152.023РЭ
Нормативные документы
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2 ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»
3 ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S».
4 ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».
5 ГОСТ 31819.23 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии».
6 Счетчики электрической энергии трехфазные Альфа AS3000, Альфа AS3500. Технические условия ТУ 4228-019-29056091-14.
7 Техническая документация ООО «Эльстер Метроника», Россия.
Рекомендации к применению
Осуществление торговли.
