Счетчики статические активной электрической энергии переменного тока однофазные многотарифные СЭО6005

Назначение

Счетчики статические активной электрической энергии переменного тока однофазные многотарифные СЭ06005, далее - счетчик, предназначены для измерения и учета активной энергии в однофазных сетях переменного тока номинальной частоты 50 Гц в народном хозяйстве для работ в закрытых помещениях при температуре от минус 30°Сдо плюс 55 °C и относительной влажности воздуха 90 % при температуре до 30 °C.

Описание

Счетчик представляет собой многофункциональный прибор электронной системы, в состав которого входят:

- микроконтроллер с энергонезависимой памятью и измерительным процессором;

- преобразователь тока сети в виде резистора малого сопротивления (шунта) с контактами для подключения;

- жидкокристаллический индикатор, дающий показания непосредственно в киловатт-часах (долях киловатт-часов) и имеющий дополнительные символы;

- испытательный выход (импульсное устройство - ТМ);

- светодиодный индикатор функционирования, мигающий синхрме^ импульсами на телеметрическом выходе;

- цифровой интерфейс RS-485;

Государственный { I средств и.тмере \ Республики Бела

Для

- оптический интерфейс;

- PLC - коммуникатор;

- RF- модем;

- импульсный блок питания с широким диапазоном входного напряжения;

- встроенный блок питания порта RS-485, RF- модема или PLC -коммуникатора;

- щиток с указанием параметров счетчика.

Механизм счетчика расположен в цоколе и закрывается прозрачным кожухом.

Корпус счетчика имеет три варианта исполнения:

Н - прямоугольный с увеличенными габаритами и плавающим установочным размером высоты;

С - прямоугольный с уменьшенными габаритами и фиксированными установочными размерами.

К - круглый.

Переключение тарифов происходит автоматически с помощью встроенного таймера в соответствии с программным обеспечением.

Во время перерывов в подаче питания счетчик входит в ждущий режим. Дальнейший подсчет электроэнергии прекращается, все ключевые данные сохраняются в энергонезависимой памяти EEPROM, а встроенная литиевая батарея обеспечивает работу часов реального времени.

Исполнения счетчика должны соответствовать таблице 1.

Таблица 1

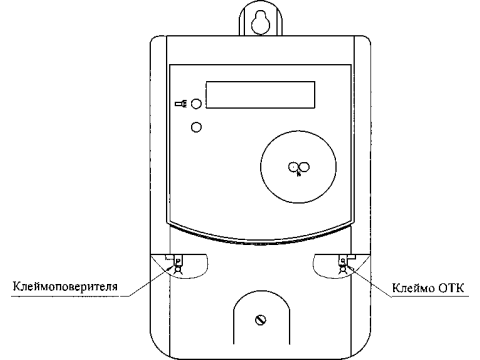

Места расположения пломб счетчика приведены в Приложении А к описанию типа.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности...................................................................1,0;

Базовый ток (1б), А ..............................................................

Максимальный ток (1макс), А..............................................

Установленный рабочий диапазон тока, А....................

Расширенный рабочий диапазон тока, А.........................

Номинальное напряжение, В............................................

Установленный рабочий диапазон напряжения, В........

Расширенный рабочий диапазон напряжения, В ...........

Предельный рабочий диапазон напряжения, В .............

Диапазон изменения частоты, Гц.....................................

Стартовый ток, мА ............................................................

Постоянная счетчика, имп/кВт-ч......................................

Цена одного разряда счетного механизма, кВт-ч

младшего, не менее .................................................

старшего, не более...................................................

Потребляемая мощность, не более

в цепи напряжения: - полная, В-А.......................

- активная, Вт ..........................

в цепи тока: - полная, В-А .....................................

Потребляемая мощность

для счетчика с PLC - коммуникатором, не более

в цепи напряжения: - полная, В-А .........................

- активная, Вт.............................

в цепи тока:      - полная, В-А.............................

Средний срок службы, лет................................................

Межповерочный интервал, лет........................................

Масса счетчика, кг, не более ............................................

Габаритные размеры, мм, не более для счетчика с корпусом Н...............................................

для счетчика с корпусом С................................................

для счетчика с корпусом К .................................

Установочные размеры, мм: для счетчика с корпусом Н

по вертикали ............................................................

по горизонтали.........................................................

для счетчика с корпусом С по вертикали...............................................................

по горизонтали............................................................

для счетчика с корпусом К по вертикали ..............................................................

по горизонтали ..........................................................

Суточный ход часов в НУ, с, не более.............................

Диапазон рабочих температур, °C....................................................

плюс 55

Средняя наработка до отказа, час ....................................

5;

60;

0,25 - 60

0,1-60

220 198-242 154-264 115-380

49-51

10

5000

0,001 100000

1,5

0,75

0,05

6,0

3,5 0,05 30 8 0,75

240 х 136x62 215 х 122x62 212х 135 х 115

163 + 20,0

103 + 1,0

146+1,5

98,5 + 1,0

137,5 + 2,0

91,5 + 1,0 ± 1

от минус

150000

30

Государственный реестр средств измерений I

^Республики Беларусь1 \Для документов/

Счетчик обеспечивает автоматическую последовательную индикацию параметровв зависимости от конкретной программы параметризации.

Счетчик обеспечивает хранение, задание и опрос через интерфейс RS-485, или PLC-коммуникатор, или RF-модем и оптический интерфейс с помощью компьютера, преобразователя интерфейса и программного обеспечения следующих параметров:

- текущего количества потребленной электроэнергии с нарастающим итогом раздельно по четырем тарифам и их сумму;

- количества потребленной электроэнергии с нарастающим итогом на начало текущего и 11 предыдущих месяцев раздельно по четырем тарифам и их сумму;

- максимумов получасовой мощности, за текущий и 11 предыдущих месяцев раздельно по четырем тарифам и их сумму;

- максимумов получасовой мощности за текущие и 60 предыдущих суток раздельно по четырем тарифам и общего за сутки;

- состояния выхода управления нагрузкой;

- времени, даты и признака 64 последних изменений параметров счетчика.

- текущего времени и даты;

- до 48 тарифных зон в сутках, с дискретностью 30 мин;

- до 15 видов суточных профилей;

- до восьми профилей недели;

- значение ограничения по мощности;

- заводского номера счетчика;

- параметров перехода на "летнее/зимнее" время.

Знак утверждения типа

Знак утверждения типа средств измерений наносят на щиток счетчика методом штемпелевания или другим способом, не ухудшающим качества, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входят: счетчик с крышкой зажимной колодки, руководство по эксплуатации, упаковочная коробка.

Поверка

Счетчики статические активной электрической энергии переменного тока однофазные многотарифные СЭ06005 обеспечены поверкой в Республике Беларусь при их эксплуатации. Поверку счетчиков, предназначенных для применения, либо применяемых в сфере законодательной метрологии, проводить юридическими лицами, входящими в государственную метрологическую службу в соответствии с методикой

МРБ МП. 1530-2006 «Счетчики статические активной электрическойурйер,г®й переменного тока однофазные многотарифные СЭ06005. Методика nopem|»^«(

Межповерочный интервал не более 96 месяцев.              1

лист 4 из 7

Нормативные документы

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Часть 11. Счетчики электрической энергии».

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности! и 2».

ТУ BY 200032892.014-2006 «Счетчики статические активной электрической энергии переменного тока однофазные многотарифные СЭ06005. Технические условия».

МРБ МП. 1530 - 2006 «Счетчики статические активной электрической энергии переменного тока однофазные многотарифные СЭ06005. Методика поверки».

Заключение

Счетчики статические активной электрической энергии переменного тока однофазные многотарифные СЭ06005 требованиям распространяющихся на них технических нормативных правовых актов соответствуют.
