Счетчики статические активной энергии однофазные "Гран-Электро СС-101"

«Гран-Электро СС-101 -

1

2

3

4

Тарифность, базовый (максимальный) ток:

- однотарифный, 5 (60) А1*2 3 4*

0

- многотарифный, 5 (60) А

1

- многотарифный, 5 (80) А1)2)

2

- многотарифный, 10 (100) А1)2)

3

Интерфейс связи:

- оптический

1

- оптический + M-BUS1*3*

2

- оптический + RS-4851)2)3)

4

Импульсный испытательный выход6*:

- отсутствует

0

- установлен1*3*5*5*

1

Конструктивное исполнение:

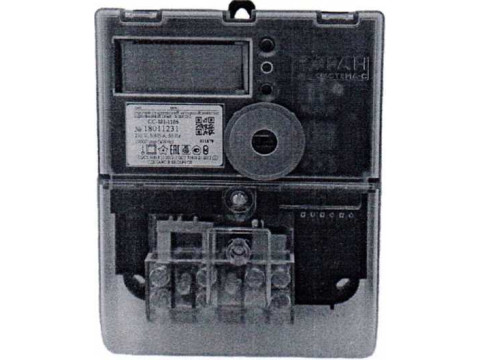

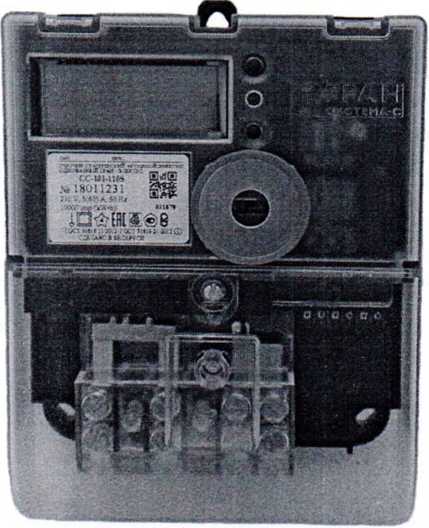

- smart

S

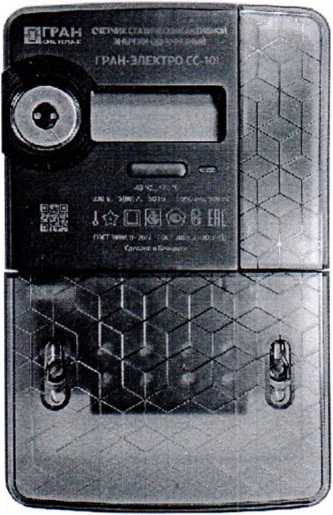

- black с расширенным диапазоном температур

В

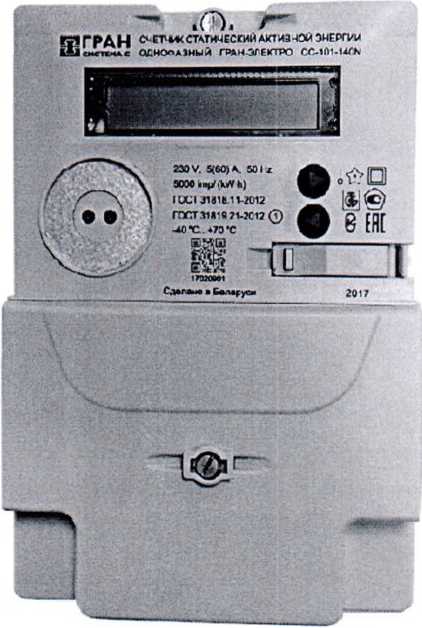

- компактное (NORAX)

N

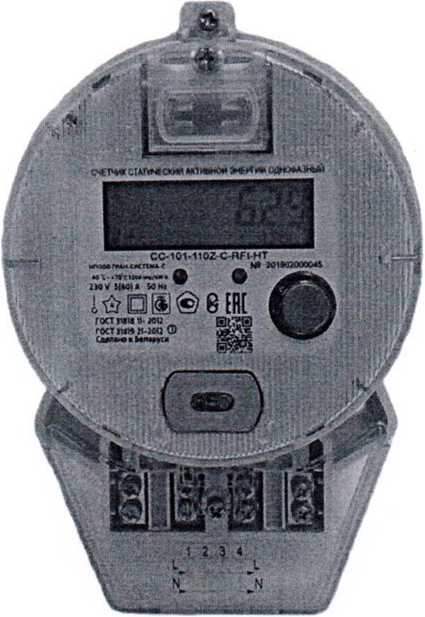

- корпус с размерами кожуха, идентичными размерам кожуха индукционного счетчика с протоколом DLMS

Z

- корпус с размерами кожуха, идентичными размерам кожуха индукционного счетчика

F

- отсутствует

- имеется1*3*5*5*

С

- отсутствует

- внутренний источник питания для RS-485

А

«Гран-Электро СС-101-ХХХХ-Х-Х -

7

8

9

10|

Дополнительные интерфейсы:

1) Вариант исполнения с радиомодулем (868 МГц):

- отсутствует

- радиомодуль со встроенной антенной4*8*9*

RFt

- радиомодуль с внешней антенной8*10*

RFtext

- радиомодуль с модулем антенным8)11), где XX длина кабеля антенны (максимум до 100 м)

RFtA

XX

- радиомодуль с модулем антенным увеличенной дальностью покрытия8*1 6*,

где XX длина кабеля антенны (максимум до 100 м)

RFtB

XX

2) Вариант исполнения с радиомодулем (433 МГц)

- отсутствует

- радиомодуль со встроенной антенной4*5*9*12*

RFs

- радиомодуль с внешней антенной10*12*

RFsE

- радиомодуль с модулем антенным6*12*, где XX длина кабеля антенны (максимум до 100 м)

RFsA

XX

- радиомодуль с модулем антенным увеличенной дальностью покрытия6*12*,

где XX длина кабеля антенны (максимум до 100 м)

RFsB

XX

3) Вариант исполнения с модемом, другими интерфейсами:

- отсутствует

- GSM-модем10*13*

GSM

- GPRS-модем10*13*

GPRS

- 3G10*14*

3G

-WiFi13*

WIFI

- PLC13*

PLC

- NB-loT10*14*

NB

Датчик воздействия магнитного поля:

- отсутствует

- установлен

H

- отсутствуют

- имеется измеритель тока в нейтрали4*5*

Т

- отсутствуют

- класс точности по активной энергии 0,54*5*15*

М

- измерение напряжения, силы тока и частоты с нормируемыми метрологическими характеристиками4*5*15*

М1

Наименование характеристики

Значение для счетчиков класса точности

1

0,5

Класс точности

1 по ГОСТ

31819.21-2012

0,5 по ТУ (см. таблицу 2)

Номинальное напряжение (UH0M), В

230

Установленный рабочий диапазон напряжений

ОТ 0,9’Uhom ДО 1,1 'Uhom

Предельный рабочий диапазон напряжений

ОТ 0,8• Uhom ДО 1 ,1 5 ’ Uhom

Номинальная частота сети, Гц

50

Рабочий диапазон частоты сети при измерении электрической энергии, Гц

от 49 до 51

Базовый ток 1б (максимальный ток 1Макс), А (в зависимости от модификации)

5 (60), 5 (80), 10 (100)

5 (60)

Чувствительность при Оном и созф=1

0,004 1б

Диапазон измерений напряжения переменного тока для

«Гран-Электро CC-101-1XXB(Z,F)-X-X-X-XX-M1», В

от 207 до 253

-

Пределы допускаемой относительной погрешности счетчика при измерении напряжения переменного тока в установленном рабочем диапазоне температур для «Гран-Электро CC-101-1XXB(Z,F)-X-X-X-XX-M1», %

±0,4

-

Диапазон измерений силы переменного тока для «Гран-Электро CC-101-1XXB(Z,F)-X-X-X-XX-M1», А

от 0,5 до 60,0

-

Пределы допускаемой относительной погрешности счетчика при измерении силы переменного тока в установленном рабочем диапазоне температур для «Гран-Электро CC-101-1XXB(Z,F)-X-X-X-XX-M1», %

±1,0

-

Диапазон измерений частоты сети для «Гран-Электро CC-101-1XXB(Z,F)-X-X-X-XX-M1»,rp

от 47,5 до 52,5

-

Пределы допускаемой относительной погрешности счетчика при измерении частоты в установленном рабочем диапазоне температур для «Гран-Электро СС-101-1ХХВ-Х-Х-Х-ХХ-М1», %

±0,10

-

Суточный ход встроенных часов в нормальных условиях, с

±1

Изменение суточного хода встроенных часов при отклонении температуры от 23 °C в диапазоне температур от минус 25 °C до плюс 55 °C, для модификации «Гран-Электро СС-101-XXXS», с/°С, не более

±0,15

-

Активная потребляемая мощность в цепи напряжения при номинальном напряжении, нормальной температуре и номинальной частоте, Вт, не более:

- для «Гран-Электро CC-101-XXXS(B, N)», «Гран-Электро СС-101-XXXZ-X-RFt-XX»:

без дополнительных интерфейсов с дополнительными интерфейсами

- для «Гран-Электро CC-101-XXXZ(F)-X-RFs-XX-X»:

в режиме ожидания

в режиме обмена данными по радиоинтерфейсу

If

1

2             .

Зарударственный реестр] || 4ОФедств измерений / |/

Республики Беларусь /—т>---

Наименование характеристики

Значение

Полная потребляемая мощность в цепи напряжения при номинальном напряжении, нормальной температуре и номинальной частоте, В-A, не более

10

Полная потребляемая мощность в цепи тока при базовом токе, нормальной температуре и номинальной частоте, ВА, не более

0,1

Испытательные выходы

импульсный (в зависимости от модификации); оптический

Максимальное значение постоянной счетчика, имп./(кВтч) (в зависимости от модификации)

10000, 6400, 5000; 3200

Оптический интерфейс

по ГОСТ IEC 61107-2011

Скорость обмена по оптическому интерфейсу, бит/с (в зависимости от модификации)

от 300 до 19 200

Цифровой интерфейс

(в зависимости от модификации)

M-BUS, RS-485, радиомодуль (RFt, RFtext, RFtA, RFtB, RFs, RFsE, RFsA, RFsB), GSM-модем, GPRS-модем, ЗС-модем, PLC-модем, WiFi, NB-loT или отсутствует

Скорость обмена по цифровому интерфейсу, бит/с (в зависимости от модификации)

от 100 до 19 200

Количество тарифных зон (тарифов)

от 1 до 4

Количество программируемых моментов переключения тарифов в день (в зависимости от модификации)

8, 24 или 48

Количество тарифных сезонов

12

Количество тарифных расписаний (в зависимости от модификации)

1 или 2

Глубина хранения значений накопленной энергии в целом и с разбивкой по 4 тарифам:

- модификации «Гран-Электро CC-101-XXXS(B,Z,F)» на начало суток на начало месяца на начало года

- модификация «Гран-Электро СС-101-XXXN» на начало месяца

всех дней текущего месяца; текущего и 23 предыдущих; текущего и 7 предыдущих;

текущего и 12 предыдущих

Глубина хранения значений приращения энергии в целом и с разбивкой по 4 тарифам:

- модификации «Гран-Электро CC-101-XXXS(B,Z,F)»: - за сутки

- за месяц

- за год

за текущие и 30 предыдущих;

за текущий и 23 предыдущих;

за текущий и 7 предыдущих

Глубина хранения значений максимальной мощности за месяц в целом и с разбивкой по 4 тарифам: - модификации «Гран-Электро CC-101-XXXS(B,Z,F)» модификация «Гран-Электро СС-101-XXXN»

за текущий и 23 предыдущих; за текущий и 12 предыдущих

Наименование характеристики

Значение

Интервал усреднения мощности, мин (в зависимости от модификации)

3 и 30

или программируется

Глубина хранения профиля нагрузки при 30-минутном интервале усреднения в модификации «Гран-Электро CC-101-XXXS(B,Z,F)», дней

60

Время хранения информации при отключении питания

в течение срока службы счетчика

Корректировка времени (при суммарном времени коррекции в месяц не более 30 мин)

программно через цифровой или оптический интерфейсы

Защита от несанкционированного перепрограммирования счетчика в зависимости от модификации

программная (пароли) и аппаратная (ключ)

Наличие архивов (журнала событий)

архив ошибок, состояния сети, корректировок

Сохранение работоспособности таймера при отключении сетевого питания, лет, не менее

5

Класс оборудования по степени защиты от поражения электрическим током по ГОСТ 12.2.007.0-75

II

Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254-2015

IP51, категория 2

Диапазон температур нормальных условий по ГОСТ 31819.21-2012, °C

от 21 до 25

Установленный рабочий диапазон температур, ° С

от минус 25 до плюс 55

Предельный рабочий диапазон температур, ° С:

- модификация «Гран-Электро СС-101-XXXS»

- модификация «Гран-Электро CC-101-XXXB(Z,F,

N)»

от минус 25 до плюс 55;

от минус 40 до плюс 70

Относительная влажность в рабочих условиях, %

до 95 при температуре 30 °C

Предельный диапазон температур хранения и транспортирования, °C

от минус 25 до плюс 70

Средний срок службы, лет, не менее

32

Средняя наработка на отказ, ч, не менее

150 000

Габаритные размеры, мм, не более

(высота х ширина х глубина):

- модификация «Гран-Электро СС-101-XXXS»

- модификация «Гран-Электро СС-101-ХХХВ»

- модификация «Гран-Электро СС-101-ХХХВ»

- модификация «Гран-Электро CC-101-XXXZ(F)»

- модификация «Гран-Электро СС-101-XXXN»

192x137x49;

223x135,5x57,5;

204x135,5x57,5;

205,3x135x115;

184x126x44

Масса, кг, не более:

- модификация «Гран-Электро СС-101-XXXS»

- модификация «Гран-Электро СС-101-ХХХВ»

- модификация «Гран-Электро CC-101-XXXZ(F)»

- модификация «Гран-Электро СС-101-XXXN»

1,0;

1,0;

1,0; 0,6

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности счетчика при измерения активной энергии, %:

- 0,05-Ie < I < 0,10- 1б при coscp = 1

- 0,10- 1б < I < 0,20 1б при coscp = 0,5

- 0,10- 1б < I < 1макс при coscp = 1

- 0,20 1б < I < 1макс при coscp = 0,5

±0,75 ±0,75 ±0,50 ±0,50

Пределы допускаемой дополнительной относительной погрешности счетчика при измерении активной энергии, вызванной изменением напряжения в пределах ±10 % от номинального значения, %:

- 0,05-k < I < 0,10' Ie при coscp = 1

- 0,1 0 1б < I < 1макс при coscp = 0,5

±0,40

±0,60

Пределы допускаемой дополнительной относительной погрешности счетчика при измерении активной энергии, вызванной изменением частоты в пределах ±2 %, %: - 0,05-k < I < 0,10- 1б при coscp = 1 - 0,1 0 1б < I < 1макс при coscp = 0,5

±0,40

±0,60

Средний температурный коэффициент счетчика при измерении активной энергии, %/К

- 0,1 0- 1б < I < 1макс при coscp = 1

- 0,20 1б < I < 1макс при coscp = 0,5

±0,03

±0,05

Примечание - Пределы допускаемых погрешностей счетчика при измерении активной энергии (класс 0,5 по ТУ BY 100832277.004-2006), не указанных в таблице, соответствуют значениям по ГОСТ 31819.21-2012 для счетчиков класса точности 1

Таблица 3

Наименование

Количество, шт.

Счетчик статический активной энергии «Гран-Электро СС-101»

1

Антенна выносная с разъемом SMA

11>

Модуль антенный MA-01t (MA-0HA)

1D

Счетчики статические активной энергии «Гран-Электро СС-101». Паспорту

1

Счетчики статические активной энергии «Гран-Электро СС-101». Руководство по эксплуатации

12)3)

МРБ МП.1578-2020 Счетчики статические активной энергии «Гран-Электро СС-101». Методика поверки

12)

Счетчики статические активной энергии «Гран-Электро СС-101»/^/^'/ Инструкция оператора по работе с последовательным каналом рвяж.

П X \

U 1 гЯ*^8 измерений / 1! \\ \Респубдщгя Беларусь/ // \ \Для документов/ //

Наименование

Количество, шт.

Счетчики статические активной энергии однофазные «Гран-Электро СС-101». Инструкция по проверке параметров

4)

Счетчики статические активной энергии однофазные «Гран-Электро СС-101». Инструкция оператора по работе с модулем расширения «GSM/GPRS-контроллер»

3)

Счетчики статические активной энергии однофазные «Гран-Электро СС-101». Руководство по модулю расширения «WIFI-контроллер»

3)

Программа сервиса (считывания данных) со счетчиков «OWMU0»

3)

Программа чтения и параметризации «OWMU1» и/или «SmartPatronus» и/или «DiTT»

4)

Упаковка

1
