Счетчики электрической энергии однофазные однотарифные "ЭТАЛОН-101-BY"
| Номер в ГРСИ РФ: | РБ 03 13 6162 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | Производственное подразделение «ЗАВОД ЭТАЛОН» БелГИСС, г. Минск, |
|
Описание типа РБ 03 13 6162 16 [2017-02-02]
rb-03-13-6162-16_2017-02-02.pdf
|
Скачать |
Счетчики электрической энергии статические однофазные однотарифные «ЭТАЛОН-101-BY», (далее - счетчики) предназначены для измерения активной электрической энергии в однофазных сетях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6162 16 |
| Наименование | Счетчики электрической энергии однофазные однотарифные "ЭТАЛОН-101-BY" |
| Год регистрации | 2016 |
| Номер сертификата | 10788 |
| Дата регистрации | 2016-12-22 |
| Срок действия | 2021-12-22 |
| Получатель сертификата | Филиал "ЗАВОД ЭТАЛОН" БелГИСС, г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
Филиал "ЗАВОД ЭТАЛОН" БелГИСС
Адрес: 220053, г. Минск, ул. Новаторская, 2а
Контакты: тел./факс (017)237-27-88
Поверка
| Межповерочный интервал / Периодичность поверки | 96 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2651-2017. |
Поверители
Скачать
|
Описание типа РБ 03 13 6162 16 [2017-02-02]
rb-03-13-6162-16_2017-02-02.pdf
|
Скачать |
Описание типа
Назначение
Счетчики электрической энергии статические однофазные однотарифные «ЭТАЛОН-101-BY», (далее - счетчики) предназначены для измерения активной электрической энергии в однофазных сетях переменного тока промышленной частоты.
Область применения счетчиков - учет электрической энергии на объектах энергетики на промышленных предприятиях и в коммунально-бытовой сфере.
Описание
Принцип действия счетчика основан на вычислении произведения входных сигналов напряжения и тока в цепи "фазы" или в цепи "нуля", имеющего большее значение (для счетчиков с одним измерительным элементом - в цепи "фазы"), с последующим преобразованием сигнала в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов отсчетным устройством дает количество активной энергии, отображаемое на ЖКИ или барабанах электромеханического отсчетного устройства.
Счетчик также имеет в своем составе испытательное выходное устройство для подключения к системам автоматизированного учета потребленной электрической энергии или для поверки, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе счетчика размещены: модуль измерительный, выполненный на печатной плате, один или два датчика тока (шунт, два шунта, шунт и трансформатор тока, два трансформатора тока). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
Структура обозначения возможных исполнений счетчика приведена на рисунке 1.
Структура условного обозначения
ф © ® @ ® ф_© ® ЭТАЛОН - 101-BY -XX - ХХХ-ХХ-ХХХ-ХХ-Х- X
Ф Тип счетчика
©Тип корпуса
W1 - для установки на щиток, модификация 1
W2 - для установки на щиток, модификация 2
W4 - для установки на щиток, модификация 4
W5 - для установки на щиток, модификация 5
W6 - для установки на щиток, модификация 6
D1 - для установки на DIN-рейку, модификация 1
D3 - для установки на DIN-рейку, модификация 3
D4 - для установки на DIN-рейку, модификация 4
D5 - для установки на DIN-рейку, модификация 5
D6 - для установки на DIN-рейку, модификация 6
D7 - для установки на DIN-рейку, модификация 7
(D Номинальное напряжение
230-230 В
Ф Базовый ток
5-5 А
10-10А
® Максимальный ток
50А - 50 А
60А - 60 А
80А-80 А 100А-100А
© Тип отсчетного устройства
- электронное
Мб - механическое шестиразрядное
М7 - механическое семиразрядное
О Количество и тип измерительных элементов - один шунт в фазной цепи тока
SS - два шунта в фазной цепи тока и цепи тока нейтрали
ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали
ТТ - трансформатор в фазной цепи тока и трансформатор тока в цепи тока нейтрали
® Испытательный выход
- наличие оптического и электрического испытательного выхода О - оптический испытательный выход
Рисунок 1. Структура обозначения возможных исполнений счетчика
I [г«ударсгевж,„и
И I „среде™ изм,;,.,
Лист 2 из 11 V
Фотографии общего вида счётчиков приведены на рисунках 2 - 8.

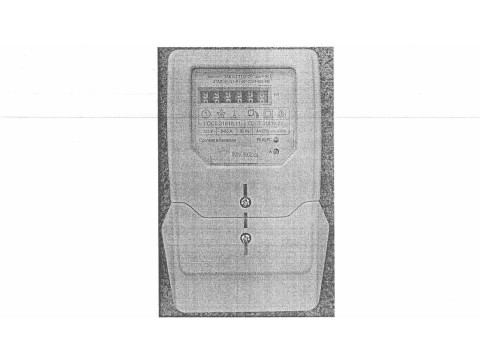

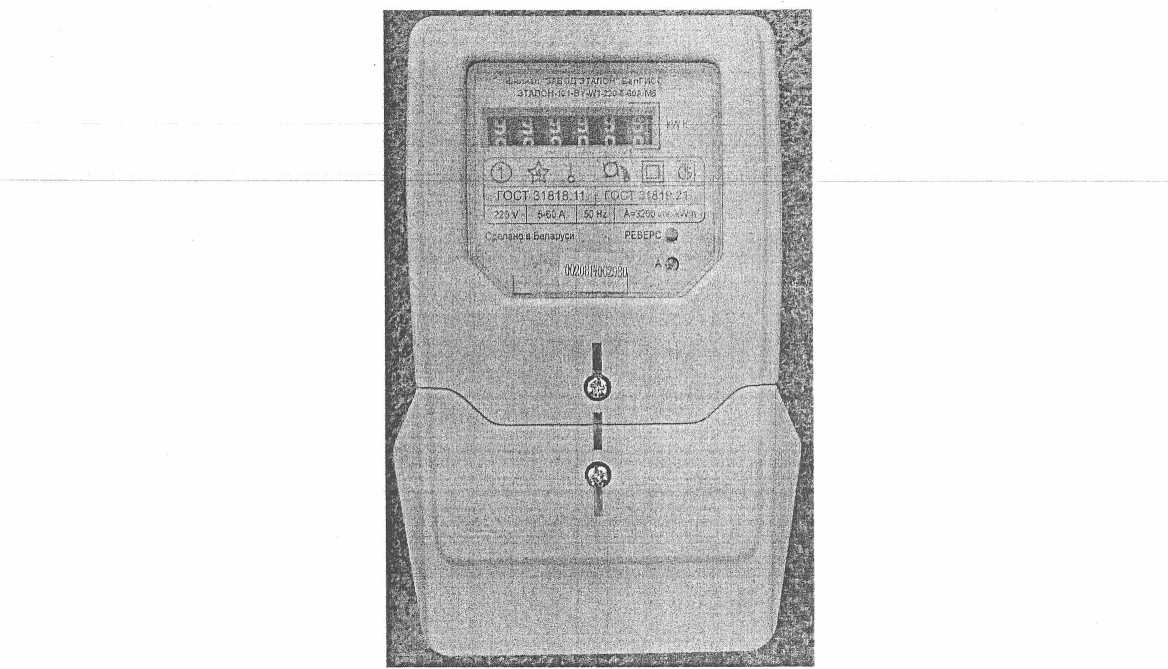

Рисунок 2. Общий вид счетчика в корпусе модификации W1

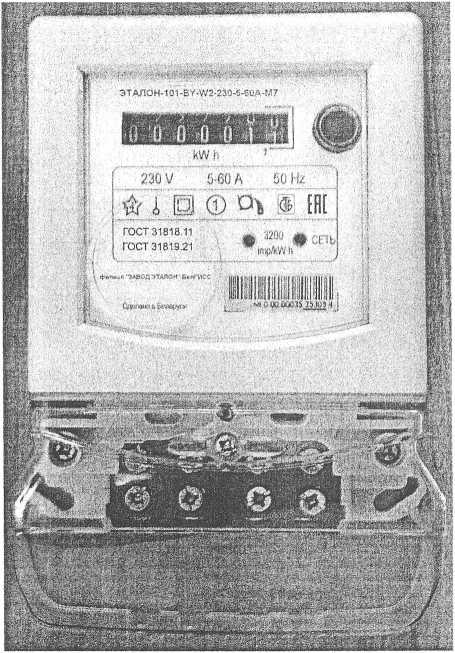

Рисунок 3. Общий вид счетчика в корпусе модификации W2

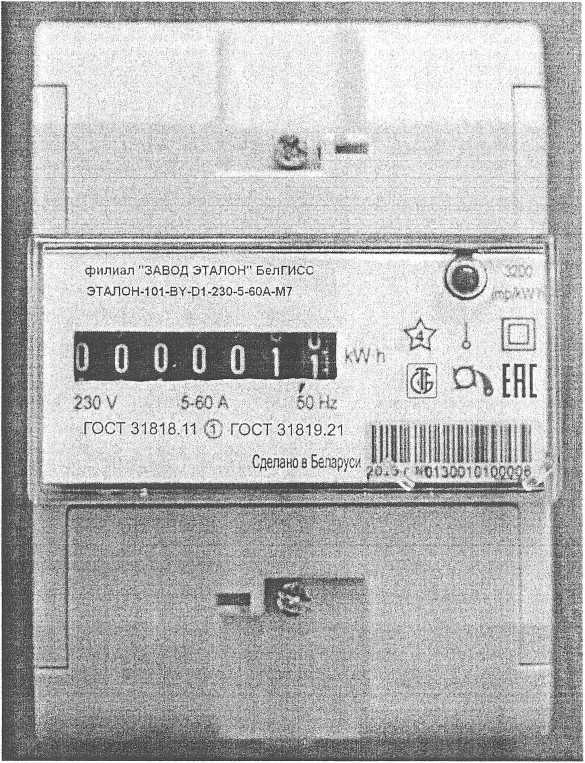

Рисунок 4. Общий вид счетчика в корпусе модификации D1

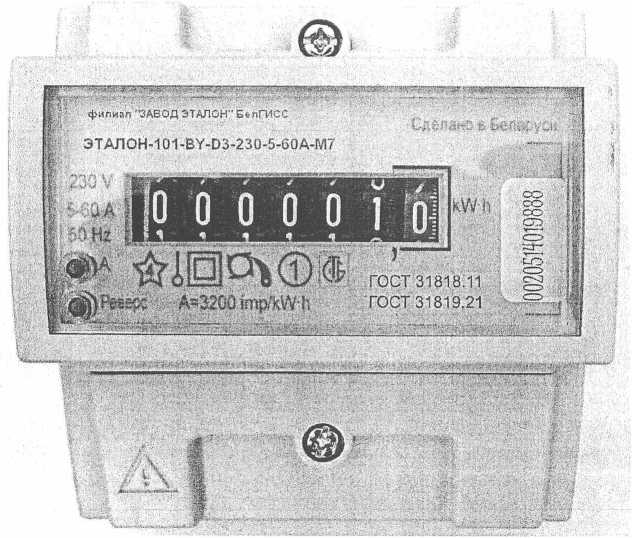

Рисунок 5. Общий вид счетчика в корпусе модификации D3

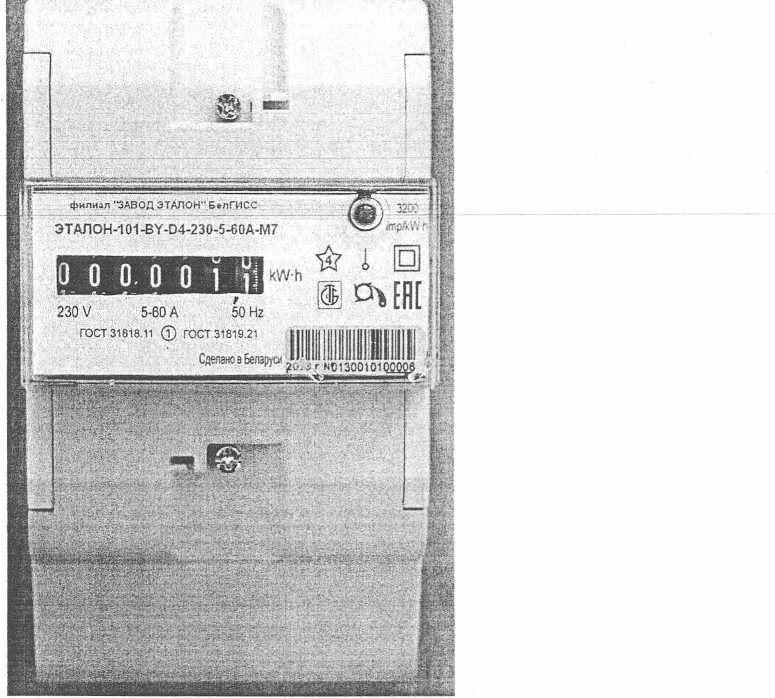

Рисунок 6. Общий вид счетчика в корпусе модификации D4

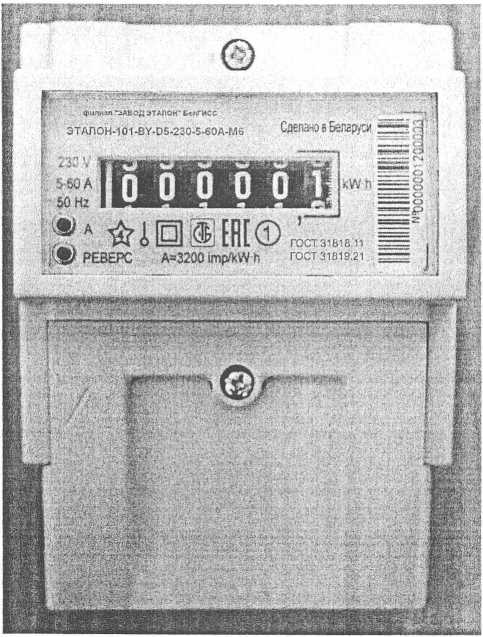

Рисунок 7. Общий вид счетчика в корпусе модификации D5
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические и метрологические характеристики счетчиков приведены в таблицах 1 и 2.
Таблица 1. Технические и метрологические характеристики счетчиков.
|
Наименование характеристики |
Значение параметра |
|
Класс точности по ГОСТ 31819.21-2012 |
1 |
|
Номинальное напряжение, В |
230 |
|
Номинальная частота, Гц |
50 |
|
Базовый ток, А |
5; 10 |
|
Максимальный ток, А |
50; 60; 80; 100 |
|
Диапазон входных сигналов: - сила тока, А - напряжение, В - коэффициент мощности |
0,057б. • Амакс (0,75... l,15)t/„0JM 0,8 (емкостная)... 1,0... 0,5 (индуктивная) |
|
Стартовый ток, А - для счетчиков с Ц 5 А - для счетчиков с ЦЮ А |
0,00257б 0,0047б |
|
Диапазон рабочих температур окружающего воздуха, °C |
от минус 40 до 70 |
|
Относительная влажность воздуха |
до 98 % при 25 °C |
|
Диапазон значений постоянной счетчика, имп./(кВт-ч) |
от 800 до 6400 |
|
Количество десятичных знаков отсчетного устройства |
не менее 6 |
|
Полная мощность, потребляемая цепью тока |
не более 0,5 В-А при базовом токе |
|
Полная (активная) мощность, потребляемая каждой цепью напряжения |
не более 10 В-А (0,7 Вт) при номинальном значении напряжения |
|
Степень защиты от пыли и влаги по ГОСТ 14254-96 |
IP51 |
|
Срок службы счетчика, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
160000 |
Габаритные размеры и масса счетчиков приведены в таблице 2
Таблица 2. Габаритные размеры и масса счетчиков.
|
Обозначение исполнения счетчика |
Габаритные размеры (длина х ширина х высота), мм, не более |
Масса, кг, не более |
|
ЭТАЛОН-101-BY-Wl-x...x |
210 х 124x59 |
1 |
|
3TAnOH-101-BY-W2-x...x |
174 х 127x57 |
1 |
|
3TAnOH-101-BY-W5-x...x |
211x135x109 |
1 |
|
ЭТАЛОН-101 -В Y-W6-x... х |
211x135x113 |
1 |
|
ЭТАЛОН-101 -В Y-D1 -х... х |
132x92x71 |
1 |
|
ЭТАЛОН-101-ВУ-ОЗ-х...х |
92x91 х 68 |
1 |
|
ЭТАЛОН-101 -В Y-D4-X... х |
162x92x71 |
1 |
|
ЭТАЛОН-101-ВУ-О5-х...х |
122x91 х 68 |
1 |
Знак утверждения типа
Знак утверждения типа наносят на панель счётчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки приведен в таблице 3
Таблица 3. Комплект поставки счетчиков.
|
Наименование |
Количество |
Примечание |
|
Счетчик электрической энергии статический однофазный однотарифный «ЭТАЛОН-101-BY» |
1 шт. |
Исполнение соответствует заказу |
|
Пломба свинцовая |
1 - 3 шт. |
В зависимости от модификации корпуса |
|
Леска пломбировочная |
1 - 3 шт. |
В зависимости от модификации корпуса |
|
Руководство по эксплуатации |
1 экз. | |
|
Формуляр |
1 экз. | |
|
Методика поверки |
1 экз. |
Поставляется по отдельному заказу |
|
Упаковка |
1 шт. |
Потребительская тара |
Нормативные документы
ГОСТ 31818.11-2012 (IEC 62052-11:2003). Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.
ТУ BY 490985821.101-2014 Счетчики электрической энергии статические однофазные однотарифные «МИРТЕК-101-BY», «АИСТ-101», «ЭТАЛОН-101-BY». Технические условия.
МРБ МП. Счетчики электрической энергии статические однофазные одно
тарифные «ЭТАЛОН-101-BY». Методика поверки.
Заключение
Счетчики электрической энергии статические однофазные однотарифные «ЭТАЛОН-101-BY» соответствуют требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012 и ТУ BY 490985821.101-2014.
Межповерочный интервал - не более 96 месяцев при применении в сфере законодательной метрологии.
Испытания проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации»,
230003, Республика Беларусь, г. Гродно, пр-т Космонавтов, 56
факс +375 152 75 61 93, тел. +375 152 75 59 78
Аттестат аккредитации № BY/112 02.6.0.0004 от 24.10.2008 (действителен до 01.08.2020)
