Счетчики-анализаторы электрической энергии CVM-MINI
| Номер в ГРСИ РФ: | РБ 03 13 6218 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | "Circutor S.A.", Испания |
|
Описание типа РБ 03 13 6218 17 [2017-06-22]
rb-03-13-6218-17_2017-06-22.pdf
|
Скачать |
Счетчики-анализаторы электрической энергии CVM-MINI с трансформаторами тока МСЗ-63 предназначены для контроля и измерения активной электрической энергии в трехфазных сетях переменного тока частоты 50 Гц при использовании в составе зарядной станции для электромобильного транспорта торговой марки CIRCONTROL. Счетчики-анализаторы имеют функцию измерения показателей качества электрической энергии, которые не нормируются.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6218 17 |
| Наименование | Счетчики-анализаторы электрической энергии CVM-MINI |
| Год регистрации | 2017 |
| Номер сертификата | 10925 |
| Дата регистрации | 2017-02-28 |
| Срок действия | 2022-02-28 |
| Получатель сертификата | фирма "Circutor S.A.", Испания (ES) |
Производитель / Заявитель
фирма "Circutor S.A."
Адрес: Vial Sant Jordi s/n 08232 Viladecavalls (Barcelona)
Контакты: +34 937 452 900 / +34 937 452 914 / central@circutor.es
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2683-2017. |
Поверители
Скачать
|
Описание типа РБ 03 13 6218 17 [2017-06-22]
rb-03-13-6218-17_2017-06-22.pdf
|
Скачать |
Описание типа
Назначение
Счетчики-анализаторы электрической энергии CVM-MINI с трансформаторами тока МСЗ-63 предназначены для контроля и измерения активной электрической энергии в трехфазных сетях переменного тока частоты 50 Гц при использовании в составе зарядной станции для электромобильного транспорта торговой марки CIRCONTROL. Счетчики-анализаторы имеют функцию измерения показателей качества электрической энергии, которые не нормируются.
Описание
Конструктивно счетчик-анализатор электрической энергии CVM-MINI представляет собой функциональный блок, устанавливаемый на DIN-рейку, с присоединенным и используемым комплектно с ним трансформатором тока МСЗ-63.
Счетчики-анализаторы подлежат установке в шкаф со степенью защиты оболочки не ниже IP51.
Счетчики-анализаторы электрической энергии CVM-MINI имеют следующие исполнения: CVM-MINI-ITF-MC, CVM-MINI-ITF-MC-RS485-C2.
Принцип работы счетчиков-анализаторов основан на измерении мгновенных значений тока и напряжения. Входные значения напряжения и тока преобразуются с помощью аналого-цифрового преобразователя, измеряются, обрабатываются микропроцессором и отображаются на жидкокристаллическом дисплее. При вычислении действующих значений напряжений и силы переменного тока, активной мощности и энергии используется метод действительного среднеквадратического значения.
Счетчики-анализаторы могут программироваться пользователем для конкретных условий контролируемой сети. Измерительные входы по напряжению подключаются напрямую, входы по току через трансформаторы тока МСЗ-63 63/0,25.
Связь с компьютером для исполнения CVM-MINI-ITF-MC-RS485-C2 осуществляется по интерфейсу RS-485 с протоколом MODBUS/RTU.
В зависимости от исполнения счетчики-анализаторы могут иметь следующие расширения:
■ С(Х) - импульсный релейный выход (X - количество выходов);
■ RS-485 - связь по интерфейсу RS-485 с протоколом MODBUS/RTU.
Программное обеспечение «PowerStudio», «PowerStudio SCADA» счетчиков-анализаторов разработано специалистами фирмы «Circutor S.A.» (Испания) и является собственностью компании. «PowerStudio», «PowerStudio SCADA» устанавливается на персональный компьютер^г^едназна-чено для управления работой всех модулей счетчиков-анализаторов, получения и об^юоТрГ^^дь-татов измерений, представления результатов измерений, обеспечения связи с внешний® устрой-
II [Государственный реестр] ||
Il I средств измерений / II
\\ \ Республики Беларусь / //
Лист 1 ИЗ 5 V
ствами. Встраиваемое программное обеспечение записывается в устройство на стадии его производства. Конечный пользователь не имеет доступа к изменению системных параметров (коэффициенты, параметры выходов, алгоритмы работы устройства и т.д.) только при условии пломбирования • верхней крышки методом навешивания пломбы. Для защиты от несанкционированного изменения настроечных параметров устройства в программном обеспечении используется система авторизации пользователей (пароль).
Версия программного обеспечения отображается на дисплее счетчика-анализатора при его включении. Идентификационный номер встроенного программного обеспечения (номер версии) -V. 1.03.
Общий вид счетчика-анализатора электрической энергии CVM-MINI-ITF-MC приведен на рисунке 1. Место пломбировки счетчика-анализатора электрической энергии CVM-MINI и место нанесения клейма-наклейки приведены в приложении А к описанию типа средств измерений.

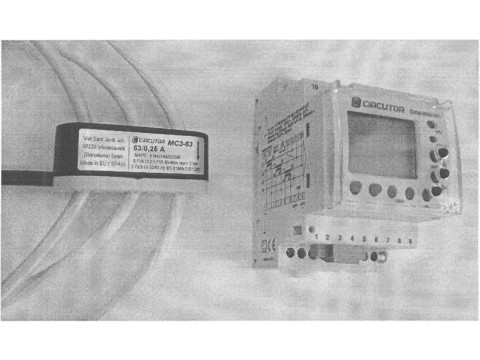

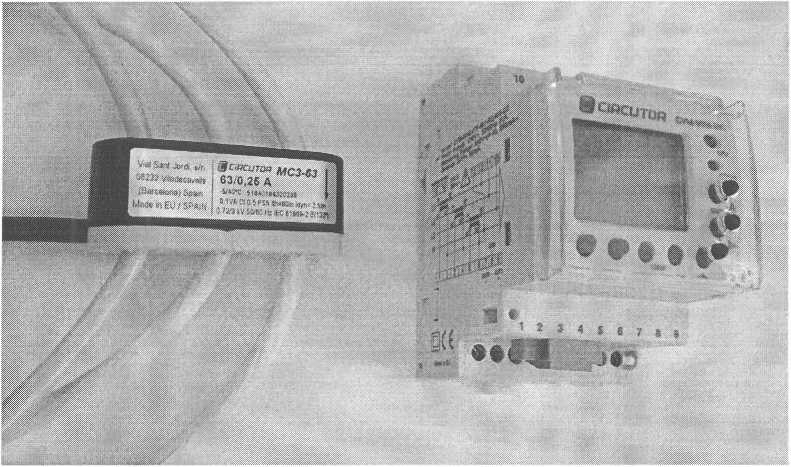

Рисунок 1. Общий вид счетчика-анализатора электрической энергии CVM-MINI-ITF-MC.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчиков-анализаторов указаны в таблице 1.
Таблица 1. Основные технические и метрологические характеристики счетчиков-анализаторов электрической энергии CVM-MINI-ITF-MC. ________________________________________
|
Наименование параметра |
Значение параметра |
|
Напряжение переменного тока цепи питания |
230 В (-15...+10%) |
|
Диапазон измеряемых напряжений переменного тока, В: ■ фаза-ноль ■ фаза-фаза |
0-300 0-520 |
|
Диапазон измерения величины переменного тока, А |
0,11-60 |
|
Пределы допускаемой основной относительной погрешности при измерении: ■ напряжения ■ тока ■ активной энергии |
0,5% ± 1 емр 0,5% ± 1 емр 1% ± 1 емр |
|
Класс точности: - для активной энергии по ГОСТ 31819.21-2012 |
1 |
|
Базовый (максимальный) ток, А: |
10 (60) |
|
Номинальное напряжение, В: ■ фазное ■ линейное |
300 520 |
|
Номинальная частота, Гц |
50 |
|
Стартовый ток, А |
0,11 |
|
Мощность, потребляемая цепью питания: ■ полная, В А, не более |
3 |
|
Мощность, потребляемая цепями напряжения: ■ полная, В А, не более |
0,7 |
|
Полная мощность, потребляемая каждой цепью тока, В А, не более |
0,9 |
|
Максимальная частота импульсного выхода, имп/с |
5 |
|
Длительность импульсов, мс |
100 |
|
Интерфейс связи |
RS-485 (Modbus/RTU) |
|
Конструктивное исполнение |
установка на DIN-рейку |
|
Исполнение токовых входов |
ITF - токовые входы с гальванической развязкой |
|
Расчет суммарного коэффициента гармонических составляющих (total harmonic distortion, THD) |
численный метод быстрого преобразования Фурье |
|
Степень защиты оболочки ■ лицевая панель корпуса ■ клеммы |
IP41 IP20 |
|
Класс защиты от поражения электрическим током |
II |
|
Рабочие условия эксплуатации: ■ температура окружающей среды для функционального блока счетчика-анализатора CVM-MINI, °C ■ температура окружающей среды для трансформатора тока МСЗ-63, °C ■ относительная влажность воздуха, % ■ максимальная высота над уровнем моря, м |
от минус 10 до 50 от минус 5 до 40 от 5 до 95 2000 |
|
Масса, кг, не более |
0,210 |
|
Габаритные размеры, мм |
52,5x85x67,9 |
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель счетчиков-анализаторов, на титульные листы паспорта, руководства по эксплуатации печатным способом.
Комплектность
Комплект поставки счетчика-анализатора:
■ счетчик-анализатор электрической энергии CVM-MINI-ITF-MC;
■ руководство по эксплуатации;
■ методика поверки (по требованию Заказчика);
Нормативные документы
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока.
Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».
Документация фирмы-изготовителя.
МРБ МПсж-2017 «Счетчики-анализаторы электрической энергии CVM-MINI. Методика поверки».
Заключение
Счетчики-анализаторы электрической энергии CVM-MINI соответствуют требованиям документации фирмы-изготовителя, ГОСТ 31818.11-2012 и ГОСТ 31819.21-2012 в части контроля и измерения активной электрической энергии в трехфазных сетях переменного тока частоты 50 Гц.
Межповерочный интервал - не более 48 месяцев при применении в сфере законодательной метрологии.
Испытания проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации»,
230003, Республика Беларусь, г. Гродно, пр-т Космонавтов, 56
факс +375 152 75 61 93, тел. +375 152 75 59 78
Аттестат аккредитации № BY/112 02.6.0.0004 от 24.10.2008 (действителен до 01.08.2020)
