Счетчики электрической энергии трехфазные однотарифные "ЭТАЛОН-301-BY"
| Номер в ГРСИ РФ: | РБ 03 13 6163 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | Производственное подразделение «ЗАВОД ЭТАЛОН» БелГИСС, г. Минск, |
|
Описание типа РБ 03 13 6163 16 [2017-02-02]
rb-03-13-6163-16_2017-02-02.pdf
|
Скачать |
Счетчики электрической энергии статические однофазные однотарифные «ЭТАЛОН-301-BY», (далее - счетчики) предназначены для измерения активной электрической энергии в трехфазных сетях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6163 16 |
| Наименование | Счетчики электрической энергии трехфазные однотарифные "ЭТАЛОН-301-BY" |
| Год регистрации | 2016 |
| Номер сертификата | 10789 |
| Дата регистрации | 2016-12-22 |
| Срок действия | 2021-12-22 |
| Получатель сертификата | Филиал "ЗАВОД ЭТАЛОН" БелГИСС, г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
Филиал "ЗАВОД ЭТАЛОН" БелГИСС
Адрес: 220053, г. Минск, ул. Новаторская, 2а
Контакты: тел./факс (017)237-27-88
Поверка
| Межповерочный интервал / Периодичность поверки | 96 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2648-2017. |
Поверители
Скачать
|
Описание типа РБ 03 13 6163 16 [2017-02-02]
rb-03-13-6163-16_2017-02-02.pdf
|
Скачать |
Описание типа
Назначение
Счетчики электрической энергии статические однофазные однотарифные «ЭТАЛОН-301-BY», (далее - счетчики) предназначены для измерения активной электрической энергии в трехфазных сетях переменного тока промышленной частоты.
Область применения счетчиков - учет электрической энергии на объектах энергетики на промышленных предприятиях и в коммунально-бытовой сфере.
Описание
Принцип действия счетчика основан на вычислении пофазного произведения входных сигналов напряжения и тока, с последующим преобразованием сигнала в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов отсчетным устройством дает количество активной энергии, отображаемое на ЖКИ или барабанах электромеханического отсчетного устройства.
Счетчик также имеет в своем составе испытательное выходное устройство для подключения к системам автоматизированного учета потребленной электрической энергии или для поверки, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе счетчика размещены: модуль измерительный, выполненный на печатной плате, один или два датчика тока (шунты или трансформаторы тока). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
Структура обозначения возможных исполнений счетчика приведена на рисунке 1.
Структура условного обозначения
ЭТАЛОН - 301-BY -ХХХ-ХХХ -XX -ХХХ-ХХ-Х - X
счетчика
W31-для установки на щиток, модификация 1
D31 - для установки на DIN-рейку, модификация 1
D32 - для установки на DIN-рейку, модификация 2
D33 - для установки на DIN-рейку, модификация 3
D34 - для установки на DIN-рейку, модификация 4
D35 - для установки на DIN-рейку, модификация 5
D36 - для установки на DIN-рейку, модификация 6
® Номинальное напряжение
57-57,7В
230-230 В
® Базовый или номинальный ток
5-5 А
10-10А
® Максимальный ток
7,5А-7,5А
10А-10А
50А-50А
60А-60 А
80А - 80 А
100А-100А
® Тип отсчетного устройства
- электронное
Мб - механическое шестиразрядное
М7 - механическое семиразрядное
® Количество и тип измерительных элементов
- измерительные элементы - шунт
Т - измерительные элементы - трансформаторы тока
® Испытательный выход
- наличие оптического и электрического испытательного выхода О - оптический испытательный выход
Рисунок 1. Структура обозначения возможных исполнений счетчика
[Государственный реестр 1 средств измерений / \ Республики Беларусь / \Для документов/
Фотографии общего вида счётчиков приведены на рисунках 2-8.

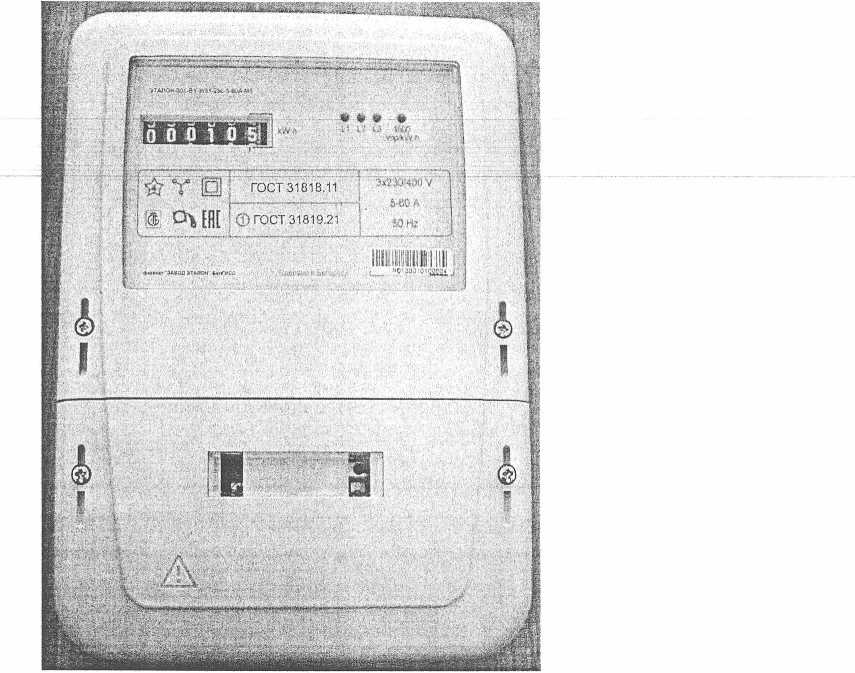

Рисунок 2. Общий вид счетчика в корпусе модификации W31.

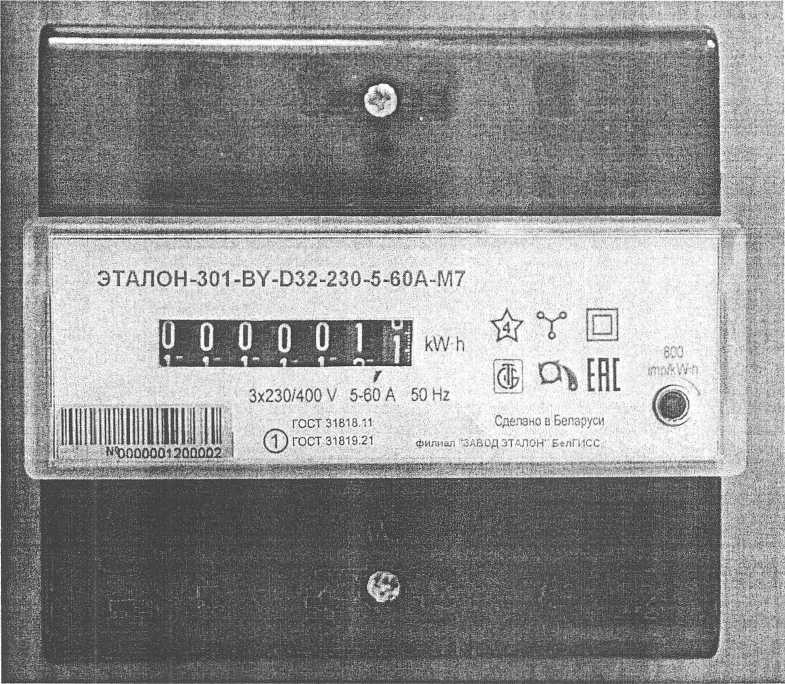

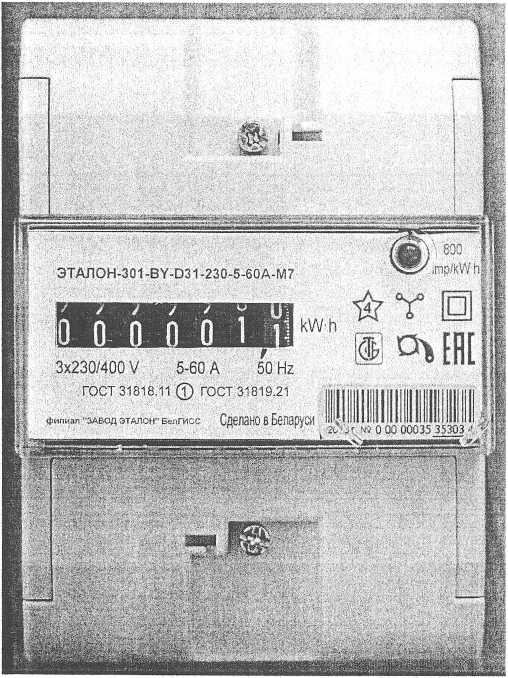

Рисунок 3. Общий вид счетчика в корпусе модификации D31.
Рисунок 4. Общий вид счетчика в корпусе модификации D32.

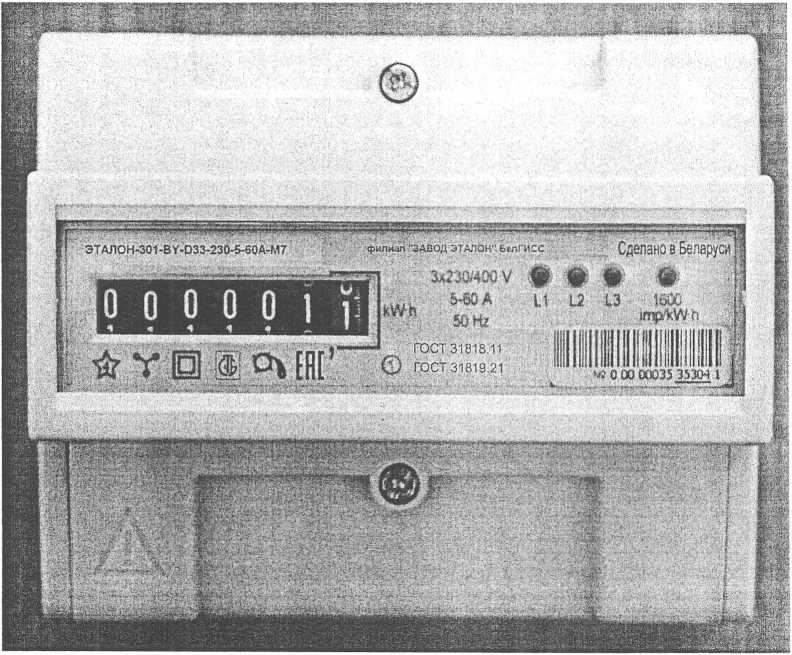

Рисунок 5. Общий вид счетчика в корпусе модификации D33.
.сейм?;
Государственный реестр [ средств измерений / \ Республики Беларусьj

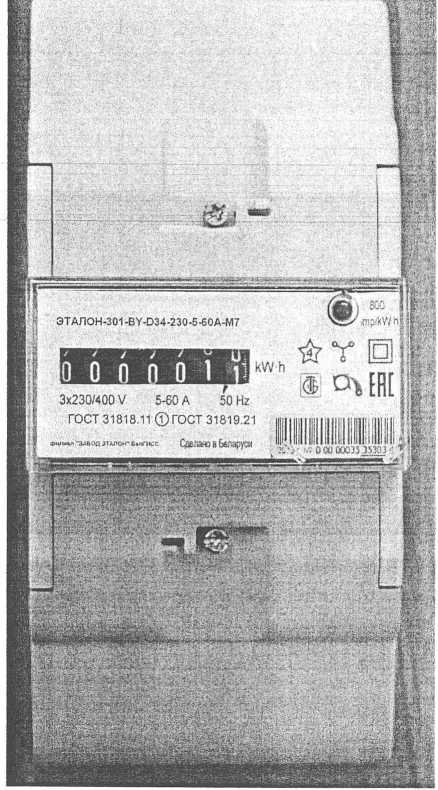

Рисунок 6. Общий вид счетчика в корпусе модификации D34.

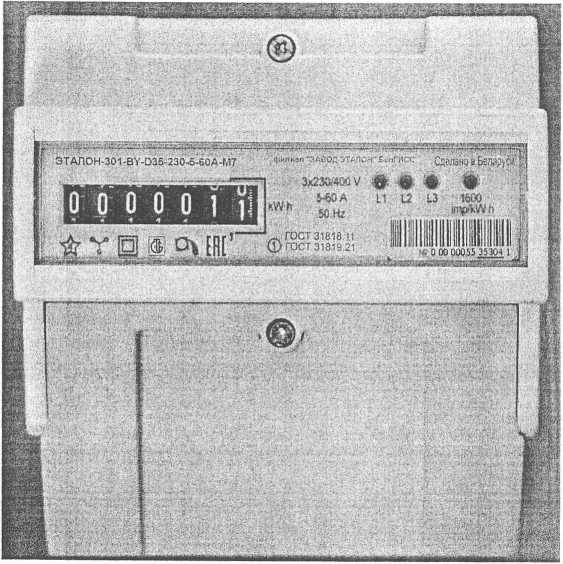

Рисунок 7. Общий вид счетчика в корпусе модификации D35.

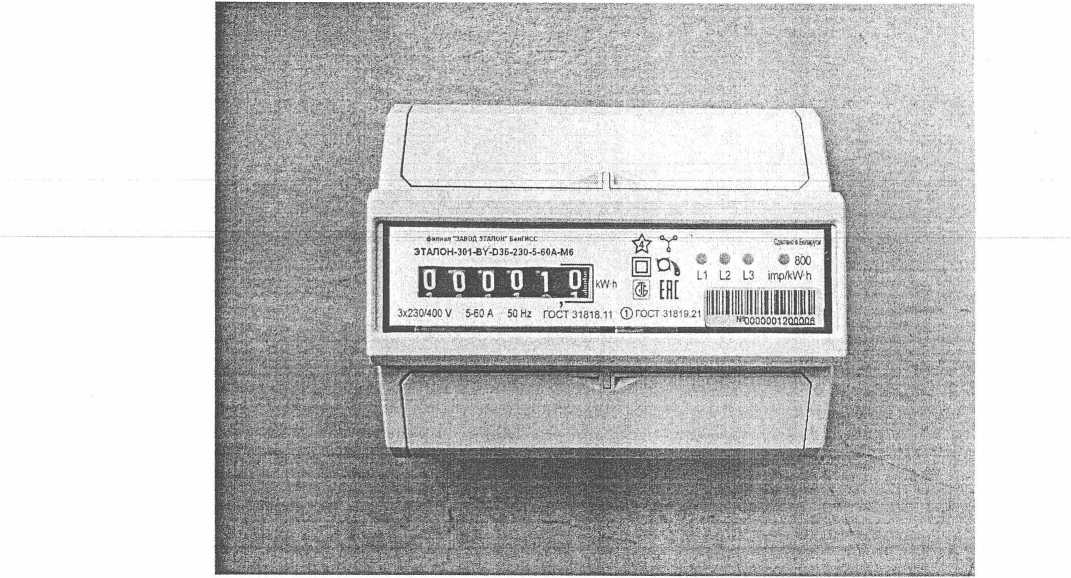

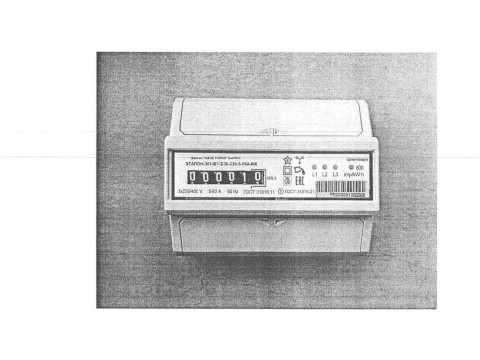

Рисунок 8. Общий вид счетчика в корпусе модификации D36.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические и метрологические характеристики счетчиков приведены в таблицах 1 и 2.
Таблица 1. Технические и метрологические характеристики счетчиков.
|
Наименование характеристики |
Значение параметра |
|
Класс точности по ГОСТ 31819.21-2012 |
1 |
|
Номинальное фазное напряжение, В |
3 x57,7/100; 3 x230/400 |
|
Базовый (номинальный) ток, А |
5; 10 |
|
Номинальная частота, Гц |
50 |
|
Максимальный ток, А |
7,5; 10; 50; 60; 80; 100 |
|
Диапазон входных сигналов: сила тока, А напряжение, В коэффициент мощности |
0,02/н.../л)ЖС; 0,05/б...Тиакс (0,75... 1,15)^ 0,8 (емкостная)... 1,0...0,5 (индуктивная) |
|
Стартовый ток, А - для счетчиков непосредственного включения - для счетчиков трансформаторного включения |
0,00257б 0,002/НОЛ( |
|
Диапазон рабочих температур окружающего воздуха, °C |
от минус 40 до 70 |
|
Относительная влажность воздуха |
до 98 % при 25 °C |
|
Диапазон значений постоянной счетчика, имп./(кВт-ч) |
от 400 до 6400 |
|
Количество десятичных знаков отсчетного устройства |
не менее 6 |
|
Полная мощность, потребляемая каждой цепью тока |
не более 0,5 В-А при базовом токе |
|
Полная (активная) мощность, потребляемая каждой цепью напряжения |
не более 10 В А (0,7 Вт) при номинальном значении напряжения |
|
Степень защиты от пыли и влаги по ГОСТ 14254-96 |
IP51 |
|
Срок службы счетчика, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
160000 |
Габаритные размеры и масса счетчиков приведены в таблице 2
и масса счетчиков.
Таблица 2.
|
Обозначение исполнения счетчика |
Габаритные размеры (длина х ширина х высота), мм, не более |
Масса, кг, не более |
|
ЭТАЛОН-301-В¥-'М31-х...х |
255 х 170x57 |
1,5 |
|
3TAJIOH-301-BY-D31-x...x |
132 x92x71 |
1,5 |
|
ЭТАЛОН-3 01-В Y-D32-X.. ,х |
129 х 128x77 |
1,5 |
|
ЭТАЛОН-301-В¥-033-х.. .х |
127 х 105x72 |
1,5 |
|
ЭТАЛОН-301-В¥-О34-х.. ,х |
192x92x71 |
1,5 |
|
ЭТАЛОН-301-В Y-D35-X...X |
135 х 127x72 |
1,5 |
|
ЭТАЛОН-301-В¥-О36-х...х |
124 х 102x67 |
Знак утверждения типа
Знак утверждения типа наносят на панель счётчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки приведен в таблице 3
Таблица 3. Комплект поставки счетчиков.
|
Наименование |
Количество |
Примечание |
|
Счетчик электрической энергии статический трехфазный однотарифный «ЭТАЛОН-301-BY» |
1 шт. |
Исполнение соответствует заказу |
|
Пломба свинцовая |
1-3 шт. |
В зависимости от модификации корпуса |
|
Леска пломбировочная |
1 - 3 шт. |
В зависимости от модификации корпуса |
|
Руководство по эксплуатации |
1 экз. | |
|
Формуляр |
1 экз. | |
|
Методика поверки |
1 экз. |
Поставляется по отдельному заказу |
|
Упаковка |
1 шт. |
Потребительская тара |
Нормативные документы
ГОСТ 31818.11-2012 (IEC 62052-11:2003). Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.
ТУ BY 490985821.301-2014 Счетчики электрической энергии статические трехфазные однотарифные «МИРТЕК-301-BY» , «АИСТ-301», «ЭТАЛОН-301-BY». Технические условия.
МРБ МП. Счетчики электрической энергии статические трехфазные одно
тарифные «ЭТАЛОН-301-BY». Методика поверки.
Заключение
Счетчики электрической энергии статические трехфазные однотарифные «ЭТАЛОН-301-BY» соответствуют требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012 и ТУ BY 490985821.301-2014.
Межповерочный интервал - не более 96 месяцев при применении в сфере законодательной метрологии.
Испытания проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации»,
230003, Республика Беларусь, г. Гродно, пр-т Космонавтов, 56 факс +375 152 75 61 93, тел. +375 152 75 59 78
Государственный средств измерений
Для документов
Аттестат аккредитации № BY/112 02.6.0.0004 от 24.10.2008 (действителен до 01.0
Другие Счетчики электроэнергии
