Счетчики электрической энергии трехфазные многофункциональные Альфа А1800
| Номер в ГРСИ РФ: | РБ 03 13 3275 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "Эльстер Метроника", г. Москва |
Счетчики электрической энергии трехфазные многофункциональные Альфа А1800 (далее - счетчики Альфа А1800) предназначены для:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3275 17 |
| Наименование | Счетчики электрической энергии трехфазные многофункциональные Альфа А1800 |
| Год регистрации | 2017 |
| Номер сертификата | 10918 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2021-07-06 |
| Получатель сертификата | ООО "Эльстер Метроника", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "Эльстер Метроника"
Адрес: 1-й проезд Перова Поля, д.9, стр.3, 111141, г. Москва
Контакты: +7 (495) 730-02-85, 730-02-83 / metronica.to@elster.com
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ДЯИМ.411152.018 МП (извещение №18.061.05.12 (2012 г.)). |
| Признание поверки | Первичная при выпуске из производства: Ростест-Москва (аттестат аккредитации - № RA.RU. 311341, шифр поверительного клейма - МА)(НТК №03-07). |
Поверители
Скачать
|
Описание типа РБ 03 13 3275 17 [2017-04-21]
rb-03-13-3275-17_2017-04-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3275 17 [2012-05-18]
rb-03-13-3275-17_2012-05-18.pdf
|
Скачать |
Описание типа
Назначение
Счетчики электрической энергии трехфазные многофункциональные Альфа А1800 (далее - счетчики Альфа А1800) предназначены для:
- измерения и учета активной и реактивной энергии в трехфазных цепях переменного тока трансформаторного или непосредственного включения, в одно- и многотарифном режимах;
- измерения электроэнергии с учетом рассчитанных счетчиком потерь в силовом трансформаторе и линии электропередачи;
- накопления в профиле данных об энергии и мощности, а также данных параметров сети;
- использования в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и передачи с помощью имеющихся в составе счетчика интерфейсов измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии;
- измерения и отображения параметров трехфазной электрической сети (токов, напряжений, частоты, углов сдвига фаз, коэффициента искажения синусоидальности кривых тока и напряжения, гармонического состава кривых тока и напряжения).
Описание
Электронная схема счетчика Альфа А1800 состоит из трансформаторов тока, резистивных делителей напряжения, аналого-цифровых преобразователей, микропроцессора, электрически программируемых ЗУ и индикатора ЖКИ. Сохранность данных обеспечивается энергонезависимой памятью и встроенным литиевым источником питания. Связь с ЭВМ осуществляется с помощью оптического порта или цифровых интерфейсов. Питание счетчика обеспечивается от измеряемых цепей напряжения, а также от внешнего источника переменного напряжения. Кнопки позволяют изменить режимы работы и отображения на дисплее всех измеряемых и вспомогательных величин. Дополнительные параметры могут индицироваться непосредственно на ЖКИ счетчика или на дисплее компьютера с помощью программного пакета, поставляемого по отдельному заказу.
Функциональные возможности счетчика Альфа А1800, определяемые режимом программирования встроенного микропроцессора и электронных плат, отражены в условном обозначении на щитке и в паспорте счетчика конкретного исполнения в виде буквенноцифрового кода, приведенного ниже и определяемого при заказе счетчика.
Пример записи исполнения счетчика - A1802RALXQVM - P2GB - 4.
|
А18 |
02 |
RALXQV |
— |
Р2 |
G |
В |
— |
D |
W |
— |
GS |
— |
4 |
Двухэлементный счетчик $ (трехпроводная линия)
Трехэлементный счетчик
4 (четырехпроводная линия)
GS GSM-модем
GP GPRS-модем
RP RF модуль
PL PLC-модем
W Дополнительное питание_____________
D Подсветка дисплея
В Дополнительный цифровой интерфейс RS-485
S Дополнительный цифровой интерфейс RS-232
Е Дополнительный цифровой интерфейс Ethernet
U Дополнительный цифровой интерфейс USB______
G Основной цифровой порт (интерфейс RS-485 или RS-232)
Pl- Р6 Количество импульсных каналов (от одного до шести)
|
Измерение активной и реактивной энергии в многотарифном | |
|
R(T) |
режиме (Измерение активной энергии в многотарифном режиме) |
|
А |
Двунаправленные измерения |
|
L |
Графики нагрузки по энергии и графики параметров сети |
|
X |
Дополнительная память (0,5 - 2) МБ |
|
Q |
Измерение параметров сети с нормированной погрешностью |
|
V |
Функция учета потерь |
|
м |
Измерение активной энергии по модулю |
|
N |
Измерение реактивной энергии по основной гармонике |
01 Счетчик трансформаторного включения класса точности 0,1S
02 Счетчик трансформаторного включения класса точности 0,2S
05 Счетчик трансформаторного включения класса точности 0,5S
10 Счетчик трансформаторного включения класса точности 1
20 Счетчик непосредственного включения класса точности 0,5 S
21 Счетчик непосредственного включения класса точности 1____________________
А18 Счетчик Альфа А1800___________________________________________________
Примечания
1. При отсутствии в счетчике дополнительных функций, обозначаемых индексами “А”, “L”, “X”, “Q”, “V”, “М”, “N”, “D”, “W”, эти индексы в обозначении модификации отсутствуют. Отсутствие индекса "Q" означает измерение параметров сети без нормированных погрешностей измерений.
2. В качестве основного цифрового порта может использоваться один из двух интерфейсов RS-232 или RS-485. Дополнительным цифровым портом может быть интерфейс RS-485 (индекс “В” в обозначении), интерфейс RS-232 (индекс “S” в обозначении), интерфейс Ethernet (индекс “Е” в обозначении) или USB (индекс “U” в обозначении). При отсутствии дополнительного порта (“В”, “S”, “Е” или “U”) и импульсных каналов (“Р”) их индексы в обозначении модификации счетчика отсутствуют.
3. При отсутствии в счетчике встроенного модуля связи GSM-модема (индекс “GS” в обозначении модификации), GPRS-модема (индекс “GP” в обозначении), RF модуля (индекс “RF” в обозначении), PLC-модема (индекс “PL” в обозначении) его индекс в обозначении модификации счетчика отсутствует.
Соответствие классов точности счетчиков Альфа А1800 непосредственного и трансформаторного включений по активной и реактивной энергии приведены в таблице 1.
Таблица 1
|
Измеряемая энергия |
Класс точности счетчика | |||
|
Активная |
0,1 S |
0,2S |
0,5 S |
1 |
|
Реактивная |
0,2 |
0,5 |
1 |
2 |
Основной и дополнительный порты могут работать как с внутренним протоколом (ANSI), так и с другими протоколами обмена; и в зависимости от типа протокола имеют обозначения, приведенные в таблице 2.
Таблица 2
|
Протокол обмена |
Обозначения интерфейсов и портов | |||
|
Внутренний (ANSI) |
G |
В |
S |
Е |
|
Modbus |
G1 |
В1 |
S1 |
Е1 |
|
DLMS |
G5 |
В5 |
S5 |
Е5 |

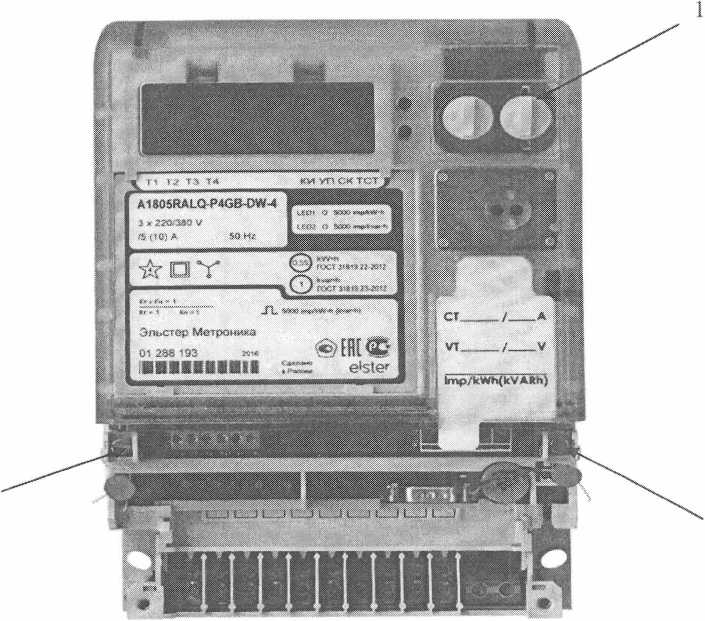

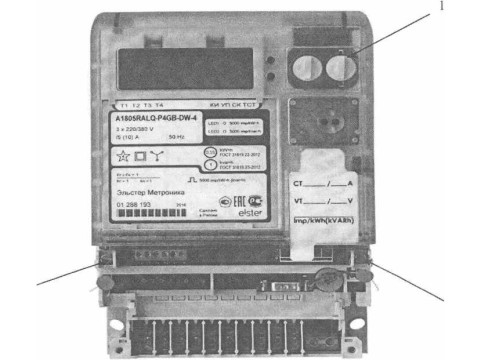

На рисунке 1 представлено фото общего вида счетчика с указанием схемы
пломбировки от несанкционированного доступа.
1 - пломба кнопки СБРОС; 2 - пломба поверителя; 3 - пломба ОТК завода-изготовителя Рисунок 1
Программное обеспечение
В счетчиках Альфа А1800 все измерения и вычисления выполняет ЦСП (цифровой сигнальный процессор), в который, в процессе изготовления счетчика, загружается специализированная программа A1800DSP, которая является метрологически значимой частью внутреннего программного обеспечения счетчика. Идентификационные названия версий A1800DSP. загружаемые в счетчик в зависимости от его модификации, приведены в таблице 3. Один идентификационный номер версии DSP и один цифровой идентификатор программного обеспечения (контрольную сумму исполняемого кода) соответственно (см. таблицу 3) можно получить из счетчика с помощью программы RevDSP.exe.
Влияние программного обеспечения на метрологические характеристики счетчика Измерение входных величин осуществляется цифровым сигнальным процессором методом аналого-цифрового преобразования с разрядностью АЦП - 21 разряд. Дискретность выборок -4000 в секунду, что позволяет производить вычисления с целочисленными переменными с высокой точностью порядка 2,5-10‘6. Исходя из вышесказанного, можно заключить, что погрешность программного обеспечения цифрового сигнального процессора A1800DSP не вносит практически значимых дополнительных погрешностей в данные, измеренные входным АЦП.
Таблица 3
|
Наименование программного обеспечения |
Идентификационное название программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
I |
2 |
3 |
4 |
5 |
|
A1800DSP |
Стандарт 3-элементный ТТ |
AE.D8 |
А17А |
MDL |
|
EW.D8 |
1Е03 | |||
|
A1800DSP |
Стандарт 2-элементный ТТ |
AS.D8 |
8А42 |
MDL |
|
CQ.D8 |
46Е1 | |||
|
A1800DSP |
Учет потерь 3-элементный ТТ |
AK.D8 |
5DC8 |
MDL |
|
FK.D8 |
9932 | |||
|
A1800DSP |
Учет потерь 2-элементный ТТ |
AY.D8 |
6А84 |
MDL |
|
CY.D8 |
F9C0 | |||
|
A1800DSP |
Измерение по модулю 3-элементный ТТ |
BT.D8 |
7F54 |
MDL |
|
FH.D8 |
2D0B | |||
|
A1800DSP |
Измерение по модулю 2-элементный ТТ |
BV.D8 |
8D83 |
MDL |
|
CX.D8 |
43C3 | |||
|
A1800DSP |
Стандарт АС 3-элементный ТТ |
BJ.D8 |
D975 |
MDL |
|
FG.D8 |
6ВВА | |||
|
A1800DSP |
Стандарт АС 2-элементный ТТ |
BK.D8 |
96СЕ |
MDL |
|
CW.D8 |
0572 | |||
|
A1800DSP |
Стандарт 3-элементный 120 А |
BL.D8 |
444С |
MDL |
|
GB.D8 |
DF88 | |||
|
A1800DSP |
Стандарт' 2-элементный 120А |
BN.D8 |
F4B1 |
MDL |
|
DN.D8 |
EF71 | |||
|
A1800DSP |
Измерение по модулю 3-элементный 120А |
BR.D8 |
AFC7 |
MDL |
|
GC.D8 |
B39F |
|
1 |
2 |
3 |
4 |
5 |
|
A1800DSP |
Измерение по модулю 2-элементный 120А |
BR.D8 |
A1FD |
MDL |
|
DO.D8 |
8366 | |||
|
A1800DSP |
Измерение вар-ч по основной гармонике 3-элементный ТТ |
CG.D8 |
0027 |
MDL |
|
FF.D8 |
6СА7 | |||
|
A1800DSP |
Измерение вар-ч по основной гармонике 2-элементный ТТ |
CH.D8 |
0115 |
MDL |
|
CV.D8 |
026F |
В соответствии с МИ 3286-2010 установлен уровень «С» защиты программного обеспечения от непреднамеренных и преднамеренных изменений.
Метрологические и технические характерист ики
Основные характеристики счетчиков Альфа А1800 приведены в таблице 4.
Таблица 4
|
Наименование характеристики |
Значение |
Примечание |
|
1 |
2 |
3 |
|
Класс точности - по активной энергии ТУ 4228-011-29056091-11 ГОСТ 31819.22-2012 ГОСТ 31819.21-2012 - по реактивной энергии ТУ 4228-011-29056091-11 ГОСТ 31819.23-2012 |
0,lS 0,2S; 0,5S 1 0,2; 0,5 1;2 |
В зависимости от исполнения |
|
Номинальные напряжения, В Рабочий диапазон напряжений, В |
3x57,7/100; 3x220/380; 3x127/220; ЗхЮО; 3x220; 3x380 (0,8-1,2)'Uhom |
По заказу 3x63,5/110; 3x230/400; 3x1Ю;3x230; 3x400 |
|
Номинальная частота сети (диапазон рабочих частот), Гц |
50 (47,5-52,5) | |
|
Номинальные (максимальные) токи, А |
1 (2), 1 (Ю), 5 (Ю) | |
|
Базовый (максимальный) ток, А |
5(120) | |
|
Стартовый ток (чувствительность), А: - класс точности 0,1 S; 0,2S и 0,5S - класс точности 1 - класс точности 0,5S (непосредств. включ.) - класс точности 1 (непосредств. включ.) |
0,001 Ihom 0,002 Ihom 0,002 16 0,004 16 |
При коэффициенте мощности, равном I |
|
1 |
2 |
3 |
|
Потребляемая мощность по цепям напряжения, Вт (В-A), не более |
2 (3.6) | |
|
Потребляемая мощность по цепи тока. мВт (мВ-А) - трансформаторное вкл. при 1ном - непосредственное вкл. при 16 |
2,5 (3,0) 8,0(10,0) | |
|
Разрядность ЖКИ - дробная часть (количество знаков после запятой) программируется |
8 разрядов | |
|
Количество тарифных зон |
до 4 | |
|
Пределы основной абсолютной погрешности хода внутренних часов, с/сутки, не более |
±0.5 |
В нормальных условиях |
|
Пределы дополнительной температурной погрешности хода часов, с/(сутки-°С), не более |
±0,1 | |
|
Срок службы литиевой батареи в режиме постоянного разряда, лет, не менее |
2,5 |
В нормальных условиях |
|
Скорость обмена информацией при связи со счетчиком по цифровым интерфейсам, бит/с |
300- 19200 | |
|
Диапазон значений постоянной счетчика по импульсному выходу, имп./(кВт-ч) [имп./(квар-ч)] |
от 100 до 40000 |
Задается программно |
|
Постоянная счетчика (Ке) для графиков нагрузки, имп./(кВт-ч) [имп./(квар-ч)] |
40000 | |
|
Глубина хранения данных графиков нагрузки для одного канала с интервалом 30 минут, дни. не менее |
1200 |
При увеличении числа каналов пропорционально уменьшается глубина хранения |
|
Длительность выходных импульсов, мс |
20 - 260 |
Задается программно |
|
Защита от несанкционированного доступа: - пароль счетчика - аппаратная блокировка - контроль снятия крышки зажимов |
Есть Есть Есть | |
|
Сохранение данных в памяти, лет |
30 |
При отсутствии питания |
|
Самодиагностика счетчика |
Есть |
Выполняется при включении питания, а также после каждого обмена через оптический порт |
|
Степень защиты корпуса |
IP 54 |
Счетчик предназначен для установки внутри помещений |
|
Диапазон рабочих температур окружающего воздуха, °C |
от - 40 до + 65 | |
|
Масса, кг, не более |
2,0 | |
|
Габариты (высота; ширина; толщина), мм, не более |
307;170;89 | |
|
Средняя наработка до отказа, ч, не менее |
120000 | |
|
Срок службы, лет, не менее |
30 |
Пределы допускаемых значений основной относительной погрешности измерения активной энергии 6р счетчиками класса точности O,1S в два раза меньше, чем для класса точности 0,2S. Эти пределы в процентах при трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать значений, указанных в таблице 5.
Таблица 5
|
Значение тока для счетчиков |
Коэффициент мощности |
Пределы допускаемой основной погрешности, %, для счетчиков класса точности | |||
|
с непосредственным включением (для класса точности 0,5 S) |
включаемых через трансформатор | ||||
|
0,lS |
0,2S |
0,5S | |||
|
0,021е< 1<0,101б |
0,011цом — 1< 0,05 1ном |
1 |
±0,2 |
±0,4 |
±1,0 |
|
0,10 1б< 1< 1макс |
0,05 Ihom — I— 1макс |
±0,1 |
±0,2 |
±0,5 | |
|
0,051е< К 0,20 1б |
0,02 1ном< 1<0,101ном |
0,5 (инд.) и 0,8 (емк.) |
±0,25 |
±0,5 |
±1,0 |
|
0,20 Ig — I — 1макс |
0,10 Ihom — I — 1макс |
±0,15 |
±0,3 |
±0,6 | |
|
По спецзаказу 0,20 1б< 1макс | 0,10 1цом — I— 1макс |
0,25 (инд.) и 0,5 (емк.) |
±0,25 |
±0,5 |
±1,0 | |
Пределы допускаемых значений основной относительной погрешности измерения активной энергии др счетчиками класса точности 1 в процентах при трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать значений, указанных в таблице 6.
Таблица 6
|
Значение тока для счетчиков |
Коэффициент МОЩНОСТИ |
Пределы допускаемой основной относительной погрешности, %, для счетчиков класса точности 1 | |
|
с непосредственным включением |
включаемых через трансформатор | ||
|
0,05 1б< 1<0,101б |
0,02 1Ном — I < 0,05 1ном |
1,00 |
±1,5 |
|
0,10 1б < I < 1макс |
0,05 Ihom — I — 1макс |
±1,0 | |
|
0,10 1б < I < 0,20 1б |
0,05 Ihom 5: I < 0,10 Ihom |
0,50 (инд.) |
±1,5 |
|
0,80 (емк.) | |||
|
0,20 Ig — I — 1макс |
0,10 Ihom— I — 1макс |
0,50 (инд.) |
±1,0 |
|
0,80 (емк.) | |||
|
По спецзаказу |
0,25 (инд.) |
±3,5 | |
|
0,20 1б < I < 16 |
0,10 IHom — I — Ihom |
0,50 (емк.) |
±2,5 |
Пределы допускаемых значений основной относительной погрешности измерения реактивной энергии 8q, счетчиками классов точности 0,2; 0,5; 1 и 2 в процентах при трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать значений, указанных в таблице 7.
Таблица 7
|
Значение тока |
Коэффициент sin ср |
Пределы допускаемой основной относительной погрешности 8q, %, для счетчиков класса точности | |||
|
0,2 |
0,5 |
1 |
2 | ||
|
0,02 1ц0М < I < 0,05 1НОм |
1,0 |
±0,5 |
±1,0 |
±1,5 |
±2,5 |
|
0,05 1ном — I — 1макс |
±0,25 |
±0,5 |
±1,0 |
±2,0 | |
|
0,05 1(ЮМ < I < 0,10 1Ж1М |
0,5 |
±0,5 |
±1,0 |
±1,5 |
±2,5 |
|
0,10 1цом — I — 1макс |
±0,3 |
±0,6 |
±1,0 |
±2,0 | |
|
0,10 1ном й I й 1макс |
0,25 |
±0,5 |
±1,0 |
±1,5 |
±2,5 |
Дополнительные погрешности, вызываемые изменением влияющих величин не превосходят пределов, установленных в ГОСТ 31819.22-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012 и ТУ 4228-011-29056091-11. В таблице 8 приведены пределы дополнительных погрешностей, вызываемых изменением влияющих величин, для счетчиков активной энергии класса точности 0,1 S и счетчиков реактивной энергии классов точности 0,2 и 0,5.
Таблица 8
|
Влияющая величина |
Значение тока |
Коэффициент мощности (для 0,1 S); sin ф (для 0,2 и 0,5) |
Класс точности счетчиков | ||
|
0,lS |
0,2 |
0,5 | |||
|
Изменение температуры окружающего воздуха относительно нормальной |
0,05 IH0M S 1макс |
1,0 |
Средний температурный коэффициент, % / К | ||
|
±0,01 |
±0,02 |
±0,03 | |||
|
0, IOIhomS 1$: 1макс |
0,5 (инд.) |
±0,02 |
±0,04 |
±0,05 | |
|
Отклонение напряжения от номинального значения в пределах ±10 % |
0,05 Ihom S 1-макс |
1,0 |
Пределы дополнительной погрешности, % | ||
|
±0,1 |
±0,1 |
±0,2 | |||
|
0,101цОМ<- Ti: 1макс |
0,5 (инд.) |
±0,2 |
±0,2 |
±0,4 | |
|
Отклонение частоты от 49 до 51 Гц |
0,05 Ihom ~ 1— 1макс |
1,0 |
±0,1 |
±0,1 |
±0,2 |
|
0,10 1иом< 1< 1макс |
0,5 (инд.) |
±0,1 |
±0,2 |
±0,2 | |
|
Постоянная магнитная индукция внешнего происхождения |
1|1ОМ |
1,0 |
±1,0 |
±1,0 |
±2,0 |
|
Магнитная индукция внешнего происхождения, величиной 0,5 мТл |
±0,3 |
±0,5 |
±1,0 | ||
|
Воздействие радиочастотного электромагнитного поля |
±1,0 |
±1,0 |
±2,0 | ||
|
Воздействие кондуктивных помех, наводимых радиочастотным полем |
±1,0 |
±1,0 |
±2,0 | ||
|
Воздействие наносекундных импульсных помех |
±1,0 |
±1,0 |
±2,0 | ||
Счетчики А1800 трансформаторного включения классов точности 0,1 S, 0,2S и 0,5S, имеющие в обозначении модификации индекс “V”, могут выполнять функцию учета потерь, которая предусматривает одновременное измерение энергии и расчет потерь с положительным или отрицательным знаком, в зависимости от точки установки счетчика, и сложение этих значений в одном регистре. Потери рассчитываются в силовом трансформаторе и линии электропередачи. Счетчики выполняют измерения активной/реактивной энергии с учетом потерь в прямом/обратном направлениях.
Измеренные данные могут быть считаны с ЖКИ, а также через оптопорт или по имеющимся интерфейсам.
Активная функция учета потерь индицируется в нижнем поле ЖКИ, при этом нормируемые погрешности измерения приведены в таблице 9.
Таблица 9
|
Значение тока |
Коэффициент мощности |
Пределы допускаемой основной относительной погрешности, %, для счетчиков класса точности | |
|
0,lS; 0.2S |
0,5S | ||
|
0,01 Ihom < I < 0,05 1ном |
1 |
±0,4 |
±1,0 |
|
0,05 Ком — I ~ 1.МЯКС |
г |
±0,3 |
±0,6 |
|
0,02 1НЙМ<1 <0,1 Гном |
0,5 (инд.) 0,8 (емк.) |
±0,5 |
±1,0 |
|
0.1 Гном — I — Г.макс |
0,5 (инд.) 0,8 (емк.) |
±0,4 |
±0,7 |
|
По спецзаказу 0,1 Гном — Г Гмакс |
0.25 (инд.) 0,5 (емк.) |
±0,5 |
±1,0 |
Дополнительные погрешности аналогичны тем, которые нормируются для электрической энергии.
Диапазоны, в которых нормируются ток, напряжение и коэффициент мощности, совпадают с соответствующими диапазонами измерений для классов точности счетчиков, в которых эти измерения реализуются.
Диапазоны измерений параметров электрической сети и пределы допускаемой основной относительной погрешности измерений параметров сети для счетчиков с индексом «Q» в обозначении модификации классов точности 0,1 S, 0,2S и 0,5S приведены в таблице 10.
Таблица 10
|
Наи ме н ован и е характеристи ки |
Значение |
|
Пределы допускаемой основной относительной погрешности измерения напряжения в рабочем диапазоне напряжений, % |
±0,5 |
|
Пределы допускаемой основной относительной погрешности измерения тока в диапазоне (0,1-10) А, % |
±0,5 |
|
Пределы допускаемой погрешности измерения частоты напряжения в диапазоне (47.5 - 52,5) Гц, Гц |
±0,01 |
|
Пределы допускаемой погрешности измерения коэффициента мощности в диапазоне (0,5 (инд.)-1-0,5 (емк.)) при значениях тока (0,1-10) А |
±0,01 |
|
Пределы допускаемой погрешности измерения углов трехфазных систем векторов напряжений и токов в диапазоне (0 - 360) градусов при значениях тока (0,1 - 10) А, градусы |
±1,0 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерения гармоник тока со 2-й по 15-ю (при значениях тока (0,1 -10) А) и гармоник напряжения со 2-й по 15-ю, % |
±2,0 |
|
Пределы допускаемой относительной погрешности коэффициента искажения синусоидальности кривых и напряжения при измерении гармоник напряжения и тока со 2-й по 15-ю и значениях тока (0,1 - 10) А, % |
±2,0 |
Дополнительные погрешности измерений параметров сети, вызываемые изменением влияющих величин, не превосходят пределов, установленных в ГОСТ 31819.22-2012 для счетчиков классов точности 0.2S, 0.5S, и пределов, приведенных в таблице 8 для счетчиков класса точности 0,1 S.
Цена единицы младшего разряда параметров электрической сети, выводимых на ЖКИ, приведена в таблице 11.
Таблица 11
|
Наименование параметра |
Цена единицы младшего разряда |
|
Напряжения фаз А, В, С |
0,1 В |
|
Токи фаз А, В, С |
0,1 А |
|
Коэффициент мощности трехфазной сети, коэффициент мощности фаз А. В, С |
0,01 |
|
Углы векторов напряжений, углы векторов токов |
0,1° |
|
Частота измеряемой сети |
0,01 Гц |
Во внутренних регистрах счетчика параметры электрической сети хранятся с дробной частью не менее четырех разрядов.
Счетчики Альфа А1800 измеряют значения до 32 параметров физических величин, характеризующих трехфазную электрическую сеть: частоту сеги, напряжения и токи фаз, активную и реактивную мощности фаз и сети, утлы векторов напряжения и тока, коэффициенты мощности фаз и сети. В случае использования счетчика в качестве датчика телеизмерений обновление измеренных параметров сети в таблице внутренней памяти осуществляется с интервалом (0.5 - 60) секунд. Набор измеряемых параметров и интервал обновления задаются программно.
Знак утверждения типа
наносится на щиток счетчика при печати и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки счетчика Альфа А1800 входят:
- счетчик;
- паспорт ДЯИМ.411152.018 ПС;
- руководство по эксплуатации ДЯИМ.411152.018 РЭ (допускается поставка 1 экз. на партию счетчиков в 10 штук);
- методика поверки ДЯИМ.411152.018 МП (допускается поставка 1 экз. на партию счетчиков в 10 штук);
- программное обеспечение RevDSP.exe;
- упаковочная тара.
Поверка
осуществляется по документу' ДЯИМ.411152.018 МП «Счетчики электрической энергии трехфазные многофункциональные Альфа А1800. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2011 г. и документу ДЯИМ.411152.018 МП «Счетчики электрической энергии трехфазные многофункциональные Альфа А1800. Дополнение к методике поверки», утвержденному в 2012 г.
Перечень основного оборудования для поверки:
- трехфазная поверочная установка МК6801 или аналогичная;
- трехфазная поверочная установка MTE-S-10.05 с трехфазным компаратором К2006 (класс точности 0,01);
- калибратор параметров качества электрической сети "РЕСУРС-К2";
- универсальная пробойная установка У ПУ-10;
- IBM (PC-совместимый компьютер) с ОС Microsoft Windows NT/2000/XP/Vista;
- устройство синхронизации времени УСВ-2 (или аналогичное);
- частотомер 43-63.
Сведения о методах измерений
Методика измерений на счетчики электрической энергии трехфазные многофункциональные Альфа А1800 приведена в Руководстве по эксплуатации (ДЯИМ.411152.018 РЭ).
Нормативные документы
1 ГОСТ 31819.22-2012 (IEC 62053-22:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0.5S»
2 ГОСТ 31819.23-2012 (IEC 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»
3 ГОСТ 31818.11-2012 (IEC 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть И. Счетчики электрической энергии»
4 ГОСТ 31819.21-2012 (IEC 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
5 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
6 ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;
7 ТУ 4228-011-29056091-11 Счетчики электрической энергии трехфазные многофункциональные Альфа А1800. Технические условия;
8 Техническая документация ООО «Эльстер Метроника», Россия.
Другие Счетчики электроэнергии
