Счетчики электрической энергии переменного тока статические трехфазные многотарифные МЭС-3

Номер в ГРСИ РФ:	РБ 03 13 5391 16
Раздел:	Средства измерений электрических величин [13]
Категория:	Счетчики электроэнергии
Производитель / заявитель:	РУП «Гродноэнерго», г. Гродно, Республика Беларусь

Скачать

Описание типа РБ 03 13 5391 16 [2017-01-21]

rb-03-13-5391-16_2017-01-21.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Счётчики электрической энергии переменного тока статические трехфазные многотарифные МЭС-3 (далее - счётчики) предназначены для измерения активной и реактивной энергии в прямом и обратном направлениях, частоты, фазных напряжений и токов в трехфазных трех- и четырехпроводных сетях переменного тока с номинальной частотой 50 Гц в условиях умеренного климата.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 5391 16
Наименование	Счетчики электрической энергии переменного тока статические трехфазные многотарифные МЭС-3
Год регистрации	2016
Номер сертификата	10673
Дата регистрации	2016-09-29
Срок действия	2021-09-29
Получатель сертификата	Филиал "Предприятие средств диспетчерского и технологического управления" (ПСДТУ) РУП "Гродноэнерго", г. Гродно, Республика Беларусь (BY)

Производитель / Заявитель

Филиал "Предприятие средств диспетчерского и технологического управления" (ПСДТУ) РУП "Гродноэнерго"

Поверка

Межповерочный интервал / Периодичность поверки	96 мес.
Методика поверки	Поверка проводится по МРБ МП.2409-2014.

Поверители

Скачать

Описание типа РБ 03 13 5391 16 [2017-01-21]

rb-03-13-5391-16_2017-01-21.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность Нормативные документы Заключение

Назначение

Область применения - промышленные предприятия, объекты коммунального хозяйства и энергосистемы. Счётчики могут применяться как автономно, так и в составе автоматизированных систем контроля и учёта электроэнергии. Допускается применение счётчиков для коммерческого учёта электроэнергии.

Описание

Принцип действия счётчика заключается в преобразовании значений входного напряжения и тока в цифровые коды с последующей обработкой микропроцессором. Микропроцессор реализует измерительные алгоритмы и управляет работой всех узлов счётчика. Счётчики имеют жидкокристаллический индикатор отображения информации, светодиодный индикатор функционирования, импульсный испытательный выход, оптический испытательный выход, выход управления внешней нагрузкой и интерфейсный выход.

Подключение счетчиков к сети, в зависимости от модификации, производится через измерительные трансформаторы напряжения и/или тока или непосредственно.

Формирование обозначения модификаций счётчиков представлено на рисунке 1.

Счётчики, в зависимости от модификации, соответствуют классу точности 1 по ГОСТ 31819.21 при измерении активной энергии и классу точности 1 по ГОСТ 31819.23 при измерении реактивной энергии (далее счётчики класса 1) или классу точности 0,5S по ГОСТ 31819.22 при измерении активной энергии прямого и обратного направлений и классу точности 1 по ГОСТ 31819.23 при измерении реактивной энергии прямого и обратного направлений (далее счётчики класса 0,5S). Счётчики имеют исполнения в зависимости от базового (номинального) и максимального значения силы тока (5(10), 5(60), 5(100)), включения счётчика в цепь (непосредственное - номинальное напряжение 3x230/400 В или трансформ: минальное напряжение 3x57,7/100 В, 3x120/208 В, 3x230/400 В), типов измеряв^ мощности, класса точности счётчика при измерении активной энергии (0,5 S лист 1 из 7

наличия встроенного реле нагрузки, наличия функции измерения фазных значений напряжения и тока с нормированными метрологическими характеристиками, наличия дополнительных к базовой комплектации интерфейсов RS-485 или RS-232C, наличия модемов (PLC, RF или GSM).

Счётчики имеют пароли, обеспечивающие защиту от несанкционированного перепрограммирования счётчика в условиях эксплуатации.

Счётчики обеспечивают возможность считывания и записи через интерфейсы связи параметров и данных.

Внешний вид, места установки пломб и нанесения знака поверки счётчиков приведён на рисунке 2

мэс-з	-х/х	-X	/X	/X	/X
Тип счётчика

Номинальный, базовый (максимальный ток), А: 5(10) ••--------5/10

5(60) •

5(100) 1 2-------5/100

Класс точности по активной энергии: 0,5 S

3 x 57,7/ 100 ••

3 x 120/208 ••

3 х 230/400

Типы измеряемой энергии: Активная по одному направлению

Активная по двум направлениям

Активная и реактивная по одному направлению-------------------------------------AR

Активная и реактивная по двум направлениям------------------------------------- A2R2

Наличие встроенного в счётчик реле управления нагрузкой: Есть

Дополнительные к базовой комплектации интерфейсы:

RS-485

RS-232C

я доущдов

Выбор

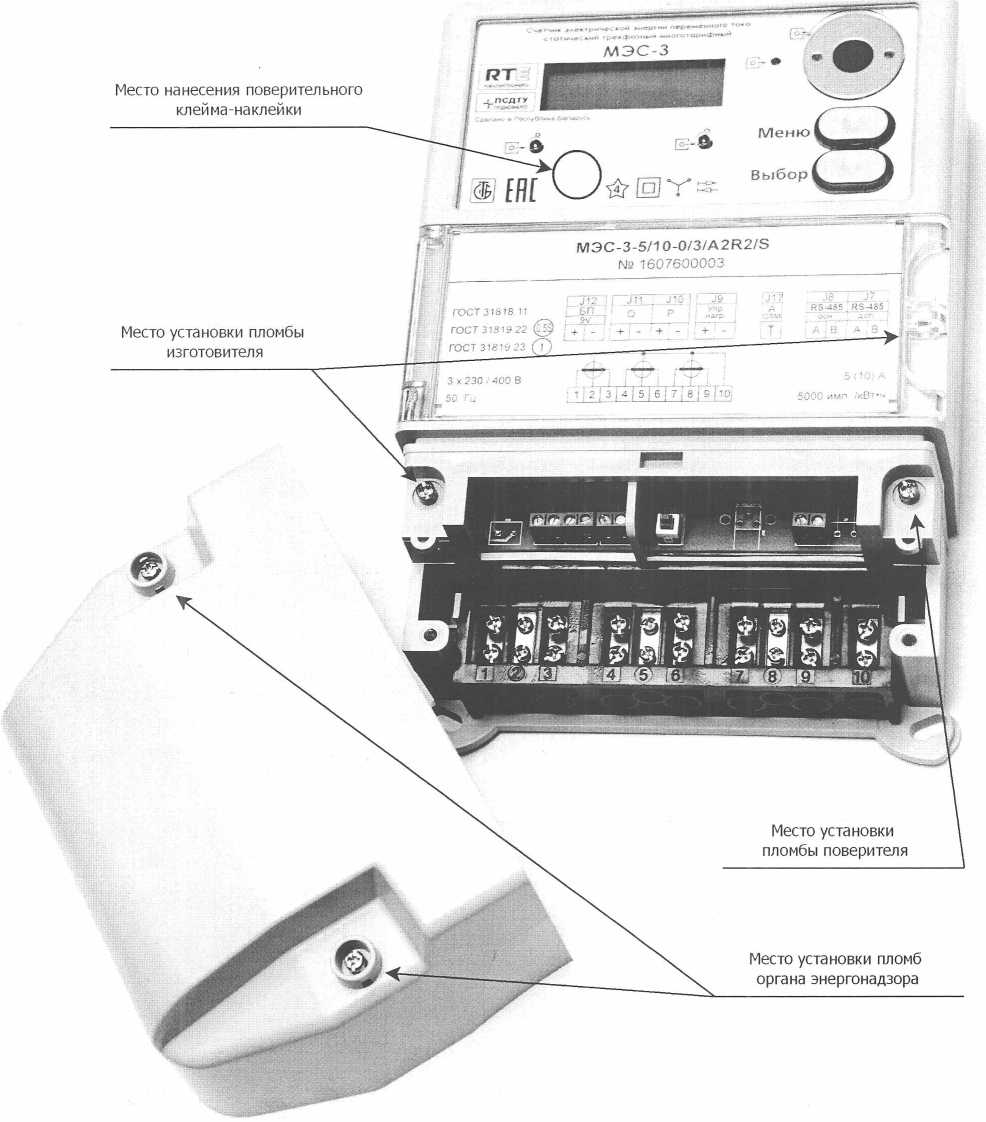

Место установки пломбы поверителя

Место установки пломб органа энергонадзора

M3C-3-5/10-0/3/A2R2/S № 1607600003

Место нанесения поверительного клейма-наклейки

Место установки пломбы изготовителя

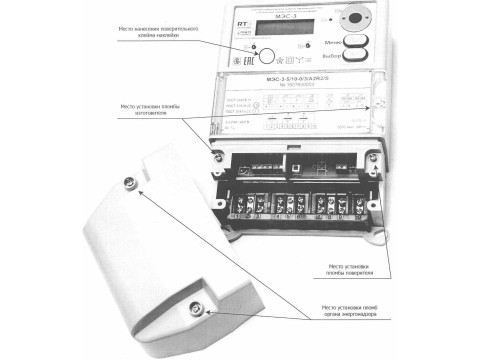

Рисунок 2 - Внешний вид счётчиков, места установки пломб и нанесения знака поверки

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики счетчиков указаны в таблице 1.

Таблица 1

Наименование параметра	Значение параметра
1	2
Класс точности для - активной энергии по ГОСТ 31819.21-2012 - активной энергии по ГОСТ 31819.22-2012 - реактивной энергии по ГОСТ 31819.23-2012	1 0,5S 1
Диапазоны напряжения: Номинальное напряжение (UHOm), В Установленный рабочий диапазон напряжений Расширенный рабочий диапазон напряжений	3 х 57,7/100 3 х 120/208 3 х 230/400 от 0,9 до 1,1 ином от 0,8 до 1,15 иНо.м
Номинальная частота ГНОмин, Гц Диапазон изменения частоты сети, Гц	50 50±2,5
Значения токов Номинальный (максимальный ток) 1ном (1маКс), А (трансформаторное включение счётчиков) Базовый (максимальный ток) 1б (1Макс), А (непосредственное включение счётчиков)	5(Ю) 5(60) 5(100)
Порог чувствительности счётчиков - для класса точности 0,5S трансформаторного включения - для класса точности 1 трансформаторного включения - для класса точности 1 непосредственного включения	0,001 1ном 0,002 1ном 0,004 1б
Мощность, потребляемая счётчиками Мощность, потребляемая параллельной цепью трехфазных счётчиков: - полная, В А, не более - активная, Вт, не более Полная мощность, потребляемая каждой последовательной цепью трехфазных счётчиков, В А, не более (при 1ном ИЛИ 1б.) Мощность, потребляемая встроенными модулями связи, Вт, не более	8 6 0,9 3
Суточный ход встроенных часов, с, не более: - в нормальных условиях при температуре (23±2)°С	± 1
Изменение суточного хода часов при отклонения температуры от нормальной на каждый 1 °C, с, не более: - в диапазоне температур от минус 25 °C до плюс 55 °C - в диапазоне температур от минус 40 °C до плюс 70 °C	±0,15 ±0,2
Пределы ручной и системной коррекции суточного хода часов один раз в сутки, с	±30

Продолжение таблицы 1

1	2
Многотарифный режим измерений поддерживает: - количество тарифов - количество тарифных зон - количество суточных графиков тарификации - количество тарифных сезонов - количество тарифных годовых расписаний	от 1 до 4 от 1 до 48 от 1 до 12 от 1 до 12 2 (основное и резервное)
Глубина хранения значений накопленной энергии в целом и с разбивкой по 4 тарифам: - на начало суток - на начало месяца - на начало года	текущего и четырёх предыдущих месяцев текущего и 35 предыдущих месяцев текущего года и 7 предыдущих лет
Глубина хранения значений приращения энергии в целом и с разбивкой по 4 тарифам: - за сутки - за месяц - за год	текущего и четырёх предыдущих месяцев текущего и 35 предыдущих месяцев текущего года и 7 предыдущих лет
Глубина хранения мощности: - мощность за 3 мин интервал усреднения - мощность за 30 мин интервал усреднения Максимальное значение мощности (Р+, Р-, Q+, Q-) за месяц в целом и с разбивкой по действующим тарифам для мощности	за текущий и предыдущий интервалы за текущий и предыдущий интервалы за текущий и 35 предыдущих месяцев
Глубина хранения профиля значений усреднённой активной мощности (Р+, Р-, Q+, Q-) с программируемым временем усреднения от 1 до 60 мин	от 4 до 246 суток
Время хранения информации при отключении напряжения питания	в течение срока службы счётчика
Сохранение работы таймера при отключении сетевого питания, лет, не менее	10
Защита от несанкционированного перепрограммирования счётчика	программная (пароль) и аппаратная
Архивы событий	- архив состояния сети - архив ошибок счётчика - архив коррекции программы счётчика - архив доступа к прибору
Постоянная счётчика в режиме измерений / поверки, имп/кВг ч (имп/кВар' ч) счетчики прямого включения счетчики трансформаторного включения	800/ 16000 5000/ 160000

Государственный peecnil I РаЙ4^76 измерений / \ Республики Беларусь1 \Дм документов/

Окончание таблицы 1

1	2
Интерфейсы связи: - цифровые со скоростью обмена 2400, 4800, 9600, 19200 бод - оптический со скоростью обмена 300, 600, 1200, 2400, 4800, 9600 бод - модемы со скоростью обмена, бод	RS-485 или RS-232C поМЭК61107 2400 (PLC или RF) 19200 (GSM)
Выходы: - электрический импульсный телеметрический - оптический телеметрический - оптический индикатор функционирования (испытательный для поверки часов) - выход управления внешними устройствами	до 2 1 1 1
Климатические условия при эксплуатации и хранении: - установленный рабочий диапазон температур - предельный рабочий диапазон температур - предельный диапазон температур хранения и транспортирования - предельная относительная влажность воздуха при эксплуатации и хранении	от минус 25 °C до плюс 55 °C от минус 40 °C до плюс 70 °C от минус 40 °C до плюс 70 °C до 95 % при температуре 30 °C
Средняя наработка на отказ, ч, не менее Средний срок службы до первого капитального ремонта, лет, не менее Установленный срок службы, лет, не менее	150000 24 24
Класс защиты от поражения электрическим током по ГОСТ 12.2.091-2002	II
Степень защиты оболочки по ГОСТ 14254-96	IP51, категория 2
Габаритные размеры с крышкой зажимной коробки, мм, не более	280x170x80
Масса, кг, не более	2,0

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель счётчиков МЭС-3, на титульные листы паспорта, руководства по эксплуатации и на упаковку - печатным способом.

Комплектность

Комплект поставки счётчика соответствует таблице 2.

Таблица 2

Наименование	Количество, шт.
1	2
Счётчик электрической энергии переменного тока статический многотарифный МЭС-3	1
Счётчик электрической энергии переменного тока статический многотарифный МЭС-3. Паспорт ПШФГ 462168.002 ПС
Счётчик электрической энергии переменного тока статический многотарифный МЭС-3. Руководство по эксплуатации. ПШФГ 462168.002 РЭ	f/ $ \ II 1 *swl

Методика поверки МРБ МП.2409-2014

Упаковка * определяется договором на поставку

Нормативные документы

ГОСТ 31818.11-2012 "Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии".

ГОСТ 31819.21-2012 "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2".

ГОСТ 31819.22-2012 "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счётчики активной энергии классов точности 0,2S и 0,5S".

ГОСТ 31819.23-2012 "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии".

ТУ BY 191193164.002-2013 "Счётчики электрической энергии переменного тока статические трехфазные многотарифные МЭС-3. Технические условия".

МРБ МП.2409-2014 «Счётчики электрической энергии переменного тока статические многотарифные МЭС-3. Методика поверки».

ТР ТС 004/2011 «О безопасности низковольтного оборудования. Технический регламент таможенного союза».

ТР ТС 020/2011 «Электромагнитная совместимость. Технический регламент таможенного союза».

Заключение

Счётчики электрической энергии переменного тока статические трехфазные многотарифные МЭС-3 соответствуют требованиям ТУ BY 191193164.002-2013, ГОСТ 22261-94, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012

Межповерочный интервал - не более 96 месяцев при применении в сфере законодательной метрологии.

Испытания проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации»,

230003, Республика Беларусь, г. Гродно, пр-т Космонавтов, 56, факс +375 152 64 31 29, тел. +375 152 75 59 78.

Аттестат аккредитации № BY/112 02.6.0.0004 от 24.10.2008 (действителен до 01.08.2020)
