Счетчики электрической энергии однофазные многофункциональные "ЭТАЛОН-1-BY"
| Номер в ГРСИ РФ: | РБ 03 13 6160 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | Производственное подразделение «ЗАВОД ЭТАЛОН» БелГИСС, г. Минск, |
|
Описание типа РБ 03 13 6160 16 [2017-02-02]
rb-03-13-6160-16_2017-02-02.pdf
|
Скачать |
Счетчики электрической энергии однофазные многофункциональные «ЭТАЛОН-1-BY» (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6160 16 |
| Наименование | Счетчики электрической энергии однофазные многофункциональные "ЭТАЛОН-1-BY" |
| Год регистрации | 2016 |
| Номер сертификата | 10786 |
| Дата регистрации | 2016-12-22 |
| Срок действия | 2021-12-22 |
| Получатель сертификата | Филиал "ЗАВОД ЭТАЛОН" БелГИСС, г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
Филиал "ЗАВОД ЭТАЛОН" БелГИСС
Адрес: 220053, г. Минск, ул. Новаторская, 2а
Контакты: тел./факс (017)237-27-88
Поверка
| Межповерочный интервал / Периодичность поверки | 96 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2649-2017. |
Поверители
Скачать
|
Описание типа РБ 03 13 6160 16 [2017-02-02]
rb-03-13-6160-16_2017-02-02.pdf
|
Скачать |
Описание типа
Назначение
Счетчики электрической энергии однофазные многофункциональные «ЭТАЛОН-1-BY» (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.
Область применения счетчиков - учет электрической энергии на объектах энергетики, на промышленных предприятиях и в коммунально-бытовой сфере в условиях применения дифференцированных по времени тарифов. Счетчики предназначены для применения как в составе автоматизированных систем учета электрической энергии, так и автономно.
Описание
Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы (шунты или трансформаторы тока). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
В зависимости от исполнения, счетчики могут иметь один или два измерительных элемента, при появлении разницы значений электроэнергии между измерительными элементами цепей тока фазы и нейтрали учет электроэнергии производится по большему значению.
Счетчики имеют в своем составе измерительные элементы - датчики тока, микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейс для подключения к системам автоматизированного учета потребленной электроэнергии, ЖК-дисплей для просмотра измеряемой информации.
В состав счетчиков, в соответствии со структурой условного обозначения, приведенной на рисунке 1, по требованию заказчика могут входить дополнительные устройства: оптический порт (индекс в обозначении - «О», выполнен по IEC 1107), до четырех отдельных галь-ванически развязанных от сети дискретных выходов (индекс в обозначении - «Q»), рех отдельных гальванически развязанных от сети дискретных входов (индекс в об/знйчмиих\ -«!»). О И
7 I oef;c, 1
Структура обозначения возможных исполнений счетчика приведена на рисуниедй7 J
____ф©(3)(4)®(6)©® © ®
ЭТАЛОН-1-BY-XXX-XXXX-XXX-X Х-ХХХ-Х Х-ХХХХХХ-ХХХХ-ХХХХХХХХ- X
CD Тип корпуса
W1 - для установки на щиток, модификация 1
W2 - для установки на щиток, модификация 2
W3 - для установки на щиток, модификация 3
W4 - для установки на щиток, модификация 4
W5 - для установки на щиток, модификация 5
W6 - для установки на щиток, модификация 6
W6b - для установки на щиток, модификация 6Ь
W7 - для установки на щиток, модификация 7
W8 - для установки на щиток, модификация 8
D1 - для установки на DIN-рейку, модификация 1
D2 - для установки на DIN-рейку, модификация 2
D3 - для установки на DIN-рейку, модификация 3
WD1 - для установки на щиток и DIN-рейку, модификация 1
SP1 - для установки на опору Л ЭП, модификация 1
(О')
Класс точности
А1 - класс точности 1 поГОСТ31819.21
А2 - класс точности 2 по ГОСТ 31819.21
A1R1-класс точности 1 по ГОСТ 31819.21 и класс точности 1 поГОСТ 31819.23
A1R2 - класс точности 1 по ГОСТ 31819.21 и класс точности 2 по ГОСТ 31819.23
ГТ)
xi/ Номинальное напряжение
220-220 В
230 - 230 В
(4) г
xjz Базовый ток
S-5 А
10- 10 А
CD Максимальный ток
40А-40 А
50А-50 А
60А-60 А
80А-80 А
100А-100 А
Количество и тип измерительных элементов
S - один шунт в фазной цепи тока
SS - два шунта в фазной цепи тока и цепи тока нейтрали
ST -шунтв фазной цепи тока и трансформатор тока в цепи тока нейтрали
ГТ)
хдУ Первый интерфейс
RS232 - интерфейс RS-232
RS485 - интерфейс RS-485
RF433/n - радиоинтерфейс 433 МГц, где п - номер модификации модуля (от 1 до 9)
RF868/n - радиоинтерфейс 868 МГц, где п - номер модификации модуля (от 1 до 9)
RF2400/n - радиоинтерфейс 2400 МГц, где п - номер модификации модуля (от 1 до 9)
PF/n - PLC-модем cFSK-модуляцией, где п - номер модификации модуля (от 1 до 9)
РО/п - PLC-модем с OFDM-модуляцией, где п - номер модификации модуля(от 1 до 9)
xSz Второй интерфейс
RS232 - интерфейс RS-232
RS485 - интерфейс RS-485
RF433/n - радиоинтерфейс 433 МГц, где п - номер модификации модуля (от 1 до 9)
RF868/n - радиоинтерфейс 868 МГц, где п - номер модификации модуля (от 1 до 9)
RF2400/n - радиоинтерфейс 2400 МГц, где п - номер модификации модуля (от 1 до 9)
PF/n - PLC-модем cFSK-модуляцией, где п- номер модификации модуля (от 1 до 9)
РО/п - PLC-модем с OFDM-модуляцией, где п - номер модификации модуля (от 1 до 9)
G - рад ио интерфейс GSM/GPRS
Е - интерфейс Ethernet
RFWF - радиоинтерфейс WiFi
RFLT - радиоинтерфейс LTE
ГТ)
ЧС/ Дополнительные функции
Vn - электронная пломба, где п - индекс, принимающий значения:
1 - электронная пломба на корпусе
2 - электронная пломба на крышке зажимов
3 - электронная пломба на корпусе и крышке зажимов
О - оптопорт
L - подсветка индикатора
Qn - дискретный выход, где п - количество выходов (от 1 до 4)
bi - дискретный вход, где п - количество входов (от 1 до 4)
К - реле управления нагрузкой в фазной цепи тока
М - измерение параметров электрической сети
Z - резервный источник питания
Н - датчик магнитного поля
U - защита целостности корпуса
Количество направлений учета электроэнергии
- измерение электроэнергии в одном направлении (по модулю)
D- измерение электроэнергии в двух направлениях
Рисунок 1. Структура обозначения возможных исполнений счетчика.
Счетчики, в зависимости от исполнения, могут иметь один, два или три интерфейса удаленного доступа.
Счетчики, у которых в обозначении присутствует индекс «К», оснащены встроенным контактором и позволяют:
- организовать отпуск потребителю предварительно оплаченного количества электроэнергии;
- отключать нагрузку при превышении потребляемой мощности выше установленных лимитов.
Зажимы для подсоединения счетчиков к сети, телеметрического выхода, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.
Счетчики, у которых в обозначении присутствует индекс «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.
Счетчики, у которых в обозначении присутствует индекс «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.
Счетчик ведет учет электрической энергии по действующим тарифам (до 4) в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифных программы - действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.
Счетчики обеспечивают учет:
- текущего времени и даты;
- количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;
- профиля мощности, усредненной на заданном интервале.
Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с индексом «D»)
Счетчики с индексами «AIRI», «A1R2» дополнительно обеспечивают измерение следующих параметров:
- фазного напряжения;
- фазного тока;
- частоты сети;
- коэффициента мощности.
Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:
- адреса счетчика (от 1 до 65534);
- текущего времени и даты;
- величины суточной коррекции хода часов;
- разрешения перехода на "летнее/зимнее" время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляетс^^ООщ ' ч. последнее воскресенье октября); //f
- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев// I I!
V 7 /
- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);
- пароля для доступа по интерфейсу (до 9 цифр).
Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания.
Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от исполнения.
Обслуживание счетчиков производится с помощью технологического программного обеспечения «MeterTools».
Фотографии общего вида счётчиков приведены на рисунках 2-8.

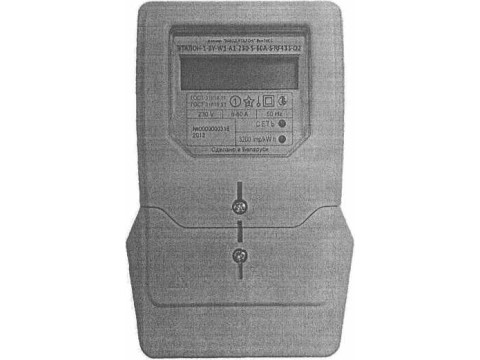

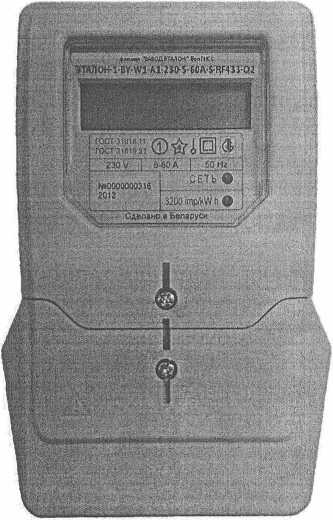

Рисунок 2. Внешний вид счетчика в корпусе модификации W1.

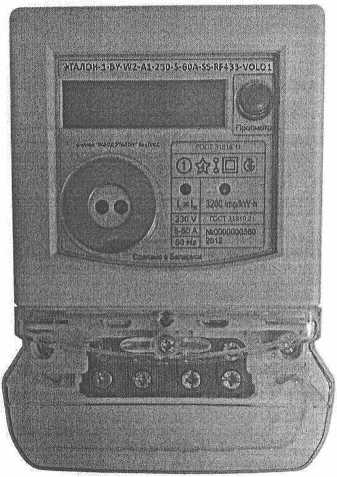

Рисунок 3. Внешний вид счетчика в корпусе модификации W2.
[Государственный
I р2?е,£,£тв измер( уРеспублики Бел< \Для документ

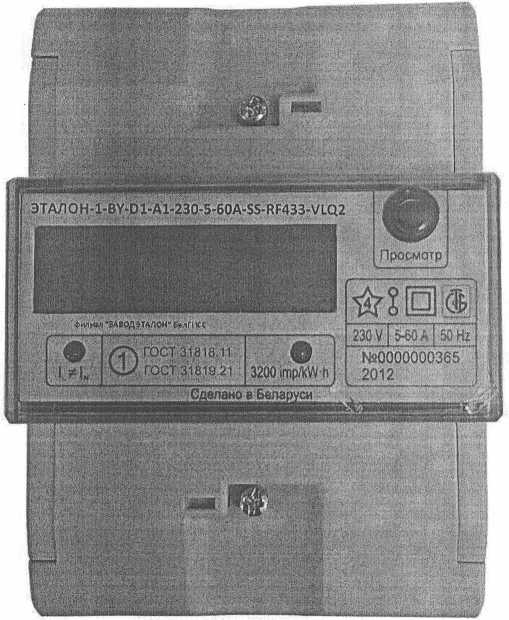

Рисунок 4. Внешний вид счетчика в корпусе модификации D1.

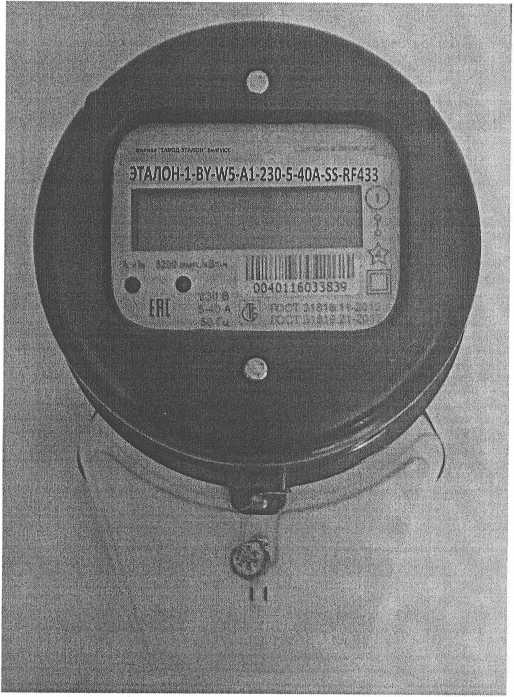

Рисунок 5. Внешний вид счетчика в корпусе модификации W5.

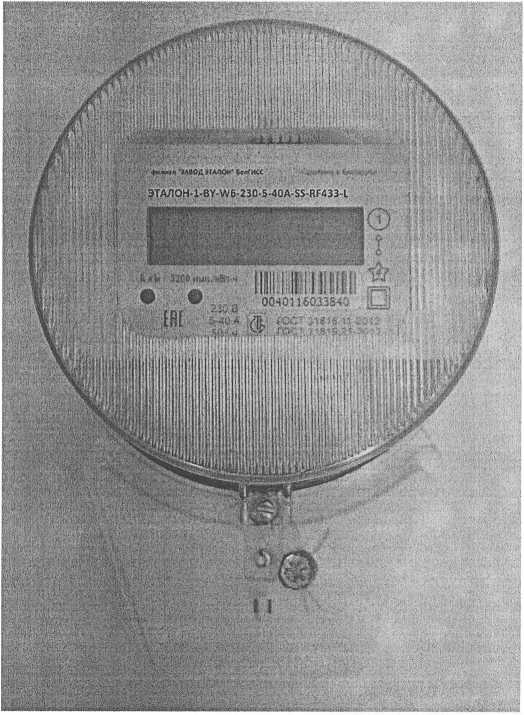

Рисунок 6. Внешний вид счетчика в корпусе модификации W6.

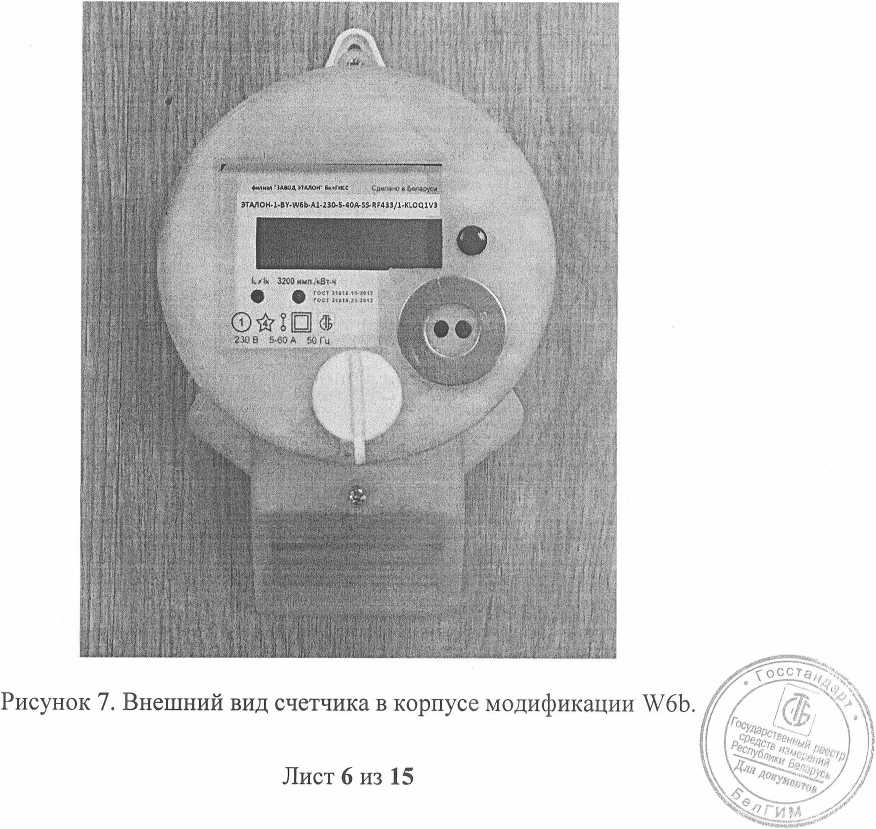

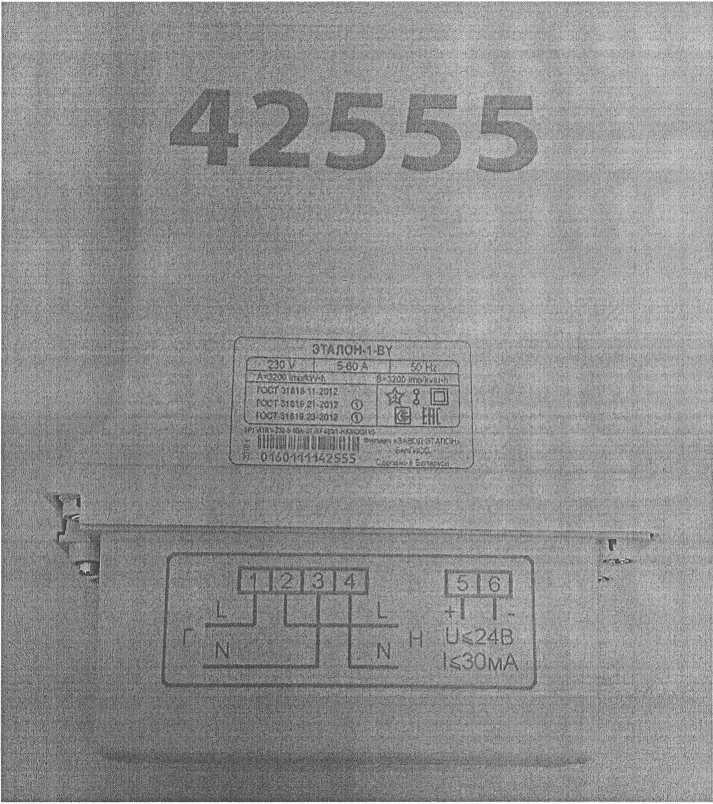

Рисунок 8. Внешний вид счетчика в корпусе модификации SP1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012 и ТУ BY 490985821.010-2012 в зависимости от исполнения указаны в таблице 1.
Таблица 1. Класс точности счетчиков.
|
Обозначение исполнения счетчика |
Класс точности при измерении энергии | |
|
активной |
реактивной | |
|
ЭТАЛОН-1 -В Y-xx-A 1 -хххххххх |
1 |
- |
|
ЭТАЛОН-1 -BY-хх-А2-хххххххх |
2 |
- |
|
ЭТ АЛОН-1 -В Y-xx-А1R1 -ххххххх |
1 |
1 |
|
ЭТАЛОН-1 -BY-хх-А1 R2-xxxxxxx |
1 |
2 |
Основные относительные погрешности при измерении напряжения, тока, частоты, мощности, коэффициента мощности по ТУ BY 490985821.010-2012, в зависимости от исполнения, указаны в таблице 2.
Таблица 2. Основные относительные погрешности при измерении напряжения, тока, частоты, мощности, коэффициента мощности._____________________________________
|
Обозначение исполнения счетчика |
Основная погрешность измерения | ||||
|
Напряжения, % |
Тока, % |
Частоты, % |
Мощность, % |
Коэффициента мощности, % | |
|
ЭТАЛОН-1-В Y-xx-Al- |
- |
- |
- |
- |
- |
|
ЭТАЛОН-1-В Y-xx-A2- |
- |
- |
- |
- |
- |
|
ЭТАЛОН-1 -В Y-xx-А1R1 - |
±2 |
±2 |
±0,2 |
± 1 |
± 1 |
|
ЭТАЛОН-1 -В Y-xx-А1R2- |
±2 |
±2 |
±0,2 |
± 1 |
± 1 |
|
Примечание - погрешности измерения напряжения, тока, частоты, мощности нормируются для следующих значений входных сигналов: - напряжение - (0,75 ... 1,15) UH0MUH; - ТОК 0,05/g .. .1макс> - частота измерительной сети - (47,5...52,5) Гц. | |||||
Значения порога чувствительности счетчиков, в зависимости от класса точности, приведены в таблице 3.
Таблица 3. Порог чувствительности счетчиков.
|
Класс точности счетчика | |||
|
1 ГОСТ 31819.21-2012 |
2 ГОСТ 31819.21-2012 |
1 ГОСТ 31819.23-2012 |
2 ГОСТ 31819.23-2012 |
|
0,004 1б |
0,005 1б |
0,0041б |
0,005 1б |
Габаритные размеры и масса счетчиков приведены в таблице 4.
Таблица 4. Габаритные размеры и масса.
|
Обозначение исполнения счетчика |
Габаритные размеры, мм, не более |
Масса, кг, не более |
|
ЭТАЛОН-1-BY-Wl-x...x |
178x122x57 |
1 |
|
ЭТАЛОН-1-В Y-W2-X.. .х |
172x125x55 |
1 |
|
ЭТАЛОН-1-В Y-W3-X...X |
201x118x74 |
1 |
|
ЭТАЛОН-1-BY-Dl-x...x |
130x90x69 |
1 |
|
ЭТАЛОН-1-ВУ-О2-х...х |
127x126x75 |
1 |
|
ЭТАЛОН-1-В Y-W5-x...x |
211x135x109 |
1 |
|
ЭТАЛОН-1-В Y-W6-X...X |
211x135x113 |
1 |
|
ЭТАЛОН-1-BY-Web-x.. .х |
209x117x117 |
1 |
|
ЭТАЛОН-1-BY-SPl-x...x |
238x162x76 |
1 |
Остальные технические характеристики приведены в таблице 5.
Таблица 5. Технические
|
Наименование характеристики |
Значение параметра | |
|
Номинальное фазное напряжение, В |
220;230 | |
|
Базовый ток, А |
5; 10 | |
|
Максимальный ток, А |
40; 50; 60; 80; 100 L |
7 ' |
|
Диапазон входных сигналов: сила тока |
0,051б ...1Макс ' |
/1 осударсгвенным -'еес 1 средств Hwcw.np \ геслуопиуц Беларусь \ \Для документов/ |
|
Наименование характеристики |
Значение параметра |
|
напряжение коэффициент мощности |
(0,75... 1,15) UH0MUH 0,8(емк).. .1,0.. .0,5(инд) |
|
Диапазон рабочих температур окружающего воздуха |
от минус 40 до 70 °C |
|
Относительная влажность |
до 98 % при 25°С |
|
Рабочий диапазон изменения частоты измерительной сети счетчика |
(50 ± 2,5) Гц |
|
Диапазон значений постоянной счетчика по активной электрической энергии, имп./(кВт-ч) |
от 800 до 16000 |
|
Диапазон значений постоянной счетчика по реактивной электрической энергии, имп./(квар-ч) |
от 800 до 16000 |
|
Пределы основной абсолютной погрешности хода часов |
± 0,5 с/сут |
|
Пределы основной абсолютной погрешности хода часов при отключенном напряжении питания счетчика |
±1 с/сут |
|
Пределы дополнительной температурной погрешности хода часов |
±0,15 с/(сут °С) в диапазоне от минус 10 до 45 °C; ±0,2 с/(сут-°С) в диапазоне от минус 40 до минус 10 °C; ±0,2 с/(сут-°С) в диапазоне от 45 до 70 °C. |
|
Количество десятичных знаков индикатора |
не менее 8 |
|
Полная мощность, потребляемая каждой цепью тока |
не более 0,5 В -А при базовом токе |
|
Полная (активная) мощность, потребляемая каждой цепью напряжения |
не более 10 В-А (2 Вт) при номинальном значении напряжения |
|
Длительность хранения информации при отключении питания, не менее, лет |
30 |
|
Срок службы батареи, не менее, лет |
10 |
|
Замена батареи |
с нарушением пломбы |
|
Число тарифов, не менее |
4 |
|
Число временных зон, не менее |
12 |
|
Глубина хранения значений электрической энергии на начало месяца, не менее: - для счетчиков с индексами «А1», «А2» -для счетчиков с индексами «A1R1», «A1R2» |
24 месяца 36 месяцев |
|
Глубина хранения значений электрической энергии на начало суток, не менее: - для счетчиков с индексами «А1», «А2» -для счетчиков с индексами «A1R1», «A1R2» |
93 суток 128 суток |
|
Интервал усреднения мощности для фиксации профиля нагрузки |
30 минут1} |
|
Глубина хранения профиля нагрузки при интервале усреднения 30 минут, не менее: - для счетчиков с индексами «А1», «А2» -для счетчиков с индексами «A1R1», «A1R2» |
ОТ 93 суток Zx/zk (н № \ 128 суток 1 11 —1 1 1 1 1 1 1 1 1 —\ |
|
Наименование характеристики |
Значение параметра |
|
Количество записей в журнале событий, не менее: - для счетчиков с индексами «А1», «А2» -для счетчиков с индексами «A1R1», «A1R2» |
384 1000 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012: - для счетчиков с индексами «А1», «А2» -для счетчиков с индексами «A1R1», «A1R2» |
1 2 |
|
Скорость обмена информацией по интерфейсам, бит/с |
9600 |
|
Степень защиты от пыли и влаги |
IP51, IP54 по ГОСТ 14254-96 |
|
По требованию заказчика возможна реализация настраиваемого интервала усреднения мощности из ряда: 1,2, 3, 4, 5, 6, 10,12,15,20, 30, 60 минут | |
Знак утверждения типа
Знак утверждения типа наносят на панель счётчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки приведен в таблице 6.
Таблица 6. Комплект поставки счетчиков.
|
Наименование |
Количество |
Примечание |
|
Счетчик электрической энергии однофазный многофункциональный «ЭТАЛОН-1-BY» |
1 шт. |
Исполнение соответствует заказу |
|
Пломба свинцовая |
1 шт. |
Допускается увеличе- |
|
Леска пломбировочная |
1 шт. |
Допускается увеличе- |
|
Руководство по эксплуатации |
1 экз. | |
|
Формуляр |
1 экз. | |
|
Методика поверки |
1 экз. |
Поставляется по от- |
|
Упаковка |
1 шт. |
Потребительская тара |
Нормативные документы
ГОСТ 31818.11-2012 (IEC 62052-11:2003). Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.
ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электричкой?? > энергии переменного тока. Частные требования. Часть 23. Статические счетчики рег^тайв^ энергии. I L
I ’ОЭДарсг , I оср' \\ vecriw» и tn ,,
ТУ BY 490985821.010-2012 Счетчики электрической энергии однофазные многофункциональные «МИРТЕК-1-ВУ»,«АИСТ-1»,«ЭТАЛОН-1-В¥». Технические условия.
МРБ МП. -2016 Счетчики электрической энергии однофазные многофунк
циональные «ЭТАЛОН-1-BY». Методика поверки.
Заключение
Счетчики электрической энергии однофазные многофункциональные «ЭТАЛОН -1-BY» соответствуют требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012 и ТУ BY 490985821.010-2012.
Межповерочный интервал - не более 96 месяцев при применении в сфере законодательной метрологии.
Испытания проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации»,
230003, Республика Беларусь, г. Гродно, пр-т Космонавтов, 56
факс +375 152 75 61 93, тел. +375 152 75 59 78
Аттестат аккредитации № BY/112 02.6.0.0004 от 24.10.2008 (действителен до 01.08.2020)
Другие Счетчики электроэнергии
