Счетчики электрической энергии однофазные индукционные СО-И496

Назначение

Счетчики электрической энергии однофазные индукционные СО-И496 непосредственного включения (далее - счетчики) стационарные предназначены для учета активной энергии в однофазных сетях переменного тока номинальной частоты 50 Гц в народном хозяйстве, для работ в закрытых помещениях при температуре от минус 20° С до плюс 55° С и относительной влажности воздуха 80 % при температуре 25° С. Счетчики не предназначены для эксплуатации во взрывопожароопасных помещениях.

Описание

Счетчики представляют собой интегрирующий измерительный прибор индукционной системы.

Механизм счетчиков, расположенный в прямоугольном или круглом корпусе, монтируется на раме и закрывается кожухом, изготовленным из фенопласта или поликарбоната.

Измерительный механизм счетчиков состоит из вращающего механизма, подвижной системы, тормозного узла, подпятника, подшипника и счетного механизма барабанного типа.

Измерительный механизм счетчиков может иметь стопор обратного хода для предотвращения возможности несанкционированного уменьшения показаний счетного механизма.

Счетный механизм барабанного типа может быть прямого и реверсивного действия (подсчет электроэнергии при движении диска слева - направо или справа - налево в сторону увеличения показаний).

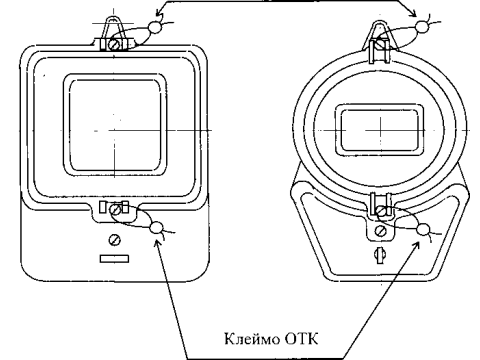

Место клеймения

Клеймо поверителя

Рисунок 1 - Места расположения пломб

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности

Номинальное напряжение, В Номинальная частота, Гц Базовый ток, А Максимальный ток, А Стартовый ток (чувствительность), А Цена одного разряда счетного механизма:

Младшего, кВт-ч

Старшего, кВт-ч

Постоянная, об./(кВт час) Условия эксплуатации, С ° Потребляемая мощность в цепи напряжения:

Полная, В-А

Активная, Вт в цепи тока: полная, В-А Длительность работы при токе 120% от макс, ч. Средняя наработка до отказа, ч Средний срок службы, лет Масса счетчика, не более, кг Габаритные размеры:

с круглым корпусом, мм с прямоугольным корпусом, мм

-2,0

-220

- 50

- 10

- 40

-0,05

-0,1

- 10000

-600

- от минус 20 до +55

-5,0

- 1,3

-0,4

-4,0

- 50 000

- 32

- 1,5

-(207x134x115) ±3

- (206x120x110)f± 3

V ■

V

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносят на щиток счетчика методом штемпелевания или другим способом, не ухудшающим качества, а также на титульный лист руководства по эксплуатации типографским способом.

Поверка

Поверка осуществляется по ГОСТ 8.259-2004 ГСИ "Счетчики электрические активной и реактивной энергии индукционные. Методы и средства поверки"

Межповерочный интервал - 8 лет.

Комплектность

В комплект поставки входят: счетчик с крышкой зажимной колодки, руководство по эксплуатации, упаковочная коробка.

Нормативные документы

ГОСТ 31818.11 - 2012 « Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»

ГОСТ 31819.11 - 2012 « Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 11. Электромеханические счетчики активной энергии классов точности 0,5; 1 и 2»

ТУ РБ 07514363.030-98 "Счетчики электрической энергии однофазные индукционные СО-И496. Технические условия".

Заключение

Счетчики электрической энергии однофазные индукционные СО-И496 требованиям, распространяющихся на них технических нормативных правовых актов, соответствуют.

Центр испытаний средств измерений РУП «Брестский центр стандартизации, метрологии и сертификации». 224001, г. Брест, ул. Кижеватова,10/1, тел. 281-309.

Аттестат аккредитации BY/112.02.1.0.0415 от 29.09.2003 г.
