Счетчики активной электрической энергии однофазные многофункциональные электронные ЭЭ8007

Назначение

Счетчики активной электрической энергии однофазные многофункциональные электронные ЭЭ8007 (в дальнейшем - счетчик) предназначены для учета потребления активной электрической энергии в однофазных двухпроводных цепях переменного тока напряжением 220 В на объектах предприятий промышленности, энергетики и сельского хозяйства, а также в бытовом секторе.

Счетчики могут применяться как автономно, так и в составе автоматизированной системы контроля и учета электроэнергии (АСКУЭ).

Описание

Счетчик представляет собой аналого-цифровое микропроцессорное устройство, измеряющее мощность, поступающую в нагрузку, преобразуя ее в частоту импульсов, сумма которых прямопропорциональна потребляемой энергии.

Счетчики могут выпускаться в нескольких исполнениях (с обозначением или без обозначения дополнительной буквой) и модификациях (обозначение цифрой после дроби). Исполнения и модификации счетчика отличаются максимальным током, рабочим диапазоном температур, наличием дополнительных устройств (таблицы 1.1, 1.1а).

В счетчиках ЭЭ8007, ЭЭ8007-А, ЭЭ8007-Т и ЭЭ8007-АТ в качестве датчика тока используется трансформатор тока, в счетчике ЭЭ8007-Ш - шунт.

В конструкции счетчика предусмотрены:

- клеммная колодка для подключения к питающей сети;

- испытательный выход (выход часов);

- выход порта интерфейса RS-485 (для соответствующих модисри^^^^р)

- выход устройства управления нагрузкой (для соответствующих модификаций, кроме ЭЭ8007-Ш);

- оптопорт (для соответствующих модификаций ЭЭ8007-Ш);

- порт IrDA (для соответствующих модификаций, кроме ЭЭ8007-Ш);

- датчик магнитного поля (для соответствующих модификаций ЭЭ8007-Ш);

- датчик вскрытия клеммной крышки;

- индикатор функционирования, сигнализирующий о потреблении электроэнергии;

- жидкокристаллический дисплей, предназначенный для просмотра данных, хранящихся в памяти счетчика;

- две кнопки управления, предназначенные для просмотра данных.

Счетчик имеет следующие функциональные возможности:

- учет потребленной электроэнергии по одному, двум, трем или четырем тарифам, в одной, двух, трех, четырех, пяти, шести, семи или восьми тарифных зонах в течение суток (тарифная зона - это промежуток времени суток, в течении которого действует один из тарифов), причем тарифные зоны могут быть независимо установлены для суббот, воскресений, выходных и рабочих дней, для каждого из двенадцати сезонов года, при этом могут быть учтены праздничные дни, «попадающие» на рабочие и рабочие дни, перенесенные на выходные;

- вывод на дисплей в циклическом режиме (кроме ЭЭ8007-Ш) основных данных (текущего времени, значений потребленной электроэнергии по тарифам, суммарной, значения мощности, усредненной за одну минуту, текущей даты), хранящихся в памяти счетчика, с возможностью изменять количество выводимых данных и времени вывода на дисплей; счетчик ЭЭ8007-Ш обеспечивает вывод на дисплей сообщений, разрешенных (с установленной длительностью вывода) при параметризации по интерфейсу связи с помощью ПО «Holley MeterWiew»;

- ввод-вывод заводского номера счетчика (кроме ЭЭ8007-Ш), который является сетевым адресом при работе счетчика в составе АСКУЭ, и после ввода которого прекращается беспарольный доступ к записи данных в счетчик; счетчик ЭЭ8007-Ш обеспечивает хранение заводского номера, который является сетевым адресом при передаче данных по интерфейсам;

- защита от несанкционированного изменения данных с помощью пароля, блокировка ввода пароля счетчика не менее чем на 24 ч и не более чем на 25 ч с момента блокировки ввода пароля при трёхкратном введении неверного пароля, возможность изменения настроек счётчика в течение 3 ч после ввода правильного пароля, либо до нового ввода пароля (старого или нового значения) (кроме ЭЭ8007-Ш); счетчик ЭЭ8007-Ш обеспечивает защиту с о^^ью паролей от несанкционированного доступа к информации с блокивгсзта^воз^ можности изменения данных на 24 ч при трехкратном вводе невернйго^вд^тр)

- вывод на дисплей номера и контрольной суммы версии программного обеспечения счетчика (кроме ЭЭ8007-Ш);

- автоматический переход с «летнего» времени на «зимнее» и обратно с возможностью отключения этого перехода. Автоматические переходы происходят в 02.00 последнего воскресенья марта (на один час вперед) и в 03.00 последнего воскресенья октября (на один час назад);

- хранение значений потребленной электроэнергии нарастающим итогом за последние 12 месяцев и предыдущий год по всем тарифам (кроме ЭЭ8007-Ш), для ЭЭ8007-Ш за 23 расчетных периода;

- отключение нагрузки (абонента) при превышении установленного лимита потребляемой мощности;

- измерение средней мощности (кроме ЭЭ8007-Ш), с интервалом усреднения 1 и 30 мин. Погрешность измерения мощности не превышает 5 %. Счетчик ЭЭ8007-Ш выводит на дисплей мгновенные значения напряжения, тока, мощности, частоты, коэффициента мощности, а также хранит и выводит на дисплей максимумы средней мощности (интервал усреднения 15, 30 или 60 мин устанавливается при параметризации) за текущий расчетный период.;

- автоматическая коррекция точности хода часов;

- ввод даты последней поверки счетчика (кроме ЭЭ8007-Ш);

- фиксация даты и времени (кроме ЭЭ8007-Ш), пяти последних подключений и отключений счетчика от сети; счетчик ЭЭ8007-Ш сохраняет в журнале событий дату и время начала и окончания не менее 10 последних отключений счетчика от сети;

- фиксация даты и времени десяти последних попыток ввода в счетчик данных, с помощью кнопок (кроме ЭЭ8007-Ш);

- фиксация даты и времени десяти последних попыток ввода в счетчик данных, через интерфейс (кроме ЭЭ8007-Ш);

- вывод на дисплей значения выданной энергии;

- режим проверок (кроме ЭЭ8007-Ш); счетчик ЭЭ8007-Ш - «тестовый режим».

- хранение дневного и интервального (кроме ЭЭ8007) профиля нагрузки;

- выбор варианта тарификации (кроме ЭЭ8007-Ш).

Таблица 1.1

I (Государственный реестр II I средств измерений I \\ \ Республики Беларусь /

V. \Для документов/ лист 3 из 9

Таблица 1.1а

Фотографии общего вида и места для нанесения клейм приве. сунках 1.1 и 1.2.                                                      [!

[Государственный pewipl средств измерений \            7

\для документов/

Описание типа средств измерений

к w h

2015-.

гост мм» и го 1?

220 V

50 Ш И. Мо А

СЧЕТЧИК АКТИВНОМ ЭЛЕКТРИЧЕСКОМ ЭНН’1 ИН , однофазный многофункциональный

ЭЛЕК ТРОННЫЙ 33800 7/ 3

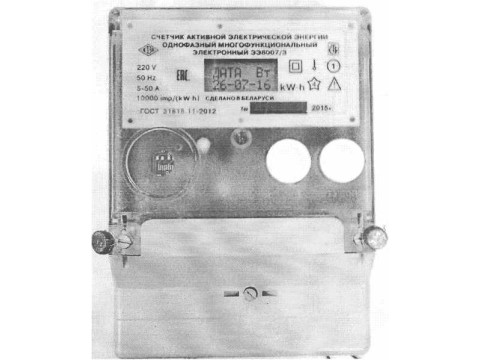

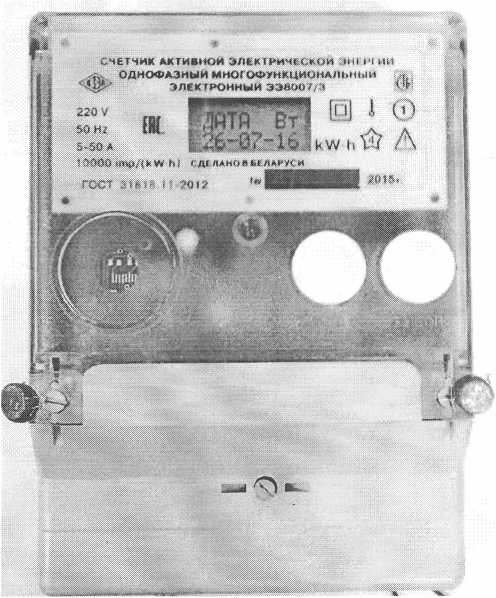

Рисунок 1.1 - Общий вид счетчика ЭЭ8007

220 V ■

5-80 A "

1000 wnp/(KWh) 1 ГОСТ 31818.11-2012

СЧЕТЧИК АКТИВНОЙ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЙ НОГОФУНКЦИОНАЛЬНЫЙ ЭЛЕКТРОННЫЙ ЭЭ8 0 07 - Ш / 3

СДЕЛАНО В БЕЛАРУСИ ;         № 2015102703

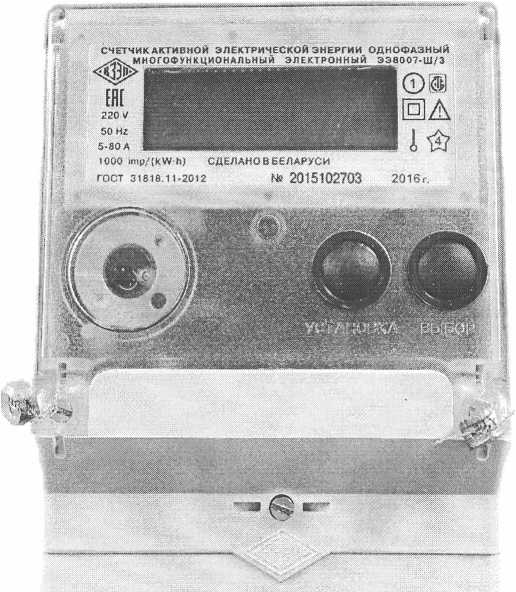

Рисунок 1.1а - Общий вид счетчика ЭЭ8007-Ш

[государственный речей I средств измерений \ Республики Беларусьу \Для документой/

1 Клеймо ОТК;

2 Клеймо поверителя

Рисунок 1.2 - Места нанесения клейм на счетчик ЭЭ8007

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Класс точности счетчика 1,0.

2 Предел допускаемой основной погрешности ± 1 %.

3 Номинальное напряжение 220 В.

4 Базовый ток 5 А;

5 Максимальный ток 80 А или 50 А (в зависимости от исполнения счетчика).

6 Номинальное значение частоты 50 Гц. Диапазон изменения частоты сети от 49 до 51 Гц.

7 Постоянная счетчика на испытательном выходе 10000 имп/кВт ч (кроме ЭЭ8007-Ш) и 1000 имп/кВт-ч для ЭЭ8007-Ш.

8 Порог чувствительности 0,004 I6 .

9 После приложения напряжения, равного 115 % номинального значения при отсутствии тока в цепи тока, на испытательный выход счетчика поступает не более одного импульса.

10 Время установления рабочего режима, не более 20 мин.

11 Счетчик сохраняет информацию (в том числе ход часов, текущее время и дату) в отключенном состоянии.

12 Среднесуточная погрешность хода часов счетчика:

- для исполнений 338007/N, 338007-A/N, 338007/N-T и 338007-A/N-T:

- в нормальных условиях (при введенной автоматической суточной коррекции хода часов): не более ±1 с;

- в рабочих условиях применения (при введенной автоматической суточной коррекции хода часов): не более ±6 с для счетчиков 338007/N и 338007-A/N и не более ±10 с для счетчиков 338007/N-T и 338007-A/N-T;

-для исполнения ЭЭ8007-Ш:

- в нормальных условиях применения: не более ± 0,5 с;

- рабочих условиях применения: не более ± 2 с.

13 Полная и активная мощность, потребляемые каждой цепью напряжения счетчика, при номинальных значениях напряжения и частоты и нормальной температуре, не более 6 ВА и 2 Вт соответственно.

Полная мощность, потребляемая каждой цепью тока счетчика, при базовом токе не превышает 0,4 В А.

14 Масса счетчика, не более 1 кг.

15 Габаритные размеры счетчика, не более 196x132x64 мм.

16 Счетчик предназначен для работы при температуре окружающего воздуха:

- 338007/N, 338007-A/N от минус 25 °C до плюс 55 °C и относительной влажности 90 % при температуре 30 °C;

- 338007/N-T, 338007-A/N-T, ЭЭ8007-Ш от минус 40 °C до п относительной влажности 90 % при температуре 30 °C.

Знак утверждения типа

Знак утверждения типа наносится на прибор фотохимическим способом, на эксплуатационную документацию - типографическим.

Комплектность

Комплект поставки приведен в таблице 2.

Таблица 2

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статистические счетчики активной энергии классов точности 1 и 2».

ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования».

ТУ BY 300125187.228-2009 «Счетчики активной электрической энергии однофазные многофункциональные электронные ЭЭ8007».

МП.ВТ. 199-2008 «Счетчики активной электрической энергии однофазные многофункциональные электронные ЭЭ8007», согласована РУП « Витебский ЦСМС».

Заключение

Счетчики активной электрической энергии однофазные многофункциональные электронные ЭЭ8007 соответствуют требованиям ТУ BY 300125187.228-2009, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 12.2.091-2012.

Межповерочный интервал - 8 лет.
