Счетчики электрической энергии трехфазные многофункциональные SM3

Назначение

Счетчики электрической энергии трехфазные многофункциональные SM3 (далее - счетчики) в зависимости от исполнения предназначены для измерения и учета активной и реактивной энергии в прямом и обратном направлениях в трехфазных четырехпроводных цепях переменного тока частотой 50 Гц и организации многотарифного учета активной энергии.

Счетчики предназначены также для преобразования, сохранения и передачи информации по встроенным интерфейсам как самостоятельно, так и в системах автоматического управления и сбора информации.

Область применения - учет электроэнергии на промышленных предприятиях и объектах энергетики, в том числе с информационным обменом данными по каналам связи в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ).

Описание

Принцип действия счетчиков основан на измерении аналого-цифровыми преобразователями мгновенных значений входных сигналов напряжения и тока по фазам с последующим вычислением микроконтроллером активной энергии, а также других параметров сети: среднеквадратических значений напряжений и токов, активной, реактивной и полной мощности, реактивной энергии суммарно и по фазам, коэффициента активной мощности по фазам, частоты сети.

Счетчики имеют в своем составе: датчики тока (шунты или трансформаторы тока), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое и электрическое испытательные выходные устройства для калибровки и поверки, ЖК-дисплей для просмотра измеряемой информации, датчики вскрытия клеммной крышки, корпуса, воздействия магнитом, радиополем, температуры внутри счетчика.

Государственный реестр I средств измерений / \ Республики Беларусь / \Для документов/

Также в состав счетчиков, в зависимости от исполнения, могут входить: один или несколько встроенных интерфейсов связи для съема показаний системами автоматизированного учета потребленной электроэнергии, оптический порт для локального съема показаний, реле управления нагрузкой.

Структура условного обозначения исполнений счетчиков приведена на рисунке 1 и в таблицах 1 и 2.

Артикул счетчика

Дополнительная информация

Наличие подсветки ЖКИ (L)

Наличие интегрированных интерфейсов связи, см.таблицу 2

Наличие реле управления нагрузкой (R)

Для двух направлений учета (D)

Класс точности по активной/реактивной энергии, см.таблицу 1

Базовый и максимальный ток, например: 5(100)А или номинальный и максимальный ток: 5 (10) А

Номинальное напряжение, В, значение 3x230/400 допускается не указывать

Порядковый номер разработки (2 цифры)

3 - трехфазный, с тремя датчиками тока

Рисунок 1 - Структура условного обозначения счётчиков

Таблица 1 - Расшифровка обозначений класса точности

Таблица 2 - Расшифровка обозначений интегрированных интерфейсов связи

Счетчики классов точности 0,5S и 0,5S/0,5 предназначены для подключения к сети через измерительные трансформаторы тока, счетчики классов точности 1 и 1/1 могут выпускаться в двух исполнениях: подключаемых к сети непосредственно или через измерительные трансформаторы тока.

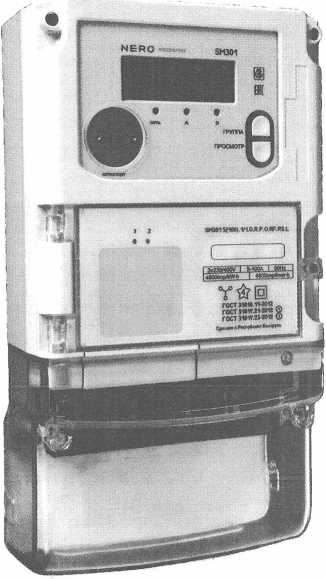

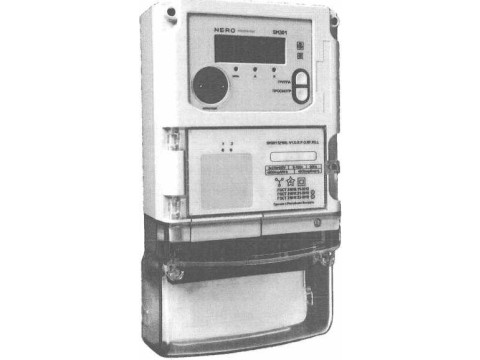

Фотография общего вида счетчиков приведена на рисунке 2.

Рисунок 2 - Общий вид счетчика

Схема с указанием мест пломбировки от несанкционированного доступа и места нанесения знака поверки (клейма-наклейки) на счетчики приведена в Приложении А.

Счетчики ведут учет потребления и отпуска активной электрической энергии суммарно и по действующим тарифам в соответствии с сезонными недельными расписаниями и суточными программами смены тарифных зон (тарифными программами).

Счетчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, а также выдачу на ЖК-дисплей и (или) по интерфейсам:

- количества только потребленной или потребленной и генерируемой активной электроэнергии нарастающим итогом суммарно и раздельно по тарифам;

- количества потребленной и генерируемой реактивной электроэнергии нарастающим итогом;

- архивов показаний учитываемых видов энергии, зафиксированных при смене суток, месяцев, лет (см. таблицу 3);

- текущего счета потребителя, остаточного количества оплаченной электроэнергии в киловатт-часах или в денежных единицах;

- остатка количества электроэнергии, потребленной в кредит и остатка социального лимита, в киловатт-часах или в денежных единицах;

- количества только потребленной или потребленной и отпущенной активной электроэнергии нарастающим итогом суммарно и раздельно по тарифам, количества потребленной и отпущенной реактивной электроэнергии нарастающим итогом, зафиксированных по команде по интерфейсу, а также архива этих показаний (не менее 19), зафиксированных по заданным событиям;

- активных мощностей, усредненных на заданном интервале усреднения (только потребление или потребление и отпуск) или накоплений энергии (потребления и отпуска) активной или активной и реактивной за заданные интервалы дискретизации;

- архивов максимальных значений активной потребленной мощности, усредненной на заданном интервале усреднения, зафиксированных за месяц (не менее 13), с датой и временем их достижения, суммарно и по фазам;

- среднеквадратических значений фазных напряжений;

- среднеквадратических значений тока в цепях тока;

- текущей активной мощности - суммарно и по фазам;

- текущей реактивной мощности - суммарно и по фазам;

- текущей полной мощности - суммарно и по фазам;

- коэффициента активной мощности по фазам;

- температуры внутри счетчика;

- частоты измерительной сети;

- глубины последнего провала напряжения;

- длительности последнего провала напряжения;

- величины последнего перенапряжения;

- длительности последнего перенапряжения;

- действующего тарифа;

- серийного номера;

- лимитов электроэнергии;

- лимитов мощности;

- лимитов напряжения.

- даты и времени;

- версии встроенного ПО;

- контрольной суммы встроенного ПО счетчика.

Реле управления нагрузкой может быть настроено на срабатывание по событиям, в зависимости от заданных настроек.

Счетчики обеспечивают фиксацию корректировок времени, перепрограммирования конфигурации счетчика, отклонений параметров сети, фактов вскрытий клеммной крышки и корпуса, воздействий магнитом, попыток обращения с неверным паролем, критического несоответствия времени, перегрева счетчика.

Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт и один из интерфейсов, в зависимости от исполнения счетчика.

Влияние встроенного программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик счетчиков. Идентификационные данные встроенного ПО приведены в таблице 4.

Для документов,

Таблица 4 - Идентификационные данные ПО

Обслуживание счетчиков производится с помощью специализированного программного обеспечения (ПО) «NERO SMtools».

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики счетчиков приведены в таблице 5.

Таблица 5 - Основные технические и метрологические характеристики

Продолжение таблицы 5

Примечание

* - пределы допускаемых погрешностей для класса точности 0,5 при измерении реактивной энергии представлены в таблицах 6-13.

Таблица б - Пределы допускаемой основной погрешности счётчиков класса точности 0,5 при измерении реактивной энергии при симметричной многофазной нагрузке____________________________________________________________________________

Таблица 7 - Пределы допускаемой основной погрешности счётчиков класса точности 0,5 при измерении реактивной энергии при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения_____________________

Разность между значениями погрешностей, определенными при однофазной нагрузке счётчика и при симметричной многофазной нагрузке при номинальном токе и коэффициенте мощности, равном 1, не более ±1,5 %.

Таблица 8 - Пределы дополнительной погрешности счетчиков класса точности 0,5 при измерении реактивной энергии, вызванной изменением напряжения____________

Таблица 9 - Пределы дополнительной погрешности счетчиков класса точности

0,5 при измерении реактивной энергии, вызванной изменением частоты

Таблица 10 - Пределы дополнительной погрешности счетчиков класса точности 0,5 при измерении реактивной энергии, вызванной кратковременными перегрузками током (20-!макс)______________________________________________________________

Таблица 4 - Предел изменения погрешности счетчиков класса точности 0,5 при измерении реактивной энергии, вызываемого самонагревом________________________

Таблица 5 - Пределы дополнительной погрешности счетчиков класса точности

0,5 при измерении реактивной энергии, вызываемой влияющими величинами

Таблица 6 - Пределы дополнительной погрешности счетчиков класса точности 0,5 при измерении реактивной энергии, вызванной изменением температуры окружающей среды__________________________ __________________

Знак утверждения типа

Знак утверждения типа наносится на табличку с маркировкой счетчиков методом шелкографии, и на титульный лист формуляра типографским способом.

Комплектность

Комплектность счетчиков указана в таблице 13.

Таблица 13 - Комплектность

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 808001034.008-2016 «Счётчики электрической энергии трехфазные многофункциональные SM3. Технические условия».

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии».

ГОСТ 31819.21-2012  «Аппаратура  для  измерения электрической  энергии

переменного тока. Частные требования. Часть 21. Статические счётчики активной

энергии классов точности 1 и 2».

ГОСТ 31819.22-2012  «Аппаратура  для  измерения электрической  энергии

переменного тока. Частные требования. Часть 22. Статические счётчики активной

энергии классов точности 0.2S и 0,5S».

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии».

МРБ МП.2615-2016 «Счётчики электрической энергии трехфазные многофункциональные SM3. Методика поверки».

Заключение

Счетчики электрической энергии трехфазные многофункциональные SM3 соответствуют требованиям ТУ BY 808001034.008-2016, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, требованиям ТР ТС 004/2011, ТР ТС 020/2011 (Регистрационный номер декларации о соответствии: ТС BY/112 11.01. ТР004 003 18239, декларация действительна по 20.08.2021).

Межповерочный интервал - не более 48 месяцев, для счетчиков, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
