Счетчики электрической энергии статические однофазные "Меркурий 203.2Т"

Назначение

Счетчики электрической энергии статические однофазные «Меркурий 203.2Т», непосредственного включения, с импульсным выходом, многотарифные, предназначены для учета электрически,; .. н.шои peat, i              -

тока напряжением 230 В, частотой 50 Гц.

Описание

Счетчики являются измерительными приборами, построенными по принципу цифреы ;; обработки входных анало >вых си ало . .                 т        ■ и всеми фуякштД ■■

дальними узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует алгоритмы в соответствии со специализированной программой, помешенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК.

МК !К>                . С

пряжения (резне             .  ) и датчж л т, •.          ж. тодит вычислен.ы . пенных

значений активной и реактивной мощности, среднеквадратических значений напряжения и тока. МК выполняет функции вычисления измеренной энергии, связи с энергонезависимой памятью, отображение информации на ЖКИ и формирование импульсов телеметрии.

Гетт.....■ . частоты производится посредством is: 'рения пери-' ж

напряжения.

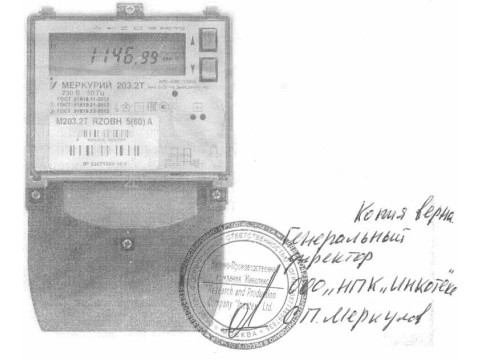

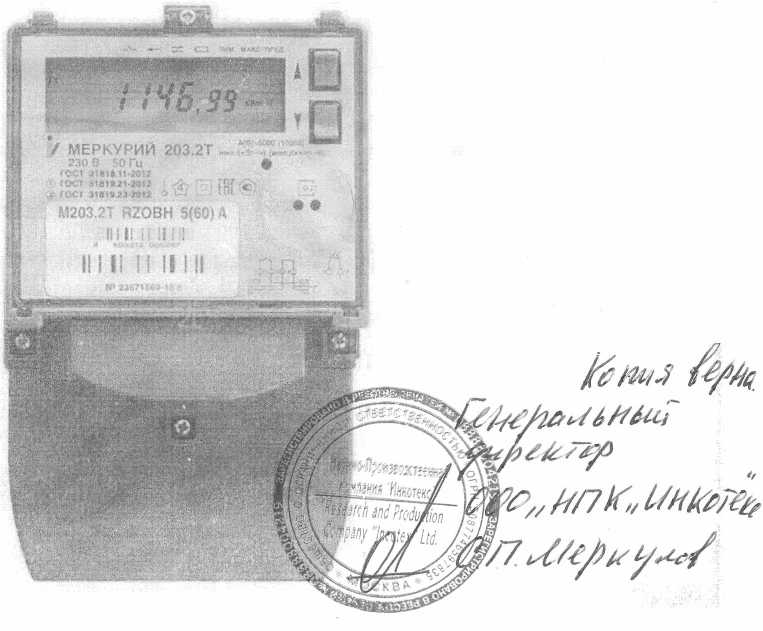

На рисунке 1 приведена фотография общего вида счетчиков «Меркурий 203.21».

ШНИ

/ МЕРКУРИЙ 203.2Т,.Ж :,Д гзов «Ни             •

ГОС! JtllllblM си-

М203.2-, Ж08Н 5(60) А

Eg.

W^PrcMioi

___________.__... __________

Рисунок 1 - Внешний вид счетчика с закрытой клеммной крышкой

Структура условного обозначения счётчиков:

«Меркурий 203.2Т R(F,C,L,G,S) Z К(О) В Н Fn», где

- Меркурий - торговая марка счётчика;

- 203 - серия счётчика;

- 2 - устройство для отображения электроэнергии - ЖКИ;

- Т - наличие внутреннего тарификатора;

- R(F,C,L,G) - интерфейсы:

• R - интерфейс RS-485;

• F - интерфейс RF;

• С - интерфейс CAN;

• L - PLC-модем;

• G - GSM-модем;

• S - модуль Smart card;

- Z - переключение тарифов внешним управляющим напряжением 230 В;

- К(О) - управление нагрузкой:

• К - выходом для отключения нагрузки;

• О - с помощью реле внутри счётчика;

- В - подсветка ЖКИ;

- Н - наличие двух датчиков тока против хищения электроэнергии;

- Fn - встроенный радиомодем (N - разновидность радиомодема).

Примечание - Отсутствие буквы в условном обозначении означает отсутствие соответствующей функции. Оптопорт присутствует во всех модификациях счётчика.

Сменные платы интерфейсов и батарею в счётчиках возможно менять, не нарушая знака поверки и заводских пломб.

Переключение тарифов в счётчиках в зависимости от модификации осуществляется:

- с помощью внутреннего тарификатора;

- по команде через интерфейс;

- внешним управляющим напряжением 230 В.

Счётчики имеют встроенный последовательный интерфейс связи, обеспечивающий обмен информацией с компьютером в соответствии с протоколом обмена. Кроме данных об учтённой электроэнергии в энергонезависимой памяти хранятся калибровочные коэффициенты, тарифное расписание, серийный номер, версия программного обеспечения счётчика и другая информация, необходимая для конфигурации счетчика.

Счётчики с индексом «L» в названии счётчика дополнительно имеют встроенный PLC-модем для связи по силовой низковольтной сети.

Счётчики имеют импульсный выход с гальванической развязкой для поверки счётчиков и для использования в ранее разработанных и эксплуатируемых автоматизированных системах технического и коммерческого учёта потребляемой электроэнергии.

Счетчики имеют жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых величин.

Счётчики обеспечивают вывод на индикатор следующих параметров и данных:

- номера текущего тарифа;

- значения потребляемой электроэнергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам в кВт-ч при измерении активной энергии и в квар-ч при измерении реактивной энергии;

- * текущего значения активной и реактивной мощности в нагрузке в кВт или квар;

- полной мощности;

- коэффициента мощности (cos (р);

- *напряжения в сети;

- * потребляемого тока;

- частоты сети;

- текущего времени;

- текущей даты - числа, месяца, года;

- времени переключения тарифных зон (тарифное расписание на текущий день);

- времени наработки счётчика с момента ввода в эксплуатацию;

- времени наработки батареи с момента ввода в эксплуатацию;

- количества оставшейся электроэнергии, оплаченной по карте Smart card по тарифам Tl, Т2, ТЗ, Т4 или сумме тарифов.

Примечание - * и их максимумов.

Конструктивно счётчики состоят из следующих узлов:

- корпуса (основания корпуса, крышки корпуса, клеммной крышки, крышки интерфейсной);

- клеммной колодки;

- печатного узла.

Печатный узел представляет собой плату с электронными компонентами, которая устанавливается в основании корпуса. Печатная плата подключается к клеммной колодке с помощью проводов.

Крышка корпуса крепится к основанию двумя винтами и имеет окно для считывав < показаний с ЖКИ и для наблюдения за светодиодным индикатором функционирования.

Клеммная колодка состоит из четырёх клемм для подключения электросети и нагрузки.

На печатном узле находятся:

- блок питания;

- оптрон импульсного выхода;

- микроконтроллер (МК);

- энергонезависимое запоминающее устройство;

- оптопорт;

- ЖКИ.

Класс защиты счётчиков от проникновения пыли и воды IP51 по ГОСТ 14254-96.

Корпус счётчиков изготовляется методом литья из ударопрочной пластмассы, изоияз контактов изготовляется из пластмассы с огнезащитными добавками.

Пломбирование счетчиков организацией, осуществляющей поверку, производится с нанесением знака поверки давлением на пломбу или на специальную мастику. Схема пломбирования счётчиков приведена на рисунке 2.

Оттиск клейма ОТК

Рисунок 2 - Схема пломбирования счётчика

Программное обеспечение

В счётчиках используется программное обеспечение «Меркурий 203.2Т». Структура программного обеспечения «Меркурий 203,2Т» приведена на рисунке 3.

Рисунок 3 - Структура программного обеспечения «Меркурий 203.2Т» Программное обеспечение состоит из следующих модулей: - модуль подсчета энергии, - модуль индикации, - модуль работы с внешней памятью, - тарификатора и таймера (часов), - модуль обслуживания оптопорта (программный UART).

Модуль подсчета энергии осуществляет измерение тока, напряжения и мощности, которые в последующем используются для вычисления энергии.

Модуль индикации обеспечивает вывод на ЖКИ необходимую информацию в соотве тствии с заданным алгоритмом.

Модуль работы с внешней памятью обеспечивает чтение и запись данных во внешнюю энергонезависимую память. В качестве данных могут быть как измеренные метрологические параметры с учетом заданного тарифного расписания, так и других параметры, которые позволяют функционировать счетчику в соответствии с его алгоритмом.

Модуль часов предназначен для ведения календаря реального времени.

Тарификатор, по заданному тарифному расписанию, осуществляет управление процессом записи измеренной энергии в соответствующие регистры внешней памяти.

Модуль обслуживания оптопорта выполняет функцию программного UART. Большинство модулей взаимосвязаны.

Идентификационные данные программного обеспечения приведены в таблице 1. ______Таблица 1- Идентификационные данные программного обеспечения_______

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.

Для работы со счётчиками используется тестовое программное обеспечение «Конфигуратор счётчиков Меркурий».

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Технические характеристики

Основные метрологические и технические характеристики счётчиков приведены в таблице 2.

Таблица 2 - Основные метрологические и технические характеристики счётчиков

Знак утверждения типа

наносится на панель счётчика методом офсетной печати или фото способом. В эксплуатацйбв-ной документации на титульных листах знак утверждения типа наносится типографским способом.

Комплектность

Комплект поставки средства измерений приведён в таблице 3

Таблица 3 - Комплект поставки

* Поставляется по отдельному заказу организациям, производящим поверку и эксплуатацию счётчиков.

Поверка

осуществляется по документу «Счётчики электрической энергии статические однофазные «Меркурий 203.2Т». Руководство по эксплуатации. Приложение Г. Методика поверки. АВЛГ.411152.028-01 РЭ1», с изменением №1, утвержденному руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» 27 июня 2016 г.

Перечень эталонов, применяемых при поверке:

Установка для поверки счётчиков электрической энергии автоматизированная УАПС-1М: номинальное напряжение 3x57,7 или 3x230 В;

диапазон токов (0,01 -100) А;

погрешность измерения активной энергии ±0,15 %;

погрешность измерения тока и напряжения ±0,3 %.

Частотомер электронно-счетный 43-64:

погрешность измерения 2-10-9.

Сведения о методах измерений

Сведения о методах измерений приведены в документе «Счётчик электрической энергии статический однофазный «Меркурий 203.2Т». Руководство по эксплуатации. АВЛГ.411152.028-01 РЭ».

Нормативные документы

1. ГОСТ 31818.11-2012. Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

2. ГОСТ 31819.21-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точнос ти 1 и 2.

3. ГОСТ 31819.23-2005. Аппаратура для измерения электрической энергии переменного го: Частные требования. Часть 23. Статические счетчики реактивной энергии.

4. ГОСТ 8.551-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц.

5. АВЛГ.411152.028-01 ТУ Счётчики электрической энергии статические однофазные «Меркурий 203.2Т». Технические условия.
