Счетчики электрической энергии электронные АИСТ
| Номер в ГРСИ РФ: | РБ 03 13 5935 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "АйСиБиКом", г. Москва |
|
Описание типа РБ 03 13 5935 16 [2016-05-23]
rb-03-13-5935-16_2016-05-23.pdf
|
Скачать |
Счетчики электрической энергии электронные АИСТ (далее - счетчики) предназначены для измерений активной электрической энергии и мощности, частоты, напряжения и силы тока в однофазных (модификация АИСТ А100) цепях переменного тока и организации многотарифного учета электроэнергии, а также для измерений активной и реактивной электрической энергии, активной и реактивной мощности, частоты, напряжения и силы тока в трехфазных цепях (модификации АИСТ АЗ 00) переменного тока и организации многотарифного учета электроэнергии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5935 16 |
| Наименование | Счетчики электрической энергии электронные АИСТ |
| Год регистрации | 2016 |
| Номер сертификата | 10275 |
| Дата регистрации | 2016-02-25 |
| Срок действия | 2020-05-06 |
| Получатель сертификата | ООО "АйСиБиКом", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "АйСиБиКом"
Адрес: Локомотивный проезд, д. 21, стр.5, г. Москва, 127238
Контакты: (495) 249-04-50
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по МП 60513-15. |
Поверители
Скачать
|
Описание типа РБ 03 13 5935 16 [2016-05-23]
rb-03-13-5935-16_2016-05-23.pdf
|
Скачать |
Описание типа
Назначение
Счетчики электрической энергии электронные АИСТ (далее - счетчики) предназначены для измерений активной электрической энергии и мощности, частоты, напряжения и силы тока в однофазных (модификация АИСТ А100) цепях переменного тока и организации многотарифного учета электроэнергии, а также для измерений активной и реактивной электрической энергии, активной и реактивной мощности, частоты, напряжения и силы тока в трехфазных цепях (модификации АИСТ АЗ 00) переменного тока и организации многотарифного учета электроэнергии.
Описание
Принцип действия счетчиков основан на вычислении действующих значений тока и напряжения, активной или активной и реактивной энергии, мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов тока и напряжения. Счетчики также обеспечивают отсчет времени, календарной даты и вывод данных на жидкокристаллический индикатор (ЖКИ).
Счетчики имеют в своем составе датчики тока и напряжения, специальный измерительный преобразователь, микроконтроллер, энергонезависимую и flash-память, источник питания, жидкокристаллический индикатор для просмотра информации, генератор часов, кнопки управления, световые индикаторы, интерфейс RS-485, ИК-порт, оснащены отключающим реле. В счетчик может быть дополнительно установлен блок ввода-передачи данных: PLC-модем, GSM-модем, RF-модем. - ■
Конструктивно счетчик выполнен в современном удобном и безопасном пластмассовом корпусе. Конструкция счетчика соответствует требованиям ГОСТ 31818.11-2012. Основные клеммы счетчика, предназначенные для подключения к электрической сети, выполнены из электротехнического сплава с высокой проводимостью. Дополнительные контакты клеммной колодки предназначены для импульсных выходов и цифровых интерфейсов. На передней панели счетчика расположена кнопка управления режимами индикации дисплея.
Токи и напряжения измеряемой сети через соответствующие зажимы и входные элементы поступают на соответствующие входы измерительного преобразователя, который выполняет преобразование аналоговых сигналов напряжения и тока в цифровые значения этих величин.
Центральный процессор принимает результаты измерений и размещает их в энергонезависимой памяти, поддерживает связь через интерфейс RS-485, ИК-порт и дополнительный блок ввода-передачи данных (РЬС-модем/ОЗМ-модем/КР-модем, в зависимости от модификации счетчика), выводит информацию на дисплей.
Измеренные данные, параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут отображаться на жидкокристаллическом индикаторе счетчика.
С помощью программного обеспечения «Конфигуратор счетчика АИСТ» возможно осуществление настройки параметров счетчика, а также считывание данных, при этом связь компьютера со счетчиком может осуществляться как через оптический, так и цифровой порт. Для осуществления мер безопасности и надежности перед настройкой параметров счетчика необходимо пройти процедуру идентификации.
Типы исполнения счетчиков — однофазный электронный счетчик активной энергии
чИ в паспорте
в кон-
ной и реактивной энергии
«АИСТА100» и трехфазный электронный с «АИСТ АЗ 00» имеют условное обозначение нал
кретной модификации в виде буквенно-цифровой комбинации, определяемой при заказе счетчика.
Структура условного обозначения счетчиков АИСТ представлена на рисунке 1.
АИСТ АХОО - XX - X - X
’— Тип крепления: R - DIN-рейка S - на стену
Тип блока ввода-передачи данных
О - без дополнительного блока
1 - RF-модем
2 - PLC-модем
3 - GSM-модем
Подразделения по току и напряжению
(Приведены в таблице 1 для трехфазного счетчика)
Тип счетчика:
1 - однофазный
3 - трехфазный
Рисунок 1. Структура условного обозначения счетчика
В счетчик может быть дополнительно установлен один блок ввода-передачи данных: PLC-модем, GSM-модем, RF-модем.
Счетчики также разделяются по току и напряжению. Подразделение по току и напряжению для трехфазных счетчиков указано в таблице 1.
Для однофазных счетчиков по току и напряжению возможна только одна модификация, имеющая только один класс точности, указанная в таблице 2.
Таблица 1
|
Обозначение модификации и току и напряжению |
Номинальное напряжение, В |
Номин. (макс.) гок, А |
Класс точности активной энергии |
Класс точности реактивной энергии |
|
01 |
3x57,7/100 |
5(10) |
0,5S |
1 |
|
02 |
3x230/400 |
5(60) |
1 |
2 |
|
03 |
3x230/400 |
10(100) |
1 |
2 |
|
04 |
3x230/400 |
5(7,5) |
0,5S |
1 |
Пример записи трехфазного счетчика - трехфазный счетчик активной и реактивной энергии (АИСТ АЗОО) с номинальным напряжением 3*230/400, с номинальным 5 А и максимальным 60 А током (02), с блоком ввода и передачи данных PLC-модем (2), с креплением на стену (S):
«Счетчик активной и реактивной электрической энергии трехфазный АИСТ A300-02-2-S». Таблица 2
|
Номинальное напряжение, В |
Номин. (макс.) ток, А |
Класс точности активной энергии |
|
230 |
5(60) |
1 |
Пример записи однофазного счетчика - одно;
.. активной энергии
АИСТ А100 с блоком ввода и передачи данных PLC-моде^^Г, с креплениШна стену (S): «Счетчик активной электрической энергии однс^’^цый AI^CT AlOd-^-S». , ■ .ft-
Счетчики выпускаются трансформаторного и непосредственного подключения к измеряемым цепям.
Счетчики могут использоваться как автономно, так и в автоматизированных информационных измерительных системах коммерческого учета электрической энергии (АИИС КУЭ) для передачи измерительных или вычислительных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
Фотография общего вида однофазного электронного счетчика активной электрической энергии «АИСТ Ai 00» представлена на рисунке 2.

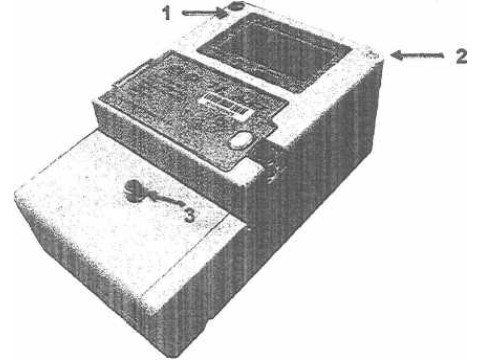

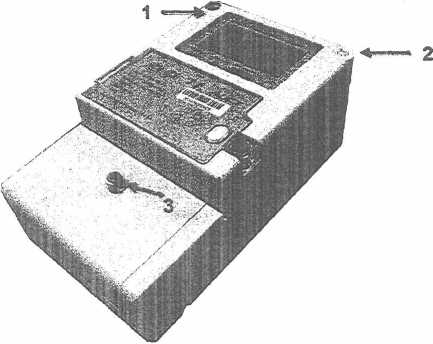

Рисунок 2. Фотография общего вида электронного счетчика активной электрической энергии АИСТ А100, где
1 - пломба ОТК завода-изготовителя; ' ’
2 - пломба поверяющей организации;
3 - пломба энергоснабжающей организации.
Фотография общего вада трехфазного электронного счетчика активной и реактивной электрической энергии «АИСТ АЗ 00» представлена на рисунке 3.

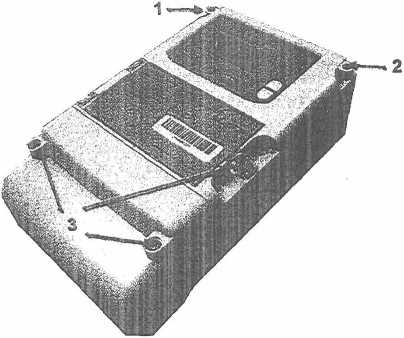

Рисунок 3. Фотография общего вида электронного счетчика активной электрической энергии АИСТ АЗОО, где
1 - пломба ОТК завода-изготовителя;
2 - пломба поверяющей организ
3 — пломба энергоснабжающей
Фотографии общего вида счетчиков «АИСТ АЗ 00» и «АИСТ 100» с вариантами крепления на DIN-рейку представлены на рисунках 4, 5.

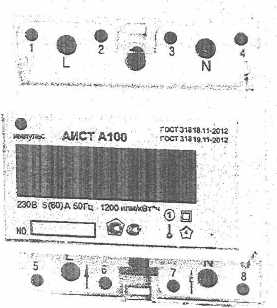

Рисунок 4. Вид электронного счетчика активной электрической энергии АИСТ А100 с креплением на DIN-рейку

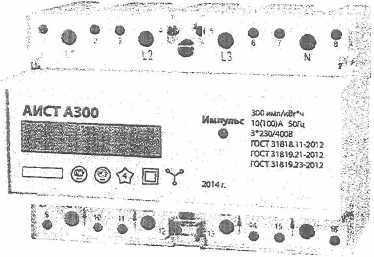

Рисунок 5. Вид электронного счетчика активной электрической энергии АИСТ АЗОО с креплением на DIN-рейку
Программное обеспечение
Счётчики имеют встроенное программное обеспечение.
Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 3.
Таблица 3
|
Идентификационные данные (при-знаки) |
Значение | |
|
АИСТ А100 |
АИСТ АЗОО | |
|
Идентификационное наименование ПО |
14D1_ELS_AIST_A100_20 14 V1.0.12.HEX |
14Dl_ELS_AIST_A300_2014_ V1.0.12.HEX |
|
Номер версии (идентификационный номер ПО) |
Версия 1.0 |
Версия 1.0 |
|
Цифровой идентификатор ПО |
89В8Н |
ED13 |
|
Другие идентификационные данные (если имеются) |
CRC16 |
CRC16 |
Технические характеристики
Метрологические и технические характеристики счетчиков АИСТ приведены в таблице 4.
Таблица 4___________________________________________________________________________
|
Наименование характеристики |
Значение |
|
Классы точности: • по активной электрической энергии • ■ по реактивной электрической энергии |
0,5S или 1 1 или 2 |
|
Базовый, Ig, (максимальный) ток для непосредственного включения, А |
5 (60); 10(100) |
|
Номинальный, 1н, (максимальный) ток для трансформаторного включения, А |
5 (10); 5 (7,5) |
|
Номинальные значения напряжения (UH0M), В ■ однофазного АИСТ А100 ■ трехфазного АИСТ АЗОО |
230 3x57,7/100; 3x230/400 |
|
Стартовый ток (порог чувствительности): ■ класс точности 0,5 S ■ класс точности 1 ■ класс точности 2 |
0,0011б 0,004-1б 0,005Тб |
|
Установленный рабочий диапазон напряжения, В |
от 0,9 до 1,1-Uhom |
|
Расширенный диапазон напряжения, В |
0,8 ДО 1,15 Uhom |
|
Потребляемая мощность, В-А, не более: ■ по цепи напряжения ■ по цепи тока |
5 0,2 - . |
|
Номинальная значение частоты электрической сети, Гц |
50 |
|
Максимальное количество тарифов |
4 |
|
Минимальная длительность тарифа, мин |
15 ! |
|
Скорость обмена по интерфейсу RS-485, бит/с |
1200-9600 |
|
Точность хода встроенных часов при включенном счетчике и при нормальной температуре, лучше, с/сут. |
±0,5 |
|
Жидкокристаллический индикатор (ЖКИ): ■ число индицируемых разрядов * цена единицы младшего разряда при отображении энергии, кВт-ч (кВар-ч) |
8 0,01 |
|
Постоянная счетчика, импУ(кВт-ч); импУ(кВар-ч): ■ для Uhom 57,7 В, 1ном 5 А ■ для Uhom 230 В, 1ном 5 А ■ для Uhom 230 В, 1ном Ю А ■ для Uhom 230 В, 1ном 5 А |
10000;10000 [ 1200;1200 ? 300;300 ! 2000;2000 |
|
Средняя наработка на отказ, ч |
не менее 160 000 |
|
Срок службы источника питания часов счетчика, лет |
не менее 10 |
|
Дополнительные блоки ввода передачи данных |
RF-модем, PLC-модем, GSM-модем i |
|
Диапазон температур, °C |
от - 40 до +55 ! |
|
При температуре от - 20 до - 40 °C допускается частичная потеря работоспособности ЖКИ | |
|
Габаритные размеры (высотахщиринахглубина), мм: ■ однофазного АИСТ А100 ....._■ трехфазного АИСТ А300 Л |
■ - 190x113x75 •7 292x174x88 |
|
Масса счетчиков, кг /У |
4 . -не более 2,8 |
|
-------yr Uz-'V Помехоэмиссия соответствует ГОСТ Р 30805.22-2013 для обору^рв&шы класса ДУ _>■: | |
Счетчики устойчивы к воздействию электростатических разрядов в соответствии с ГОСТ 30804.4.2-2013. Степень жесткости - 4 с критерием качества функционирования А при подаче испытательного напряжения методом контактного разряда и методом воздушного разряда.
Счетчики устойчивы к радиочастотному электромагнитному полю в соответствии с ГОСТ 30804.4.3-2013. Степень жесткости - 3 с критерием качества функционирования В при подаче радиочастотного электромагнитного поля в полосе частот от 80 до 2000 МГц и напряженности 10 В/м. Степень жесткости - 4 с критерием качества функционирования А при подаче радиочастотного электромагнитного поля в полосе частот от 80 до 2000 МГц и напряженности 30 В/м.
Счетчики устойчивы к наносекундным импульсным помехам (1/50 мкс) в цепях напряжения, тока в соответствии с ГОСТ 30804.4.4-2013, степень жесткости - 4 с критерием качества функционирования В.
Счетчики устойчивы к микросекундным импульсным помехам в цепях напряжения, тока в соответствии с ГОСТ Р 51317.4.5-99, степень жесткости - 4 с критерием качества функционирования В.
Счетчики устойчивы к кондуктивным помехам, наведенным радиочастотными электромагнитными полями в цепях напряжения, тока по ГОСТ Р 51317.4.6-99, степень жесткости -4 с критерием качества функционирования А.
Знак утверждения типа
Знак утверждения типа наносят на шильдик счетчиков и в центр титульного листа паспорта типографским способом.
Комплектность
Комплект поставки представлен в таблице 5.
Таблица 5
|
Наименование |
Кол-во, ШТ. j |
|
1. Счетчик электрической энергии электронный «АИСТ» (одно из исполнений) |
1 i |
|
2. Руководство по эксплуатации |
1 |
|
3. Паспорт |
1 |
|
4. Упаковка |
1 |
|
5. ПО «Конфигуратор счетчика АИСТ» |
1 |
|
6. Методика поверки |
1 |
Поверка
осуществляется по документу МП 60513-15 «Счетчики электрической энергии электронные АИСТ. Методика поверки» утверждённому ГЦИ СИ ФБУ «Пензенский ЦСМ» 28 ноября 2014 г.
Перечень основных рекомендуемых средств поверки:
- установка для поверки счетчиков электрической энергии ЦУ6804М (№ 18289-03 в Госреестре СИ). Диапазон выходных напряжений от 20 до 288 В. Диапазон выходных токов от 0,001 до 10 А. Класс точности 0,05.
- частотомер электронно-счётный 43-63 (№ 9084-83 в Госреестре СИ). Диапазон измерений от 0,1 мкс до 104 с, погрешность не более ± 1,5-10'7.
Сведения о методиках (методах) измерений *
Методика измерений приведена в разделе 6 рууёз^дой’по эксплуатации на счетчи’
Нормативные документы
1. ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2. ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
3. ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».
4. ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S».
5. ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».
6. Технические условия ТУ 4228-98972723-001-2014 и ТУ 4228-98972723-002-2014.
Рекомендации к применению
Осуществление торговли.
