Счетчики активной электрической энергии трехфазные многофункциональные электронные ЭЭ8005

Назначение

Счетчики активной электрической энергии трехфазные многофункциональные электронные ЭЭ8005 (в дальнейшем - счетчики) предназначены для измерения активной электрической энергии в трехфазных четырехпроводных цепях переменного тока, непосредственно или через трансформаторы тока, автономно или в составе информационных систем.

Счетчики применяются на объектах предприятий промышленности, энергетики и сельского хозяйства, а также в бытовом секторе.

Описание

Счетчики представляют собой аналого-цифровое микропроцессорное устройство, измеряющее мощность, поступающую в нагрузку, преобразуя ее в частоту импульсов, сумма которых прямопропорциональна потребляемой энергии.

Счетчики могут выпускаться в нескольких исполнениях (с обозначением или без обозначения дополнительной буквой) и модификациях (обозначение цифрой после дроби). Исполнения и модификации счетчика отличаются максимальными, базовыми токами, рабочим диапазоном температур, габаритными размерами, наличием дополнительных устройств (таблицы 1.1, 1.1а).

Счетчики выполнены в корпусе, предназначенном для установки на щитке на вертикальной стене (панели).

В счетчиках ЭЭ8005, ЭЭ8005-К в качестве датчиков тока используются трансформаторы тока, в счетчике ЭЭ8005-Ш используются шунты (в счетчиках прямого включения).

Счетчики изготавливаются для применения в двух диапазонах температур: основном (без дополнительного обозначения) и расширенном (с обозначением буквой «Т»).

Счетчики изготавливаются в двух корпусных исполнениях: с габаритными размерами 296x193x90 мм - без дополнительного обозначения, с габаритными размерами 215x177x63 мм - с дополнительным обозначением буквой «К» или «Ш».

В конструкции счетчика предусмотрены:

- клеммная колодка для подключения к питающей сети;

- испытательный выход (выход часов);

- выход порта интерфейса RS-485 (для соответствующих модификаций);

- выход устройства управления нагрузкой (для соответствующих модификаций, кроме ЭЭ8005-Ш);

- оптопорт (для соответствующих модификаций ЭЭ8005-Ш);

- датчик магнитного поля (для соответствующих модификаций ЭЭ8005-Ш);

- датчики вскрытия крышки клеммной колодки и крышки корпуса (для соответствующих модификаций ЭЭ8005-Ш).

- две кнопки управления, предназначенные для просмотра данных.

Счетчик имеет следующие функциональные возможности:

- учет потребленной электроэнергии по одному, двум, трём или четырём тарифам, в одной, двух, трех, четырех, пяти, шести, семи или восьми тарифных зонах в течении суток (тарифная зона - это промежуток времени суток, в течении которого действует один из тарифов), причем тарифные зоны могут быть независимо установлены для суббот, воскресений и рабочих дней, для каждого из двенадцати сезонов года, при этом могут быть учтены праздничные дни, «попадающие» на рабочие и рабочие дни, перенесенные на выходные;

- вывод на дисплей (кромеЭЭ8005-Ш) в циклическом режиме основных данных (текущего времени, значений потребленной электроэнергии по тарифам и суммарной, значения мощности, усредненной за одну минуту, текущей даты), хранящихся в памяти счетчика, с возможностью изменять количество выводимых данных и время вывода на дисплей; счетчик ЭЭ8005-Ш обеспечивает вывод на дисплей сообщений, разрешенных (с установленной длительностью вывода) при параметризации по интерфейсу связи с помощью ПО «Holley MeterWiew»;

- автоматический переход с «летнего» времени на «зимнее» и обратно с возможностью отключения этого перехода;

- автоматическая коррекция точности хода часов (кромеЭЭвООбуД^ Лг Х-4

Описание типа средств измерений

- хранение значений потребленной электроэнергии нарастающим итогом по всем тарифам и суммарно за последние 12 месяцев и предыдущий год (кроме ЭЭ8005-Ш), для ЭЭ8005-Ш за 23 расчетных периода;

- измерение (кромеЭЭ8005-Ш) средней мощности с интервалом усреднения 1 и 30 мин и хранение максимума тридцатиминутной мощности за текущий день, текущий месяц, предыдущий месяц, а также профиля тридцатиминутной мощности глубиной 85 сут; счетчик ЭЭ8005-Ш выводит на дисплей мгновенные значения фазных напряжений, токов, мощностей, коэффициентов мощности, суммарных (по трем фазам) значений мощности, коэффициента мощности и частоты, а также хранит и выводит на дисплей максимумы средней мощности (интервал усреднения 15, 30 или 60 мин устанавливается при параметризации) за текущий расчетный период;

- фиксация даты и времени (кромеЭЭ8005-Ш) пяти последних подключений и отключений счетчика от сети; счетчик ЭЭ8005-Ш сохраняет в журнале событий дату и время начала и окончания не менее 10 последних отключений счетчика от сети;

- защита (кромеЭЭ8005-Ш) от несанкционированного изменения данных с помощью пароля, блокировка изменения настроек счётчика на время не менее 24 ч и не более 25 ч с момента блокировки ввода пароля при трёхкратном введении неверного пароля, возможность изменения настроек счётчика в течение 3 ч после ввода правильного пароля, либо до нового ввода пароля (старого или нового значения); счетчик ЭЭ8005-Ш обеспечивает защиту с помощью паролей от несанкционированного доступа к информации с блокировкой возможности изменения данных на 24 ч при трехкратном вводе неверного пароля;

- отключение нагрузки в счетчиках соответствующих модификаций с помощью устройства управления нагрузкой либо по превышению установленного лимита потребляемой мощности независимо от времени суток, либо по превышению установленного лимита потребляемой мощности во время действия выбранного тарифа;

- вывод на дисплей (кромеЭЭ8005-Ш) номера и контрольной суммы версии программного обеспечения счетчика;

- ввод-вывод даты последней поверки счетчика (кромеЭЭ8005-Ш);

- фиксация даты и времени (кромеЭЭ8005-Ш) десяти последних попыток ввода в счетчик данных, с помощью кнопок и через интерфейс; счетчик ЭЭ8005-Ш сохраняет в журнале событий время и дату начала и окончания следующих событий (не менее 10 последних):

1) превышение установленного лимита мощности;

2) изменение последовательности фаз;

3) открытие клеммной крышки и корпуса счетчика;

4) изменение текущего времени и перепрограммирования счетчйка(^э инА терфейсам связи;                                                 ((            ))

лист 3 из 10                      \\          U

_________________________________________—

Описание типа средств измерений

5) появление внутренних ошибок (результат самодиагностики);

6) изменение направления энергии;

7) воздействие магнитным полем.

- вывод на дисплей значения выданной энергии;

- ввод коэффициента трансформации (кроме ЭЭ8005-Ш) измерительных трансформаторов с максимальным значением 250 для счетчиков трансформаторного включения (счетчик учитывает коэффициент трансформации при выводе на дисплей значений энергии и мощности);

- ввод-вывод заводского номера счетчика (кроме ЭЭ8005-Ш), который является сетевым адресом при работе счетчика в составе АСКУЭ, и после ввода которого прекращается беспарольный доступ к записи данных в счетчик; счетчик ЭЭ8005-Ш обеспечивает хранение заводского номера, который является сетевым адресом при передаче данных по интерфейсам связи.

- режим проверок; (кроме ЭЭ8005-Ш), для счетчика ЭЭ8005-Ш - «тестовый режим».

- выбор варианта тарификации (кроме ЭЭ8005-Ш);

- счетчик ЭЭ8005-Ш обеспечивает хранение дневного и интервального (выбирается из ряда 15, 30, 60 мин при параметризации) профиля нагрузки.

Таблица 1.1

Описание типа средств измерений Таблица 1.1а

Фотографии общего вида и места для нанесения клейм приведены на рисунках 1.1 и 1.2.

лист 5 из 10

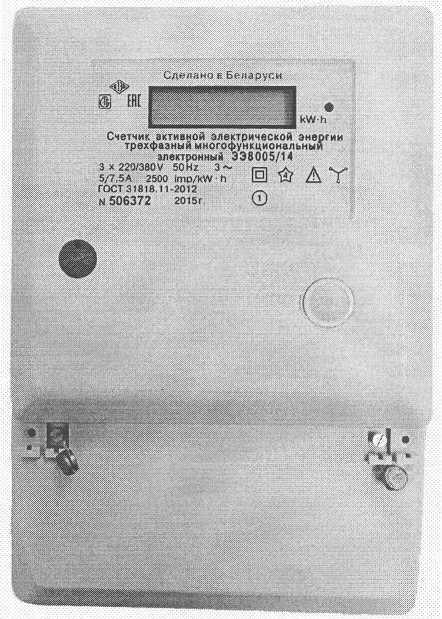

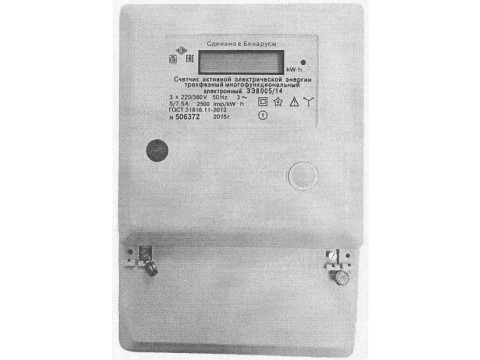

Рисунок 1.1а - Общий вид счетчика ЭЭ8005

2015!

ж»

Счетчик активной электрической зне| трехфазный многофункциональны!

электронный ЭЭ8 005/12-К Зх 220/380 V 50 Hz 3 ~ грп yv 5/7.5 А 2500 imp/(kW h) LUI W i ГОСТ 31818.11-2012

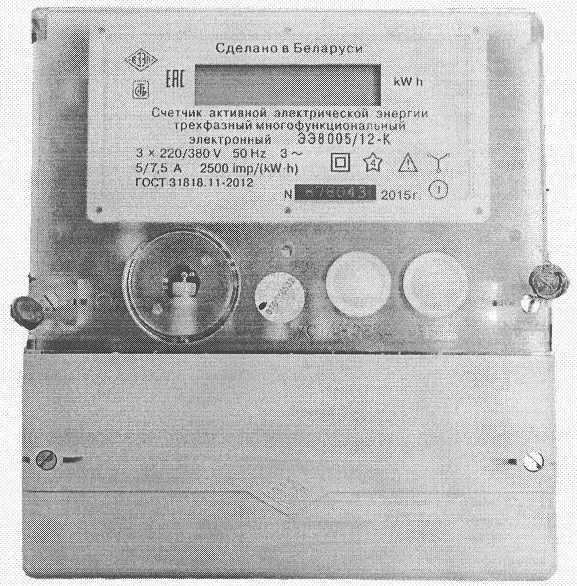

Рисунок 1.16 - Общий вид счетчика ЭЭ8005-К

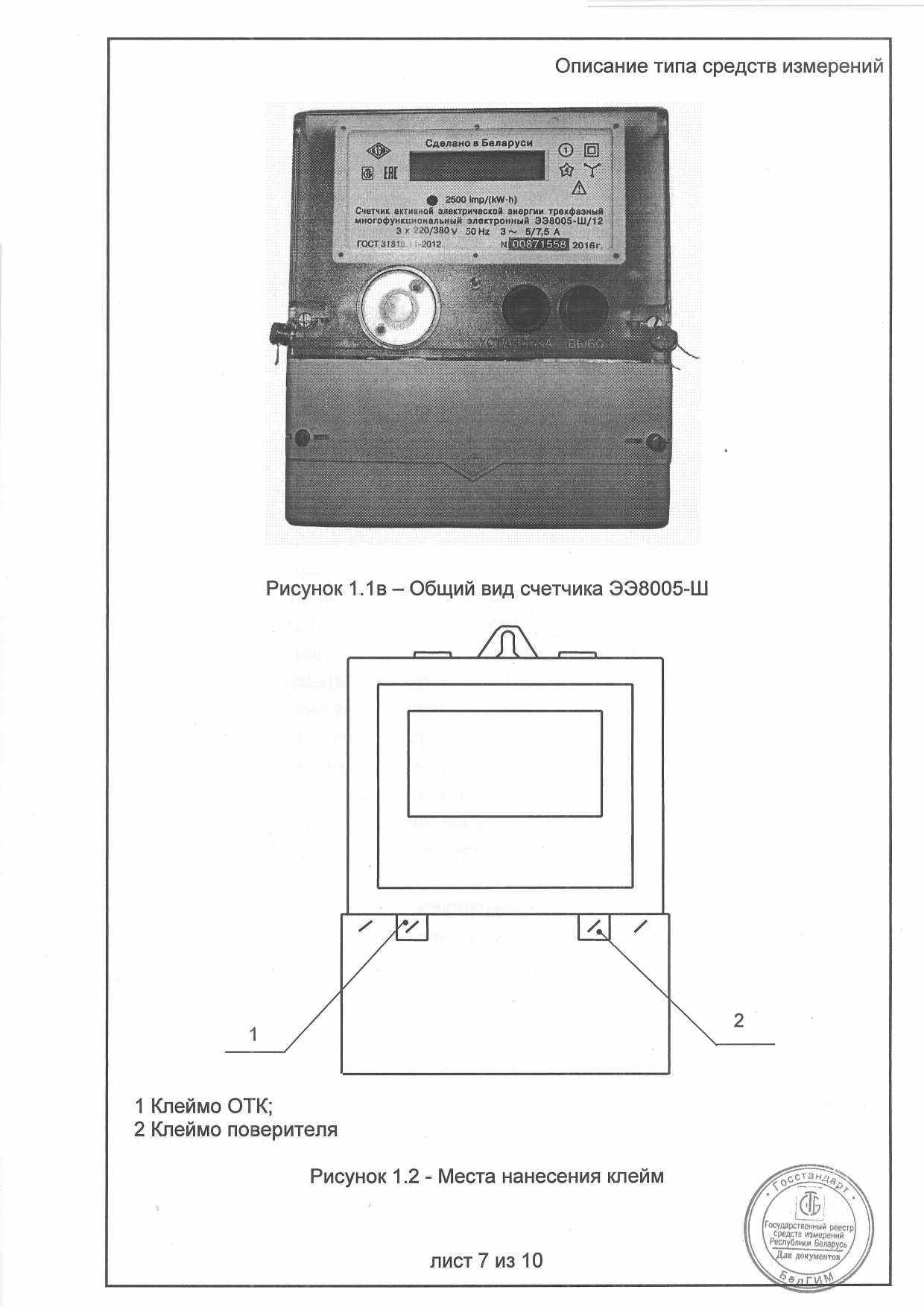

Описание типа средств измерений

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Класс точности счетчика 1,0.

2 Предел допускаемой основной погрешности ± 1 %.

3 Номинальное фазное напряжение сети 3x220 В. Установленный рабочий диапазон напряжения для каждой фазы - от 198 до 242 В, предельный рабочий диапазон напряжения - от 176 до 253 В.

4 Номинальное значение частоты 50 Гц. Диапазон изменения частоты сети от 49 до 51 Гц.

5 Постоянная счетчика на испытательном выходе:

- 1000 имп/кВтч для счетчиков непосредственного включения с базовым током 10 А;

- 500 имп/кВт-ч для счетчиков непосредственного включения с базовым током 20 А;

- 2500 имп/кВтч для счетчиков трансформаторного включения с номинальным током 5 А.

6 Счетчик должен регистрировать электроэнергию при подаваемом на него токе 0,004 I6 по каждой фазе при симметричной нагрузке и коэффициенте мощности равном 1 для счетчиков непосредственного включения и 0,002 1ном для счетчиков трансформаторного включения. На испытательном выходе должно сформироваться не менее 1 импульса.

7 Время установления рабочего режима, не более 20 мин.

8 Счетчик сохраняет информацию (в том числе ход часов, текущее время и дату) в отключенном состоянии.

9 Абсолютная погрешность хода часов в течение суток не более ± 1 с в нормальных условиях применения и не более ± 6 с (± 10 с для ЭЭ8005-Т, ЭЭ8005-КТ) в рабочих условиях применения при введенном значении суточной коррекции часов.

Для счетчика ЭЭ8005-Ш абсолютная погрешность хода часов в течение суток не более ± 0,5 с в нормальных условиях применения и не более ± 2 с в рабочих условиях применения.

10 Полная и активная мощность, потребляемая каждой цепью напряжения счетчика при номинальных значениях напряжения и частоты и нормальной температуре, не более 8 ВА и 1,5 Вт соответственно.

Полная мощность, потребляемая каждой цепью тока счетчика при базовом или номинальном значении силы тока, номинальной частоте и нормальной температуре не превышает 0,4 В А.

11 Масса счетчика, не более 1,5 кг.

i °^Sa^creei’Mh'‘* peecrpj [ р2?',£гв из"ер«иий 7

Знак утверждения типа

Знак утверждения типа наносится на прибор фотохимическим способом, на эксплуатационную документацию - типографическим.

Комплектность

Комплект поставки приведен в таблице 2.

Таблица 2

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статистические счетчики активной энергии классов точности 1 и 2».

ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования».

ТУ РБ 300125187.206-2003 «Счетчики активной электрической энергии трехфазные многофункциональные электронные ЭЭ8005».

МП.ВТ.063-2003 «Счетчики активной электрической энергии трех гофункционапьные электронные ЭЭ8005», согласована РУП «Витебс

лист 9 из 10

Заключение

Счетчики активной электрической энергии трехфазные многофункциональные электронные ЭЭ8005 соответствуют требованиям ТУ РБ 300125187.206-2003, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 12.2.091-2012.

Межповерочный интервал - 8 лет.

Государственные приемочные испытания проведены:

РУП «Витебский ЦСМС», ул. Б. Хмельницкого, 20,

210015, г. Витебск, тел./факс: (0212)42-68-04.

Аттестат аккредитации № BY/112 02.6.0.003
