Полуприцепы-цистерны С4СРТSH

Назначение

Полуприцепы-цистерны C4CPTSH предназначены для применения в качестве транспортной меры полной вместимости при транспортировке светлых нефтепродуктов плотностью не более 0,85 г/см3.

Область применения: полуприцепы-цистерны применяются специализированными и другими предприятиями, занимающимися перевозкой нефтепродуктов.

Описание

Полуприцепы-цистерны C4CPTSH имеют две модификации:

- C4CPTSHIN01;

- C4CPTSHAL01.

Полуприцепы-цистерны имеет цилиндрическую форму и разделены на 4 изолированные друг от друга секции.

Полуприцепы-цистерны модификации C4CPTSHIN01 изготовлены из нержавеющей стали марки DIN 1.4301 (AISI 304). Для придания жесткости конструкции, для защиты от бокового удара и опрокидывания на наружной поверхности полуприцепов-цистерн модификации C4CPTSHIN01 установлены ребра жесткости.

Полуприцепы-цистерны модификации C4CPTSHAL01 изготовлены из сплава алюминия марки EN AW 5182. Наружная поверхность полуприцепов-цистерн модификации C4CPTSHAL01 окрашена.

Стандартное оборудование полуприцепов-цистерн позволяет выполнять следующие операции:

- верхнюю загрузку нефтепродукта в цистерну;

- нижнюю загрузку нефтепродукта в цистерну с рекуперацией паровоздушной смеси;

- слив самотеком нефтепродукта из цистерны с рекуперацией паровоздушной смеси.

Дополнительное оборудование полуприцепов-цистерн позволяет выполнять следующие операции:

- слив нефтепродукта с помощью насоса;

- слив нефтепродукта с измерением объема, самотеком или с помощью насоса;

- электронное пломбирование отсеков перед транспортированием.

Каждая секция полуприцепов-цистерн оборудована:

- донным клапаном с пневматическим индивидуальным управлением и визуальной индикацией открыт/закрыт;

- горловиной с крышкой, в которой установлены: заливной люк с замком; сигнализатор верхнего уровня налива; клапан системы рекуперации паровоздушной смеси совмещающий функции дыхательного клапана;

- указателем уровня налива нефтепродукта выполненным в виде угольника;

- сливной трубой, которая оканчивается соединением типа API с встроенным запорным вентилем и смотровым окошком для контроля наличия в трубе нефтепродукта.

Полуприцепы-цистерны оборудованы:

- верхним антискользящим по всей длине, мостиком для обслуживания, огражденной боковыми складными перилами;

- верхним продольным боксом из нержавеющей стали с отводной трубой для сбора нефтепродукта при переливе через горловину;

- системой рекуперации паровоздушной смеси;

- электрическим соединителем с наливной станцией при нижнем наливе;

- трубопроводом для соединения каждой из секций с внешним насосом;

- противооткатными клиньями;

- барабаном с заземляющим проводником (во время наполнения и слива нефтепродуктов);

- заземляющей лентой (во время движения).

Полуприцепы-цистерны, дополнительно, по требованию заказчика, могут быть оборудованы:

- системой измерения объема сливаемого нефтепродукта, на основе расходомера жидкости камерного лопастного GMVT 805 (СУТ 5681) и преобразователя измерительно-управляющего для процессов слива дуктов MultiFlow (СУТ 5682);

- системой электронного пломбирования отсеков перед транспортировкой;

- насосом для нефтепродуктов.

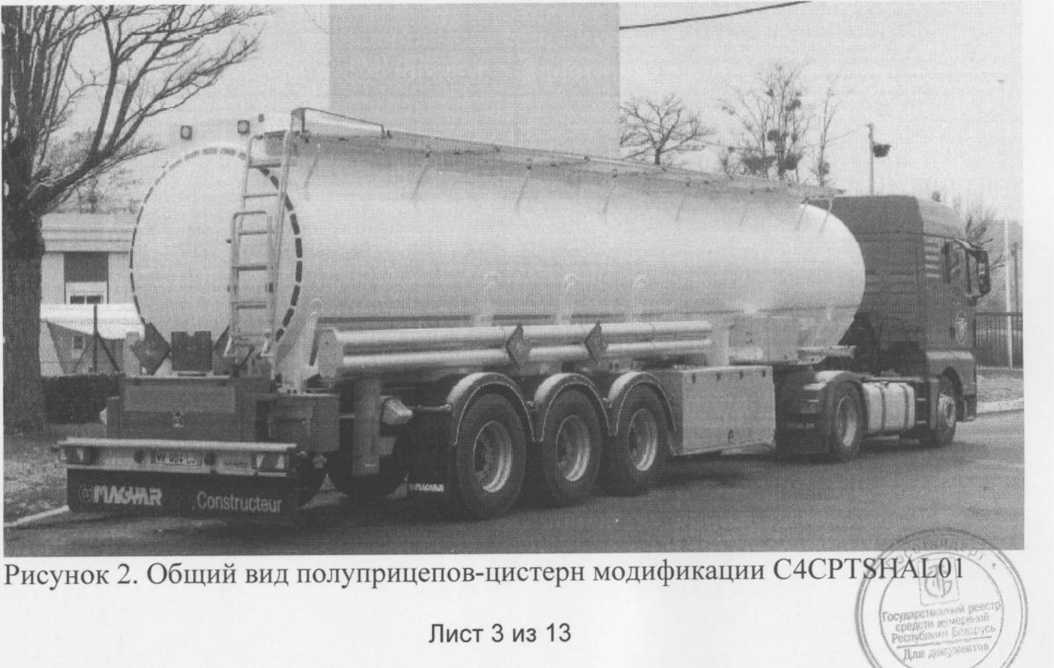

Общий вид полуприцепов-цистерн модификаций C4CPTSHIN01 и C4CPTSHAL01 приведен на рисунках 1 и 2 соответственно.

Технологические шкафы с основным и дополнительным оборудованием, устанавливаемым на полуприцеп-цистерну, приведены на рисунках 3, 4 и 5.

Схема пломбирования полуприцепов-цистерн приведена в приложении А.

При поверке полуприцепов-цистерн пломбируются: указатель уровня налива; идентификационные пластины секций с номером и действительной вместимостью секции; маркировочная табличка фирмы-изготовителя с типом и номером полуприцепа-цистерны.

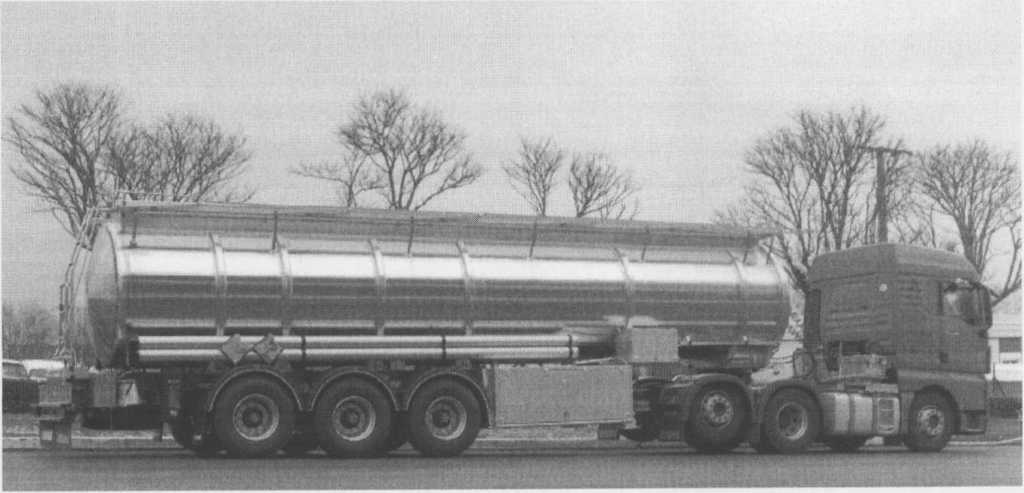

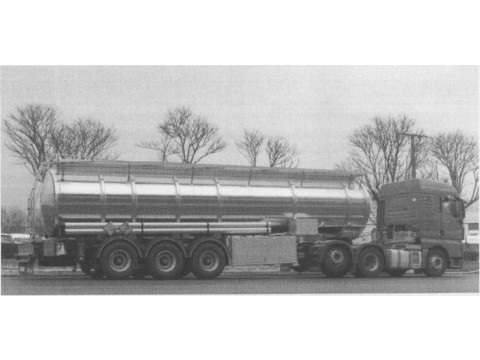

Рисунок 1. Общий вид полуприцепов-цистерн модификации C4CPTSHIN01

Управление донными клапанами секций

Электророзетка сигнализатора верхнего уровня налива (для подключения наливной станции)

2ДЗ

- < ?

= J

Выход из расходомера

Коллектор сливных труб

Адаптор API, рекуперации паровоздушной смеси

Прямой выход самотеком

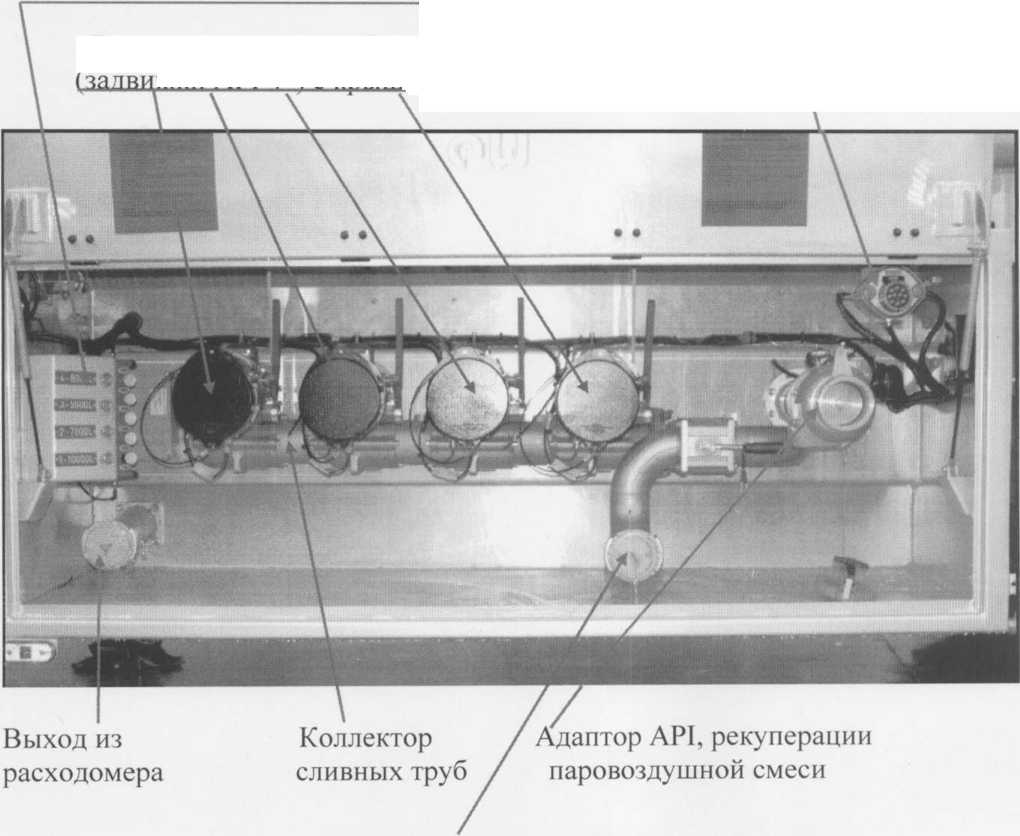

Рисунок 3. Технологический шкаф с выходами сливных труб

Выходы сливных труб (задвижки API 4") с крышкой

среле-т»

Рестубпшси £ > гарус» локуис-лп’

Выход из насоса, без измерения объема

Управление донными клапанами /

3-х сторонний вентиль

Управление насосом

(запуск/остановка)

\ Прямой выход из \ \ расходомера

\ wMi _

Прямой выход самотёком

Насос

Расходомер Sening

Вход (топлива) в насос

Бачок для сбора пены пеноотделителя

расходомера

Выход из расходомера на другую сторону цистерны

Рисунок 4. Технологический шкаф с установленным расходомером и насосом

Преобразователь MultiFlow

Электронное пломбирование / Multiseal

Питание системы подогрева принтера (в холодный период)

Принтер системы электронной пломбировки

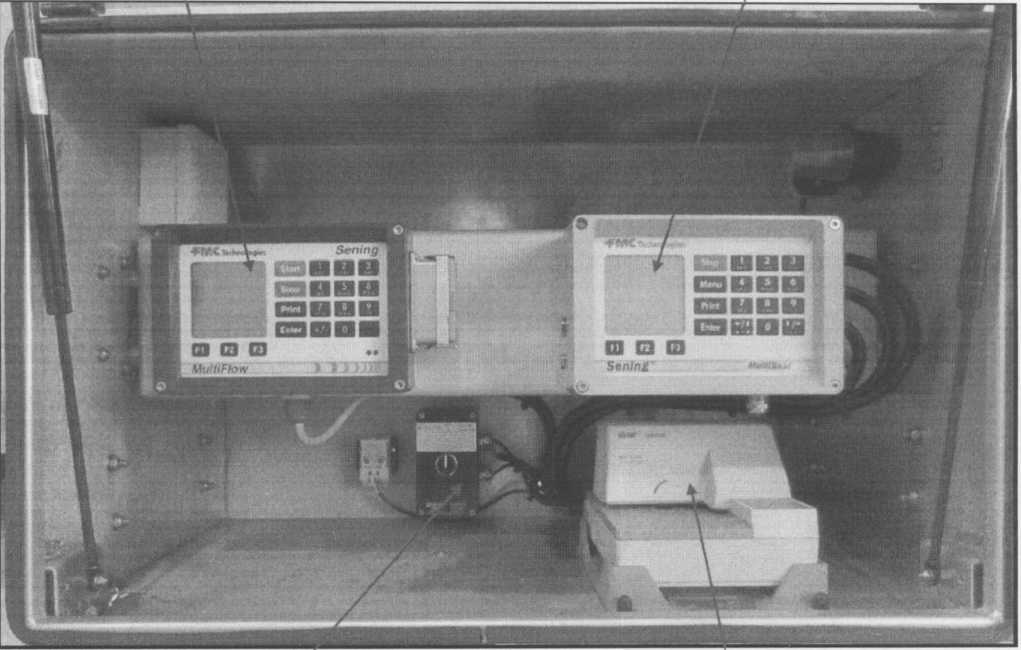

Рисунок 5. Технологический шкаф с установленным преобразователем имерительно-управляющим для процессов слива нефтепродуктов MultiFlow и системой электронной пломбировки Multiseal

Для

Клапан рекуперации                            Крышка заливного люка

паровоздушной смеси                                          /

пломбировки Multiseal

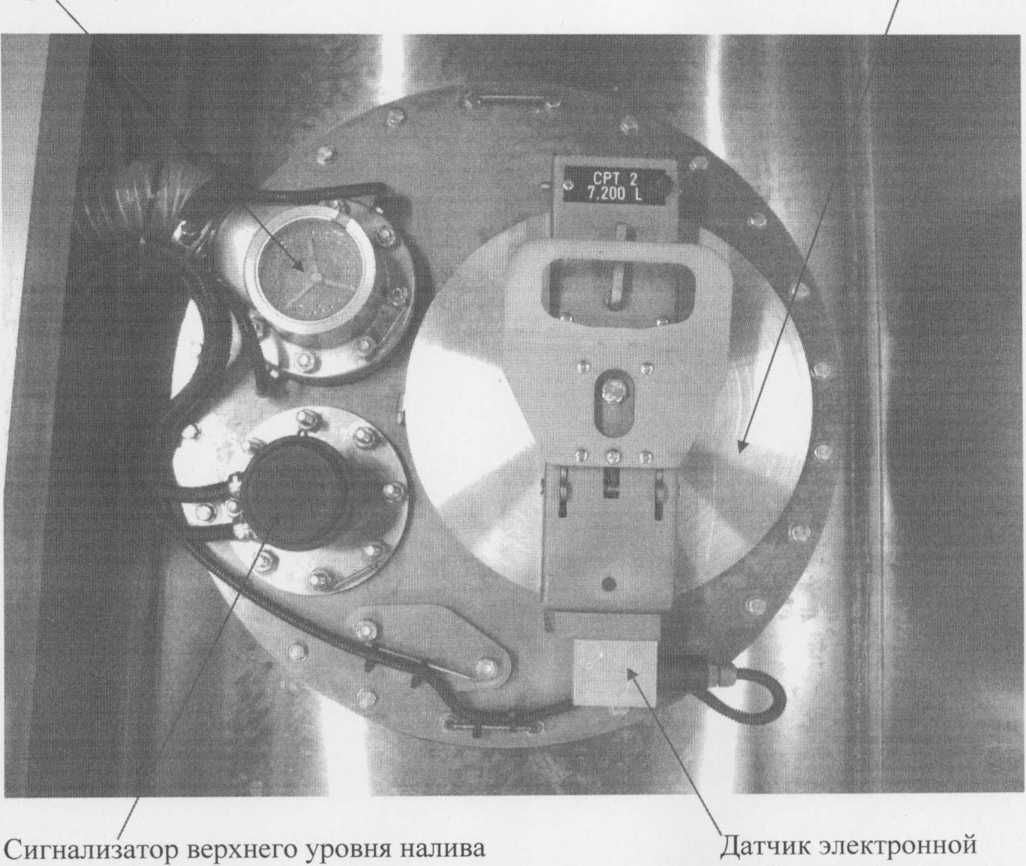

Рисунок 6. Горловина секции полуприцепа-цистерны

Основные технические и метрологические характеристики полуприцепов-цистерн C4CPTSH приведены в таблице 1.

Таблица 1. Основные технические и метрологические характеристики полуприцепов-цистерн C4CPTSH

Знак утверждения типа

Знак утверждения типа наносится на титульный лист формуляра полуприцепа-цистерны типографским способом и на маркировочную табличку полу-прицепа-цистерны методом гравирования.

Комплектность

Полуприцепы-цистерны в сборе в соответствии с комплектом конструкторской документации.

В комплект поставки входят:

- формуляр на полуприцеп-цистерну;

- инструкция по эксплуатации и использованию;

- комплект инструмента и принадлежностей.

Поверка

Методика поверки: МРБ МП.2224-2012 «Полуприцепы - цистерны C4CPTSH. Методика поверки».

Основные средства поверки:

- счетчик жидкости эталонный (для воды) с допускаемой погрешностью не более ±0,15 % или мерники эталонные 2 разряда вместимостью от 2 до 500 дм3 с допускаемой погрешностью не более ± 0,1 %.

Нормативные документы

Техническая документация предприятия-изготовителя «G. Magyar S.A.» (Франция).

ГОСТ 27352-87 «Автотранспортные средства для заправки и транспортирования нефтепродуктов. Типы, параметры и общие технические требования».

М ОЗМ Р 80. Международная рекомендация. Автоцистерны и железнодорожные цистерны с измерением высоты налива. Часть 1: Метрологические и технические требования.

Заключение

Полуприцепы-цистерны C4CPTSH соответствуют требованиям технической документации фирмы «G. Magyar S.A.» (Франция), ГОСТ 27352-87, МОЗМ Р80.

Государственные приемочные испытания проведены центром испытаний средств измерений Республиканского унитарного предприятия «Гомельский центр стандартизации, метрологии и сертификации» (аттестат аккредитации BY/112 02.6.0.0002 от 15.02.2008). Юридический адрес: ул.Лепешинского,!, 246015, г.Гомель, тел. +375 232 68 44 01.

Межповерочный интервал - не более 24 месяцев.
