Счетчики холодной воды крыльчатые МТК

Назначение

Счетчики холодной воды крыльчатые МТК предназначены для измерения объема воды, в том числе питьевой воды по СанПиН № 10-124, протекающей по трубопроводу при температуре до 30°C, с максимально допустимым рабочим давлением 1,6 МПа.

Область применения: жилые и производственные здания, другие объекты коммунального хозяйства и промышленности.

Описание

Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекающей воды. Поток воды через входной патрубок и сетку попадает в нижнюю часть счетчика и через входные наклонные отверстия в стакане измерительной вставки поступает на лопасти крыльчатки. Через выходные отверстия вода из измерительной вставки поступает в верхнюю часть корпуса и выходит через выходной патрубок. Часть воды, минуя крыльчатку, через перепускной канал направляется из входного патрубка в верхнюю часть корпуса. Регулировка осуществляется вращением пробки, изменяющей расход воды через перепускной канал.

Счетчик состоит из корпуса с резьбовыми патрубками, измерительной вставки с крыльчаткой и счетным механизмом.

Счетный механизм барабанного типа содержит пять оцифрованных барабанчиков черного цвета для индикации целых значений объема в м3. Дольные значения м3 индицируются двумя барабанчиками красного цвета и двумя стрелочными указателями. Минимальная цена деления счетного механизма 0,02 литра.

Счетчики выпускаются следующих исполнений: МТК-20, MTK-20N, МТК-25, MTK-25N, МТК-32, MTK-32N, МТК-40, MTK-40N, МТК-50, MTK-50N. Цифры в обозначении указывают номинальный размер счетчика. Символ N означает, что счетчик оборудован стрелкой с магнитом и может быть укомплектован герконовым датчиком импульсов. Счетчики без индекса N оснащены стрелкой в виде модуляторного диска и могут комплектоваться EDC-модулем.

Счетчики предназначены для установки в горизонтальных и вертикальных трубопроводах.

Схема пломбировки от несанкционированного доступа с указан^емг^та для нанесения оттиска клейма приведена в приложении А к описанию тигга.А^'’ л

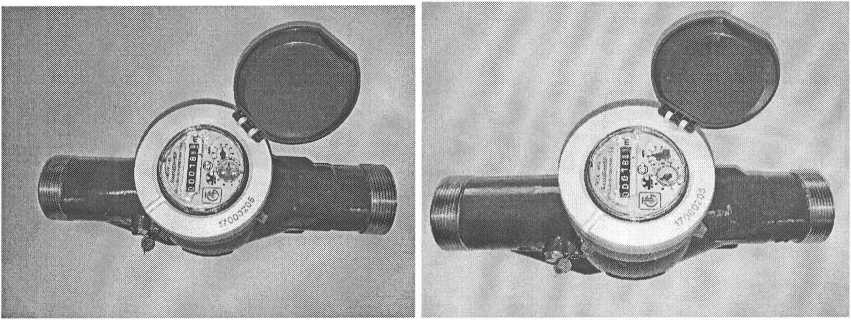

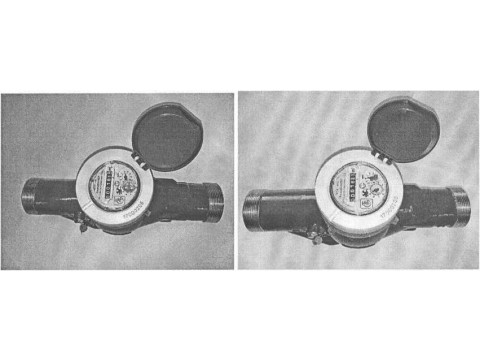

Рисунок 1. Внешний вид счетчиков холодной воды крыльчатых МТК-40 и MTK-40N.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические параметры счетчиков приведены в таблицах 1, 2.

Таблица 1

Таблица 2

Класс потери давления по СТБ ISO 4064-3-2007                 Др63

Температурный класс по СТБ ISO 4064-3-2007                   ТЗО

Класс по давлению воды по СТБ ISO 4064-3-2007                МАР 16

Класс чувствительности к возмущениям потока по СТБ ISO 4064-3-2007:

перед счетчиком

после счетчика

Пределы допускаемой относительной погрешности при измерении объема: в диапазоне расходов Qi<Q<Q2                      ±5

в диапазоне расходов Ог^О^Од                            ±2

Диапазон температур окружающего воздуха при эксплуатации, °C от t© Средний срок службы, лет не менее

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку на счетном механизме методом печати и на титульный лист паспорта типографским способом.

Комплектность

Комплект поставки включает:

- счетчик холодной воды крыльчатый МТК (исполнение в зависимости от заказа)                            1 шт.;

- паспорт                                                                1 экз.;

- упаковка                                                     1шт.;

- комплект присоединительных штуцеров (по отдельному заказу) 1 компл.;

- фильтр сетчатый (по отдельному заказу)                        1 шт.;

- герконовый датчик или EDC- модуль (по отдельному заказу) 1 шт.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

СТБ ISO 4064-1-2007. Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 1. Технические требования.

СТБ ISO 4064-2-2007. Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 2. Требования по установке и выбору.

СТБ ISO 4064-3-2007. Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 3. Методы и средства испытаний.

ГОСТ 12997-84. Изделия ГСП. Общие технические условия.

ТУ РБ 101128402.003-2001. Счетчики холодной воды крыльчатые МТК. Технические условия.

СТБ 8046-2015. Счетчики холодной питьевой воды и горячей воды. Методика поверки.

Заключение

Счетчики холодной воды крыльчатые МТК соответствуют требованиям

СТБ ISO 4064-1-2007, СТБ ISO 4064-2-2007, ГОСТ 12997-84, ТУ РБ 101128402.003-2001.

Межповерочный интервал (для применения в сфере законодательной метрологии) -не более 48 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, 220053, г. Минск, Старовиленский тракт, 93, тел. (017) 334-98-13.

Аттестат аккредитации № BY 112 02.1.0.0025.0
