Дозиметры гамма-излучения ДКГ-РМ1605
| Номер в ГРСИ РФ: | РБ 03 17 5489 17 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Дозиметры |
| Производитель / заявитель: | ООО «Полимастер», г. Минск |
Дозиметры гамма-излучения ДКГ-РМ1605 (далее по тексту - дозиметры) предназначены для измерения мощности амбиентного эквивалента дозы Я*(10) (далее по тексту - МЭД) гамма- и рентгеновского излучений (далее по тексту - фотонного излучения); измерения амбиентного эквивалента дозы Н*(10) (далее по тексту - ЭД) фотонного излучения; поиска, обнаружения и локализации радиоактивных материалов путем регистрации фотонного излучения; передачи информации, накопленной и сохраненной в энергонезависимой памяти дозиметров, в персональный компьютер (ПК) или смартфон.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 5489 17 |
| Наименование | Дозиметры гамма-излучения ДКГ-РМ1605 |
| Год регистрации | 2017 |
| Номер сертификата | 11214 |
| Дата регистрации | 2017-07-27 |
| Срок действия | 2022-07-27 |
| Получатель сертификата | ООО "Полимастер", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Полимастер"
Адрес: 220141, г. Минск, ул. Ф.Скорины, 51
Контакты: (017) 268 68 19 // (017) 264 23 56, polimaster@polimaster.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2439-2014 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 17 5489 17 [2017-11-03]
rb-03-17-5489-17_2017-11-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 5489 17 [2014-12-04]
rb-03-17-5489-17_2014-12-04.pdf
|
Скачать |
Описание типа
Назначение
Дозиметры гамма-излучения ДКГ-РМ1605 (далее по тексту - дозиметры) предназначены для измерения мощности амбиентного эквивалента дозы Я*(10) (далее по тексту - МЭД) гамма- и рентгеновского излучений (далее по тексту - фотонного излучения); измерения амбиентного эквивалента дозы Н*(10) (далее по тексту - ЭД) фотонного излучения; поиска, обнаружения и локализации радиоактивных материалов путем регистрации фотонного излучения; передачи информации, накопленной и сохраненной в энергонезависимой памяти дозиметров, в персональный компьютер (ПК) или смартфон.
Дозиметр может использоваться в местах, где излучение является опасным для здоровья людей (сотрудниками таможенных и пограничных служб, медицинских учреждений, транспортных организаций, персоналом атомных установок, радиологических и изотопных лабораторий, сотрудниками аварийных служб, гражданской обороны, пожарной охраны), а также широким кругом потребителей для измерения МЭД и ЭД фотонного излучения.
Описание
Принцип действия дозиметров основан на периодическом измерении интервалов времени между включением детектора и первым (после включения детектора) зарегистрированным импульсом фотонного излучения и вычислением МЭД и ЭД по специальному алгоритму. Время измерения МЭД выбирается автоматически с учетом допустимой статистической погрешности.
Управление всеми режимами дозиметров осуществляется с помощью микропроцессора. Микропроцессор тестирует состояние основных уз. ведет обработку поступающей информации, осуществляет вывод результатов измерения и режимов работы дозиметра на матричный жидкокристаллический индикатор (ЖКИ), управляет схемой обеспечения работоспособности детектора, выдает сигнал на звуковой, световой сигнализаторы в случаях, предусмотренных алгоритмом работы дозиметра, контролирует состояние элемента питания дозиметра и управляет процессом обмена информацией между дозиметром и ПК или смартфоном.
В качестве детектора фотонного излучения в модификациях дозиметра ДКГ-РМ1605 и ДКГ-РМ1605ВТ используется счетчик Гейгера-Мюллера.
В качестве детектора фотонного излучения в модификациях дозиметра ДКГ-РМ1605А и ДКГ-РМ1605АВТ используются сцинтилляционный блок детектирования и счетчик Гейгера-Мюллера
Выбор режимов работы дозиметра осуществляется с помощью двухкнопочной клавиатуры. Результаты измерения и режимы работы дозиметра индицируются на ЖКИ.
В дозиметре имеется встроенная световая, звуковая и вибрационная сигнализации.
Питание дозиметра осуществляется от одного элемента питания типа АА.
В дозиметре имеется внутренняя энергонезависимая память, позволяющая накапливать и хранить информацию.
Дозиметр имеет клипсу и может крепиться на элементах одежды (ремнях, карманах и т.д.)
Дозиметры выпускаются в четырех модификациях:
- "Дозиметр гамма-излучения ДКГ-РМ1605";
- "Дозиметр гамма-излучения ДКГ-РМ1605А". Отличается от дозиметра ДКГ-РМ1605 повышенной чувствительностью к фотонному излучению;
- "Дозиметр гамма-излучения ДКГ-РМ1605ВТ". Отличается от дозиметра ДКГ-РМ1605 наличием радиоканала типа Bluetooth;
- "Дозиметр гамма-излучения ДКГ-РМ1605А-ВТ". Отличается от дозиметра ДКГ-РМ1605 повышенной чувствительностью к фотонному излучению и наличием радиоканала типа Bluetooth.

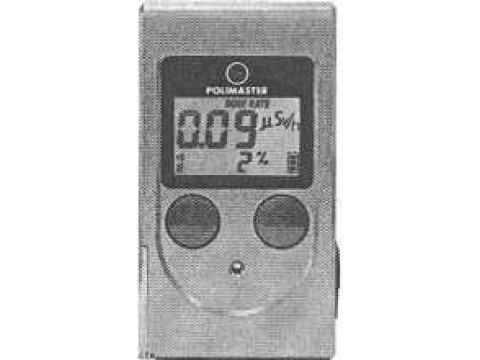

Общий вид дозиметра представлен на рисунке 1.
Рисунок 1 - Общий вид дозиметра
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики дозиметров представлены в таблице 1.
Государственный реестр I средств измерений / \ Республики Беларусь / \Для документов/
Таблица 1
|
Характеристики |
ДКГ-РМ1605 |
ДКГ-РМ1605ВТ |
ДКГ-РМ1605А |
ДКГ-РМ1605А-ВТ | |
|
1 |
2 |
3 |
4 |
5 | |
|
Диапазон индикации МЭД |
от 0,01 мкЗв/ч до 13,0 Зв/ч | ||||
|
Диапазон измерения МЭД |
от 0,1 мкЗв/ч до 10 Зв/ч | ||||
|
Пределы допускаемой основной относительной погрешности дози метров при измерении МЭД |
±(15 + К/ Н) %, где Н - значение МЭД, мкЗв/ч; К - коэффициент 1,5 мкЗв/ч. | ||||
|
Диапазон индикации ЭД |
от 0,01 мкЗв до 100 Зв |
от 0,01 мкЗв до 5 Зв | |||
|
Диапазон измерения ЭД |
от 1,0 мкЗв до 100 Зв |
от 1,0 мкЗв до 5 Зв | |||
|
Пределы допускаемой основной относительной погрешности дози метров при измерения ЭД |
± 15 % | ||||
|
Диапазон энергий регистрируемого фотонного излучения |
от 0,048 до 3,0 МэВ | ||||
|
Энергетическая зависимость дозиметров в режиме измерения МЭД и ЭД относительно энергии 0,662 МэВ фотонного излучения радионуклида 137Cs |
не более ± 30% | ||||
|
Коэффициент вариации (отклонение показаний дозиметров, вызываемое статистическими флуктуациями) при измерении МЭД при доверительной вероятности 0,95 не превышает |
± 10% | ||||
|
Режимы работы: | |||||
|
- режим тестирования; |
Есть | ||||
|
- режим измерения МЭД; |
Есть | ||||
|
- режим измерения ЭД; |
Есть | ||||
|
- режим поиска источников фотонного излучения; |
Есть | ||||
|
- режим установок; |
Есть | ||||
|
- режим запуска начала измерения МЭД; |
Есть | ||||
|
- режим связи с ПК по USB интерфейсу; |
Есть | ||||
|
- режим связи с мобильными устройствами (смартфонами) по радиоканалу типа Bluetooth |
Нет |
Есть |
Нет |
Есть | |
|
Нестабильность показаний дозиметров за время непрерывной работы 24 ч, не более |
5% | ||||
|
Условия эксплуатации дозиметров: | |||||
|
-диапазон рабочих температур; |
от минус 30 °C до 65 °C | ||||
|
- относительная влажность окружающего воздуха при температуре 40 °C и более низкой; |
до 98 % | ||||
|
- атмосферное давление |
от 84 кПа до 106,7 кПа | ||||
Продолжение таблицы 1
|
1 |
2 I 3 | 4 | 5 | |
|
Пределы допускаемой дополнительной относительной погрешности дозиметров при измерении МЭД и ЭД: | ||
|
при изменении температуры окружающего воздуха от нормальной (20 ± 5) до минус 35 °C; |
± 10% | |
|
при изменении температуры окружающего воздуха от нормальной (20 ± 5) до 65 °C; |
± 10 % | |
|
- при относительной влажности окружающего воздуха 98 % при 40 °C; |
± 10% | |
|
при быстрых изменениях температуры окружающего воздуха от нормальной до минус 30 °C, от минус 30 °C до нормальной; |
± 10 % | |
|
при быстрых изменениях температуры окружающего воздуха от нормальной до 65 °C и от 65 °C до нормальной; |
± 15 % | |
|
- при изменении напряжения питания от номинального значения до крайних значений напряжения питания 1,5 В (минус 0,4; +0,2) В; |
± 10 % | |
|
- при воздействии магнитного поля промышленной частоты напряженностью 800 А/м; |
+ 10% | |
|
- при воздействии радиочастотных электромагнитных полей |
± 10 % | |
|
Время непрерывной работы дозиметров от одного элемента питания (до появления информации на ЖКИ о разряде) в нормальных условиях эксплуатации: - среднее значение радиационного фона до 0,3 мкЗв/ч; - использование подсветки ЖКИ, звуковой, вибрационной и световой сигнализации не более 5 мин/сут |
9 мес |
6 мес |
|
Номинальное напряжение питания |
1,5 В | |
|
Степень защиты обеспечиваемая оболочкой корпуса в соответствии с ГОСТ 14254 |
IP68 | |
|
Средняя наработка на отказ |
не менее 10000 ч | |
|
Среднее время восстановления |
не более 60 мин | |
|
Средний срок службы |
не менее 8 лет | |
|
Масса дозиметров |
не более 0,25 кг | |
|
Габаритные размеры |
не более 114 * 62 х 20 (36 с клипсой) мм | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта ТИГР.412118.501 ПС типографским способом.
Il [государственный реестр]
II I совдртв измерений I
V \ республики Ewpffiy у \ Пля докумеитоу h
Комплектность
Комплект поставки дозиметров соответствует таблице 2
Таблица 2
|
Наименование |
Обозначение |
Количество на модификацию, шт. | |||
|
ДКГ-РМ1605 |
ДКГ-РМ1605ВТ |
дкг-РМ1605А |
дкг-РМ1605А-ВТ | ||
|
Дозиметр гамма- излучения ДКГ-РМ1605 |
ТИГР.412118.501 |
1 |
- |
- |
- |
|
Дозиметр гамма-излучения ДКГ-РМ1605ВТ |
ТИГР.412118.501-02 |
- |
1 |
- |
- |
|
Дозиметр гамма- излучения ДКГ-РМ1605А |
ТИГР.412118.501-04 |
- |
- |
1 |
- |
|
Дозиметр гамма- излучения ДКГ-РМ1605А-ВТ |
ТИГР.412118.501-06 |
- |
- |
- |
1 |
|
Элемент питания Panasonic Xtreme POWER Alkaline AA -LR6-Size M-1.5V1) или элемент питания Energizer L91 AA2) |
- |
1 |
1 |
1 |
1 |
|
Паспорт3) |
ТИГР.412118.501 ПС |
1 |
1 |
1 |
1 |
|
Комплект принадлежностей |
ТИГР.305621.515 |
1 |
1 |
1 |
1 |
|
Упаковка |
ТИГР.305641.516 |
1 |
1 |
1 |
1 |
1) Применяется при температуре окружающего воздуха от минус 20 до 65 °C. Допускается применение других элементов питания, аналогичных по параметрам;
2> Применяется при температуре окружающего воздуха от минус 30 до 65 °C. Допускается применение других элементов питания, аналогичных по параметрам;
3) В состав входит методика поверки.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100345122.072-2014. Дозиметры гамма-излучения ДКГ-РМ1605. Технические условия.
ГОСТ 28271-89 “Дозиметры радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний”.
ГОСТ 27451-87 “Средства измерений ионизирующих излучений. Общие технические условия”.
МРБ МП. 2439-2014 "Дозиметры гамма-излучения ДКГ-РМ1605. Методика поверки "
Заключение
Дозиметры гамма-излучения ДКГ-РМ1605 соответствуют требованиям технических условий ТУ BY 100345122.072-2014, ГОСТ 27451-87, ГОСТ 28271-89, ТР ТС 020/2011 (сертификат соответствия: № ТС BY/112 02.01.020 07747 от 10.07.2017 г., выдан ОАО "БЕЛЛИС", срок действия до 09.07.2022).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ,
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации №BY/112 02.1.0.0025.
