Дозиметры клинические серии PTW
| Номер в ГРСИ РФ: | РБ 03 17 2955 17 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Дозиметры |
| Производитель / заявитель: | «PTW-Freiburg Physikalisch-Technische Werkstatten Dr. Pychlau GmbH», Германия |
Дозиметры предназначены для измерения кермы и мощности кермы в воздухе, поглощенной дозы и мощности поглощенной дозы, эквивалентной дозы и мощности эквивалентной дозы, силы постоянного тока и заряда.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 2955 17 |
| Наименование | Дозиметры клинические серии PTW |
| Год регистрации | 2017 |
| Номер сертификата | 11287 |
| Дата регистрации | 2017-08-31 |
| Срок действия | 2022-08-31 |
| Получатель сертификата | фирма "PTW-Freiburg Physikalish-Technische Werkstatten Dr. Pychlau GmbH", Германия (DE) |
Производитель / Заявитель
фирма "PTW-Freiburg Physikalish-Technische Werkstatten Dr. Pychlau GmbH"
Адрес: Lorracher StraBe, 7, 79115 Freiburg
Контакты: +49 761 49055-0 / +49 761 49055-70 / info@ptw.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по СТБ 8065-2016. |
Поверители
Скачать
|
Описание типа РБ 03 17 2955 17 [2018-01-17]
rb-03-17-2955-17_2018-01-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 2955 17 [2013-01-23]
rb-03-17-2955-17_2013-01-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 2955 17 [2015-09-15]
rb-03-17-2955-17_2015-09-15.pdf
|
Скачать |
Описание типа
Назначение
Дозиметры предназначены для измерения кермы и мощности кермы в воздухе, поглощенной дозы и мощности поглощенной дозы, эквивалентной дозы и мощности эквивалентной дозы, силы постоянного тока и заряда.
Область применения - радиационная защита, радиология, рентгенотехника, охрана окружающей среды.
Описание
Принцип действия дозиметров основан на ионизационном методе измерения - под воздействием ионизирующего излучения в ионизационной камере дозиметра создается ионизационный ток (заряд), пропорциональный мощности излучения. Измерение ионизационного тока (заряда) осуществляется электрометрическим блоком.
Дозиметры представляют собой переносные приборы с микропроцессорным управлением, включающие в себя:
• электрометрический блок, предназначен для измерения заряда (дозы) и тока (мощности дозы);
• набор ионизационных камер, предназначены для радиационных измерений в широком диапазоне доз и энергий фотонов.
В энергонезависимой памяти дозиметров хранится информация о параметрах, в том числе калибровочных коэффициентах серийных ионизационных камер, входящих в комплект поставки.
Дозиметры выпускают в следующих модификациях: PTW UNIDOS Е, PTW MULTIDOS, PTW VIVODOS, PTW VIVODOS E, PTW TANDEM, PTW TANDEM XDR, PTW UNIDOS Webline
Внешний вид дозиметров приведен на рисунках 1- 6.
Схема с указанием места нанесения знака поверки (клеймо-наклейка) приведена в приложении А к описанию типа.

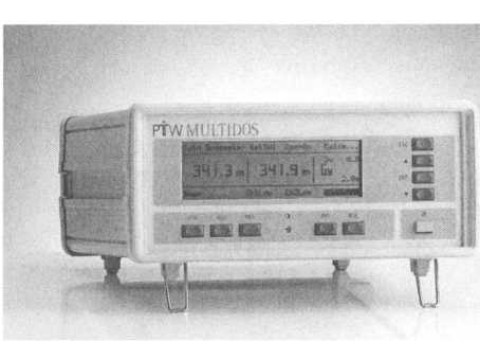

Рисунок 1 - Внешний вид дозиметра PTW MULTIDOS

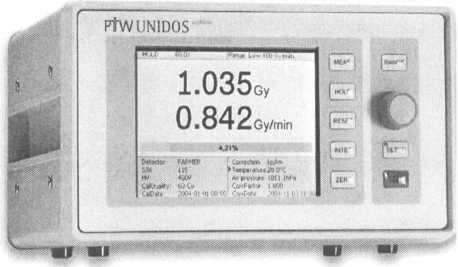

Рисунок 2 - Внешний вид дозиметра PTW UNIDOS Webline

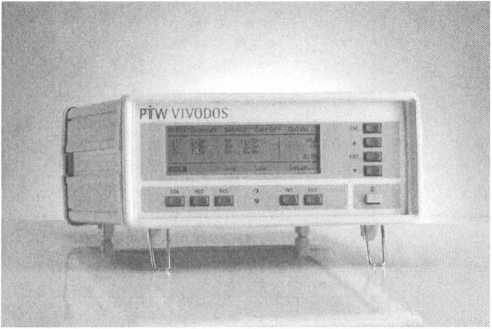

Рисунок 3 - Внешний вид дозиметра
Рисунок 4 - Внешний вид дозиметра PTW VIVODOS Е
PTW VIVO DOS

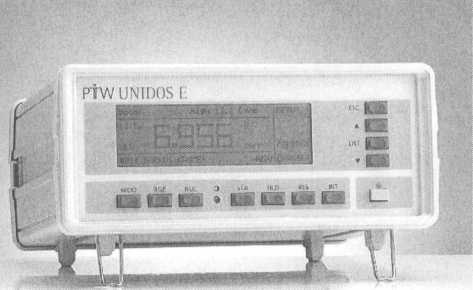

Рисунок 5 - Внешний вид дозиметра PTW UNIDOS Е

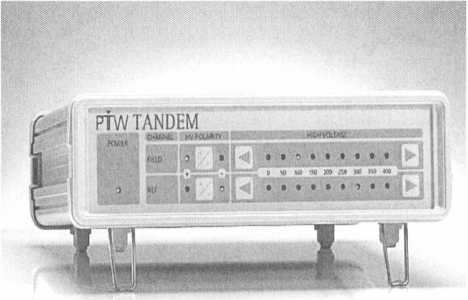

Рисунок 6 - Внешний вид дозиметра PTW TANDEM, PTW TANDEM XDR
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1________________________________________________________________
|
Наименование характеристики |
Значение параметра |
|
Диапазон измерений силы постоянного тако, А: • PTWUNIDOS Е; • PTW MULTIDOS, PTW VIVODOS, PTWVIVODOS Е; • PTW TANDEM; • PTW TANDEM XDR; • PTW UNIDOS Webline |
от 2,0-10'13 до 1,0Ю’6 от 1,0-10‘11 до 1,0-10'6 от 5,0-10'12 до 1,0-10’7 от 5,0-10’11 до 1,0-10'6 от 2,0-10'13 до 2,5 Ю'6 |
|
Диапазон измерений заряда, Кл: • PTWUNIDOS Е; • PTW UNIDOS Webline; |
от 2,0-10’12 до 65 10'3 от 2,0-10’12 до 9 |
|
Пределы допускаемой относительной погрешности дозиметров при измерении силы постоянного тока и заряда, % |
±0,50 |
|
Диапазон измерений мощности кермы в воздухе, Гр/мин: • PTW UNIDOS Е; PTW UNIDOS Webline; • PTW VIVODOS, PTWVIVODOS E; • PTW TANDEM; • PTW TANDEM XDR; • PTW MULTIDOS |
от 40-10'9 до 2800 от 857,1 -10"6 до 342,9 от 9-10’5 до 1,8-10'3 от 9-10’4 до 18-10'3 от 4-Ю'4до 140 |
|
Ток утечки, А, не более: • PTW UNIDOS E, PTW UNIDOS Webline; • PTW VIVODOS, PTWVIVODOS E, PTW MULTIDOS; • PTW TANDEM; • PTW TANDEM XDR |
1,0-10'15 5,0-10'14 1,0-10’14 1,0-Ю'13 |
|
Нелинейность, %, не более |
±0,50 |
|
Нестабильность, %, не более |
±0,50 |
|
Мощность потребления, В-А, не более |
240 |
|
Напряжение питания ионизационных камер, В |
от 0 до 400 |
|
Габаритные размеры, мм, не более: • PTW UNIDOS Е; • PTW MULTIDOS, PTWVIVODOS, PTWVIVODOS Е; • PTW TANDEM, PTW TANDEM XDR; • PTWUNIDOS Webline |
100x250x260 115x259x326 81x257x324 262x257x152 |
|
Масса, кг, не более: • PTWUNIDOS Е; • PTW MULTIDOS, PTWVIVODOS, PTWVIVODOS E; • PTW TANDEM, PTW TANDEM XDR; • PTW UNIDOS Webline |
3,0 5,1 2,9 5,8 |
|
Диапазон температур окружающей среды при эксплуатации, °C |
от 10 до 40 |
|
Диапазон температур окружающей среды при хранении и транспортировании,°C |
от минус 20 до плюс 60 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 (IEC 60529) |
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки дозиметров входит:
• электронный блок;
• комплект ионизационных камер;
• комплект принадлежностей;
• эксплуатационная документация фирмы.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "PTW-Freiburg Physikalish-Technische Werkstatten Dr. Pychlau GmbH", Германия;
СТБ 8065-2016. "Система обеспечения единства измерений Республики Беларусь. Дозиметры и измерители мощности дозы фотонного излучения. Методика поверки".
Заключение
Дозиметры клинические PTW Т100ХХ соответствуют требованиям документации фирмы "PTW-Freiburg Physikalish-Technische Werkstatten Dr. Pychlau GmbH", Германия, TP TC 020/2011 (декларация о соответствии, регистрационный номер ЕАЭС № RU Д-ОЕ.АЛ16.В.73677 от 05.05.2017, срок действия до 04.05.2022).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский
центр испытаний средств измерения и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025 (действителен до 30.03.2019).
